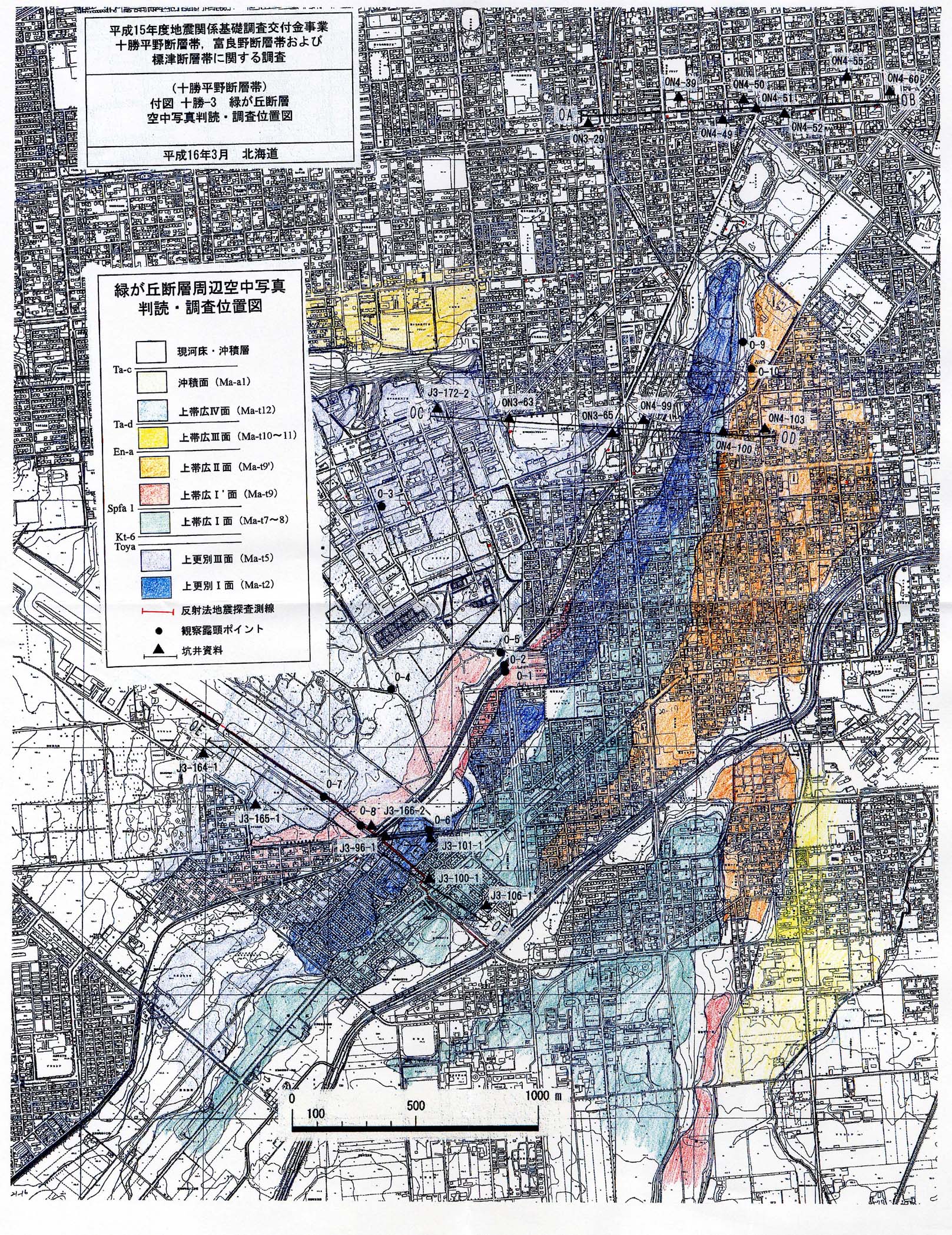

付図３　十勝−３に、緑が丘断層周辺の空中写真判読図および調査結果を示す。調査区域を流れる主要な河川はウツベツ川および売買川である。これらはいずれも大局的な地形傾斜を反映して南南西〜南西から北東〜北北東へ流下する。この地区は、やや起伏をもった中位面である上更別�T面（Ｍａ−ｔ２面）、上更別�V面（Ｍａ−ｔ５面）、上帯広�T面（Ｍａ−ｔ７〜ｔ８）、上帯広�T'面（Ｍａ−ｔ９面）と、起伏に乏しい低位段丘である上帯広�U面（Ｍａ−ｔ９'面）、上帯広�V面（Ｍａ−ｔ１０〜１１面）、上帯広�W面（Ｍａ−ｔ１２面）、沖積面（Ｍａ−ａ１面）、および現河床堆積物からなる。上更別面群および上帯広�T〜�V面は南西から北東へゆるやかに傾斜するが、自衛隊敷地〜大空団地付近の上更別�V面はウツベツ川西方で西から東へ傾斜する。上更別�T面はウツベツ川と売買川に夾まれた狭小な高まりを成す。地形の開析がすすみ段丘崖は斜面化している。より低位の面との高度差は北にいくほど大きくなる傾向がある。東側の段丘崖は直線〜ゆるやかな弧を成し斜面化が著しいものの、崖のトレースはスムーズに連続する。一方西側の段丘崖は東側にくらべやや急な斜面を成すが、ウツベツ川の攻撃斜面となっており崖のトレースは出入りが激しい。段丘堆積物は地点Ｏ−９（図３−１−１−１６）で観察できる。Ｓｐｆａ １テフラ（２００３０６１７−４ａ）を夾むローム層が厚く発達し段丘礫層上面は確認できない。上更別�V面は自衛隊敷地および大空団地付近に分布する、比較的広い面を成す。小河川による段丘堆積物の浸食・再堆積が顕著で、特にＥｎ−ａテフラ（２００３０６１７−２ａ）の下位には白色粘土層・細礫混じり砂層が発達する（地点Ｏ−４、Ｏ−７など（図３−１−１−１６））。上帯広�T面、�T'面は売買川両岸に広く分布するほか、ウツベツ川沿いに狭小に分布する。露出不良で段丘堆積物はウツベツ川沿いＯ−１、Ｏ−２、Ｏ−５のみで観察できた。礫層の上位には細粒砂・礫混じり中粒砂、泥炭および黒色土が累重する。Ｏ−５では泥炭直上にＳｐｆａ １再堆積テフラ（２００３０６１７−３ａ）を確認した。Ｏ−１では同定不能な細粒火山灰が泥炭中に複数認められた。上帯広�U面は売買川両岸に広がる。上帯広�V面およびそれより低位の面は、売買川東方（札内川寄り）と帯広市街地中心部の低地を構成する、極めて起伏に乏しい平坦な面である。人工改変を受けていない段丘堆積物は確認できなかった。

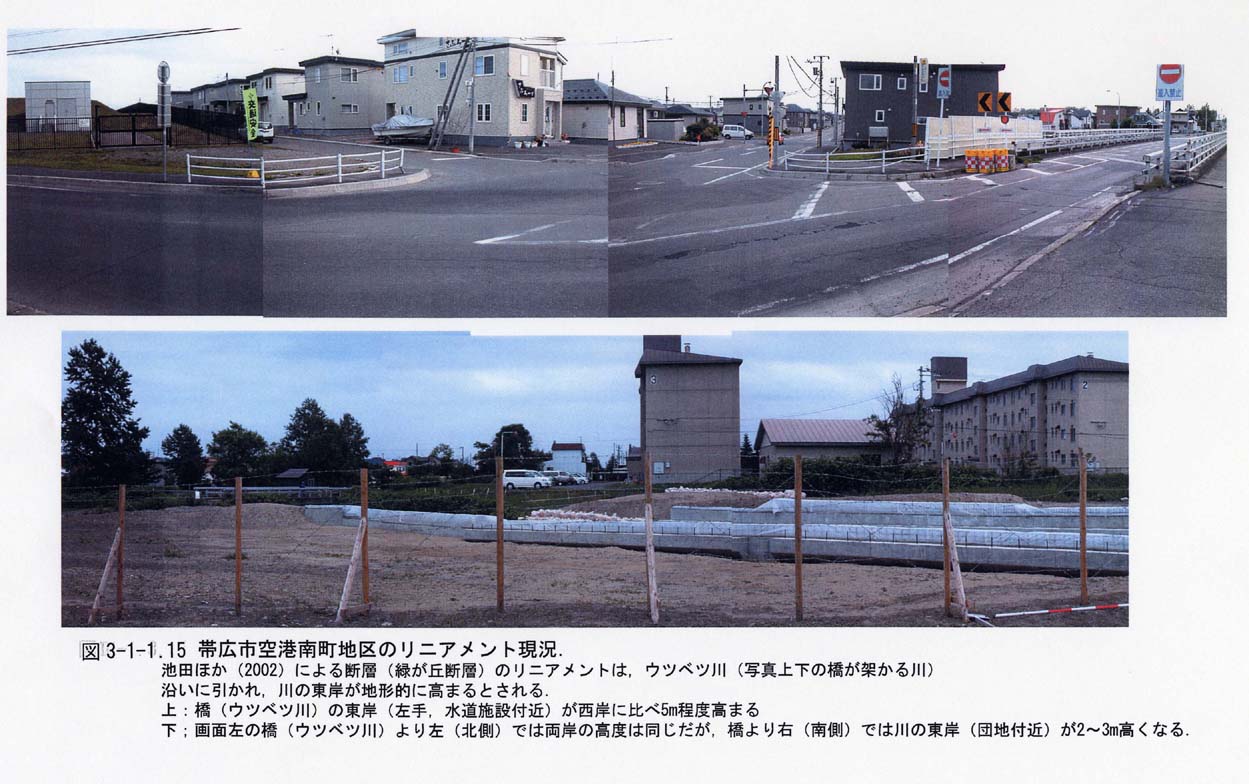

緑が丘断層のリニアメントとされる地形はウツベツ川沿いに想定されている。現地ではこの地形は、ウツベツ川東岸の高まりとして認定される。この地形的高まりは、帯広市百年記念館付近を北端とし、ウツベツ川に沿って南西に延び、道道帯広の森公園線との交差地点から約４００ｍ南西で消滅する。百年記念館以北では地形はフラットである。地形的高まりの南端より南には上更別�V面が分布するが、リニアメントの延長部を夾んで上更別�V面の高度は変化しない。

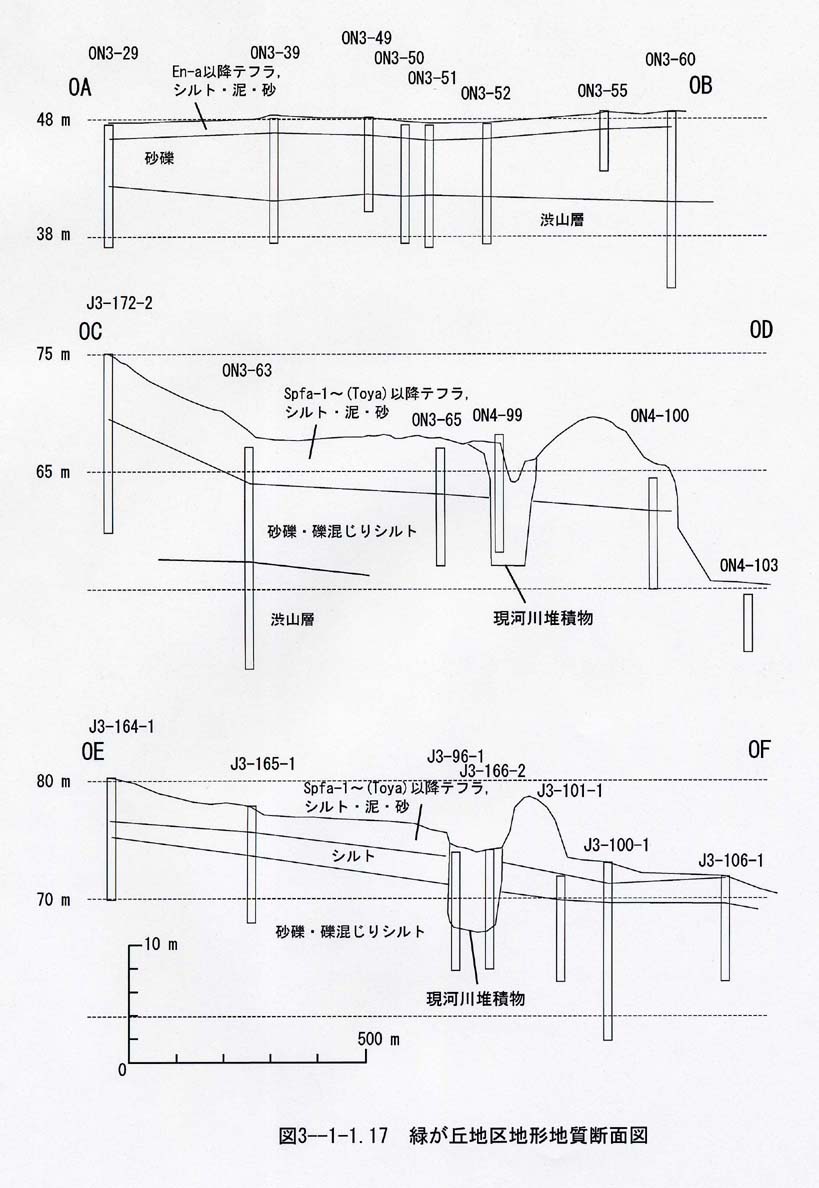

リニアメントは基本的に上更別�T面とそれより低位の面（上更別�V面以下）との境界を成しており、リニアメントをまたいで両側に広がる変位基準はない。このため、厳密には地形から変位を認定することはできないことが判明した。このため、地盤ボーリング資料を用いて変位の有無を検討する。地盤ボーリング資料は北海道十勝支庁農業振興部（２０００〜２００３）に掲載されたものを用い、ボーリング資料番号もそれに準じた。図３−１−１−１７にリニアメントを横断する３本の地質断面を示す。ＯＡ−ＯＢ断面はリニアメント北方延長を横断するが、渋山層上面およびその上位の堆積物には変位は認められない。ＯＣ−ＯＤ断面でも砂礫層上面にはリニアメントを境として高度差はみられない。ＯＥ−ＯＦ断面は後述する反射法地震探査断面に近接しているが、砂礫層およびそれ以浅の堆積物にリニアメントを夾んだ高度差は認められない。これらから、断層による変位地形と考えられてきたウツベツ川沿いの地形的高まりについて、断層によって形成されたことを示す証拠は、地形および浅部地質からは提示できない。ただし、池田ほか編（２００２）では、緑が丘断層の南方延長にて「日高累層群相当層上面に東上がりの変位」を石油公団の反射法地震探査結果を基に認定していることから、反射法地震探査を実施し、新第三系〜第四系について変位の有無を確認することとする。
