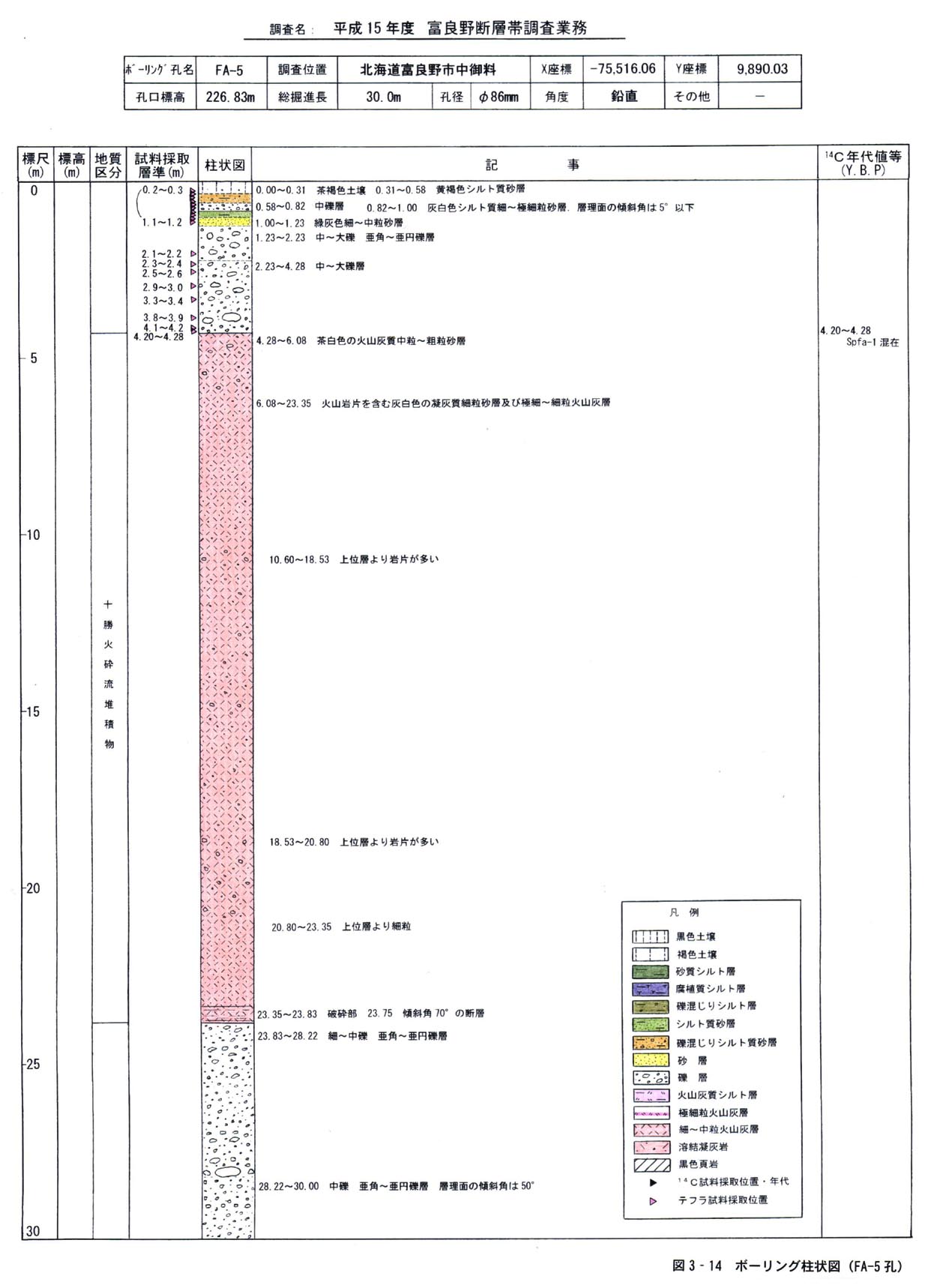

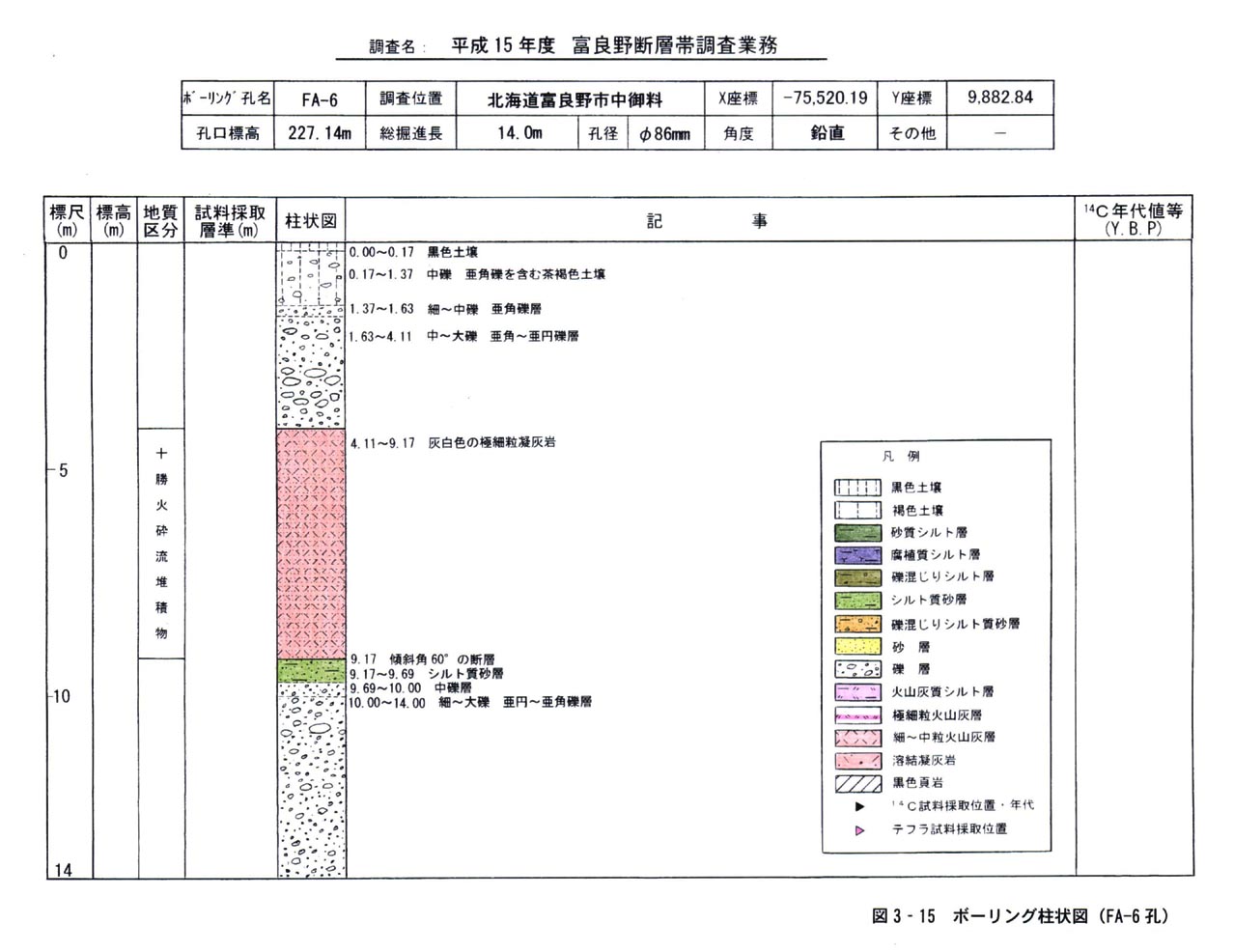

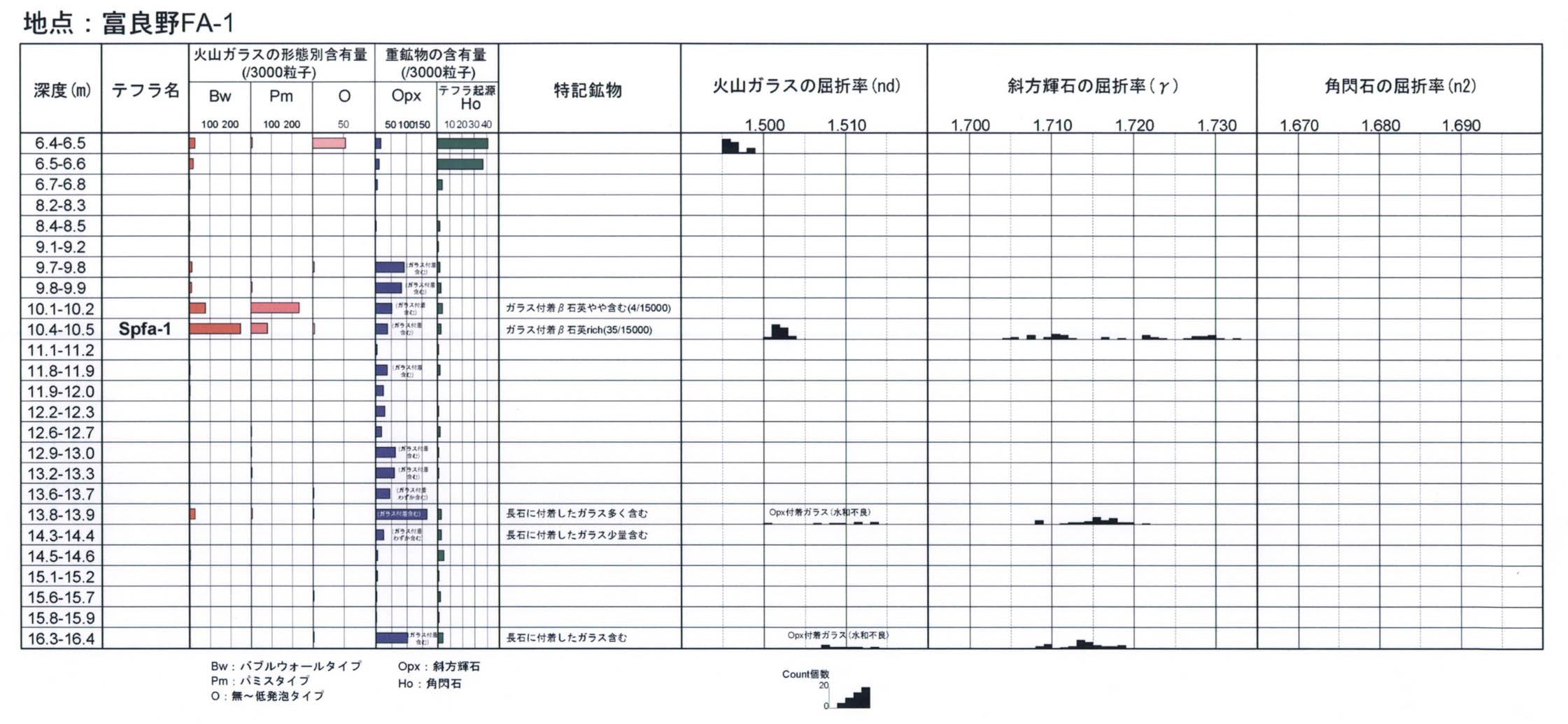

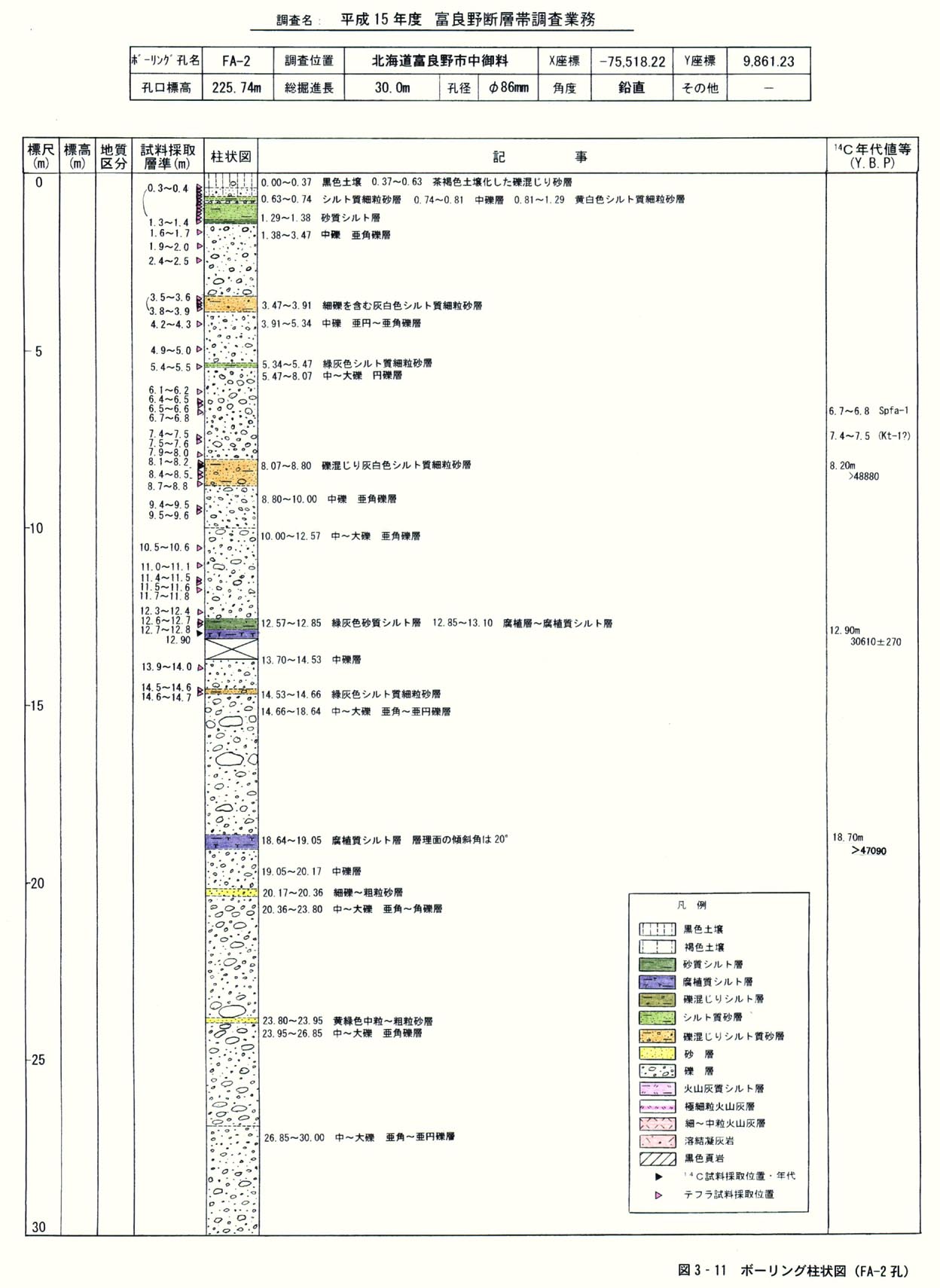

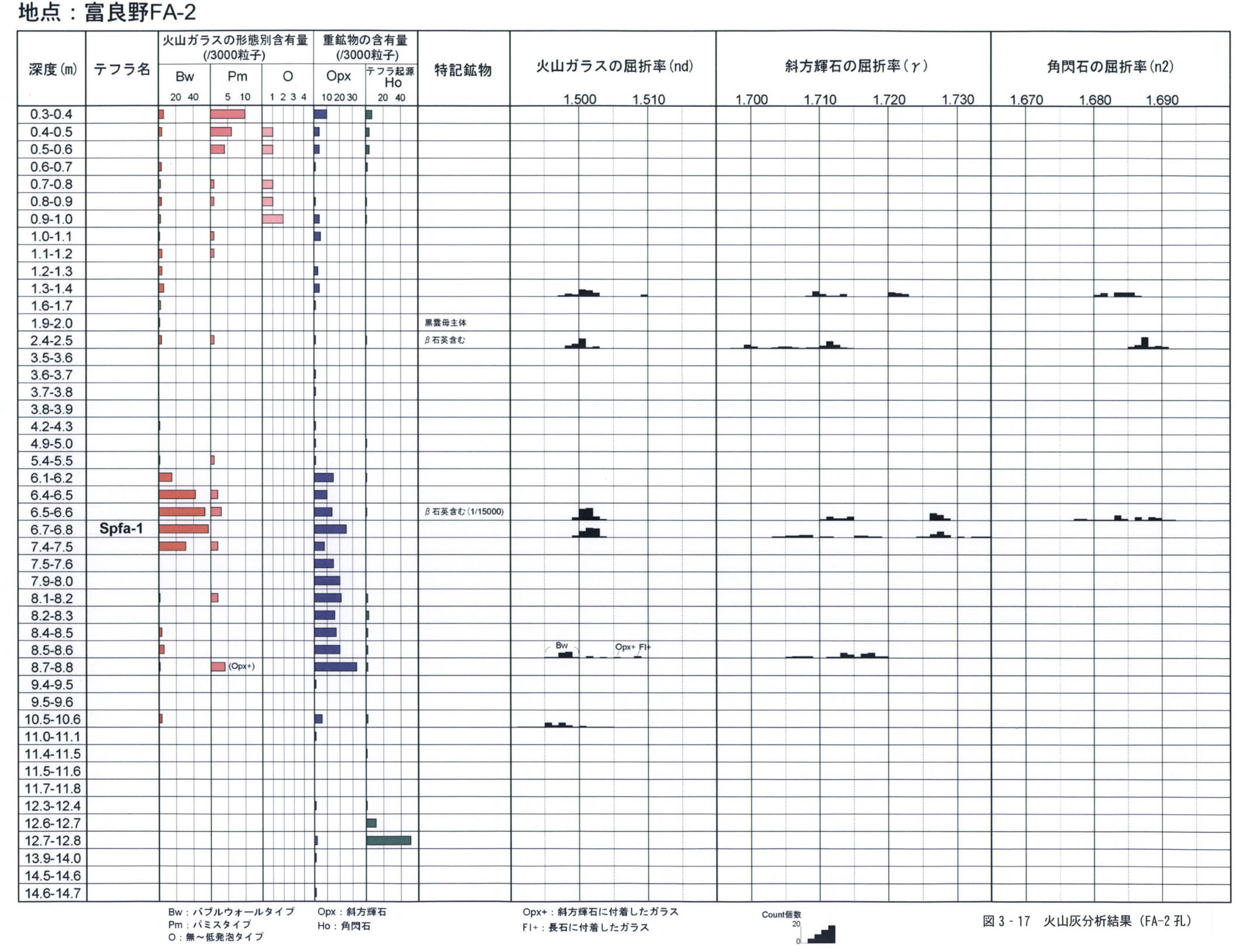

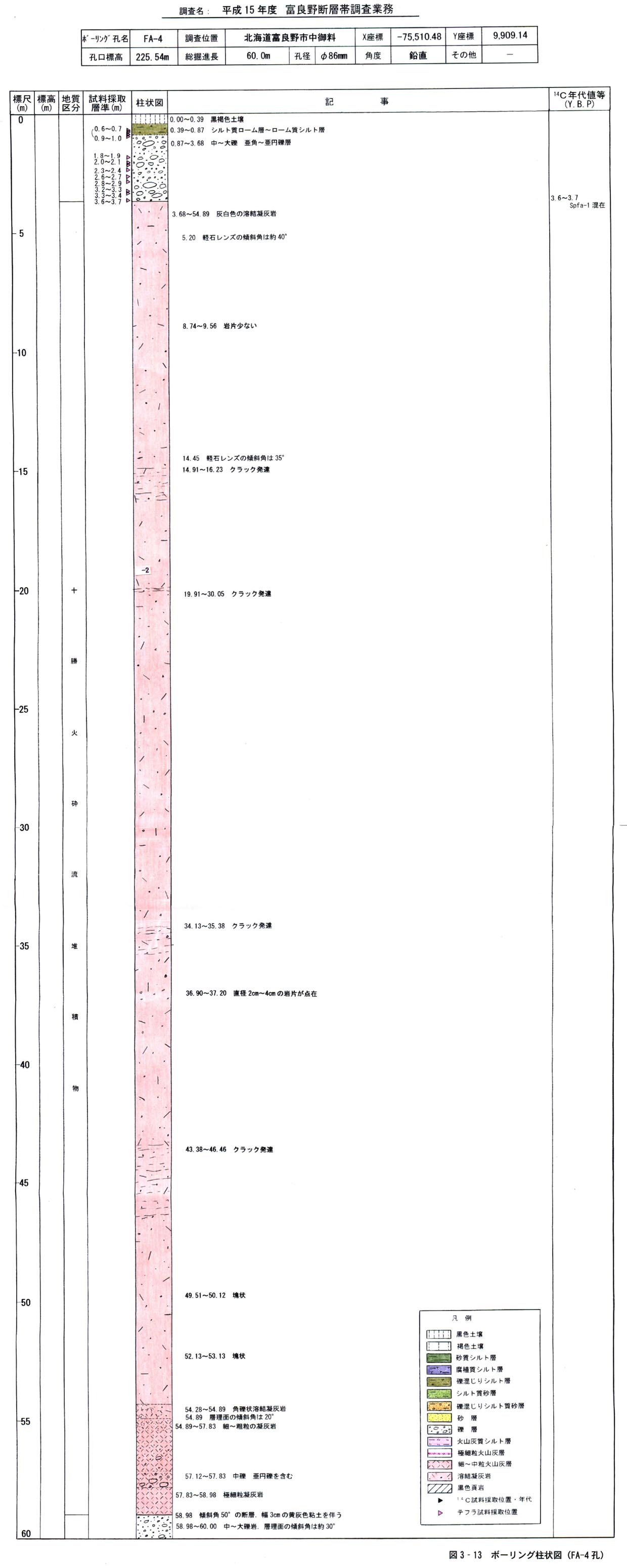

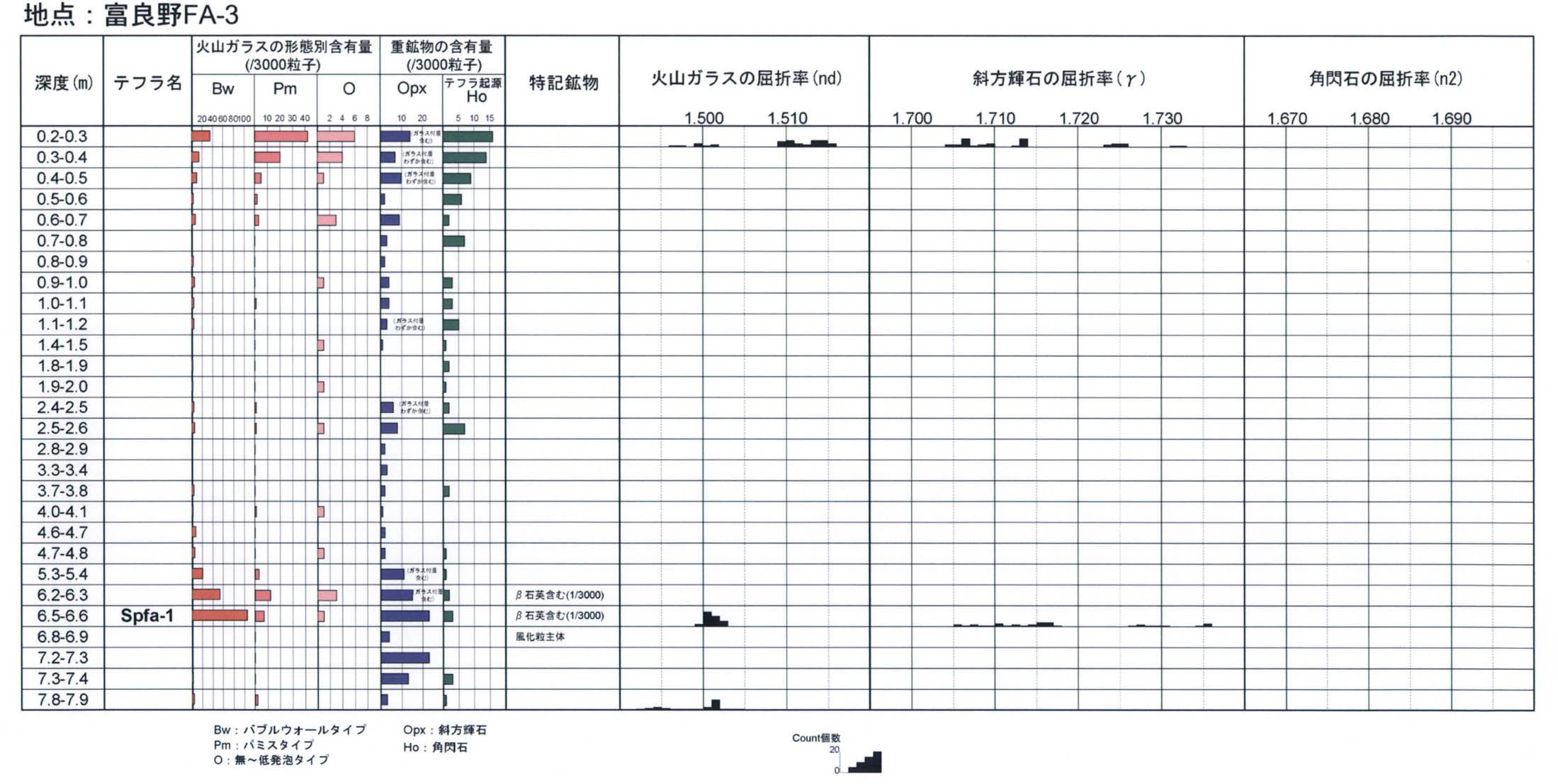

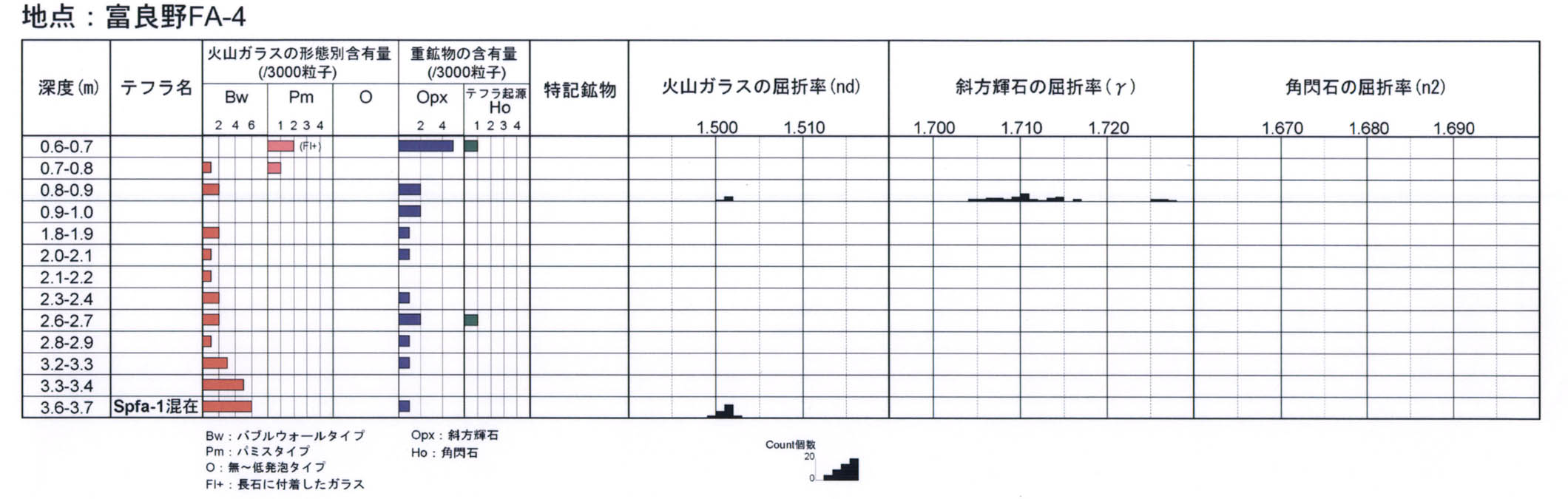

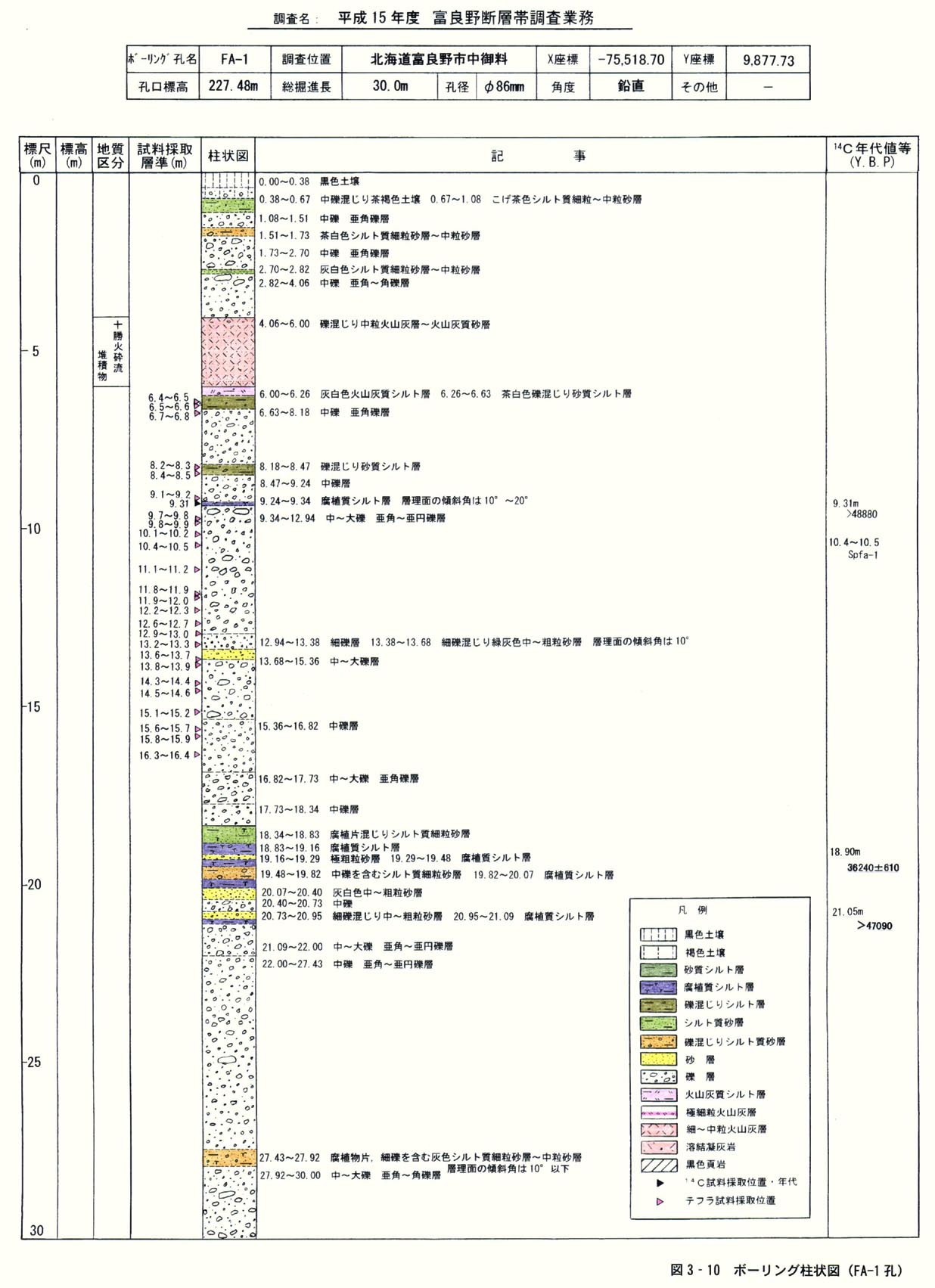

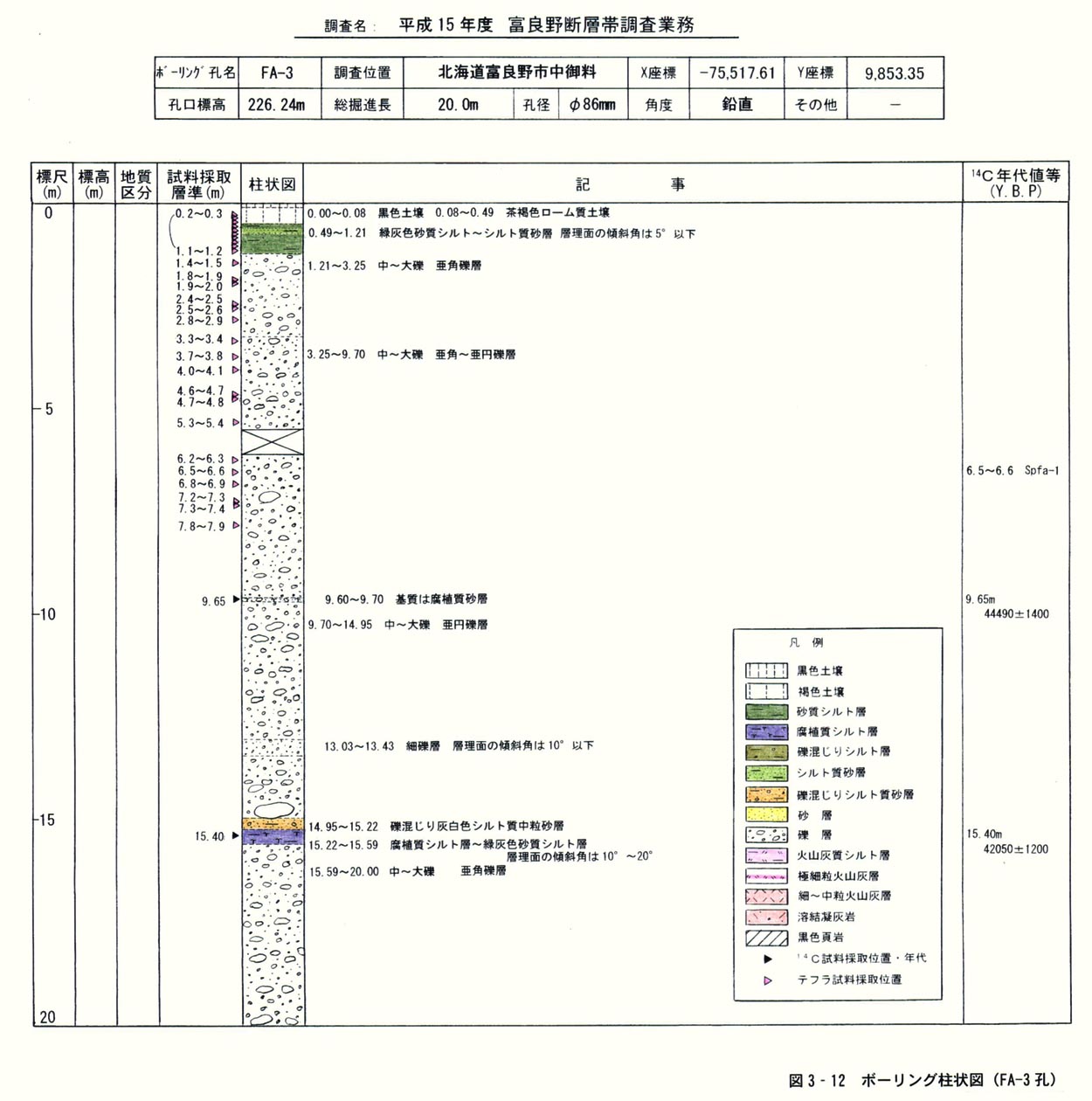

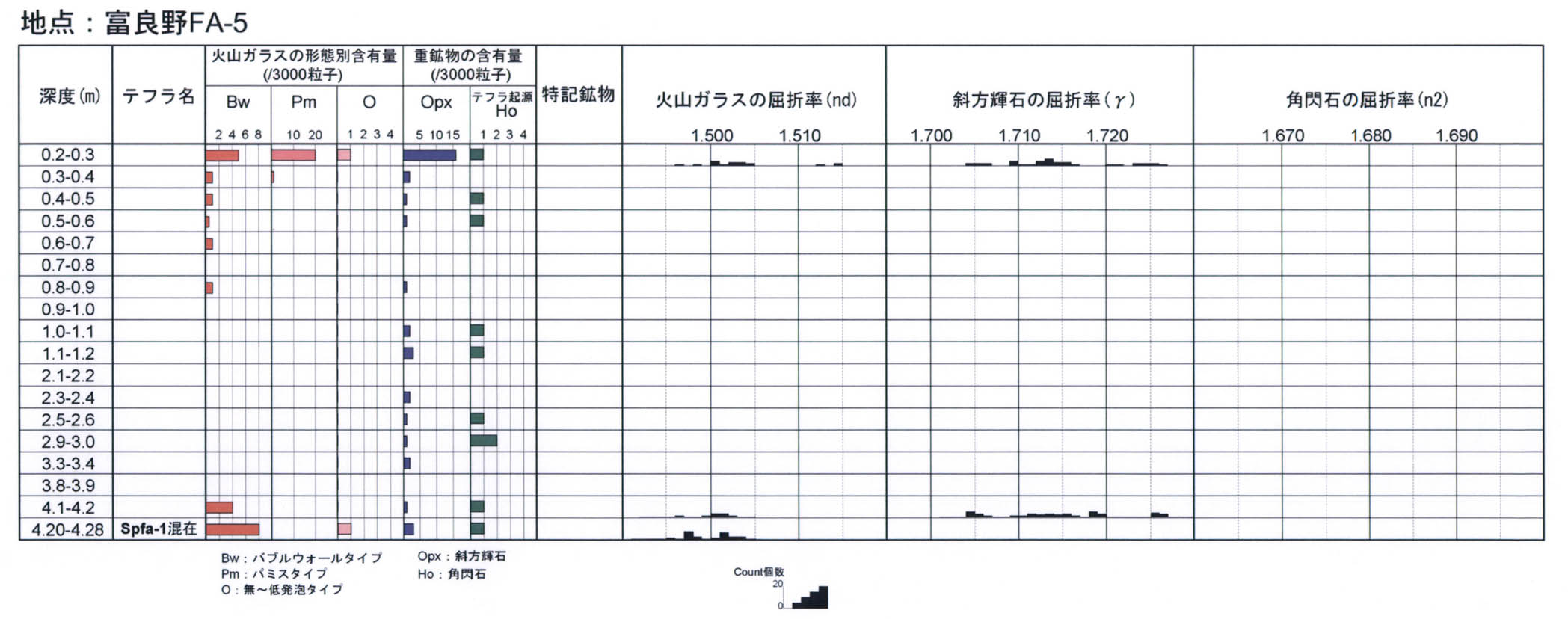

各ボーリングの柱状図を図３−３−１０、図３−３−１１、図３−３−１２、図３−３−１３、図３−３−１４、図３−３−１５に，火山灰分析結果を図３−３−１６、図３−３−１７、図３−３−１８、図３−３−１９、図３−３−２０に示す．

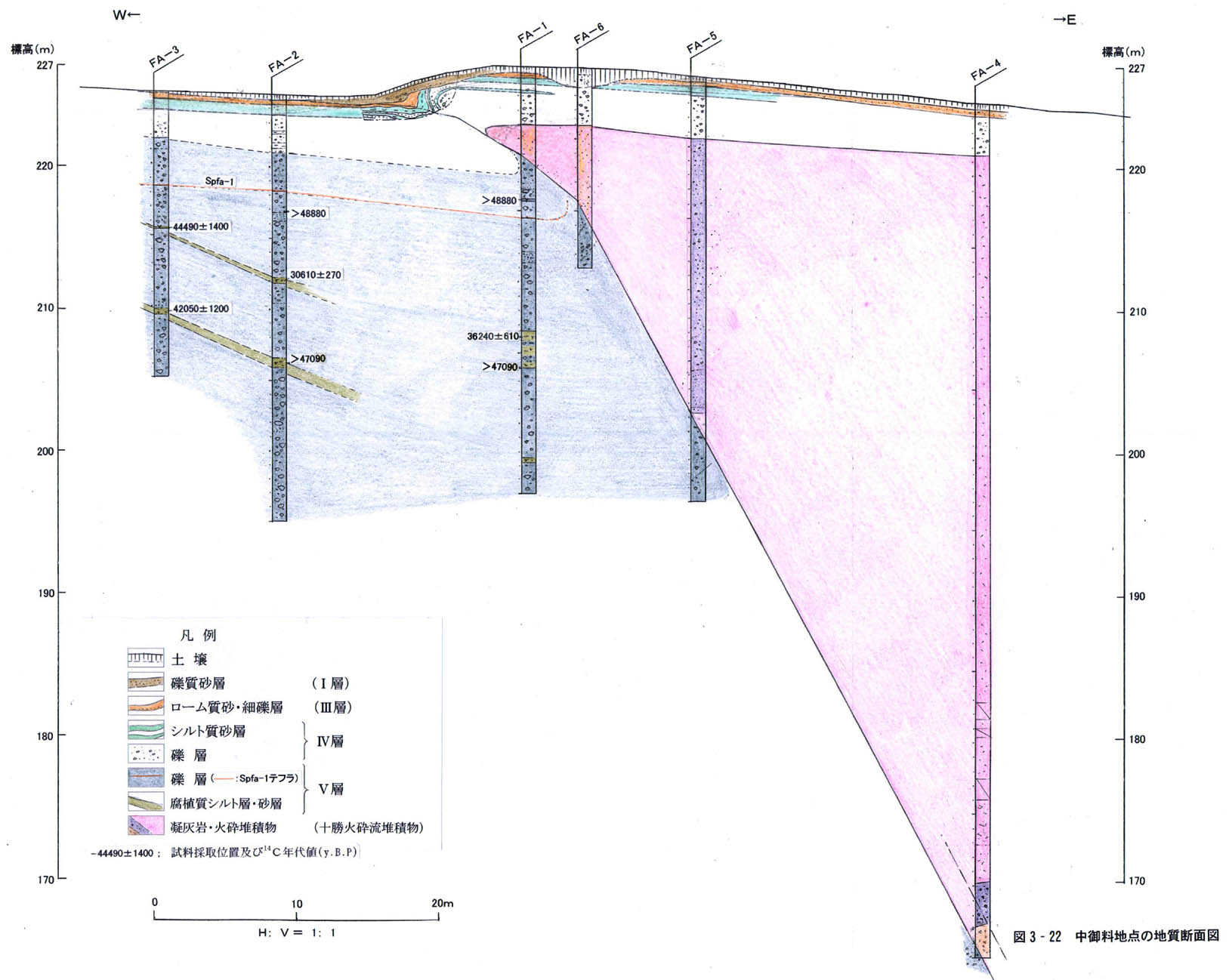

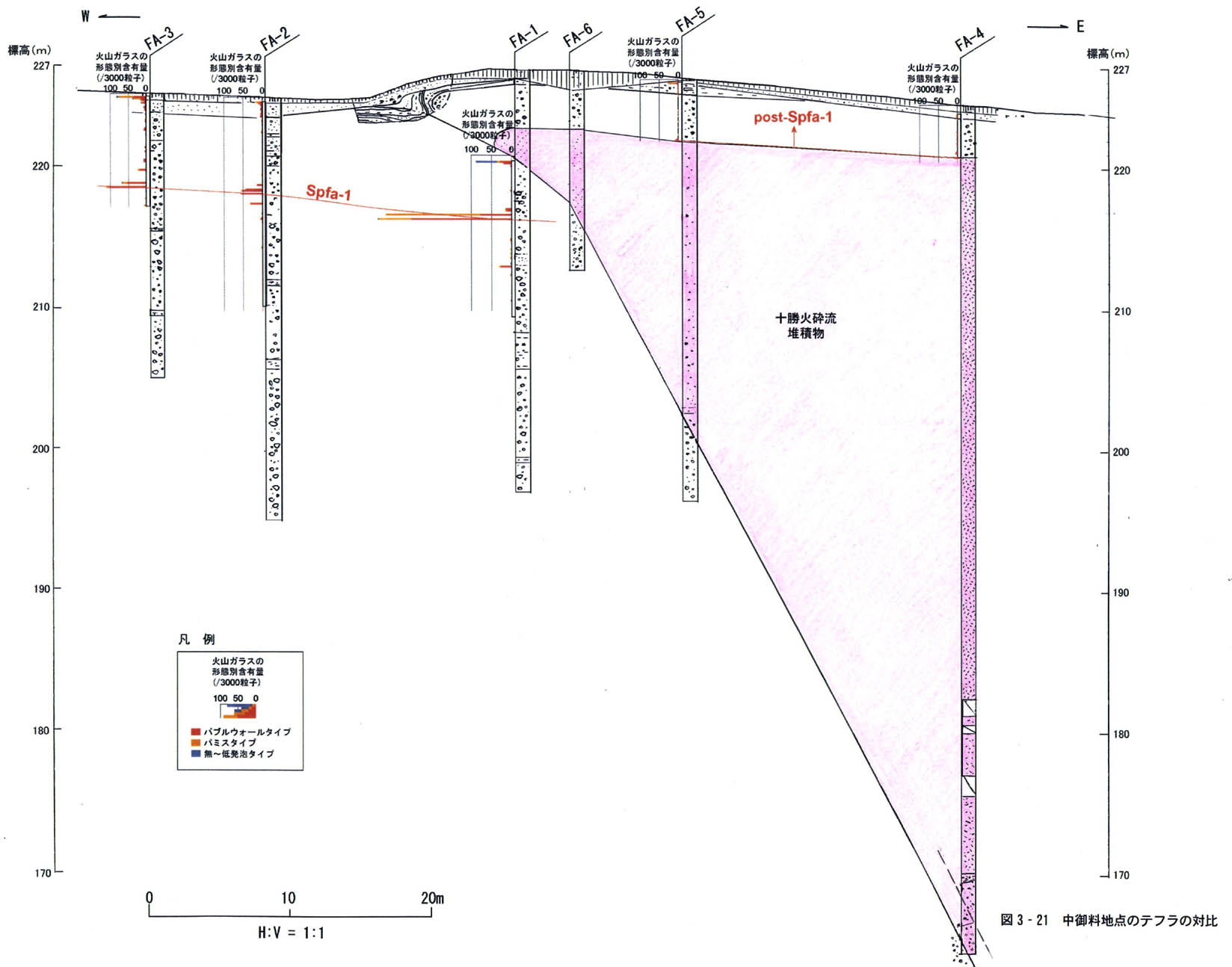

ボーリングコア観察結果，火山灰分析結果等に基づき作成したテフラの対比図を図３−３−２１に，また，地質断面図を図３−３−２２に示す．

ＦＡ−１孔の深度６．２６ｍ付近，ＦＡ−６孔の深度９．１７ｍ付近，ＦＡ−５孔の深度２３．７５ｍ付近及びＦＡ−４孔の深度５８．９８ｍ付近にいずれも，上盤側の十勝火砕流堆積物と下盤側の礫層とを境する断層が確認された．断層面の傾斜は，ＦＡ−６孔−ＦＡ−５孔−ＦＡ−４孔間では，約６０°東傾斜と比較的高角度であるが，ＦＡ−６孔の深度１０ｍ付近で急激に低角化して，ＦＡ−６孔−ＦＡ−１孔間では約４０°東傾斜，ＦＡ−１孔−ピットＡ間では３０°以下の傾斜となり，ピットＡで確認された断層に連続する．

断層の下盤側を構成する堆積物は，主に固結した礫層からなり，腐植層，腐植質シルト層，砂層を挟在しており，下位ほど固結度が高い．断層下盤側のＦＡ−１孔，ＦＡ−２孔及びＦＡ−３孔において，火山灰分析の結果，標高２１６ｍ〜２１８ｍ付近において，礫層中から支笏第１テフラ（Ｓｐｆａ−１：４０〜４５Ｋａ；新編火山灰アトラス，２００３）が検出された．同テフラは，東方へ７°程度の傾斜を示すことが明らかとなった．また，同様に断層下盤側の礫層中に挟在する腐植層・腐植質シルト層の^１４Ｃ年代は約３１０００ｙ．Ｂ．Ｐ〜約＞４９０００ｙ．Ｂ．Ｐの値を示すが，年代の逆転もみられる．

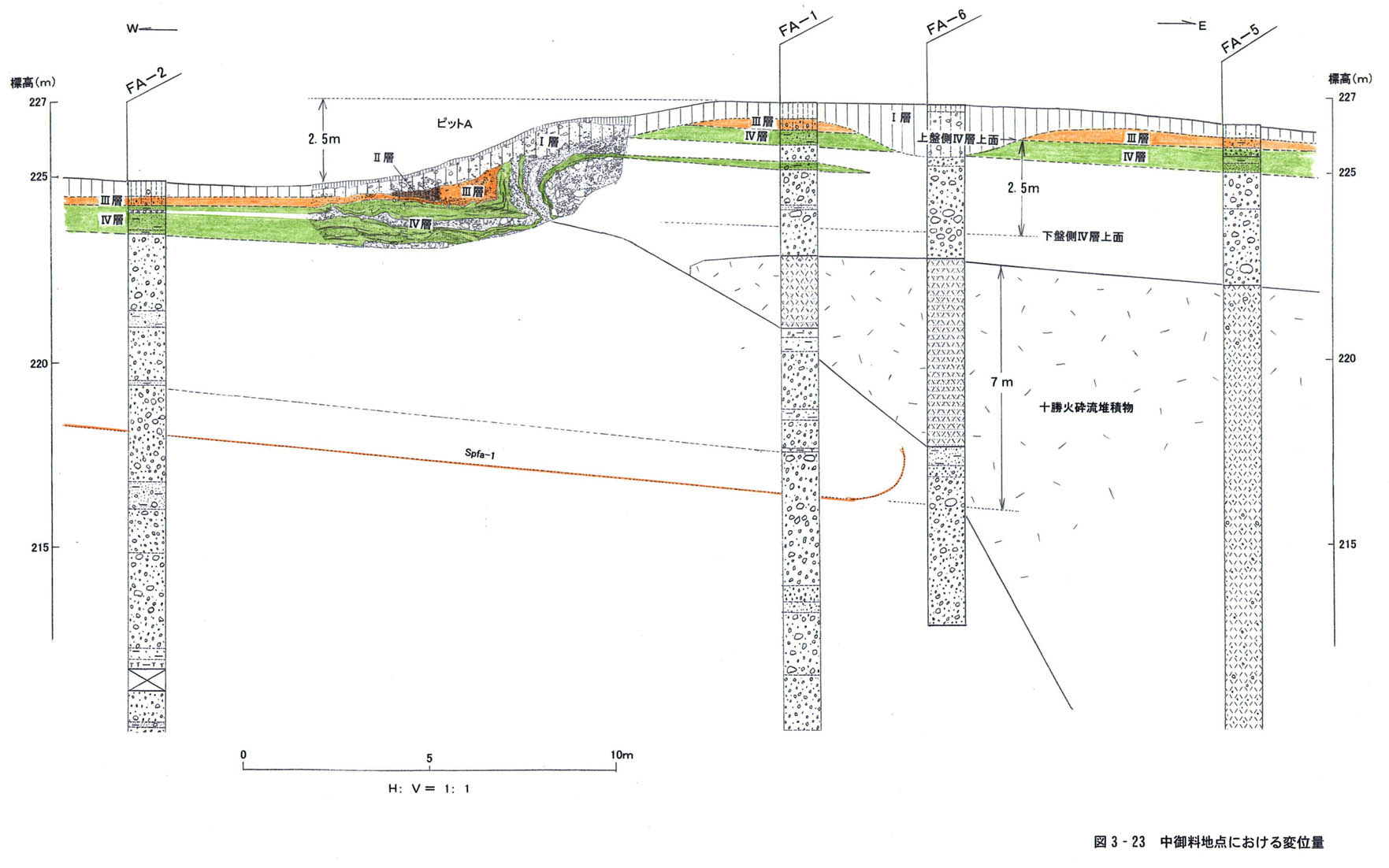

断層上盤側では，十勝火砕流堆積物を覆う礫層中には，Ｓｐｆａ−１起源と推定される火山ガラスが微量検出されることから，断層上盤側の礫層の堆積年代は，Ｓｐｆａ−１降下以降と考えられる．したがって，Ｓｐｆａ−１の鉛直変位量は約７ｍ以上となる（図３−３−２３）．

また，断層上盤側のＦＡ−１孔及びＦＡ−５孔には，ピットＡに分布する�W層中のシルト質砂層が分布しており，�W層上面での鉛直変位量は約２．５ｍである（図３−３−２３）．

�W層を覆う�V層は，断層上盤側のＦＡ−１孔及びＦＡ−５孔，断層下盤側のＦＡ−２孔及びＦＡ−３孔に認められ，その層厚は２０ｃｍ〜４０ｃｍ程度と薄く，層厚の変化も少ないが，ピットＡにおいては，�V層の層厚は�Tｍ程度であり，低崖の基部で有意に厚い．このこと及び前述の層相等から，�V層は，低崖の基部を埋めて堆積したプリズム堆積物と判断される．

したがって，本地点では，�W層堆積後，�V層堆積前にも断層活動があった可能性が高く，この活動が最新活動の一回前の活動であり，その時期については，�W層の^１４Ｃ年代から約９５００年前以降，約２５００年前以前となる．

また，上記の�W層上面における鉛直変位量（２．５ｍ）は，最新及びその一回前の２回分の累積変位量と判断される．
