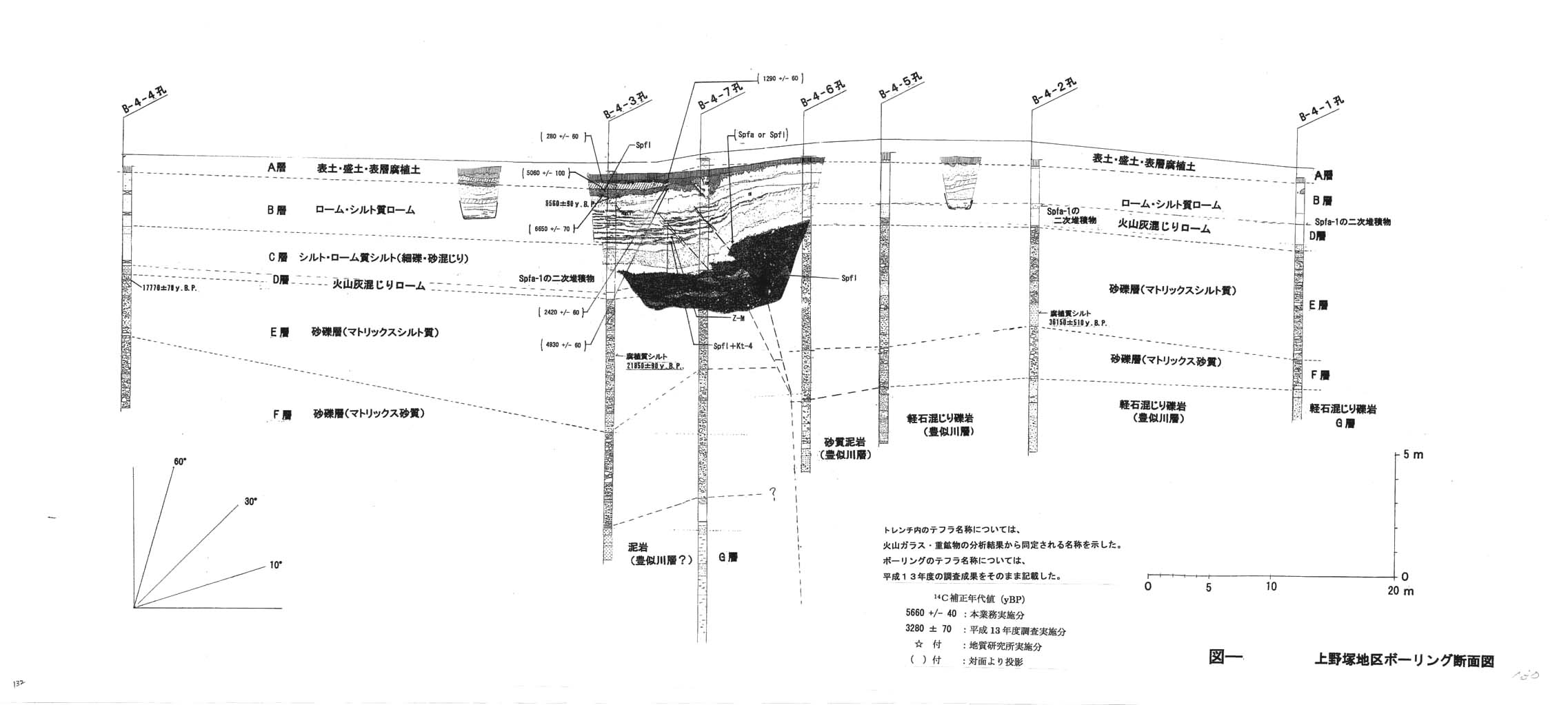

広尾町上野塚地区におけるボーリング調査結果に平成１３年度実施のボーリング調査結果を加え、地質断面図として図３−４−４−４に示した。この地区のボーリング調査で明らかになった地層を、上位からＡ層、Ｂ層、Ｃ層、Ｄ層、Ｅ層、Ｆ層およびＧ層に区分した。

Ａ層は表土、盛土、表層腐植土で、自然状態が保たれている地点では黒色の腐植土もしくは弱腐植質ローム層からなりＴａ−ｂ火山灰層を挟んでいる。Ｂ層は細礫が点在する褐色ローム層であり、層厚２ｍ前後で、地域を横断して層厚の変化が少ない。

Ｃ層は細礫・砂混じりのローム質シルトからなる。Ｂ−４−７孔より西側に分布が確認されるが、東側では対応する地層が確認されない。Ｄ層は火山灰質ローム層もしくは軽石混じりシルト・砂層であり、地域を横断して連続すると考えられる。ローム層中には火山灰も富む部分が層状に認められるが、これらはは二次堆積物の可能性が高い。

Ｅ層はマトリックスがシルト優勢な砂礫層で地域全体に連続するが層厚は１．５〜２．５ｍの幅で変化する。Ｆ層も地域全体に連続する砂礫層であるが、層厚は１．０〜３．０ｍと変化が大きく、Ｂ−４−７孔より西側で厚く、東側ではやや薄くなる傾向を示す。

Ｇ層は軽石混じり礫岩、砂質泥岩、泥岩などによって構成される。固結状態はよく、５０°〜６０°に傾斜する層理面が観察されている。

以上の堆積物の中で、堆積時においてほぼ水平で連続した地形面を形成したと確実に判断される地層はＥ層である。この地層の堆積面の上面は、Ｂ−４−６孔とＢ−４−７孔間で２．８ｍ程度の高度差が確認された。この高度差は堆積時のものとは考えにくいことから、断層活動によってもたらされたと判断される。

この砂礫層の上位を覆うＤ層は地域を横断して連続するものの、層厚に変化がみられ、Ｃ層はＢ−４−７孔より西側のみで確認されている。このことから、砂礫層の堆積頂面を変位させた断層活動はこれらの地層の堆積や分布にも影響を与えている可能性が高い。

Ｆ層の層厚は想定される断層下盤側で厚く、Ｆ層堆積中に断層活動がおこったことも予想されるが、Ｆ層基底面は不整合面であり、断層付近が河川の浸食によってより大きく下刻されたことによって層厚を増した可能性も考えられるため、ボーリング調査のみからは断層活動による影響と判断することはできない。

Ｂ−４−６孔のＦ層最下部には礫混じり凝灰岩と礫層の繰り返しが観察され、ずれ量の小さい派生断層が存在する可能性も考えられるが、コア状態が極めて悪いため確実とは言いがたい。

＜断層および構造記載＞

トレンチでは北側法面に２条、南側法面に３条の断層面が確認された。これらの断層について、南側法面の断層面を東からｆａ断層、ｆｂ断層、ｆｃ断層とし、北側法面の断層面をｆａ断層、ｆｂ断層とした。北側法面のｆａ断層は南側法面のｆａ断層 に対応し、南側法面のｆｂ断層 ・ｆｃ断層はＥ１層中で収斂し、北側法面のｆｂ断層 に対応すると考えられる。

南側法面のｆａ断層はＮ３８°Ｗ，３８°Ｅ、ｆｂ断層はＮ４０°Ｗ，３０°Ｅ、ｆｃ断層はＮ３０°Ｗ，３６°Ｅの走向・傾斜を示し、ｆｂ断層ｆｃ断層が収斂する上方末端部ではやや低角化しＮ２５°ｗ，２３°Ｅの走向・傾斜を示す。

北側法面のｆａ断層はＮ３０°Ｗ，３４°Ｅ、 ｆｂ断層はＮ３０°Ｗ，２５°Ｅの走向・傾斜を示し、ｆａ断層の上方末端部では、Ｎ２５°Ｗ，２３°Ｅの走向・傾斜を示している。

断層面は、Ｅ１〜Ｅ３層（砂礫層）では礫の配列や砂層のせん断によって明瞭に認識できる。Ｃ層中では砂層の食い違いやシルト層の変形により断層面が認識される。これに対し、Ｄ２〜Ｄ４層中では地層の変形が認識できるが、断層面は南側法面におけるｆｂ・ ｆｃ断層が収斂した上方延長部で確認されるのみである。

各断層面沿いおよび近接する部分では、トレンチ内で観察される地層に大きな引きずり変形や撓みが観察される。このうちもっとも大きな変形が見られる部分は南北法面のｆａ断層沿いのＥ１〜３層である。この砂礫層中（Ｅ２層）にはやや連続のよい砂層が見られるが、これが断層面付近で大きく変形し一部は逆転をおこしている。ここでの変形量は高度差約１．２ｍである。断層面沿いのずれ量は１０〜６０ｃｍでありＥ１〜３層でほぼ共通している。

ｆａ断層の上方延長部では、Ｄ２〜４層およびＣ層に変形が見られるが、断層面が確認できるのは北側法面のＣ層中だけである。この部分の断層面はＣ層中の砂や細礫のずれとして認識され、面沿いのずれ量は１０〜３０ｃｍ程度である。Ｃ層中で確認できる変形量は断層近傍で５０ｃｍ以内である。

南側法面のｆｂ断層 ・ｆｃ断層と北側法面のｆｂ断層沿いにもＥ１〜Ｅ３層中に引きずりによる変形やせん断が観察される。ここでの変形はｆａ断層に比べると小さいが、南側法面ではｆｂ断層 とｆｃ断層を合わせると６０〜７０ｃｍの高度差が確認され、北側法面では約４０ｃｍでやや小さい。断層面沿いのずれ量は南側法面では２０〜３０ｃｍで、北側法面では１０〜４０ｃｍで幅がある。

ｆｂ断層・ ｆｃ断層の上方延長部においてもＤ２〜４層およびＣ層に断層面沿いのずれや変形が観察される。南側法面では断層面近傍の変位量は３０ｃｍ以内で、ずれ量は２０ｃｍ以内であり、Ｃ層の上部では変形は観察されるが、断層面およびずれはほとんど認識できなくなっている。北側法面でも断層近傍の変位量は２０ｃｍ程度、ずれ量は数ｃｍ以下でＣ層上部では断層面・変位がほとんど認識されない。

＜考察＞

トレンチで確認された断層をはさむ範囲で、調査地点付近の地層の断層変位を以下に検討する。トレンチ内で確実に認められる断層は、トレンチで確認される最下位のＥ１層を変位させ、Ｄ〜Ｃ層をせん断してＢ層の下部を変形させている。トレ最下位のＥ１層は、ピット１の状況と合わせると、堆積時にほとんど水平であったと判断される。Ｅ１層の堆積面の上面には、上盤側と下盤側で２．８ｍの高度差が確認される。Ｅ１層の上位のＤ層には層厚の変化がほとんどなく、Ｄ２〜Ｄ４層の組み合わせが保存されている。またＤ層の上面はＣ層に侵食されていないと判断される。変位はＤ層の堆積中には起きていないと判断される。これに対して、Ｃ層の上限高度には約１．６ｍの高度差しかない。しかし、Ｃ層は上盤側において上部が削剥されており、これは正しい変位量をあらわしていない。Ｃ層の差別的な削剥は、Ｂ層堆積以前に上盤側が上昇した可能性を示唆し、Ｂ層を切る活動以前の断層変位の可能性も否定しきれないが、確実な証拠は無い。

Ｃ層を覆うＢ１〜３層にもＣ層と同様の高度差が確認される。Ｂ層はローム層であるが、水成堆積物であることを確実に示す証拠はなく、堆積時に水平に堆積したかどうかは不明でＣ層上面に形成された高度差を覆うように堆積した可能性も考えられる。したがって変位基準として扱うのは妥当ではない。同様にＡ層もＢ層を覆う堆積物であるが、水成堆積物であることを確実に示す証拠はなく、堆積時に水平に堆積したかどうかは不明である。下盤側のみに堆積している地層はＡ４層であり、断層変位によって形成されたいわゆるプリズム層であることを疑ってもよいが、直下のＢ層上部が断層による変位を受けたことが確実ではないので、断層変位を原因であると断定することはできない。

調査結果をまとめると、以下のようである。トレンチ内で確実に認められる断層変位は、Ｅ層の上面に見られる２．８ｍである。ボーリング調査の結果からは、Ｅ層の基底をなす豊似川層の上面には、上盤側と下盤側との間に約６ｍの高度差がある。この中間には断層が存在することがトレンチ調査から明らかになったので、この比高は断層変位とみなすことができ、Ｅ層上面の変位量と明らかな差があるので、複数の断層変位の累積がある可能性が高いと考えられる。また、Ｃ層に見られる高度差１．６ｍは、Ｅ層上面の高度差に比較して小さいが、変位基準としての信頼性に乏しく、その間に断層活動を断定することはできない。さらにＡ４層は断層活動に伴うプリズム層である可能性は否定しきれないが、断層変位を原因と断定することはできず、Ｅ層堆積後Ｂ層堆積以前に起こったかもしれない断層活動と分離することもできない。
