3−1−3 地表踏査(概査)

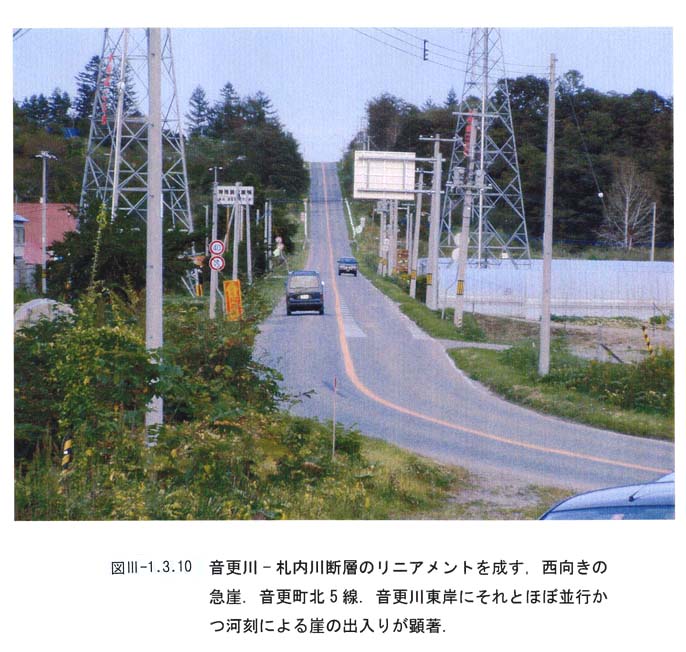

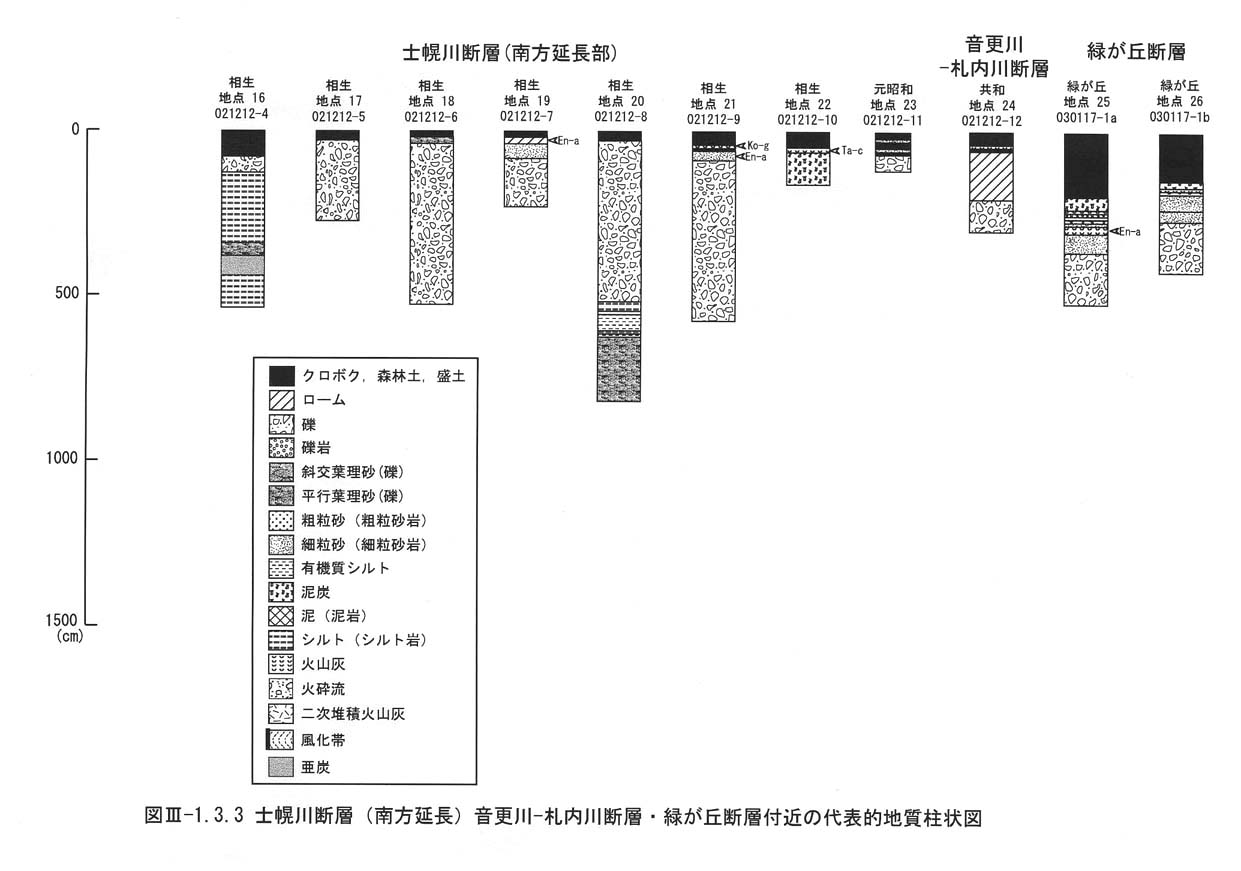

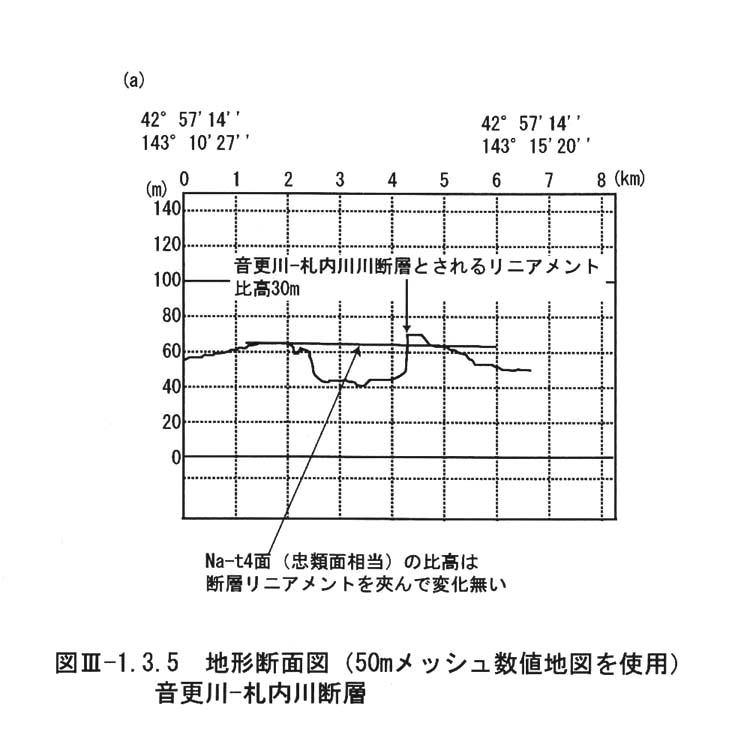

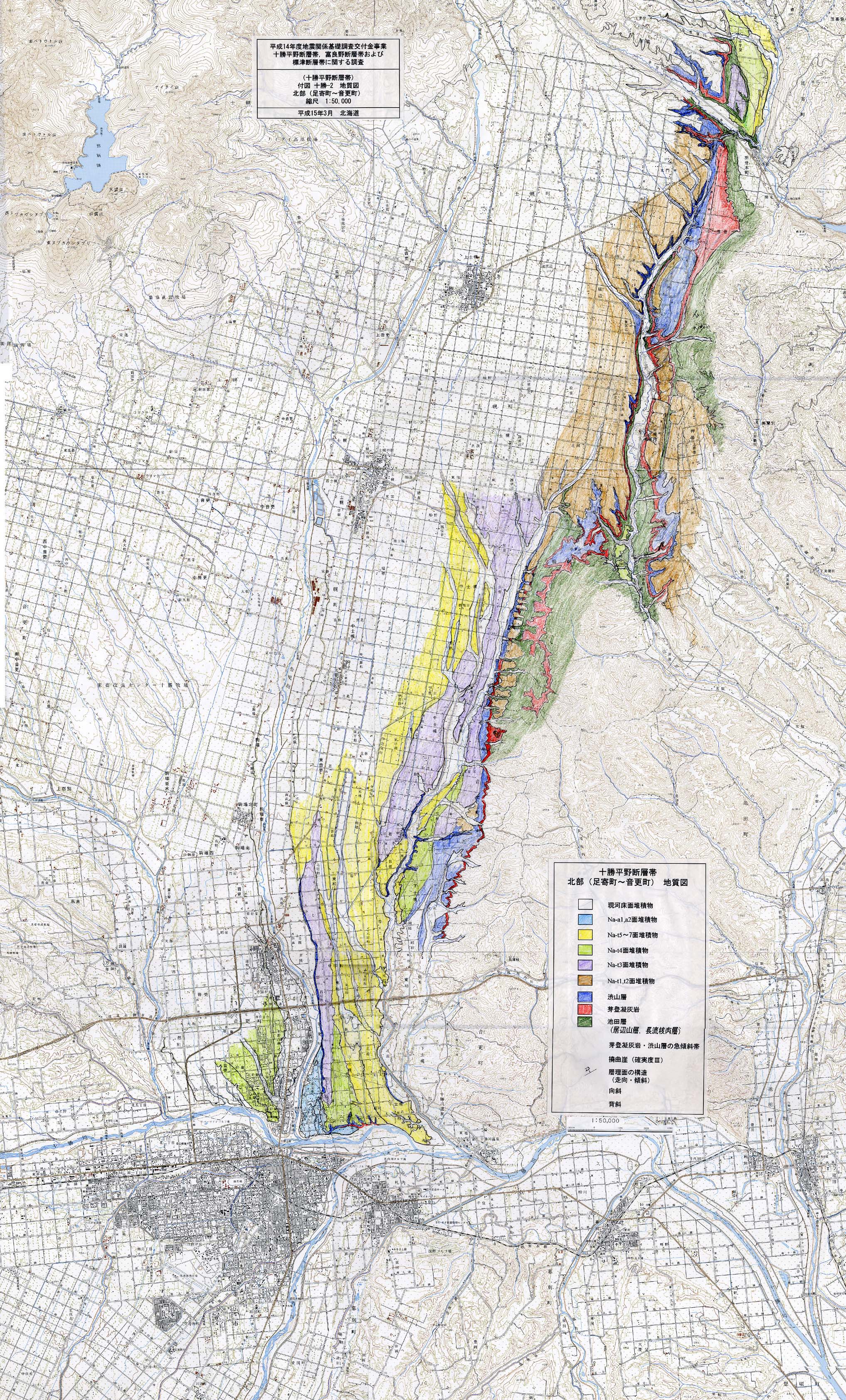

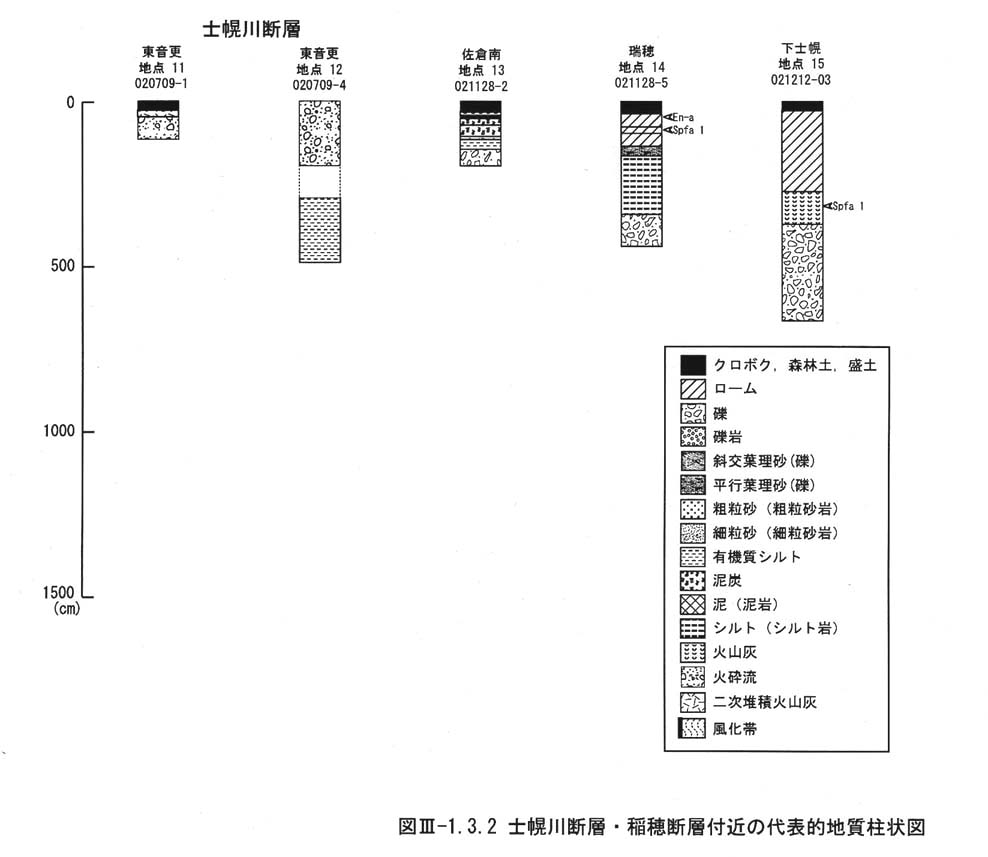

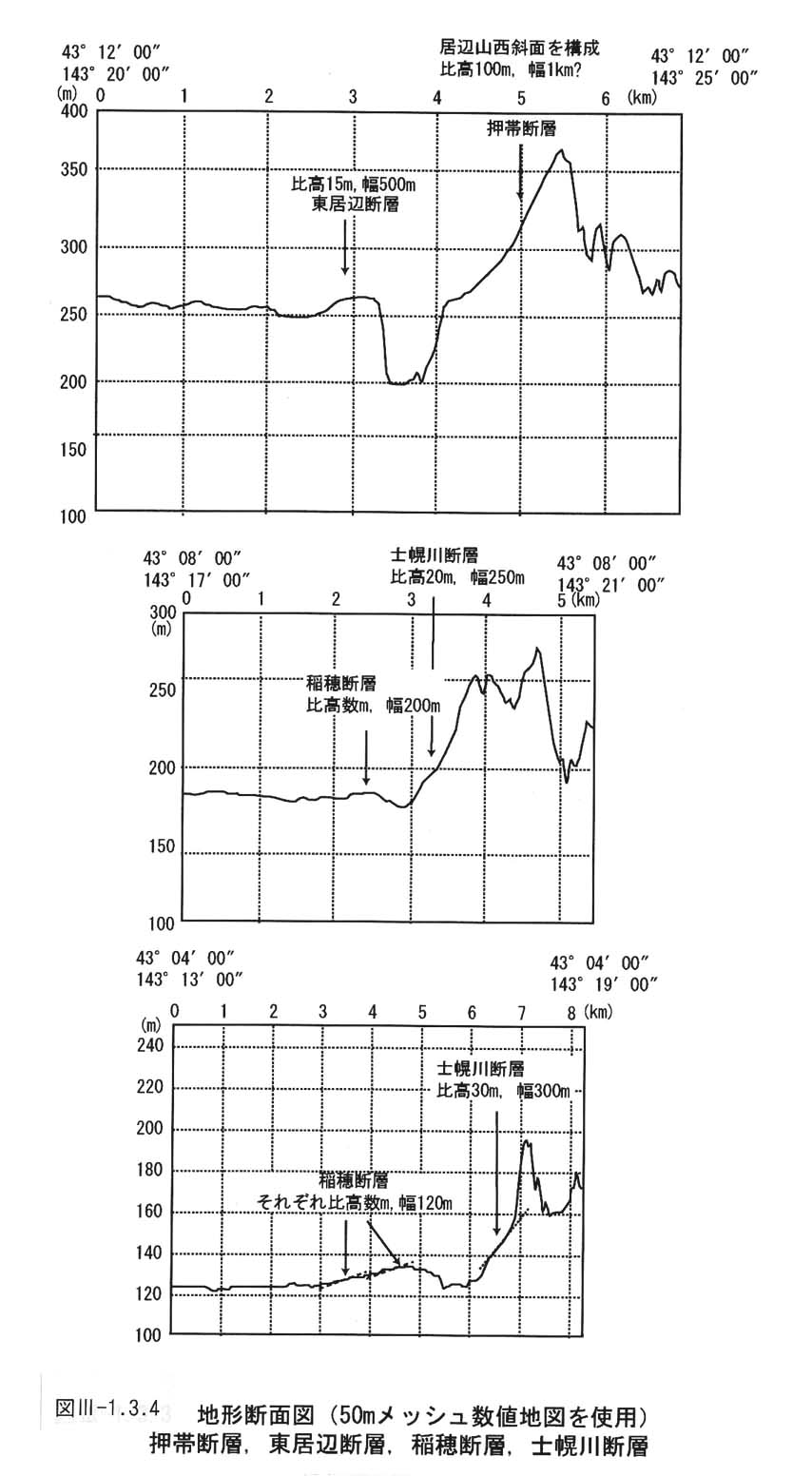

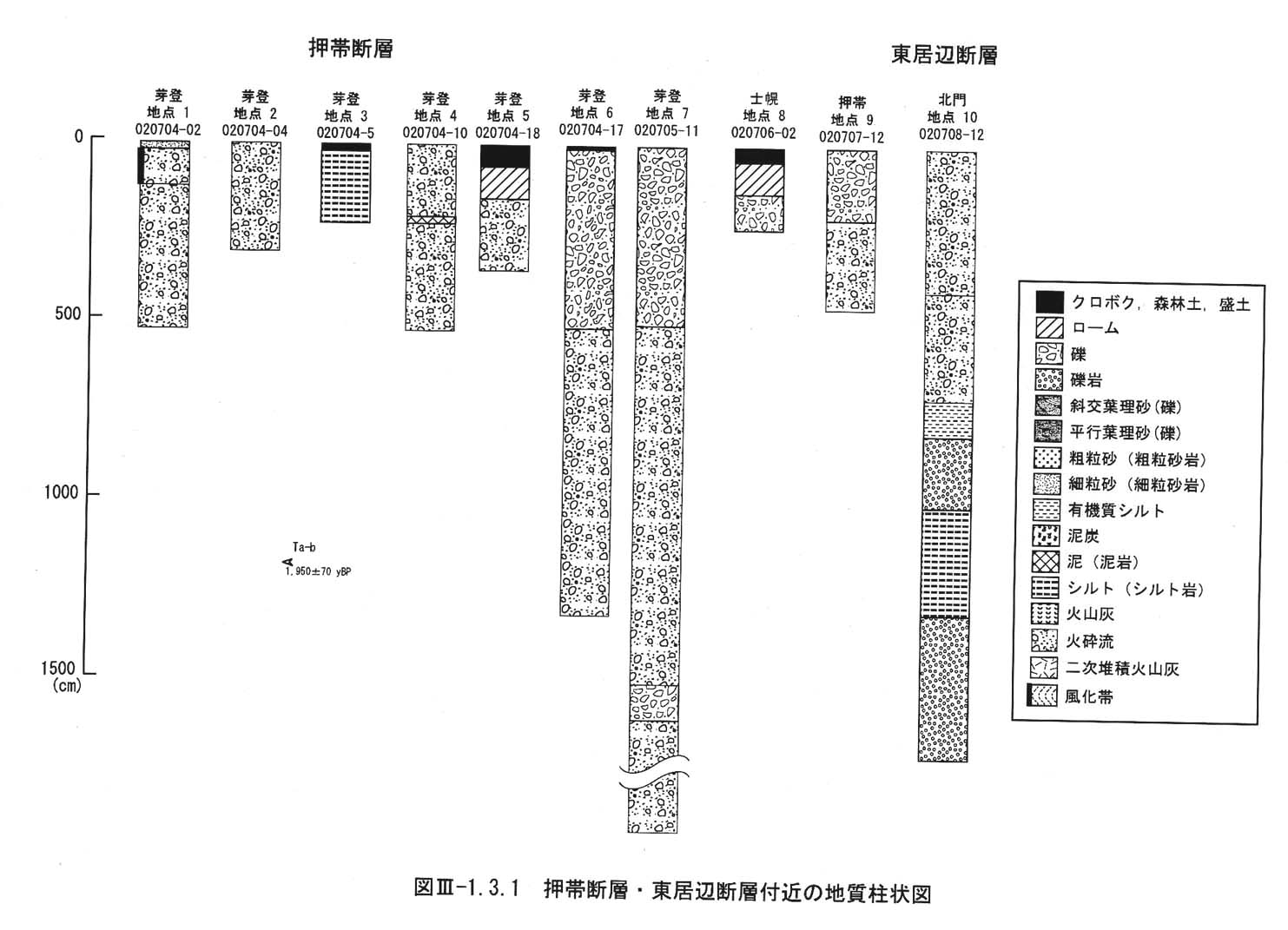

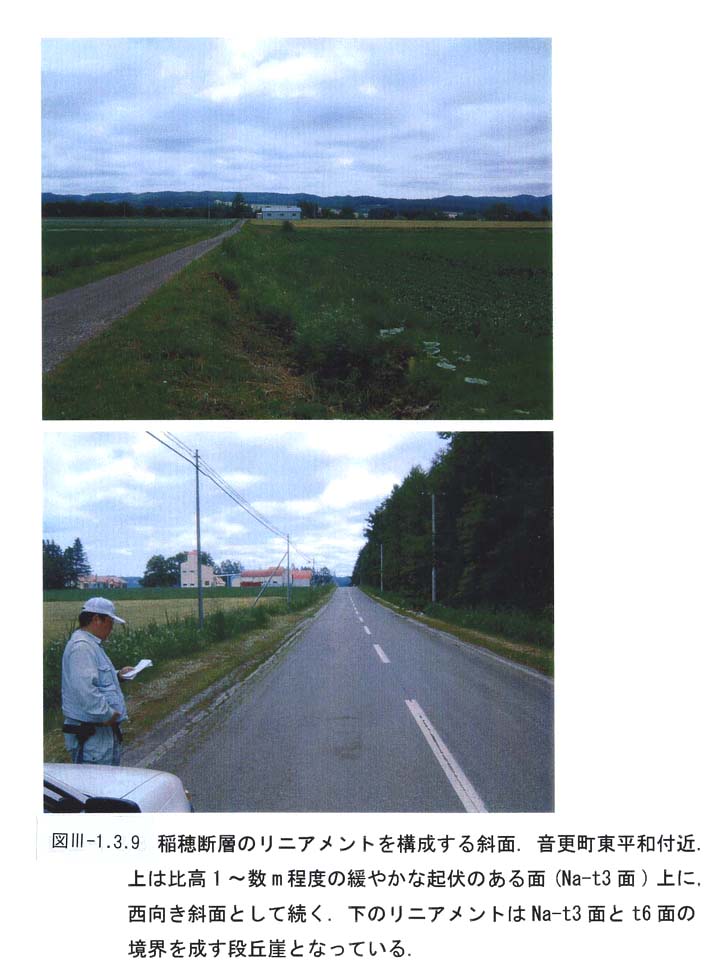

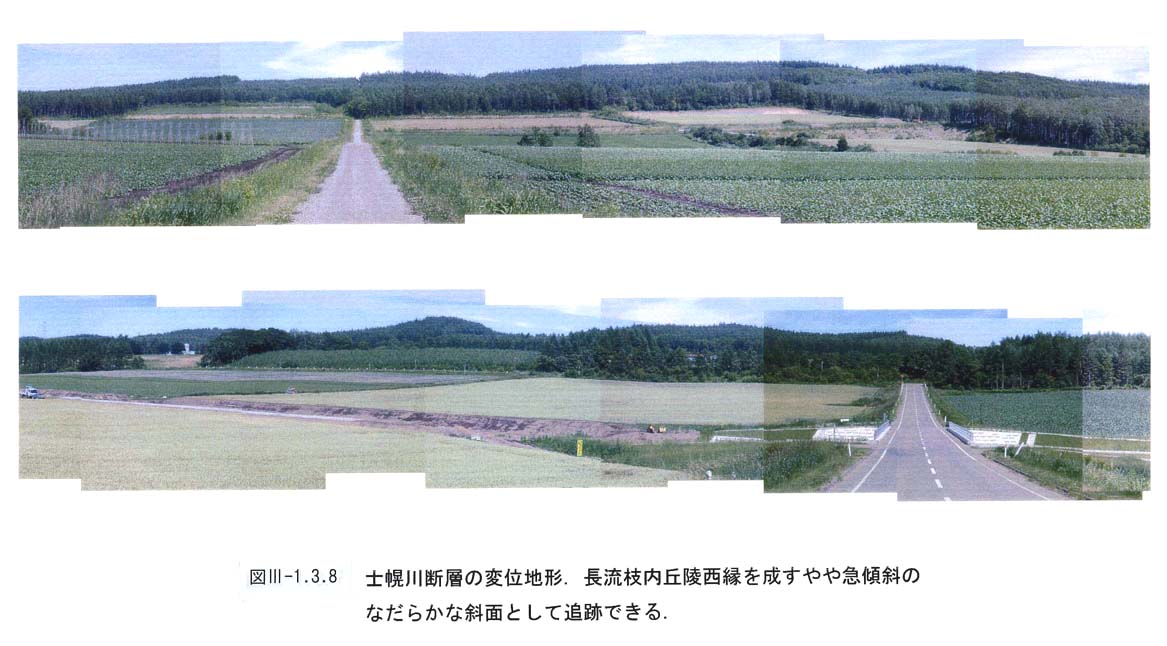

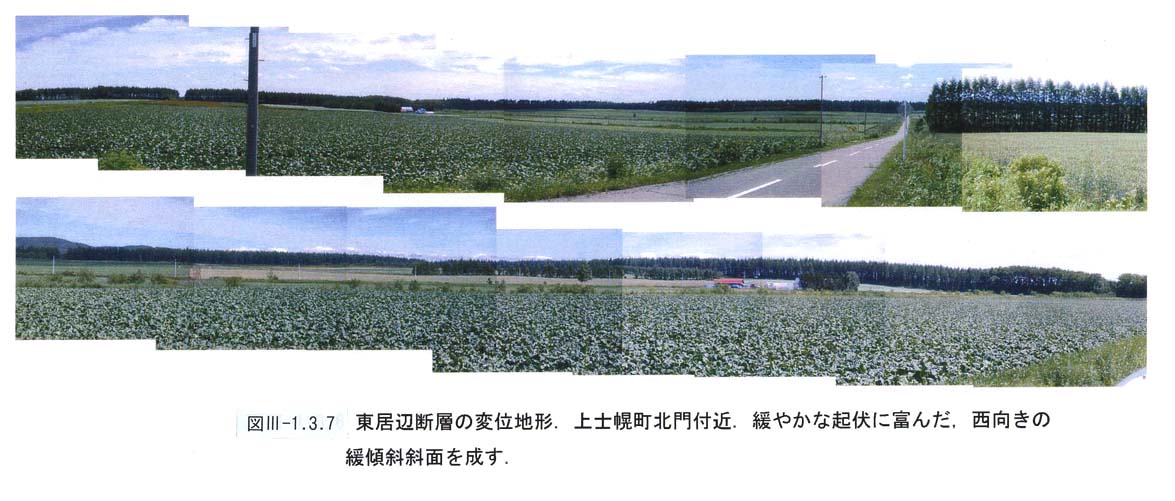

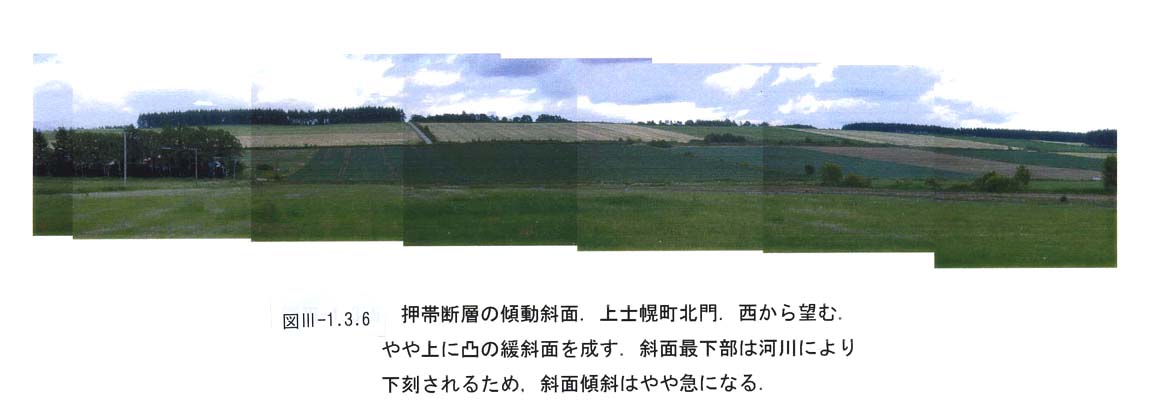

空中写真判読により抽出されたリニアメントについて,地表踏査を行った.代表的な地質柱状図を図3−1−3−1,図3−1−3−2,図3−1−3−3に示す.国土地理院発行50mメッシュ数値地図を用いて作成した地形断面図を図3−1−3−4,図3−1−3−5に,各断層のリニアメントの写真を図3−1−3−6,図3−1−3−7,図3−1−3−8,図3−1−3−9,図3−1−3−10に示す.現地にて実施した地形測量結果断面を図3−1−3−11,図3−1−3−12,図3−1−3−13,図3−1−3−14に,採取した地質試料に関するC14年代,火山灰屈折率測定結果を表3−1−3−1,表3−1−3−2に,その他の年代分析(フィッション・トラック,K−Ar年代)を表3−1−3−3に示す.十勝平野では,岡(1999;2000;2001)により収集された膨大な坑井試料データが存在する.また,本調査によりその後実施された地盤ボーリング調査に関して補足的に資料収集を行った.本調査による収集資料は巻末資料および付図2に示す.岡(1999−2001)による資料はあまりに膨大なため,ここでは掲載を省略する.
