（１）　震源

Ｐ波反射法地震探査の震源として油圧インパクターを使用した．油圧インパクターは，ガス圧で加速されたピストンロッド（重量：２００ｋｇ）がベースプレートを打撃することにより発震を行う重錘落下型震源である．油圧インパクターは，この重錘落下型装置を車載することにより移動性を高め，探査能率の向上を図ったものである．最大２００ｋｇの重錘を高さ約３ｍから落下させた場合に相当する発震能力をもつ．特徴として，

�@　浅層探査に必要な高周波成分に富んだ震源波形を発生する

�A　リバウンドを抑えることにより単純な震源波形を発生する

�B　舗装道路上でも使用可能

�C　移動が容易で探査速度が大きい

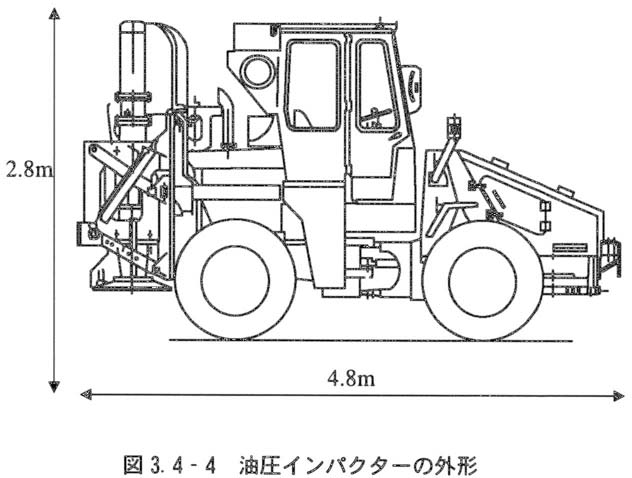

等が挙げられる．図３−２−４に油圧インパクターの外形を示す．

（２）　受震器

「３．２．２（１）　受震機材（受震器，アンプボックス，ケーブル等）の設置」で述べたように，地震計６個が直列に結線され（グルーピングされ），ひとつのアナログ信号を出力するものを使用した．

（３）　探鉱機

有線デジタルテレメトリー型の探鉱機で，アナログ増幅，Ａ／Ｄ変換，垂直重合（スタック），相互相関処理，ノイズ除去などの処理を受震器近傍に設置したアンプボックス（ＲＳＵ）内で行い，処理後の波形記録を観測本部内の探鉱機本体にデジタル転送する．なお，アンプボックス（ＲＳＵ）１台は，最寄りの４受震器で観測した波形記録の処理を行った．

遠隔処理のため，非常に多大な受震点数（チャンネル数）の場合にも，受震器と探鉱機を結ぶケーブルは１本でよい．このことは，非テレメトリ型探鉱機の場合に必要なアナログケーブルを何本も平行に張ることを不要とし，電磁ノイズの影響を受けにくいものとしている．また，探鉱機は，アンプボックス（ＲＳＵ）を管理する機能を有し，受震器やアンプボックスの接続状態，バッテリー残量などをリアルタイムで監視できるほか，波形処理機能も有しており，これを利用することにより収録記録の高度な品質管理を行った．
