○泥炭層中に挟在する砂の薄層による傾動

�U層中に挟在する薄層の砂層は，トレンチ内で低地側に向かって傾動しているのが観察される．この砂層は，ボーリングでも追跡され，低地側に傾いているのが確認される．このことから，�U層上部の少なくとも砂層堆積後に地殻変動が生じたと考えられる．

○泥炭層の低地側への層厚増加

�U層の泥炭層・泥炭質粘土層はその基底付近では層理の傾斜に差があり，アバット不整合の形態をとる．しかし，堆積物の構成に差はないことから堆積環境の変化は考えにくい．ボーリングで�U層を追跡すると低地側に向かって層厚が厚くなる傾向がみられる．以上から，�U層の基底付近，堆積中に地殻変動が生じたためと推定できる．

○泥炭層の低地側への層厚増加と挟在する粘土層の傾動

�W層の泥炭において低地側に向かって層厚が厚くなる．また，挟在する粘土薄層が低地側に傾動している．これは，泥炭層の堆積中に地殻変動が生じたためと推定できる．

○凹状に変形した有機質シルトと前縁に生じた小断層・小規模撓曲

�W層と�X層との境界付近（�X層）において，凹状に変形した有機質シルトが，緩く傾斜した有機質シルトに覆われている関係がみられる．これに対応するスラスト状〜スランプ状の形態で変形している砂泥泥炭薄互層がみられる．この構造は地すべり末端部の変形構造に類似するが，その幅は数ｍの範囲であり，以上に狭くて小規模である．地すべりとしても滑落崖の高さは数ｍ程度で，かなり低い．このような特徴から，仮に地すべりであっても，降雨などを誘因とするものではなく，地震動を誘因としたものである可能性が高いと考えられる．

以上より，表３−３−３−２に当別断層セグメントｄの活動履歴一覧をまとめた．

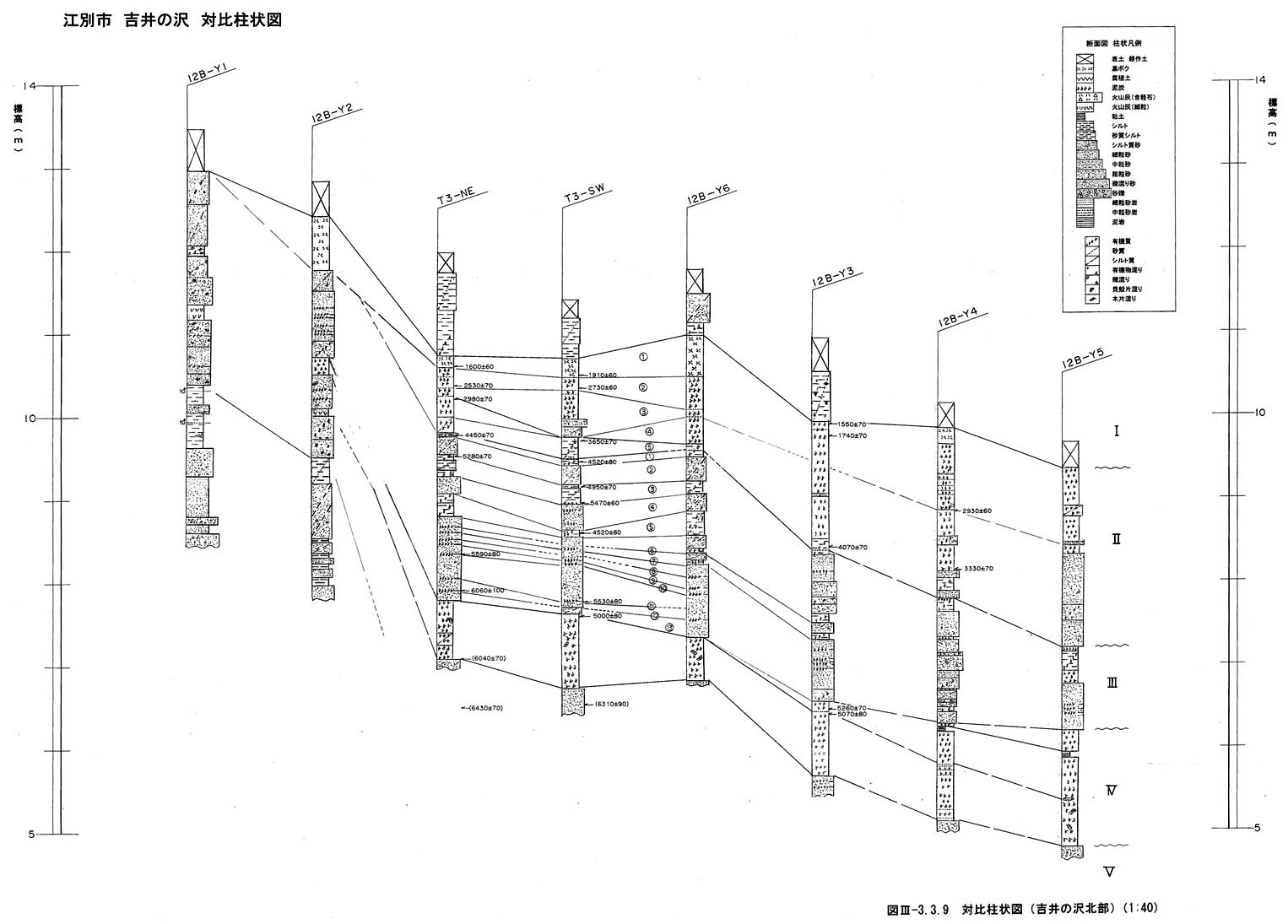

図３−３−３−９　対比柱状図（吉井の沢北部）（１：４０）

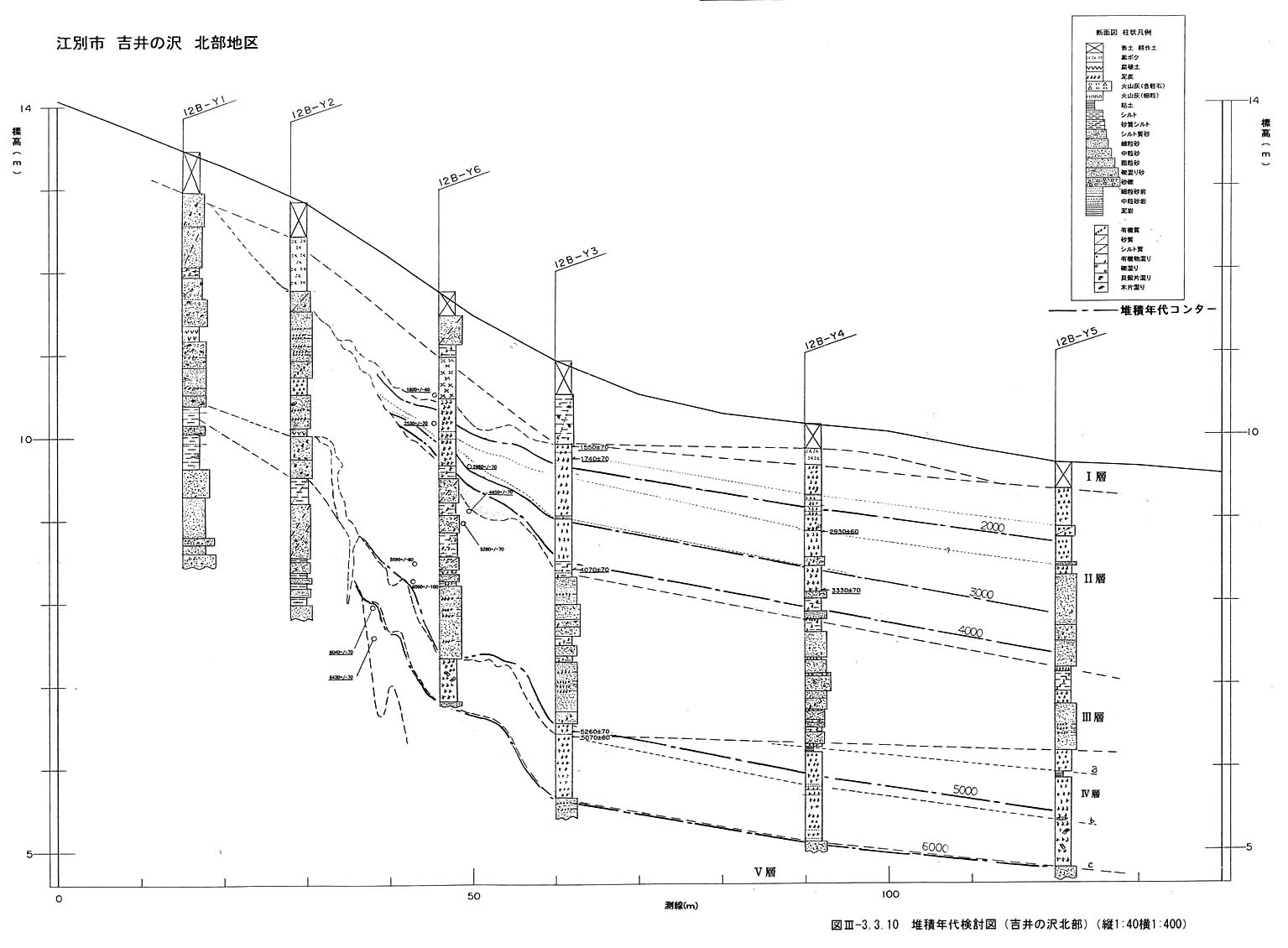

図３−３−３−１０　堆積年代検討図（吉井の沢北部）（縦１：４０横１：４００）

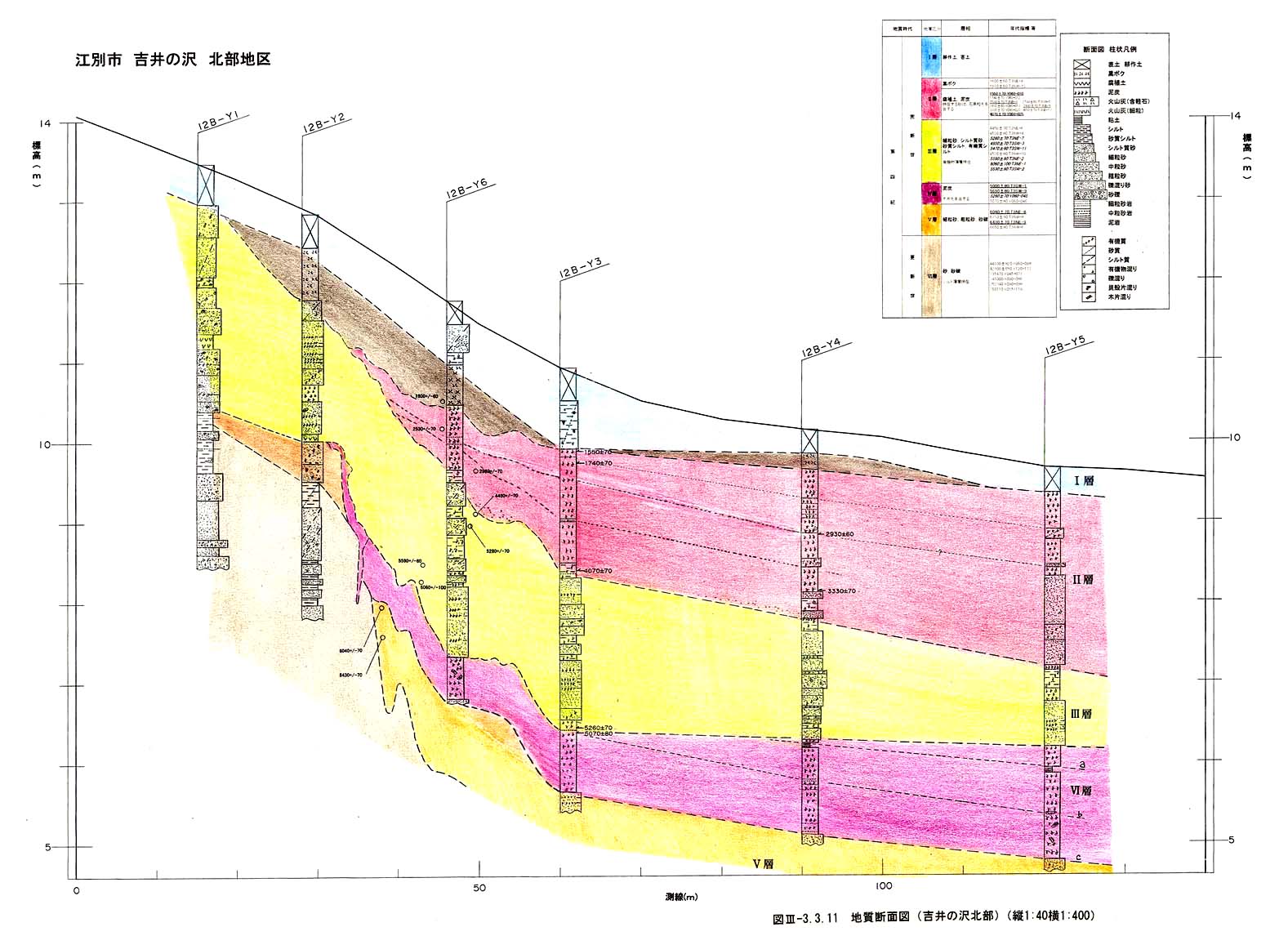

図３−３−３−１１　地質断面図（吉井の沢北部）（縦１：４０横１：４００）

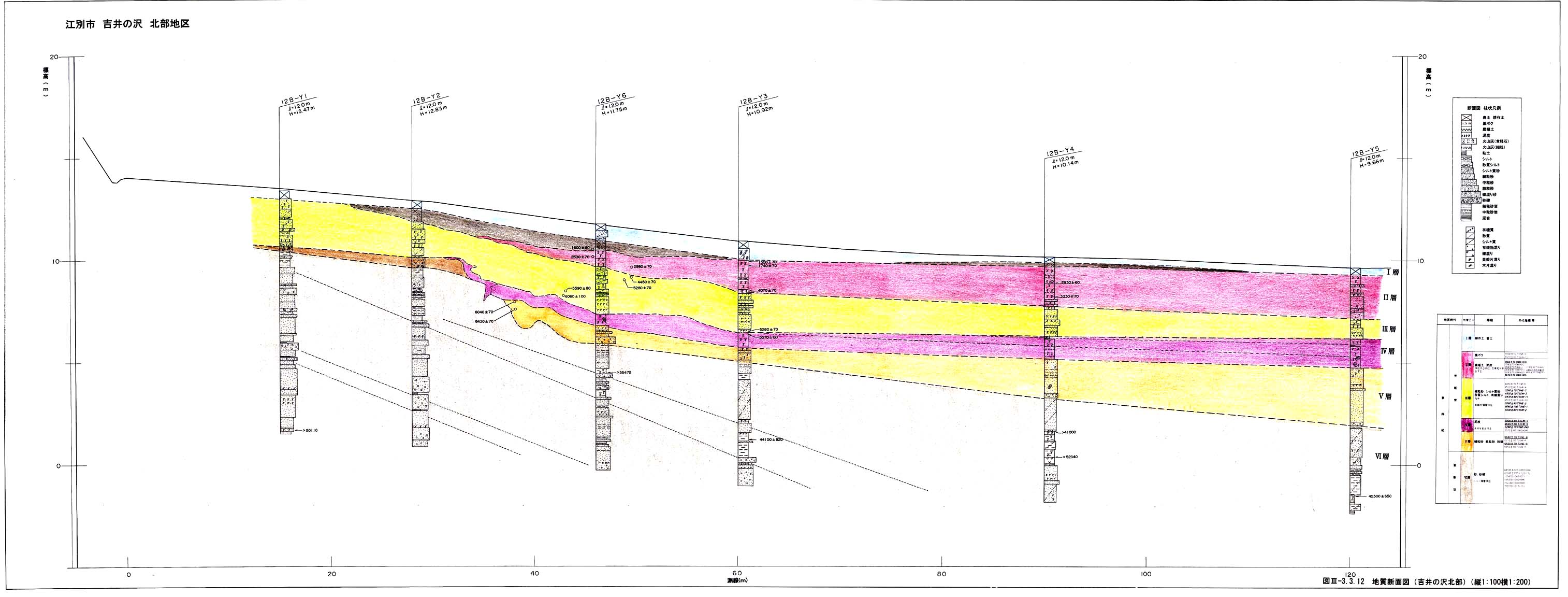

図３−３−３−１２　地質断面図（吉井の沢北部）（縦１：１００横１：２００）
