（６）地質断面図

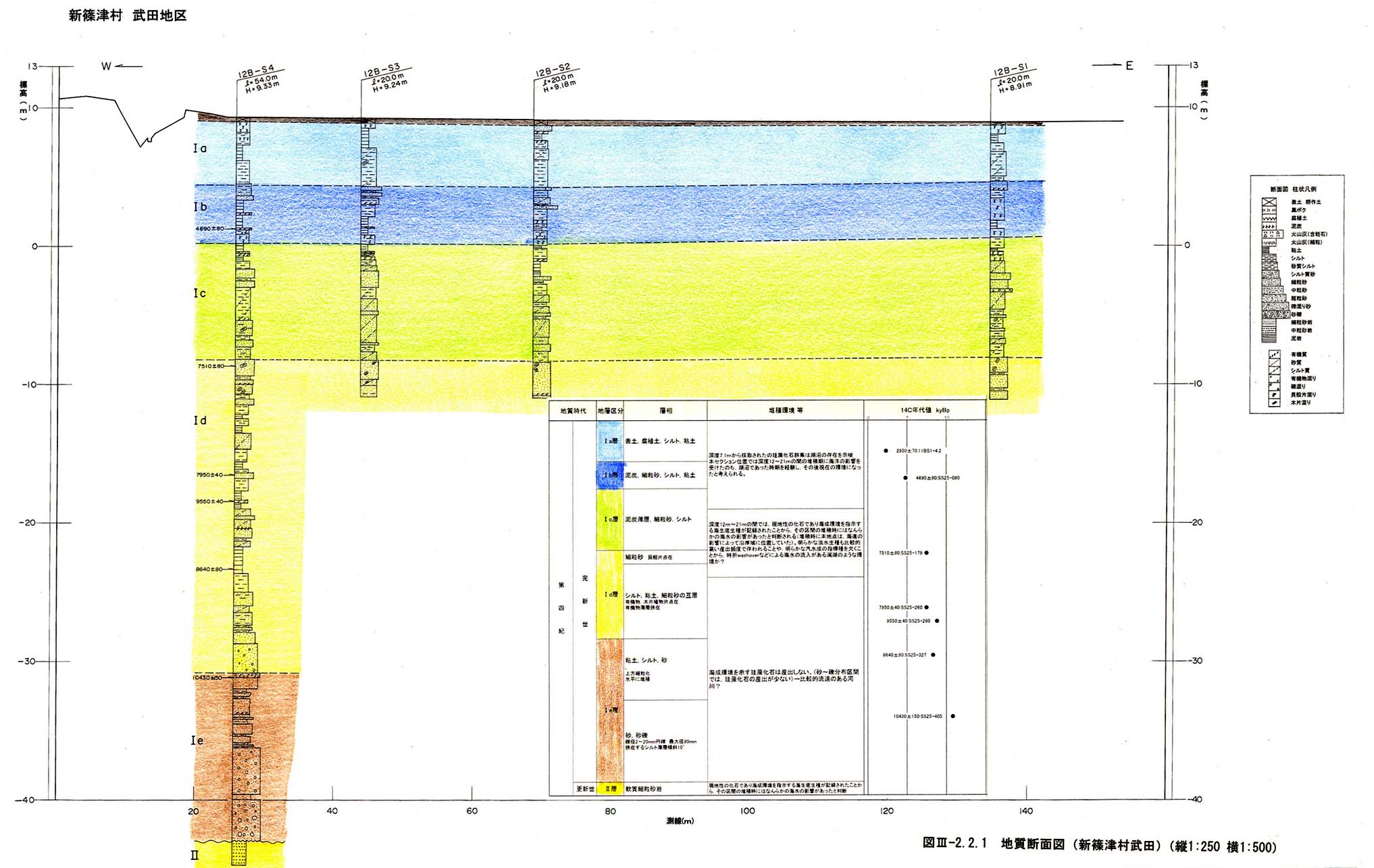

上記４孔のボーリング結果を地質断面図として図３−２−２−１に示す．Tｃ層のシルトとTｄ層の細粒砂（貝化石を含む）は，すべてに出現し鍵層となり，ほぼ水平にトレースできる．そのほかの境界，例えばTａ層のシルト層とTｂ層の砂層との境，Tｂ層の泥炭層とTｃ層の粘土層との境もよく追跡され，本地区の沖積層はほぼ水平に堆積していると判断される．Tｄ層中の貝化石の１４Ｃ年代が７５１０±８０ｙＢＰであることから，少なくともこの年代以降に断層活動はないと判断した．図３−２−２−１ 地質断面図（新篠津村武田）（縦１：２５０ 横１：５００）

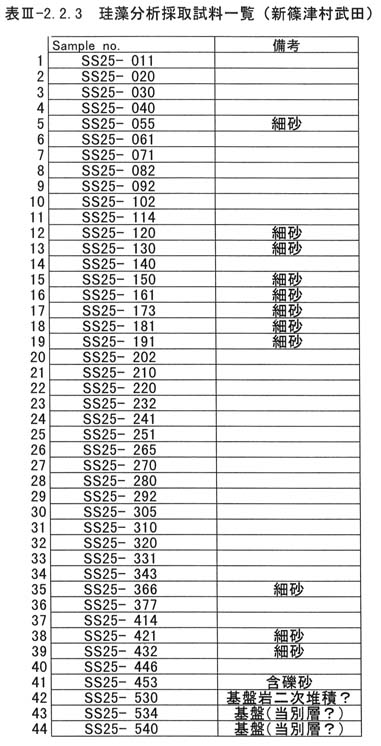

表３−２−２−３ 珪藻分析採取試料一覧（新篠津村武田）

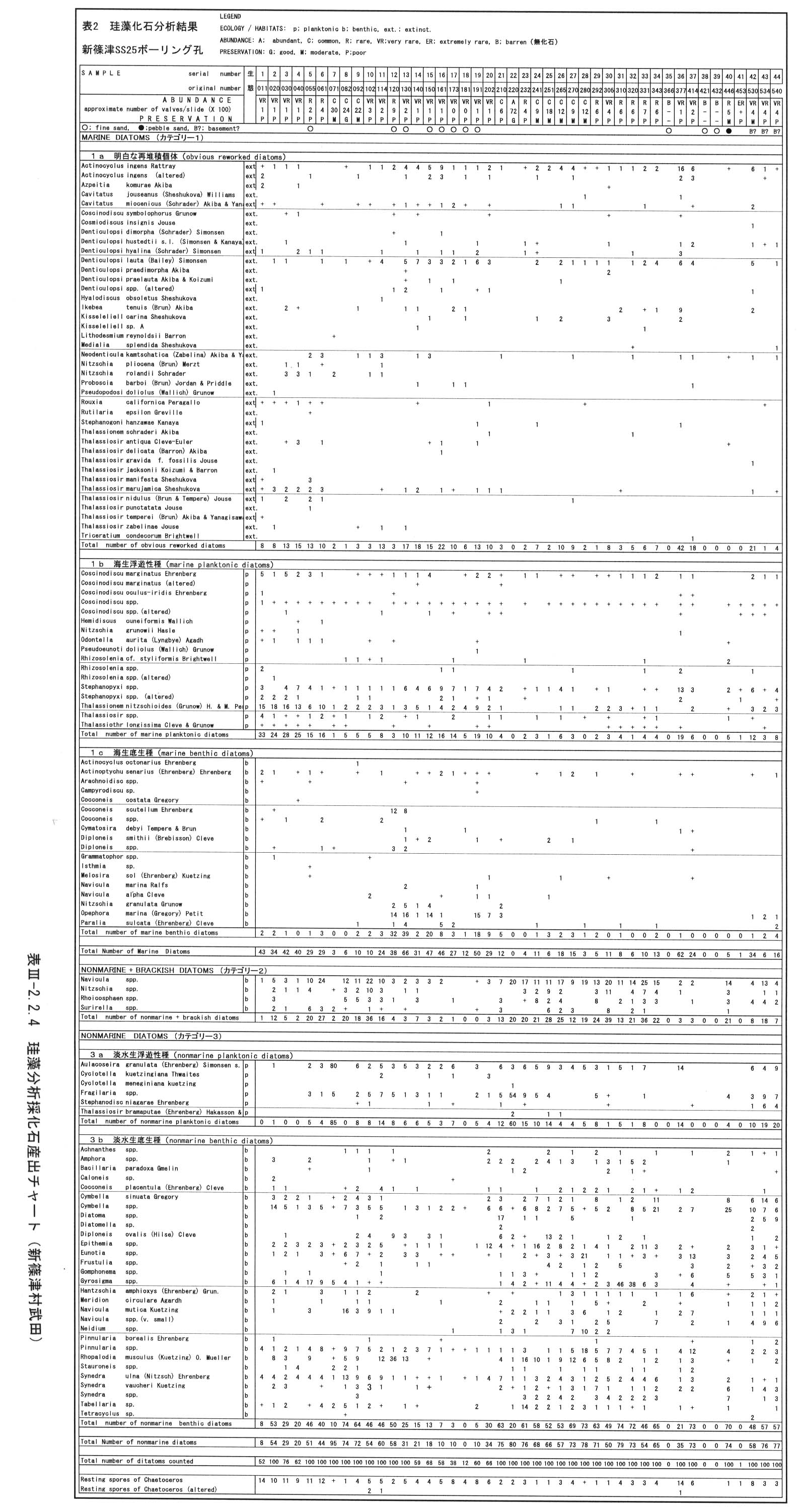

表３−２−２−４ 珪藻分析採化石産出チャート（新篠津村武田）

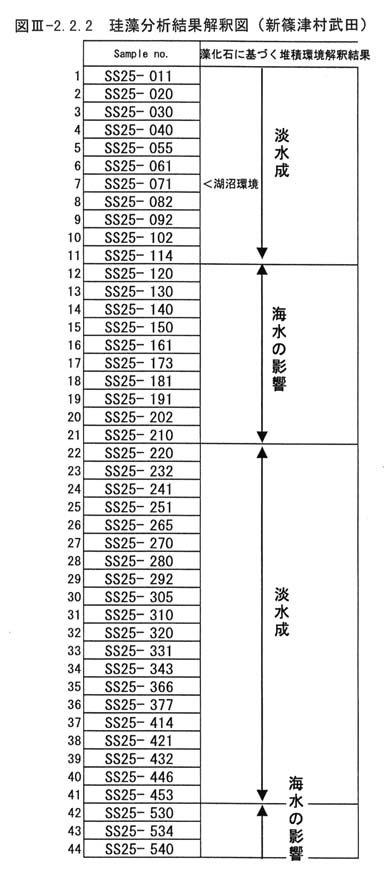

図３−２−２−２ 珪藻分析結果解釈図（新篠津村武田）
試料分析の結果からは，以下のことが明かとなった．
