3−4−2 データ処理

極浅層反射法地震探査のデータ処理は浅層反射法探査とほぼ同様である.本データ処理に用いられたパラメータをまとめて,表3−7−3−1表3−7−3−2に示す.

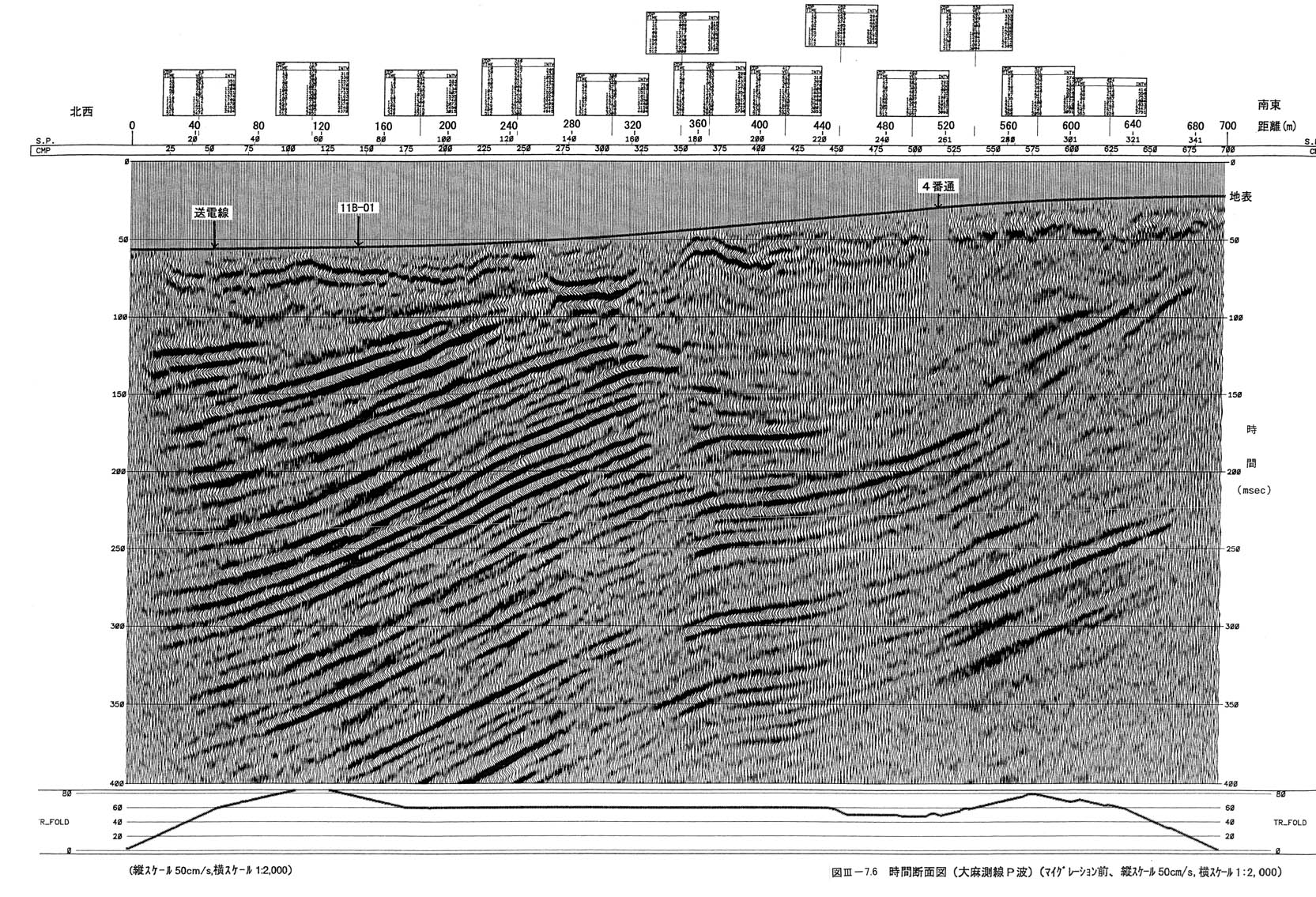

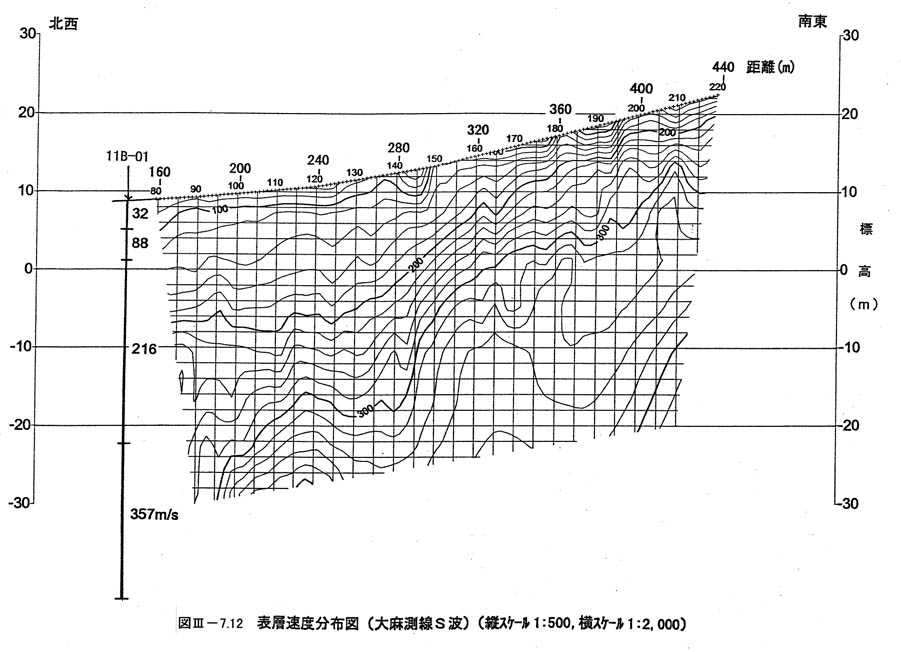

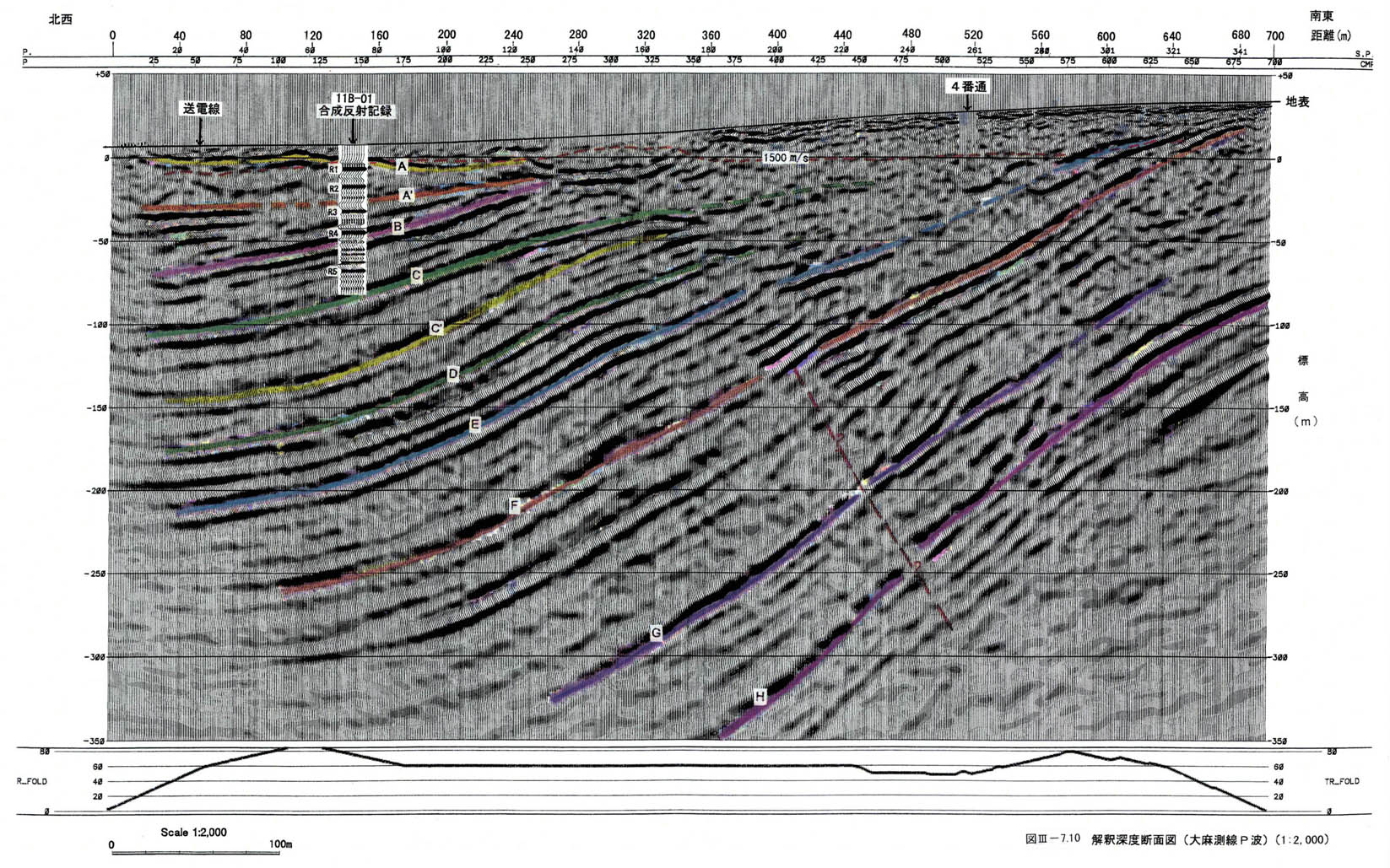

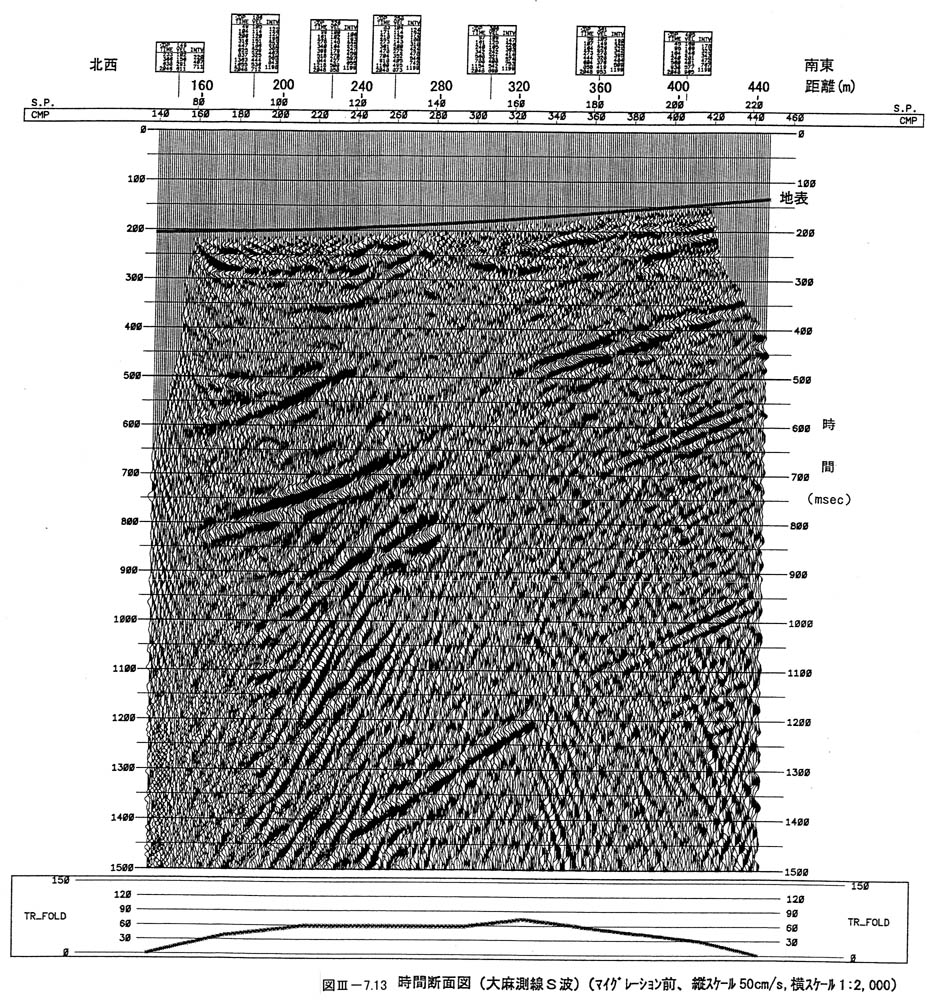

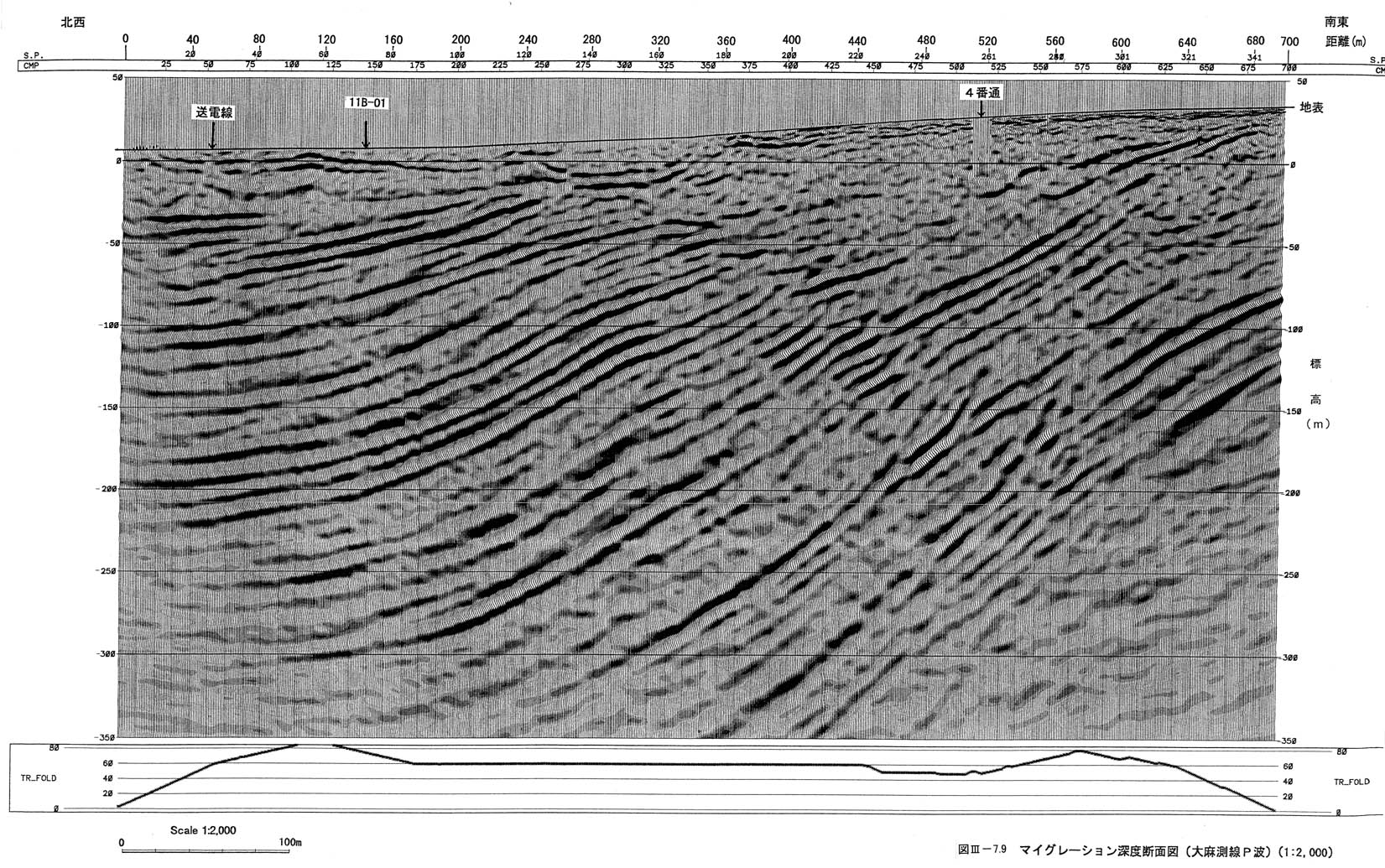

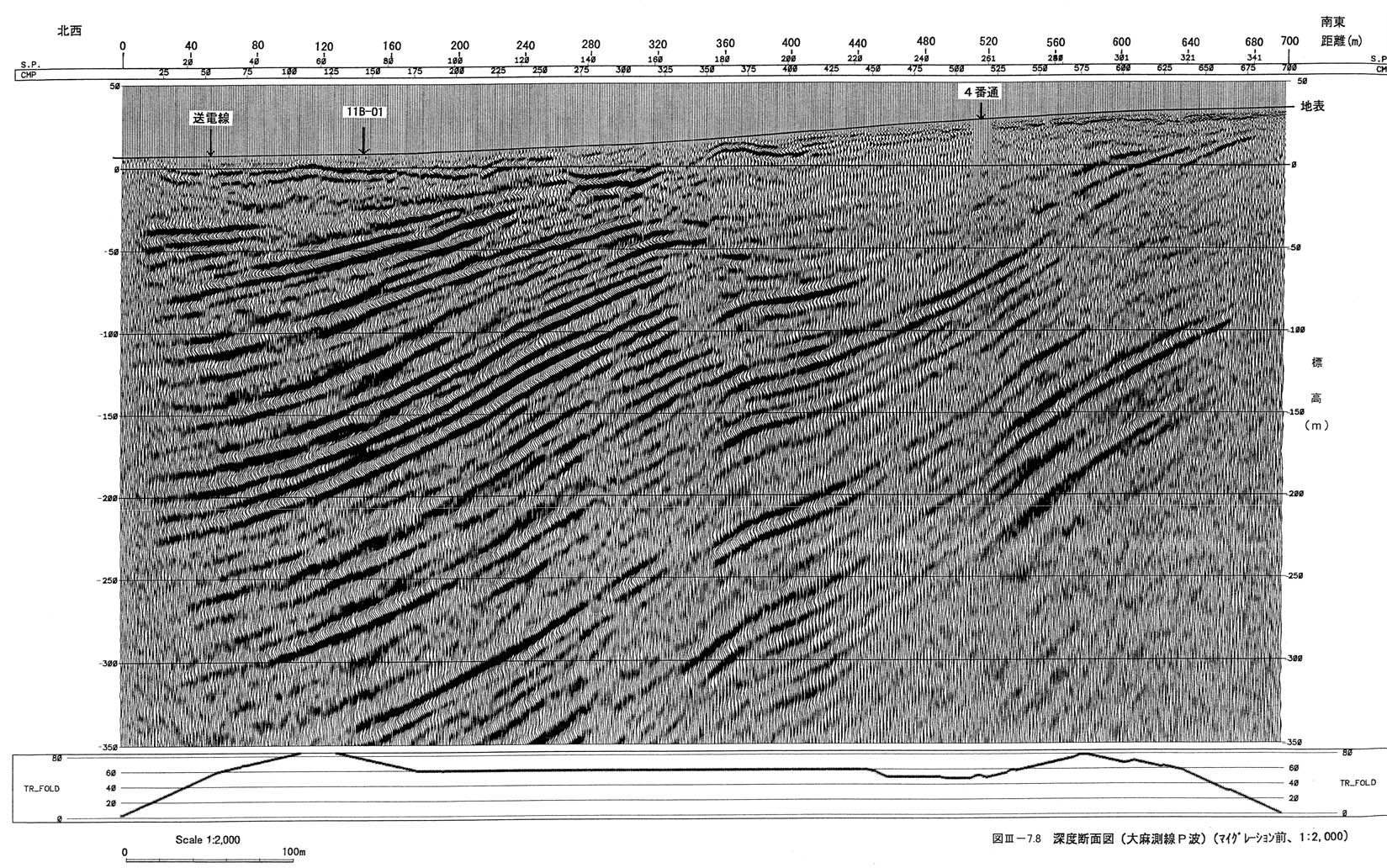

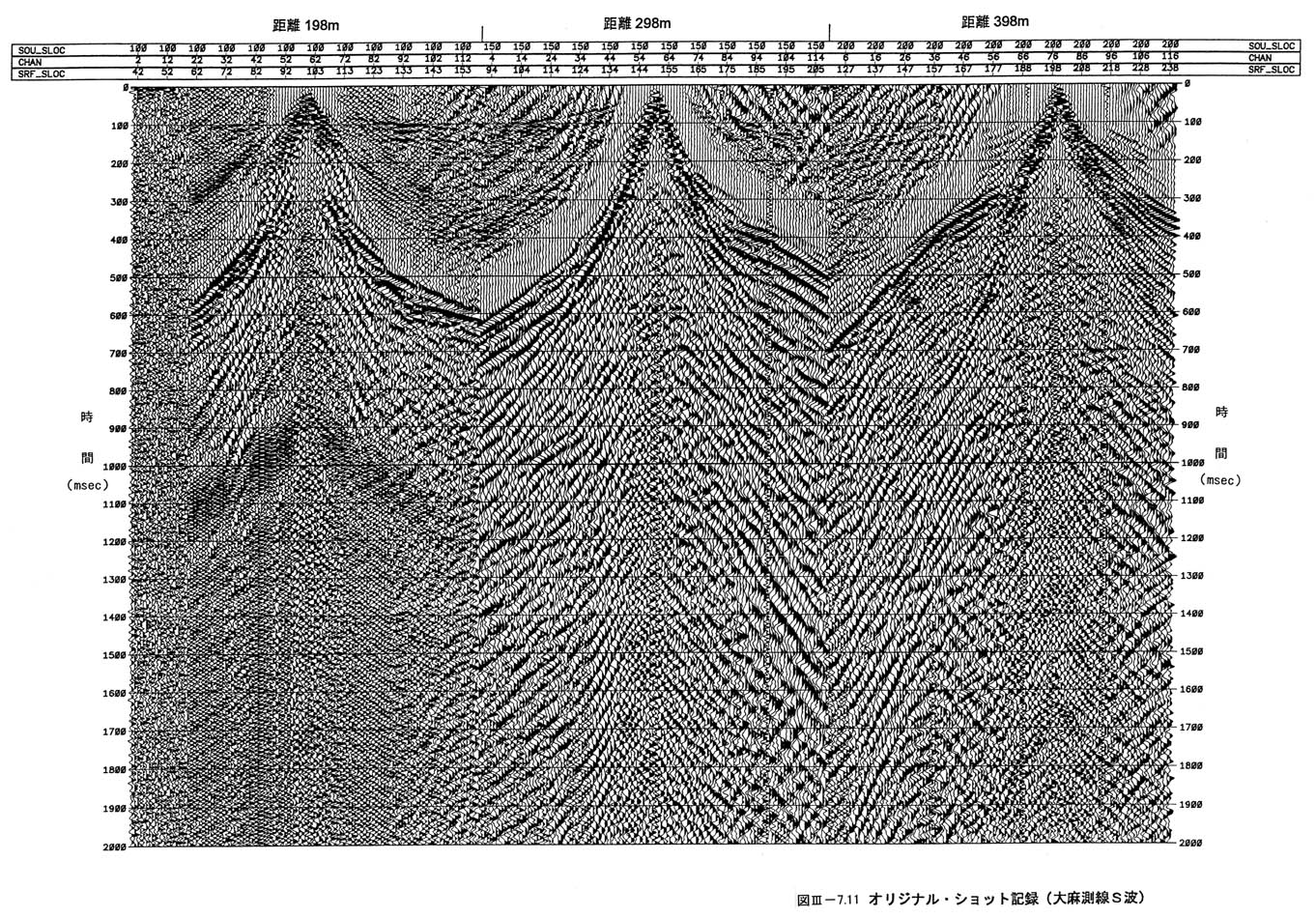

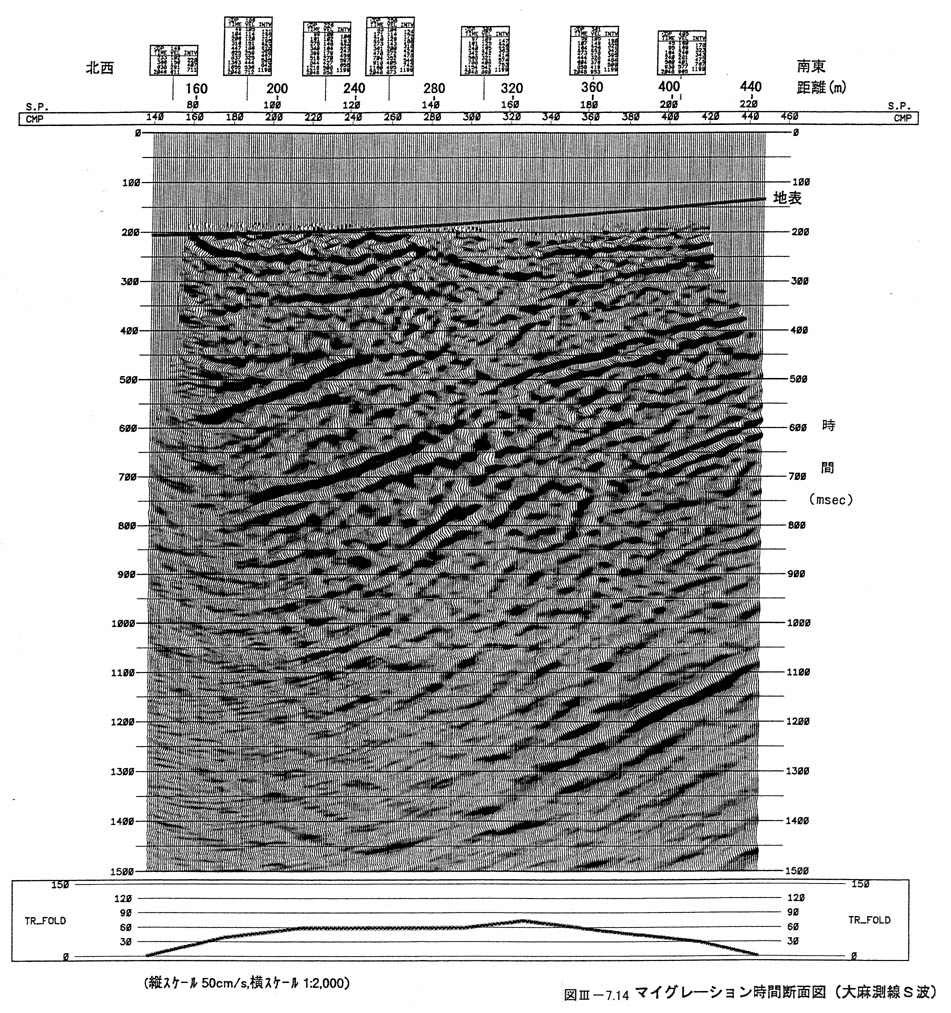

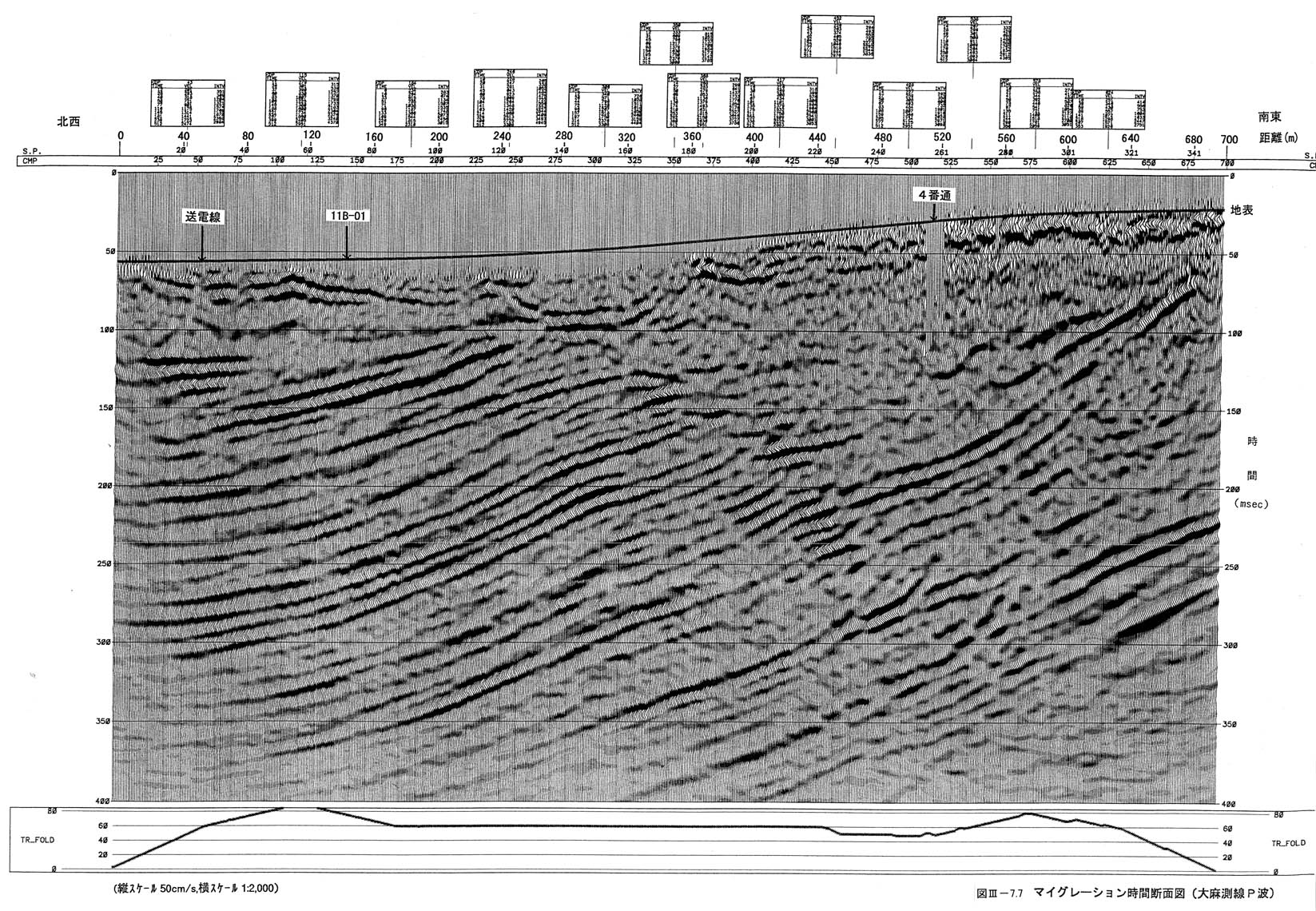

屈折トモグラフィー解析により得られた地表付近の速度分布,処理を施したマイグレーション前の時間断面図,深度断面図,マイグレーション後の時間断面図,深度断面図及びカラー表示深度断面図を作成した(P波;図3−7−6図3−7−7図3−7−8図3−7−9図3−7−10, S波;図3−7−11図3−7−12図3−7−13図3−7−14図3−7−15).

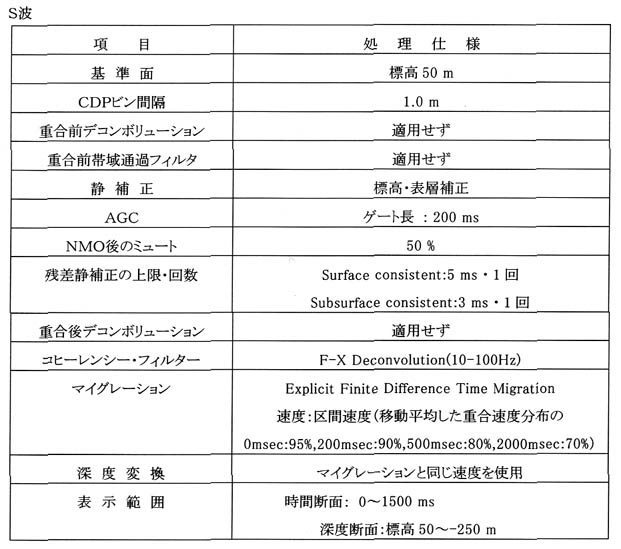

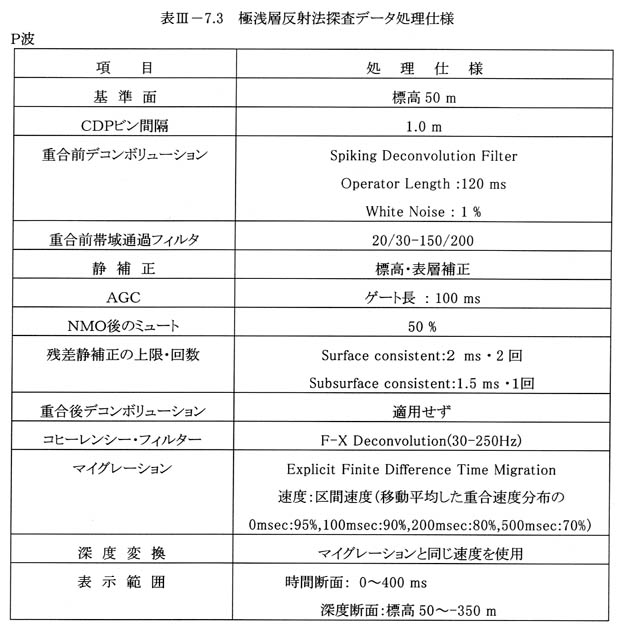

表3−7−3−1表3−7−3−2 極浅層反射法探査データ処理仕様
