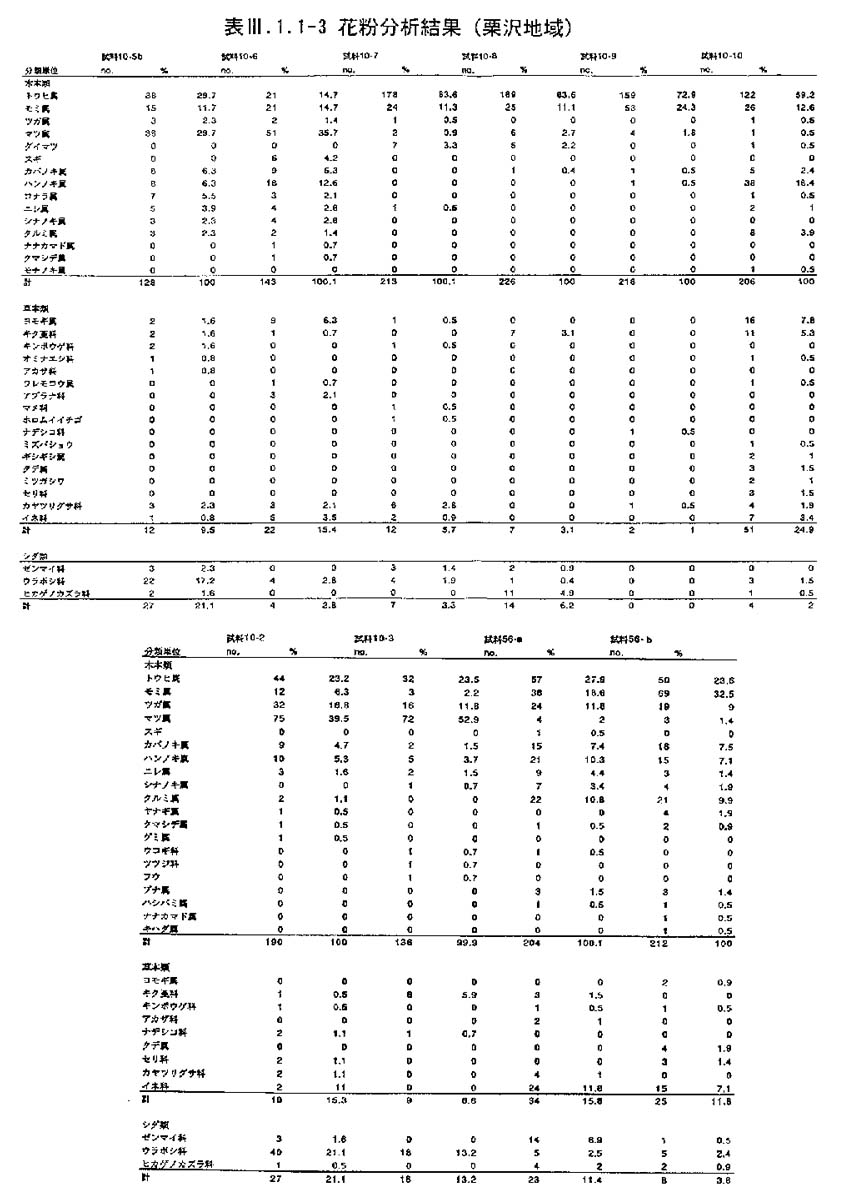

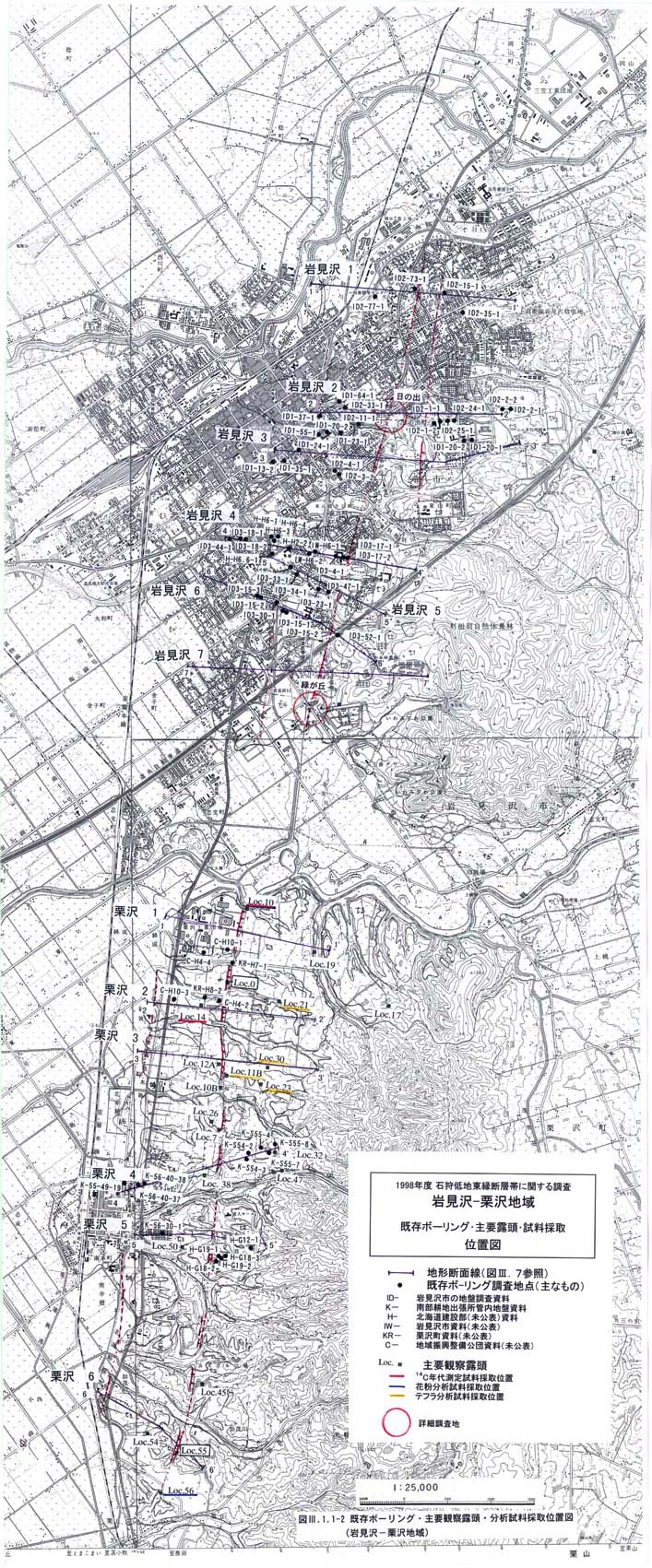

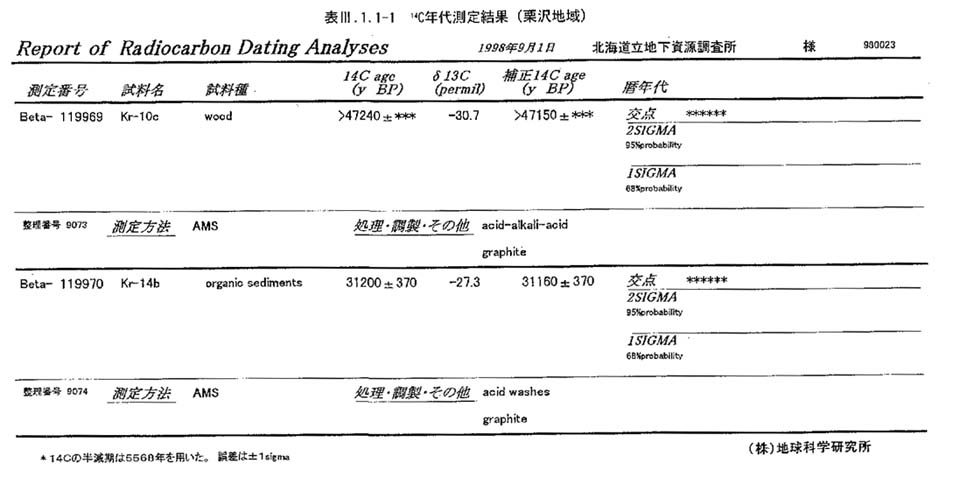

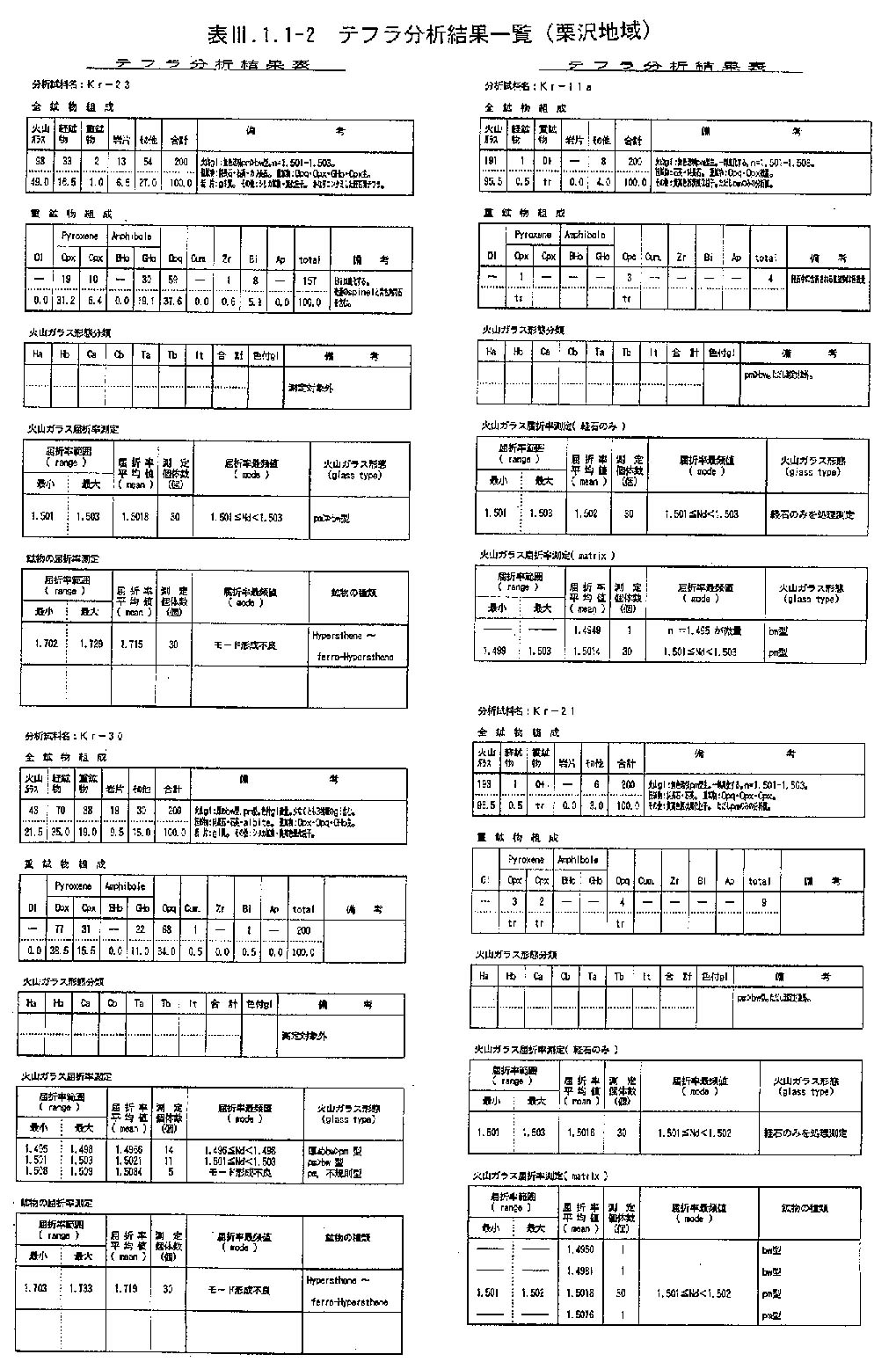

ＩＢＴ１およびＫＢＴを挟んで両側約１ｋｍ，併せて約３５ｋｍ２の範囲について踏査を実施した（図３−１−１−２）．踏査にあたっては露頭調査と地形断面の簡易測量を行った．採取した試料のうち１４Ｃ放射年代測定は２試料を（株）地球科学研究所に依頼して実施した（表３−１−１−１）．また，４試料について火山灰分析を（株）京都フィショントラックに依頼して実施した（表３−１−１−２）．また，１３試料について花粉分析を（株）アースサイエンスに依頼して行った（表３−１−１−３）．
（ｂ） 踏査結果
@第四系の層序・年代

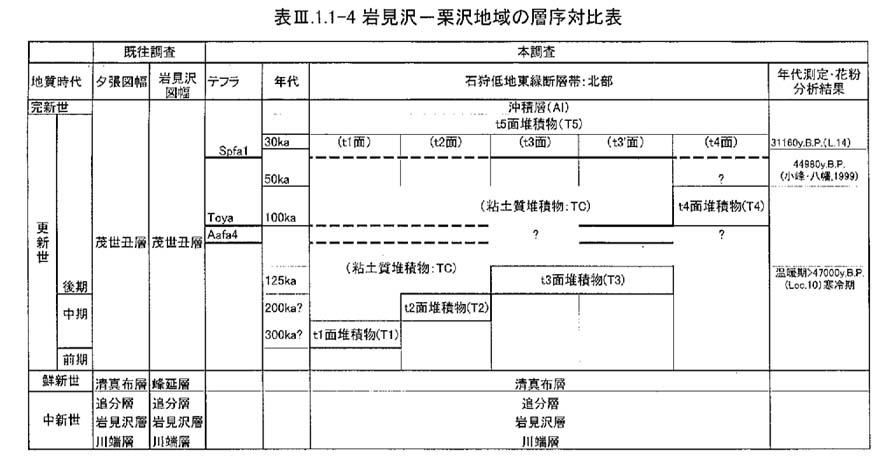

従来，本地域の更新統は一括して「茂世丑層」と呼ばれていた．調査の結果いくつかの地質系統に細分が可能であることが判明した．また，鮮新世「清真布層」として塗色されている地域の一部には海成更新統とみられる地層が分布することがわかった．したがってこの調査では各地形面を考慮して表３−１−１−４のような層序区分を使用する．なお，岩見沢地域は市街地のため露頭条件が不良であり，この地域については栗沢地域の調査結果から北海道建築士会空知支部岩見沢分会（１９８９）等を参考にして推定したものである．栗沢地域の主な柱状図を図３−１−１−３に示す．
ｔ１面堆積物（Ｔ１）：ｔ１面を構成する．詳細は不明である．

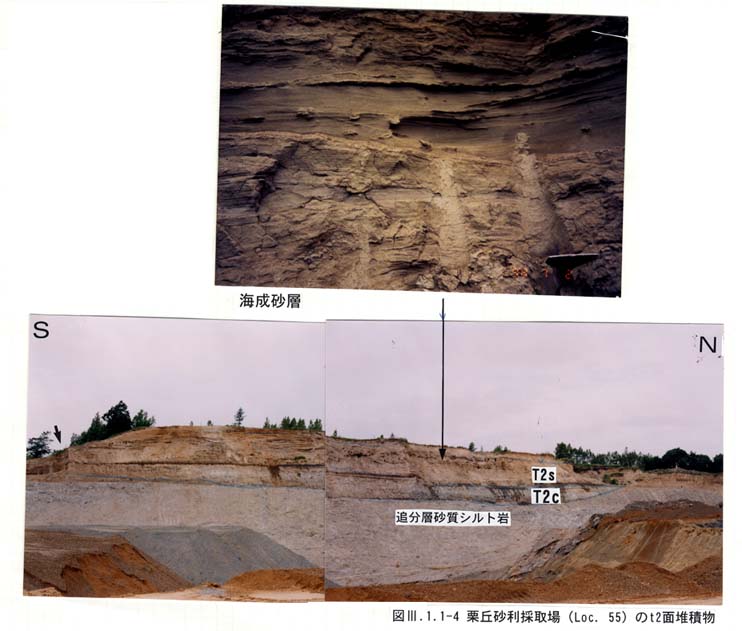

ｔ２面堆積物（Ｔ２）：ｔ２面を構成する．第三系をほぼ平坦な不整合面をもって覆う砂礫・砂層（Ｔ２ｓ）とその下位に谷埋め状に分布する砂質シルト・砂礫層（Ｔ２ｃ）からなる（図３−１−１−４）．Ｔ２ｓ層は層厚３〜１２ｍ，中〜細粒の淘汰のよい砂を主体とし，中〜小規模なトラフ型斜交葉理や平行葉理が発達する．砂層にはしばしばサンドパイプが認められることから海成の砂層とみられる．Ｔ２ｃは有機質な暗青灰色の砂質シルトを主体とし，トラフ状の礫層を挟む．Ｔ２ｃの層厚は確認される限りで最大５〜６ｍである（Ｌｏｃ．５５）．砂質シルトには，しばしば植物片やクルミ球果を含み，花粉群集は冷温帯的で相対的な温暖期を示す（Ｌｏｃ．５６，試料Ｎｏ．５６：表３−１−１−３）．露頭調査や既存ボーリング試料によればＴ２ｓの最高分布高度は６０ｍ前後である（図３−１−１−３，図３−１−１−８−１、図３−１−１−８−２）．この地層は礫層（最大２ｍ）を挟む灰色粘土層（全層厚４ｍ）（ＴＣ）に覆われる．ｔ２面は，後述のｔ３面の１つ前のステージの海成面であり，酸素同位体ステージ７（約２００ｋａ）あるいはステージ９（約３００ｋａ）の堆積物と考えられる．石狩低地東縁南部の早来層（馬追団体研究会，１９８３）に相当する．
ｔ３面堆積物（Ｔ３）：ｔ３，ｔ３'面に分布する堆積物である．泥炭を挟む暗青灰色シルト層（Ｔ３ｍ）と河成および海成の砂礫層（Ｔ３ｓ）からなる．これらは，泥炭・砂礫層を挟む灰色〜灰白色シルト・粘土層（ＴＣｍ）と支笏降下軽石１（Ｓｐｆａ１）の再堆積物を含む粘土層（ＴＣｖ）におおわれる．基底部は砂礫からなり新第三系を不整合に覆う（Ｌｏｃ．１７，Ｌｏｃ．１０Ｂ）．場所によってはｔ２堆積物を不整合に覆うものと推定される．

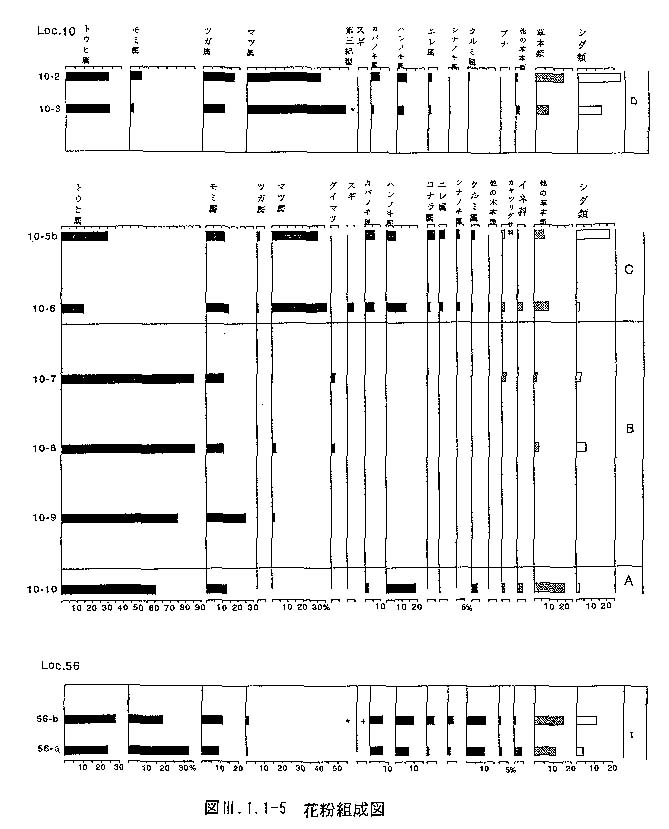

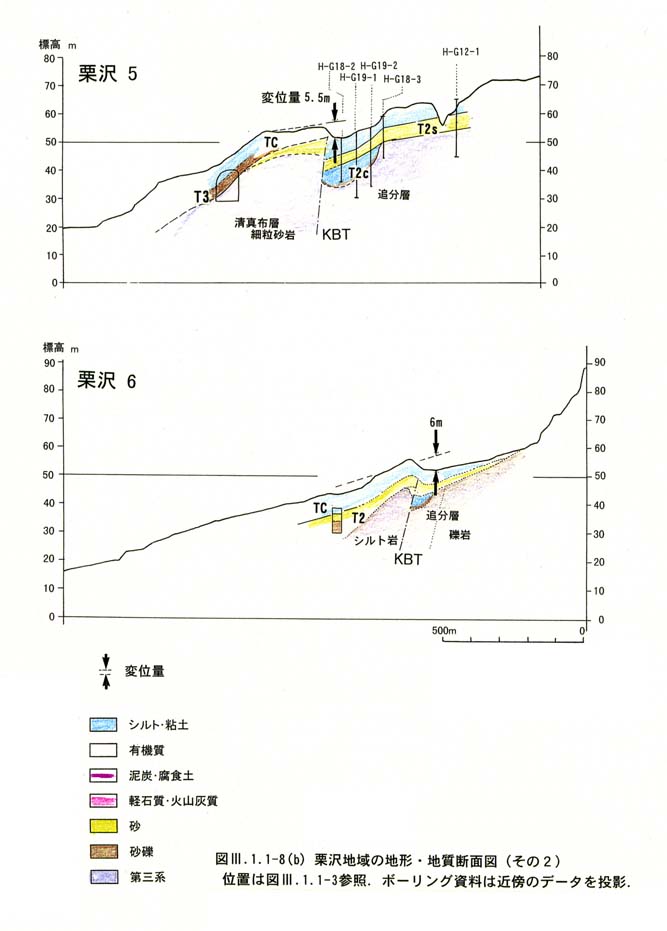

Ｔ３が露頭で連続的に観察できるのはＬｏｃ．１０（図３−１−１−３）である．ここでは下位の有機質シルト層（Ｔ３ｍ）が斜交葉理の発達する砂礫層（Ｔ３ｓ）に覆われる．Ｔ３ｓ層には巣穴状の生痕が認められ，海成の砂礫層とみられる．花粉分析によれば，下位のＴ３ｍから上位のＴ３ｓに向かってトウヒ属が低率化し，冷温帯要素が多様化しているという特徴が認められ，寒冷期から温暖期への温暖化傾向が認められる（図３−１−１−５；表３−１−１−３）．また，Ｔ３ｍ層中の泥炭層の木片（Ｋｒ−１０ｃ：図３−１−１−３のＮｏ．１０−１０と同位置）の１４Ｃ（ＡＭＳ）年代は>４７１５０ｙ．Ｂ．Ｐ．を示す．なお，Ｌｏｃ．１０の西側には多数の地盤ボーリング資料がある．それによれば，Ｔ３ｍ層は山側の下位に厚く，Ｔ３ｓ層は低地側に極めて厚くなっており（図３−１−１−８−１、図３−１−１−８−２），海進期のバリア−ラグーンシステムを連想させる．一方，明らかに海成のＴ３ｓ層の最高分布高度は標高３０ｍ前後であり，これより高い部分では河川成の礫層がＴ３ｍや第三系を直接覆うようになる（Ｌｏｃ．１９；Ｌｏｃ．１７；Ｌｏｃ．５０）．すなわち，ｔ３面は幌向川ぞいから山側の河成面と低地側の海成面の複合した地形面と考えられる．

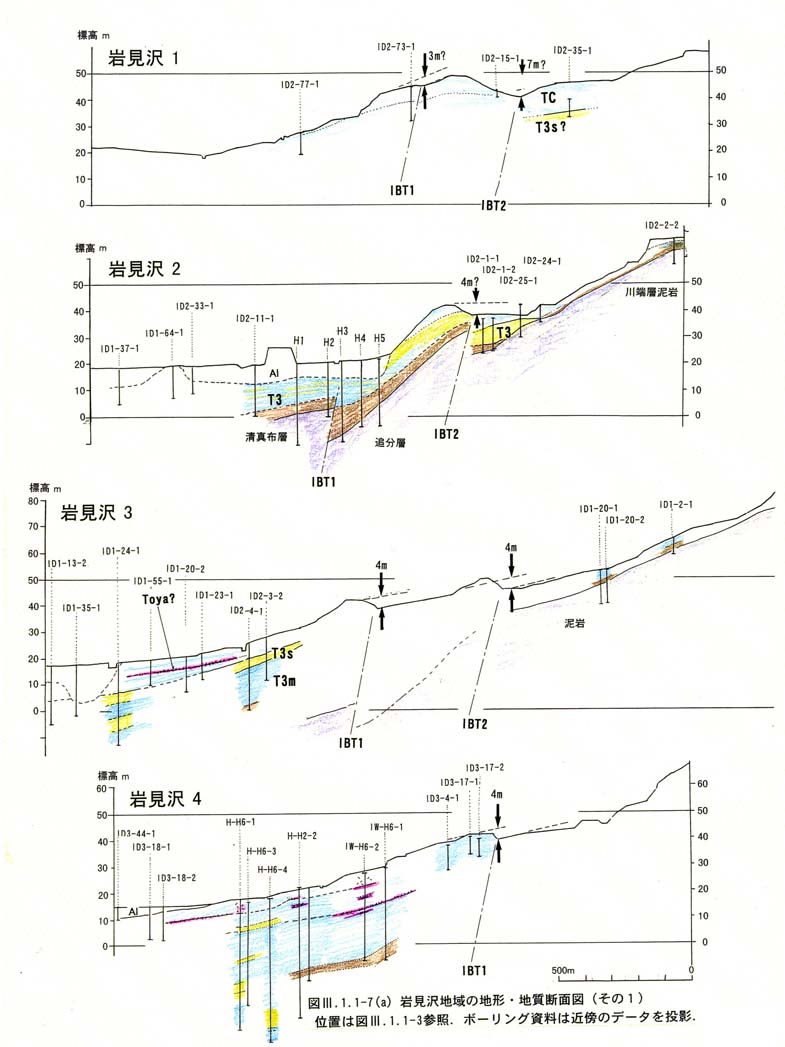

岩見沢地域の既存ボーリング資料によれば，ｔ３'およびｔ３面では堆積物は連続的であり，第三系を基底礫層をもって覆う砂･シルト層（礫層を挟む）とそれをおおう火山灰の薄層に富む粘土･シルト･泥炭･有機質シルト層からなる．これらはそれぞれ栗沢地域のＴ３とＴＣに相当する地層と考えられる．Ｔ３の比較的淘汰のよい砂層の上限高度は，標高３０〜４０ｍ程度であり（図３−１−１−７−１），栗沢地域のＴ３ｓと概ね一致する（なお，既存ボーリングデータ集では標高データを欠くものがあり，数ｍの誤差がある可能性がある）．後述のように，本調査で実施したボーリング調査（緑が丘地区）ではｔ３'面を掘削し，Ｔ３の基底までの層序が明らかにされた．Ｔ３をおおう堆積物（ＴＣ）の最下部にはＴｏｙａテフラ（９０−１００ｋａ）と厚真降下火山灰堆積物４（Ａａｆａ４）が含まれており，Ｔ３は最終間氷期（酸素同位体ステージ５ｅ：１２５ｋａ）の堆積物と考えられる．これらは石狩低地東縁南部の厚真層（馬追団体研究会，１９８３）や野幌丘陵のもみじ台層（矢野，１９８３）に対比され，海成堆積物の分布高度もそれらの地層と大まかに一致する．
ｔ４面堆積物（Ｔ４）：ｔ４面を構成する堆積物の詳細は不明である．既存ボーリングデータによれば，数ｍの砂礫と粘土･シルトからなる（図３−１−１−７−２：岩見沢５）．
ｔ５面堆積物（Ｔ５）：ｔ５面を構成する堆積物である．栗沢町最上川ぞいでは，数ｍの砂礫と粘土･シルトからなる（図３−１−１−３：Ｌｏｃ．４７）．分布から最終氷期の堆積物と推定される．
粘土質堆積物（ＴＣ）：上記の各地形面，特にｔ２面，ｔ３面には各面の堆積物を覆って通常３〜５ｍ，確認されたうちで最大１５ｍ程度の層厚をもつ水成･風成の陸成堆積物が発達している．この堆積物の構成や年代のレンジは各面によって異なっているが，これらを便宜的に段丘面を被覆する粘土質堆積物ＴＣと呼ぶ．大部分は粘土・シルト質堆積物であり，しばしば礫層や泥炭・有機質シルト層，火山灰層をはさむ．

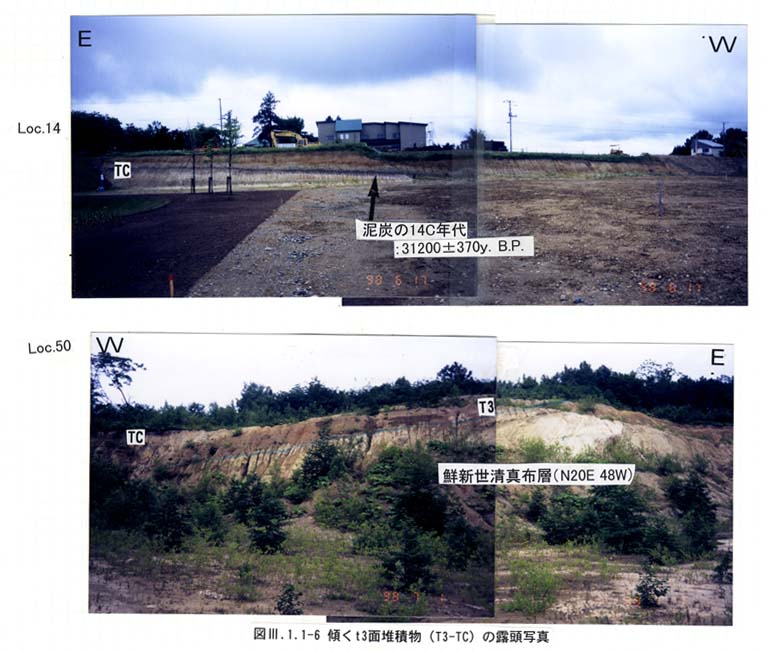

栗沢地域のＴ３の上位に発達するＴＵは，層厚３ｍ〜１０ｍであり，上半部にＳｐｆａ１テフラ（約４０ｋａ）の軽石を含む礫層やこれを散点的に含むシルト層が発達する．再堆積テフラの一部にはＴｏｙａテフラの混合を示唆するような低屈折率の火山ガラスを含むものがある（Ｋｒ３０：表３−１−１−２）．上部の有機質粘土層（Ｌｏｃ．１４：図３−１−１−６）からは３１２００±３７０ｙ．Ｂ．Ｐ．の１４Ｃ（ＡＭＳ）年代が得られた．またＴ３直上の泥炭層の木片からの１４Ｃ年代（ＡＭＳ）は４５，０１０±２，９４０ｙ．Ｂ．Ｐ．である（小峰・八幡，１９９９）．
沖積層（Ａｌ）：既存ボーリング資料によればシルト･粘土･砂･泥炭を主体とする．
A 変位地形

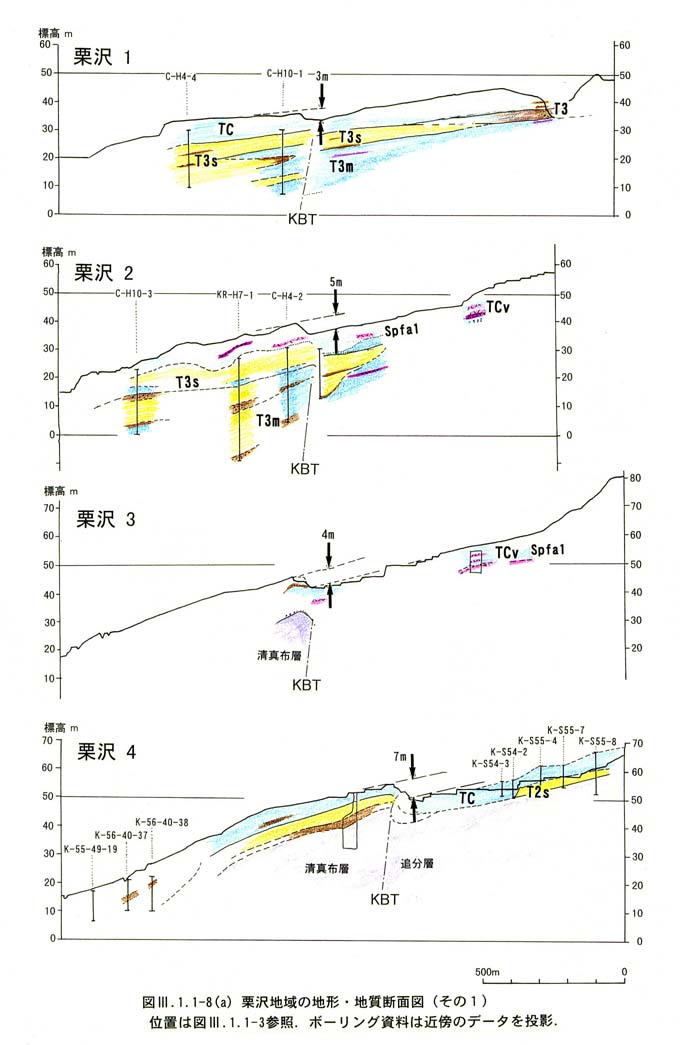

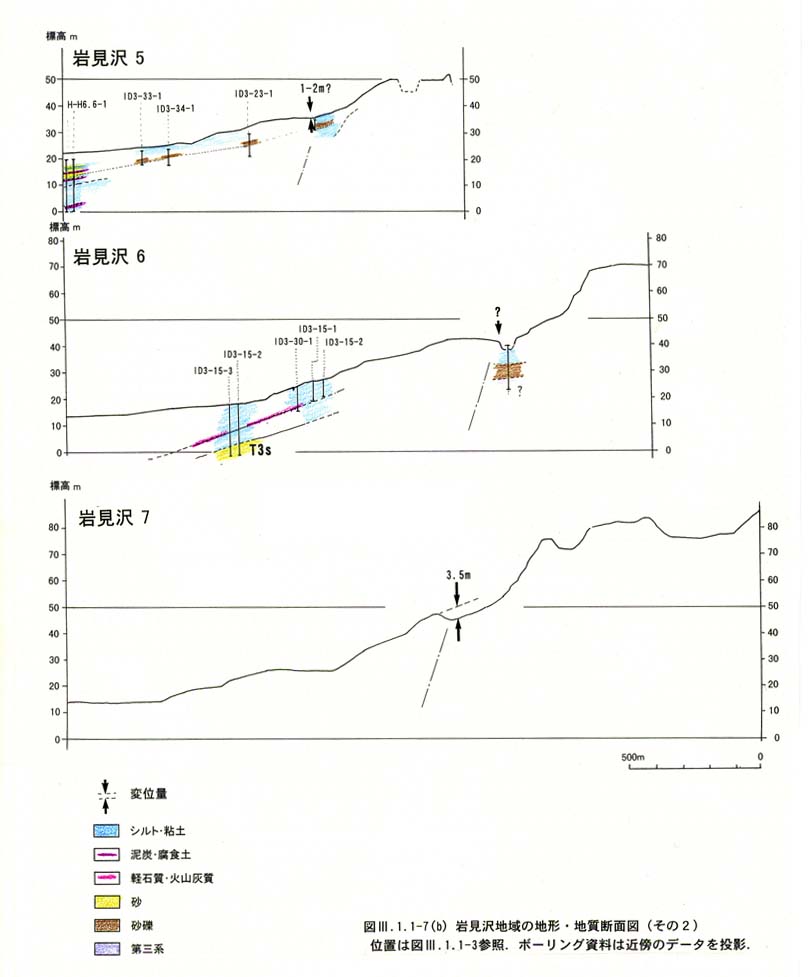

変位地形の簡易測量を行うとともに，栗沢町・岩見沢市の１／２，５００都市計画平面図から地形断面図を作成した（図３−１−１−７−１、図３−１−１−７−２；図３−１−１−８−１、図３−１−１−８−２）．
岩見沢断層と栗沢断層の主撓曲崖の比高はｔ３面でおおむね２０ｍ程度である．ｔ３面の年代を１２５ｋａとすると，平均変位速度は概ね０．１〜０．２ｍ／ｋｙｒ．以上とみられる．地層の連続性から見ると撓曲構造というよりはむしろ傾動に近い．断面図をみると岩見沢地域のｔ３面とｔ３'面は，本来は同じ面で，撓曲により面の傾斜が大きくなった面がｔ３面ともとらえられる．
両断層の逆向き小崖の上下変位量は岩見沢断層で４ｍ以下，栗沢断層で７ｍ以下である．ＩＢＴ１はｔ３面で上下変位量は３〜４ｍと明瞭であるが，ｔ４面では１．５ｍとやや不明瞭になる．ＩＢＴ２はｔ３面での上下変位量は４〜７ｍであるが，北側のｔ５面では不明瞭である．ＫＢＴの上下変位量はｔ２面では５．５〜７ｍ，ｔ３面で上下変位量は３〜５．５ｍとばらついている．
地形判読の項で述べたように，逆向き小崖の山側にはトラフ状の凹地が認められる．既存ボーリング資料によればこの部分には，Ｔ２ｃやＴＣの谷埋め堆積物が分布する（図３−１−１−８−１、図３−１−１−８−２）．したがって，これらは断層崖に沿って形成した古い埋積谷（現在で言えば，たとえば馬追断層のフモンケ川の谷）の跡とみられる．つまり，崖の見かけの変位量にばらつきがあるのは，侵食と埋積によって実際の変位量が修飾されているためと考えられる．
B 断層露頭
栗沢断層（ＫＢＴ）の断層露頭については，活断層研究会（１９９１）に幌向川ぞいの露頭（Ｌｏｃ．１０の西側）の記載がある．また，最近，小峰・八幡（１９９９）が栗沢町由良の造成地の露頭（Ｌｏｃ．０）を記載した．これらは現在法面が被覆されて観察することができない．本調査で新たに加茂川２号線（Ｌｏｃ．５５）の採石場露頭でＴ２を切る西上がり逆断層を発見した．

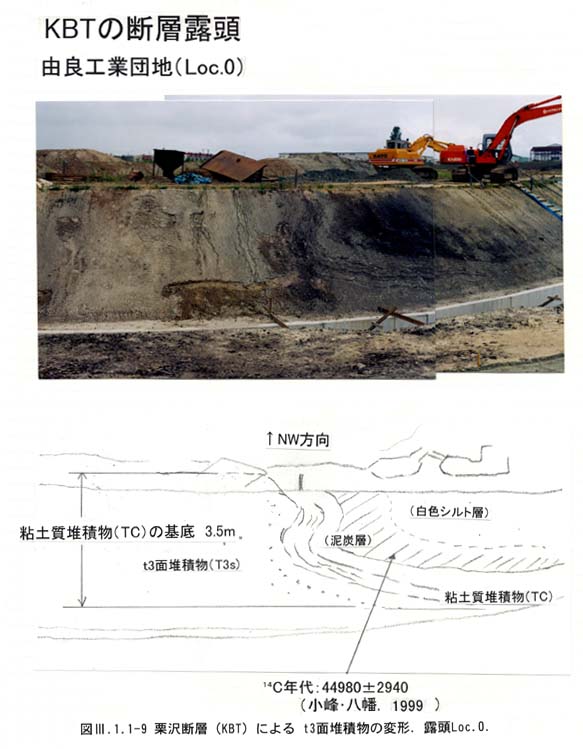

由良工業団地東側（Ｌｏｃ．０）： 小峰・八幡（１９９９）が記載した露頭である．調査者の一人田近が八幡の案内によって観察した（図３−１−１−９）．ここでは砂礫層（Ｔ３ｓ）を覆って有機質粘土層，泥炭層，灰色粘土層（ＴＣｍ）が分布する．断層は確認できないが，これらは明瞭な東下がりの撓曲変形を示す．泥炭層の上下変位量は約３．５ｍ（法面の比高は３．２ｍ）であり，泥炭中の材の年代は１４Ｃ（ＡＭＳ）年代は４４，９８０±２，９４０ｙ．Ｂ．Ｐ．（小峰・八幡，１９９９）である．したがって，平均上下変位速度はＬｏｃ．０で約３．５ｍ／４５ｋｙｒ．から０．０７ｍ／ｋｙｒ．（Ｃ級上位）となる．

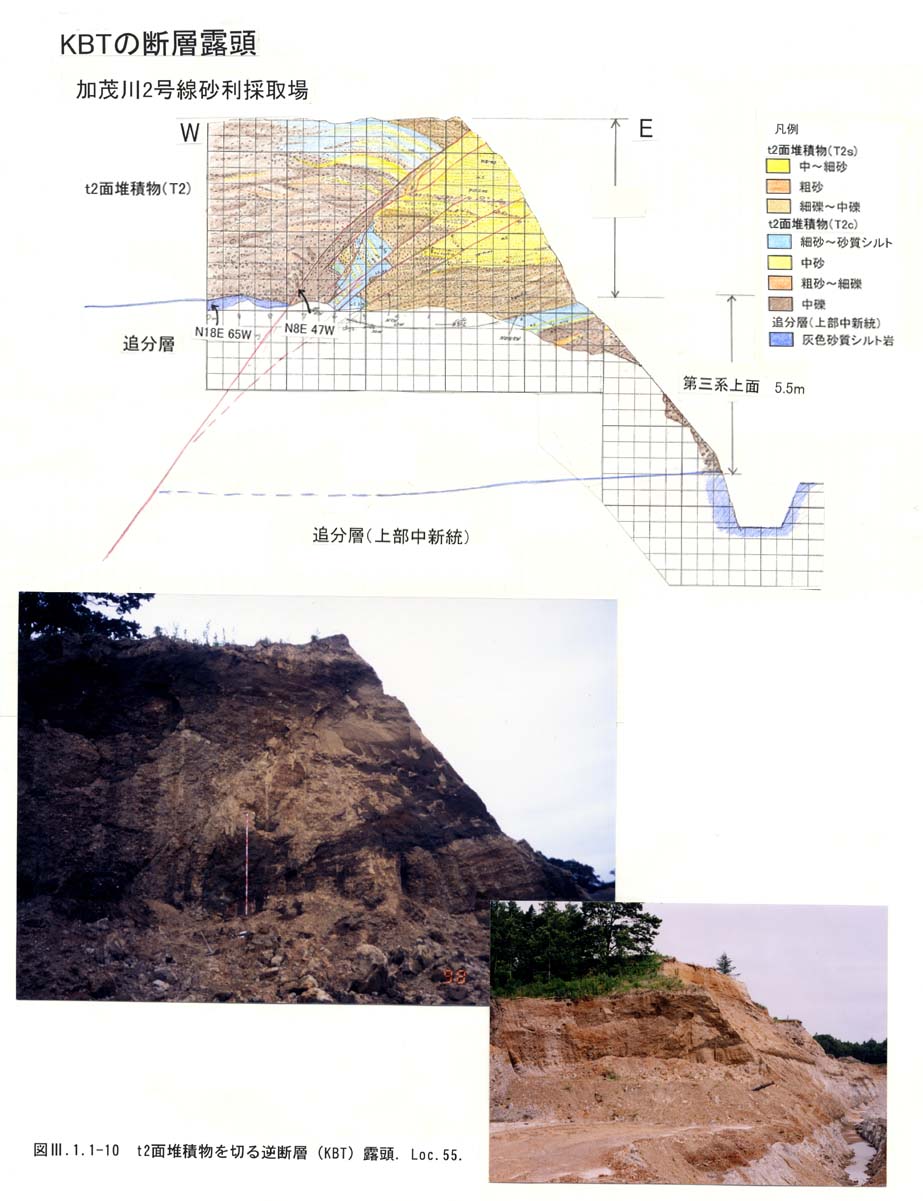

加茂川２号線砂利採取場（Ｌｏｃ．５５）： Ｌｏｃ．５５では上部中新統追分層を覆ってシルト・礫層（Ｔ２ｃ）および砂層（Ｔ２ｓ）が分布する（図３−１−１−１０）．Ｔ２層基底は西傾斜の逆断層により約５．５ｍ変位している．断層はＴ２層で分岐し緩傾斜となっている．断層面の走向傾斜はほぼ基盤の追分層の層理の構造に一致しており，この断層（ＫＢＴ）は層面すべり断層と考えられる．土砂採取のため最新活動期や複数の活動イベントを示す現象はみられなかった．Ｔ２層基底の年代を２００ｋａとすると，変位は５．５ｍ／（２００）ｋｙｒ．であり，平均上下変位速度は概ね０．０４ｍ／ｋｙｒ．である．
岩見沢断層や栗沢断層の主撓曲に関するデータは得られていない．撓曲部ではの粘土・泥炭・礫層（ＴＵ）が西に６−８゜傾斜するのが観察できる（図３−１−１−６）．
