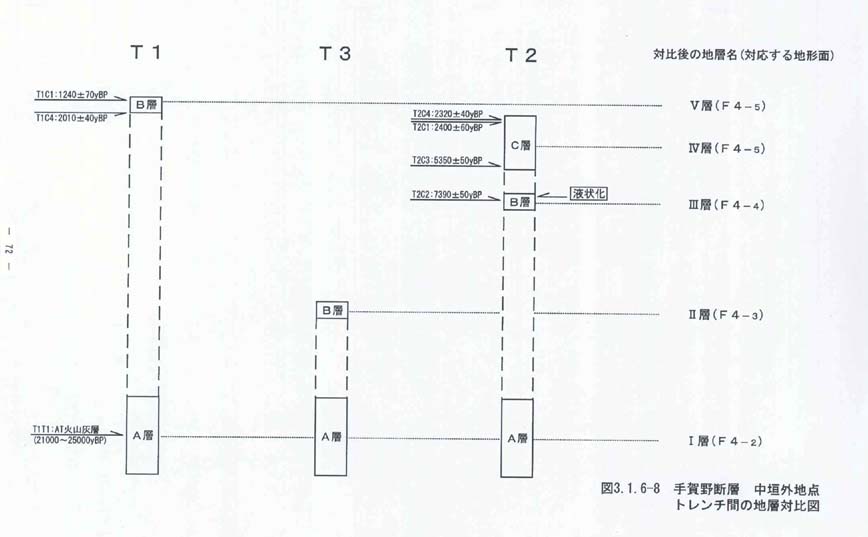

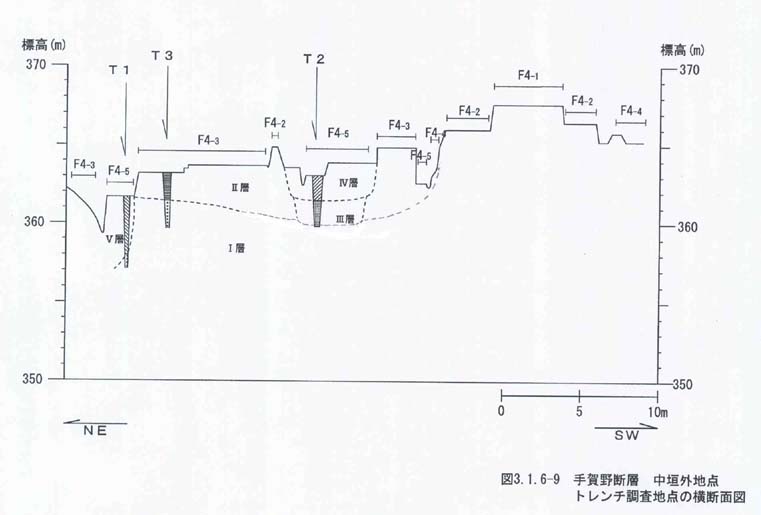

手賀野断層中垣外地点における各トレンチ毎の地質記載を３−１−４でおこなったが，ここでは，^１４Ｃ年代測定，火山灰分析結果，層相の類似性および地形面との関係から，各トレンチの地層対比を行った。その結果，トレンチ実施位置においては，下位から�T層〜�X層に区分され，図３−１−６−８のように対比される。図３−１−６−９にトレンチ調査地点の地質横断面図を示す。

�T層はＴ１トレンチでＡＴ火山灰を挟む地層で，形成時期は２００００年前〜２５０００年前と推定され，Ｆ４−２面に対応する地層である。Ｔ１トレンチのＡ層とＴ２トレンチのＡ層およびＴ３トレンチのＡ層が�T層に相当する。

�U層はＴ３トレンチのＢ層で，形成時期は不明である。Ｆ４−３面に対応する地層である。

�V層はＴ２トレンチで液状化がみられたＢ層で，形成時期は７０００年前〜８０００年前と推定され，Ｆ４−４面に対応する地層である。

�W層はＴ２トレンチのＣ層で，形成時期は２０００年前〜５４００年前と推定され，Ｆ４−５面に対応する地層である。

�X層はＴ１トレンチのＢ層で，形成時期は１０００年前〜２０００年前と推定され，Ｆ４−５面に対応する地層である。

（ｂ）断層の通過位置の検討

ここでは，空中写真図化結果から推定される手賀野断層の位置を検討した。

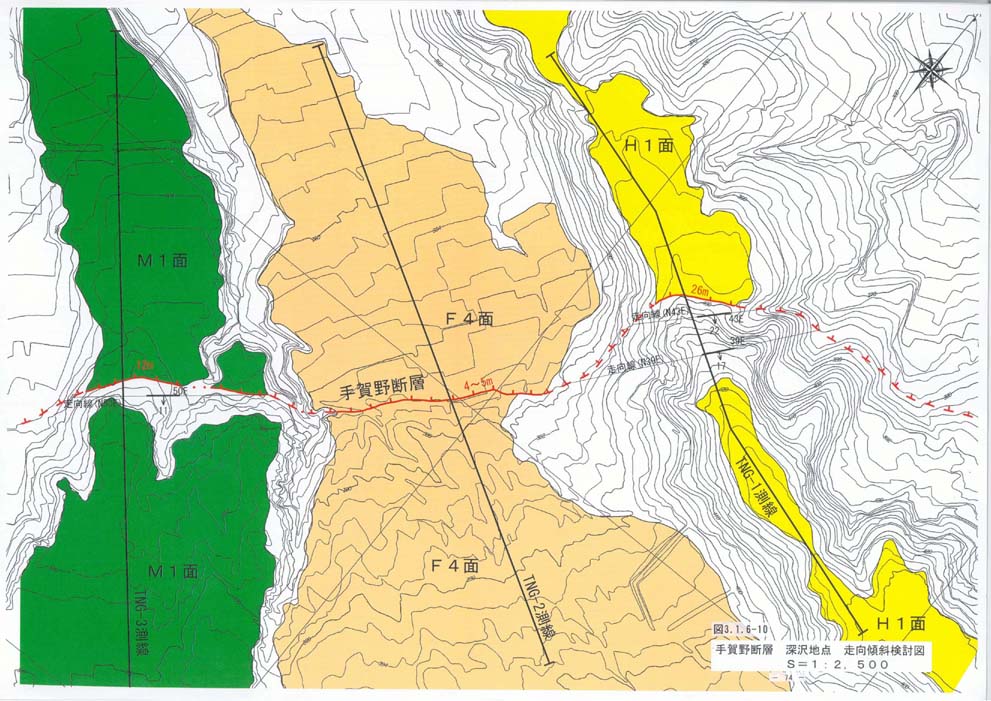

深沢地点の手賀野断層はＨ１面とＭ１面付近で沈降側（北西）に向かって凸な弧状の形態となり，低角逆断層であることを示す（図３−１−６−１０）。地形的に認められる手賀野断層の分布から断層面の走向傾斜を推定した。Ｈ１面付近の変位地形の分布から，断層面の走向傾斜はＮ４３Ｅ２２ＳＥおよびＮ３９Ｅ１７ＳＥと推定され，Ｍ２面付近の変位地形の分布から，断層面の走向傾斜はＮ５０Ｅ１１ＳＥと推定される。当地点の手賀野断層は北東−南西走向で，１０〜２０°南東傾斜であると考えられる。

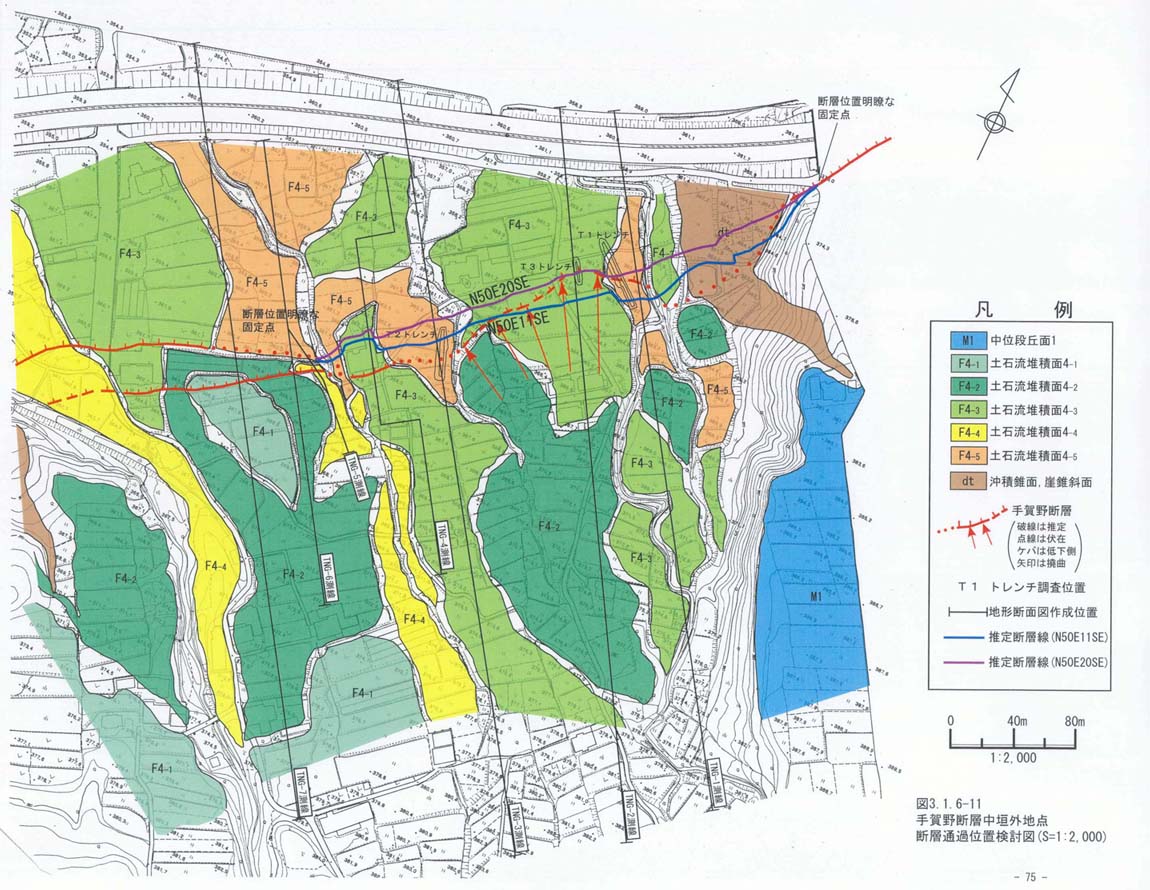

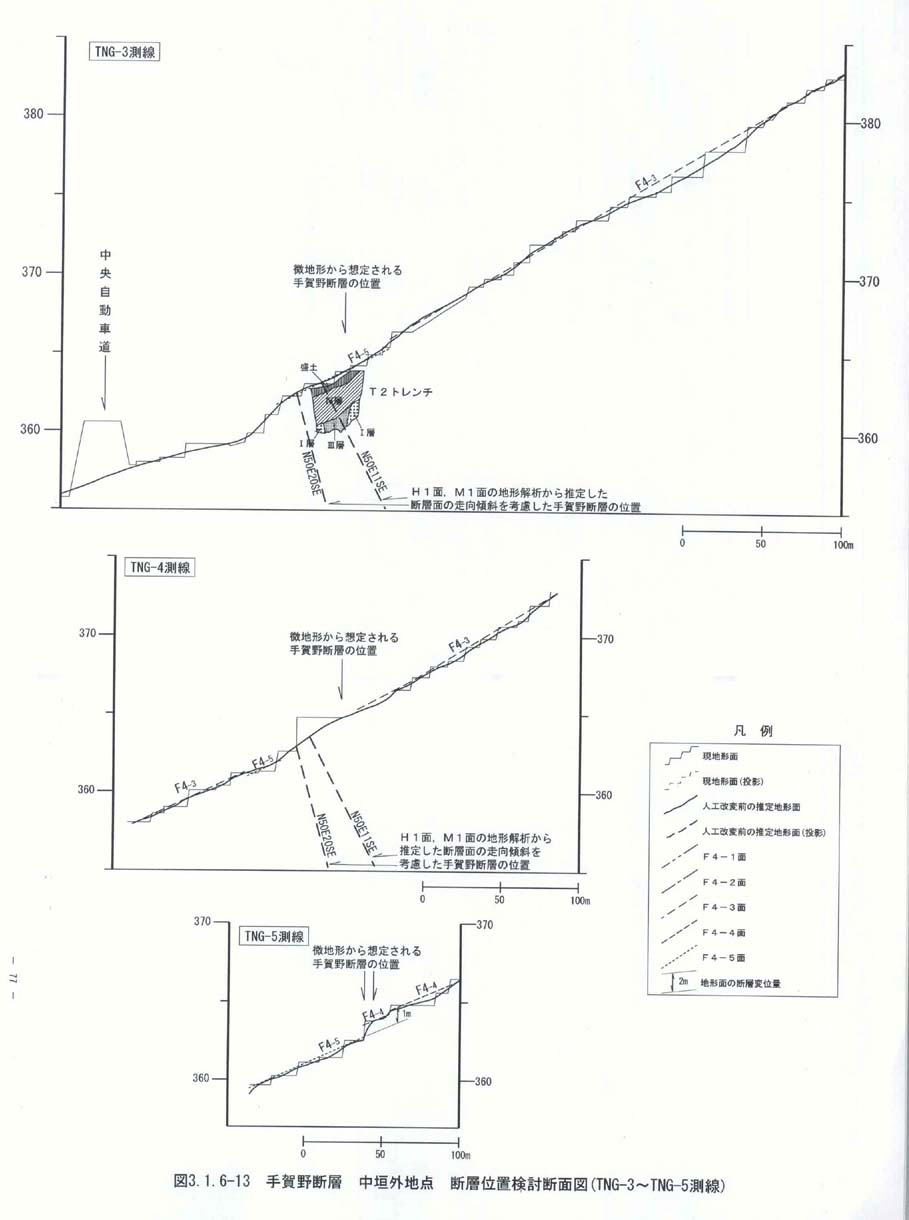

上記の地形情報に基き推定した深沢地点における手賀野断層の走向傾斜から，トレンチ調査を実施した中垣外地点の手賀野断層の分布を検討した（図３−１−６−１１）。地形的に明瞭な断層通過位置２点を固定点として，Ｎ５０Ｅ１１ＳＥ〜Ｎ５０Ｅ２０ＳＥの断層面を想定すると平面的には図３−１−６−１１に示す位置を通過し，断面的には図３−１−６−１２および図３−１−６−１３に示す位置に分布する。変位地形の分布から想定した断層位置（図３−１−６−１１の赤ライン）と断層面の走向傾斜から想定した断層位置（図３−１−６−１１の紫と青ライン）はやや前後する区間があるもののほぼ一致する。

トレンチ実施位置との関係をみると，Ｔ１トレンチでは，上記の断層傾斜角１１°〜２０°の範囲での想定位置を満たしており，Ｔ３トレンチでは傾斜角２０°程度の想定位置を満たしている。しかし，この両トレンチでは，変位地形として認定した地表の段差直下に断層が認められなかったし，掘削範囲においても地層の連続性が確認された。従って，断層はＴ１およびＴ３トレンチの掘削範囲外を通っている可能性がある。図３−１−６−１１に示すように断層傾斜角１１°での想定位置は，Ｔ１トレンチの南端付近，Ｔ３トレンチで掘削範囲外であることから，断層の傾斜角度がさらに緩ければ，Ｔ１トレンチ掘削範囲よりさらに南側になる可能性も考えられる。ただし，低角度断層の場合，断層面の走向はかなり振れるため，この検討はあくまで参考程度の精度である．
