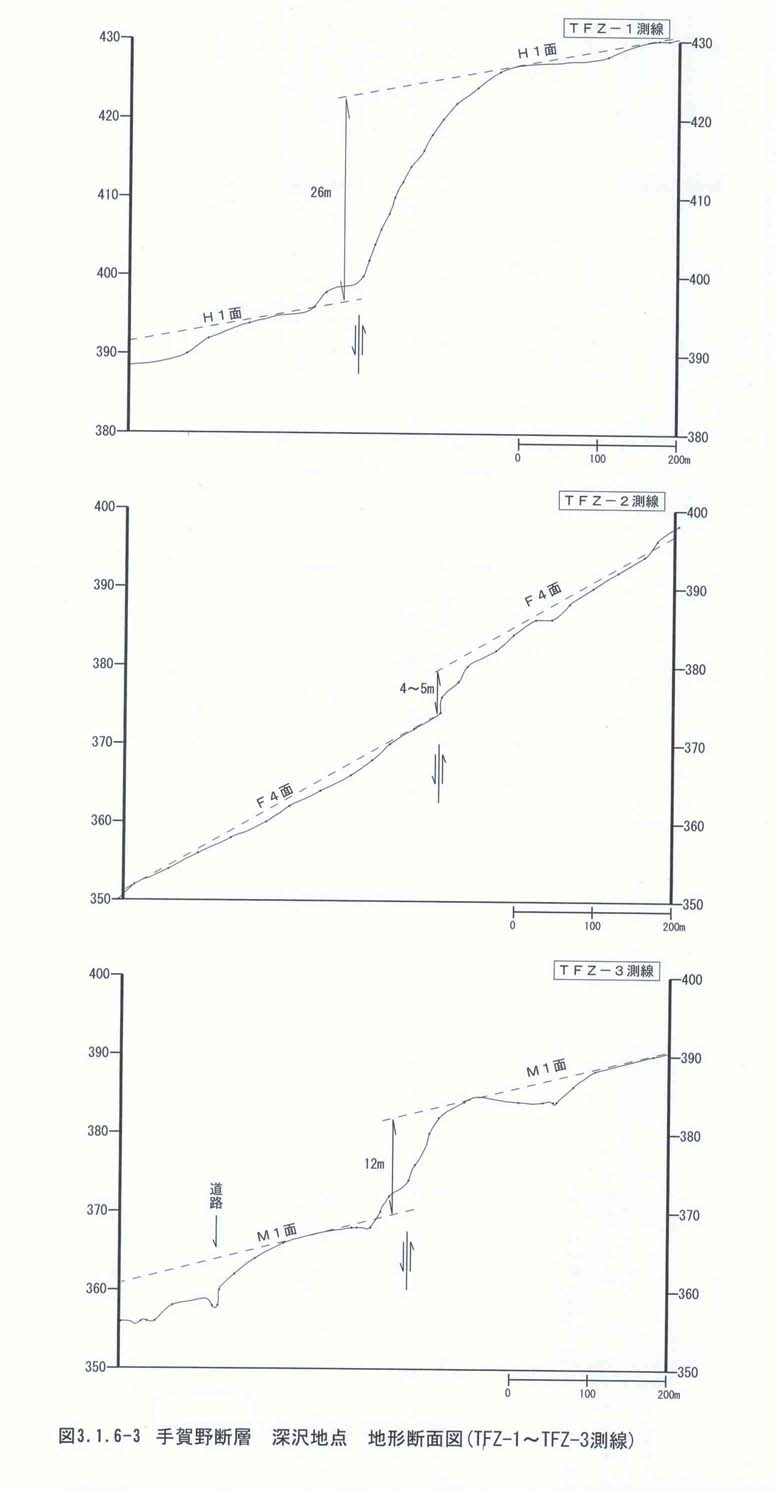

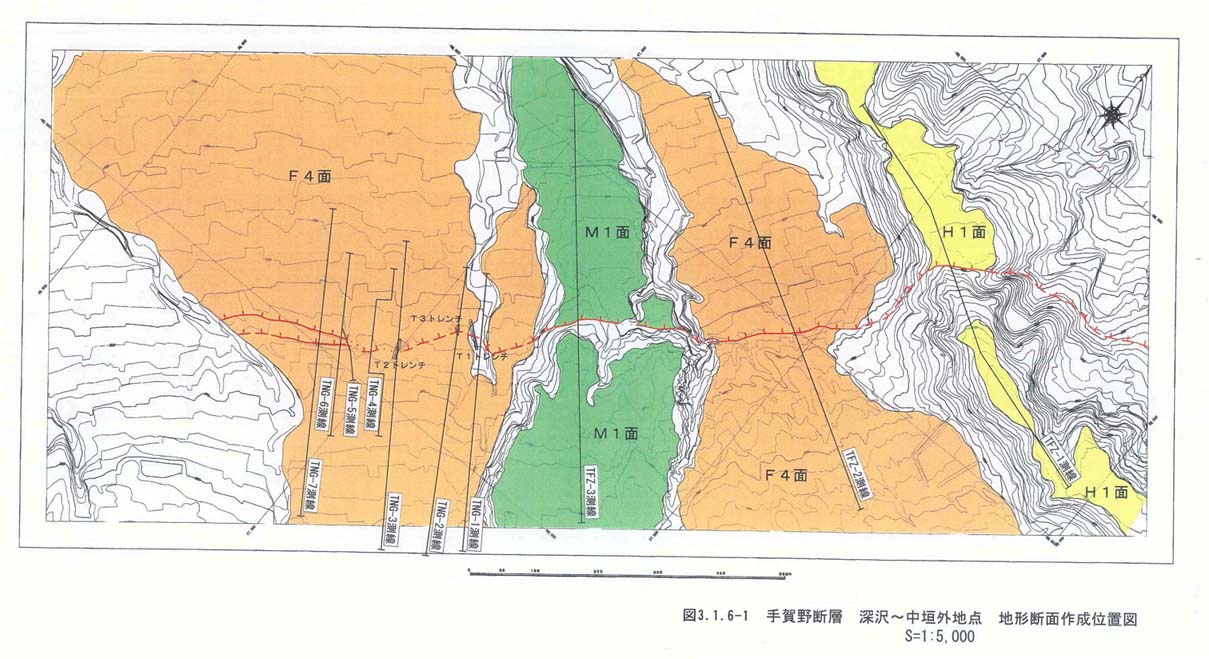

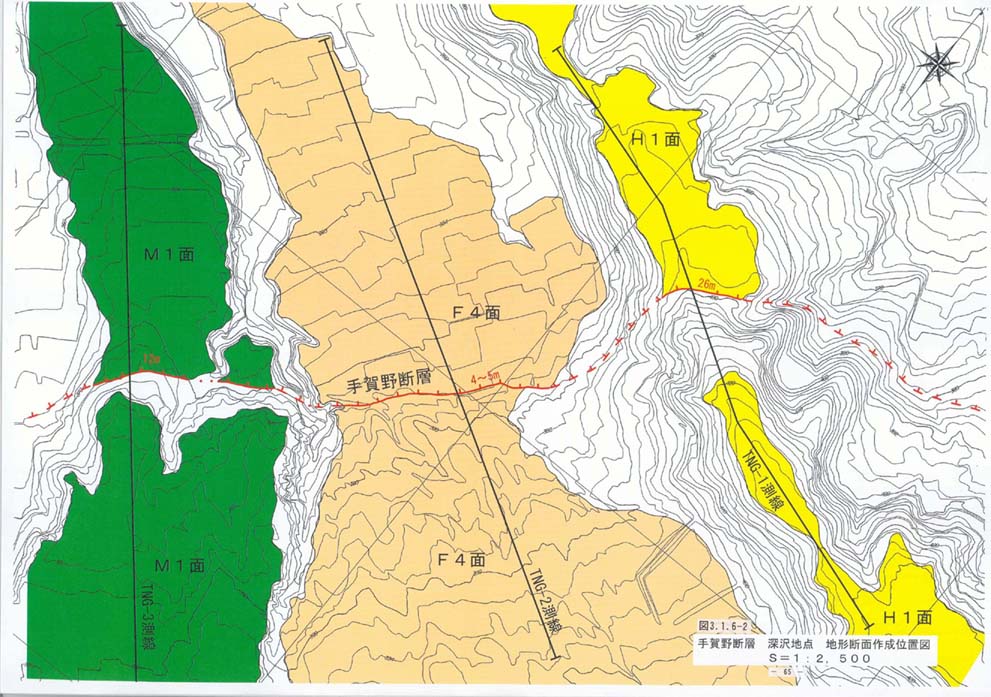

図３−１−６−１に示す範囲の手賀野断層はほぼ一連の断層として判読でき，南西では２条に分岐する。手賀野断層によるＨ１面とＭ１面およびＦ４面の鉛直変位量は，それぞれ約２６ｍ，約１２ｍ，４〜５ｍと見積もられる（図３−１−６−３）。手賀野断層はＨ１面とＭ１面付近で沈降側（北西）に向かって凸な弧状の形態となり，低角逆断層であることを示す（図３−１−６−２）。

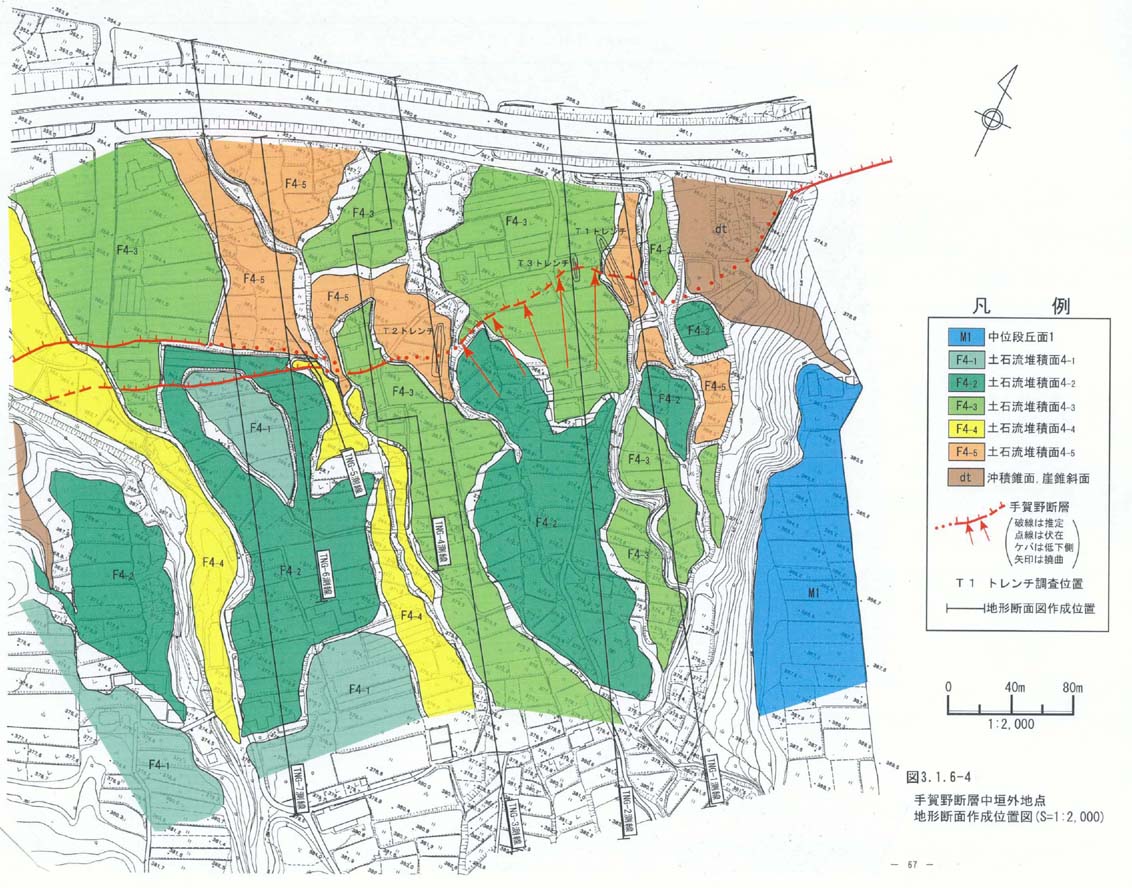

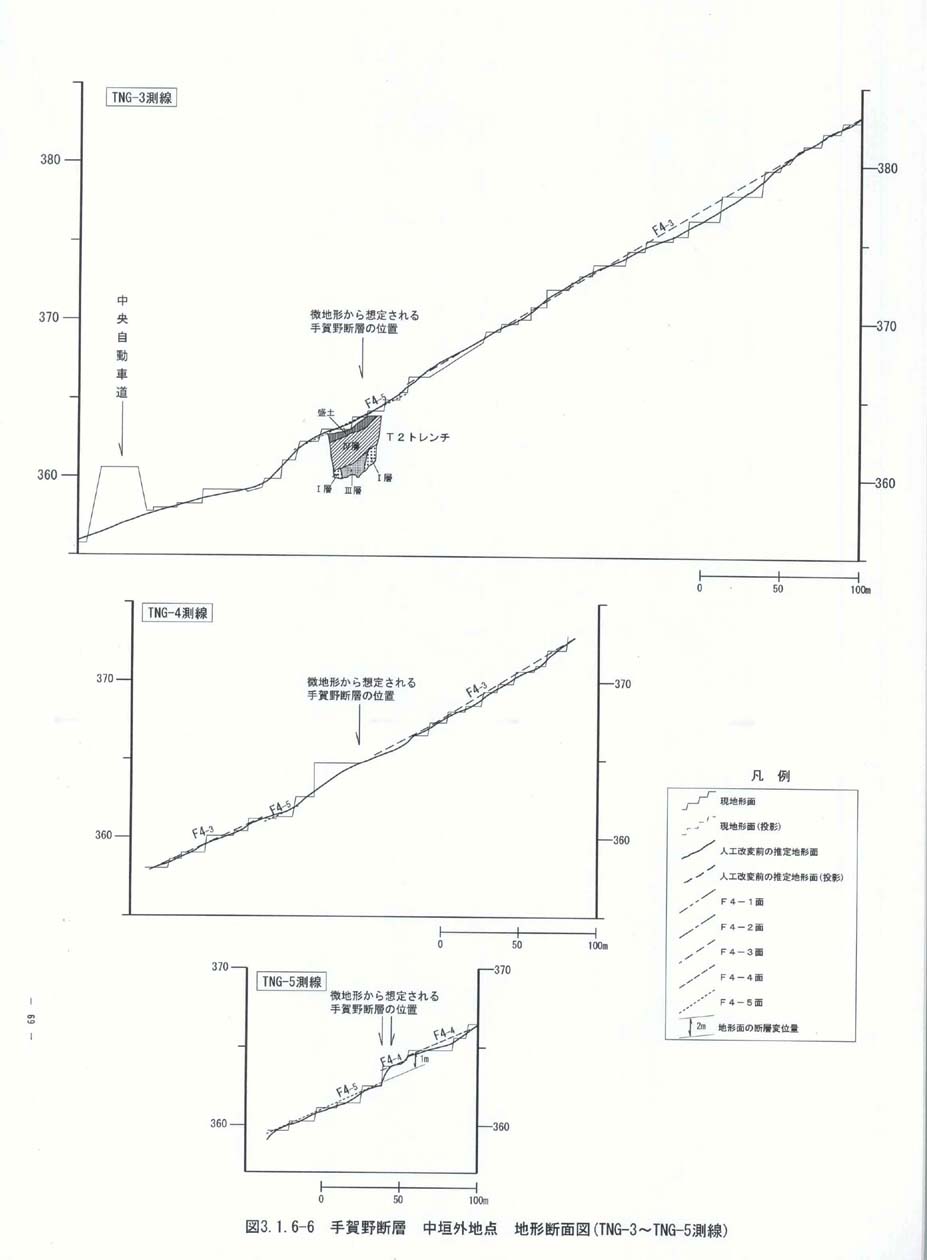

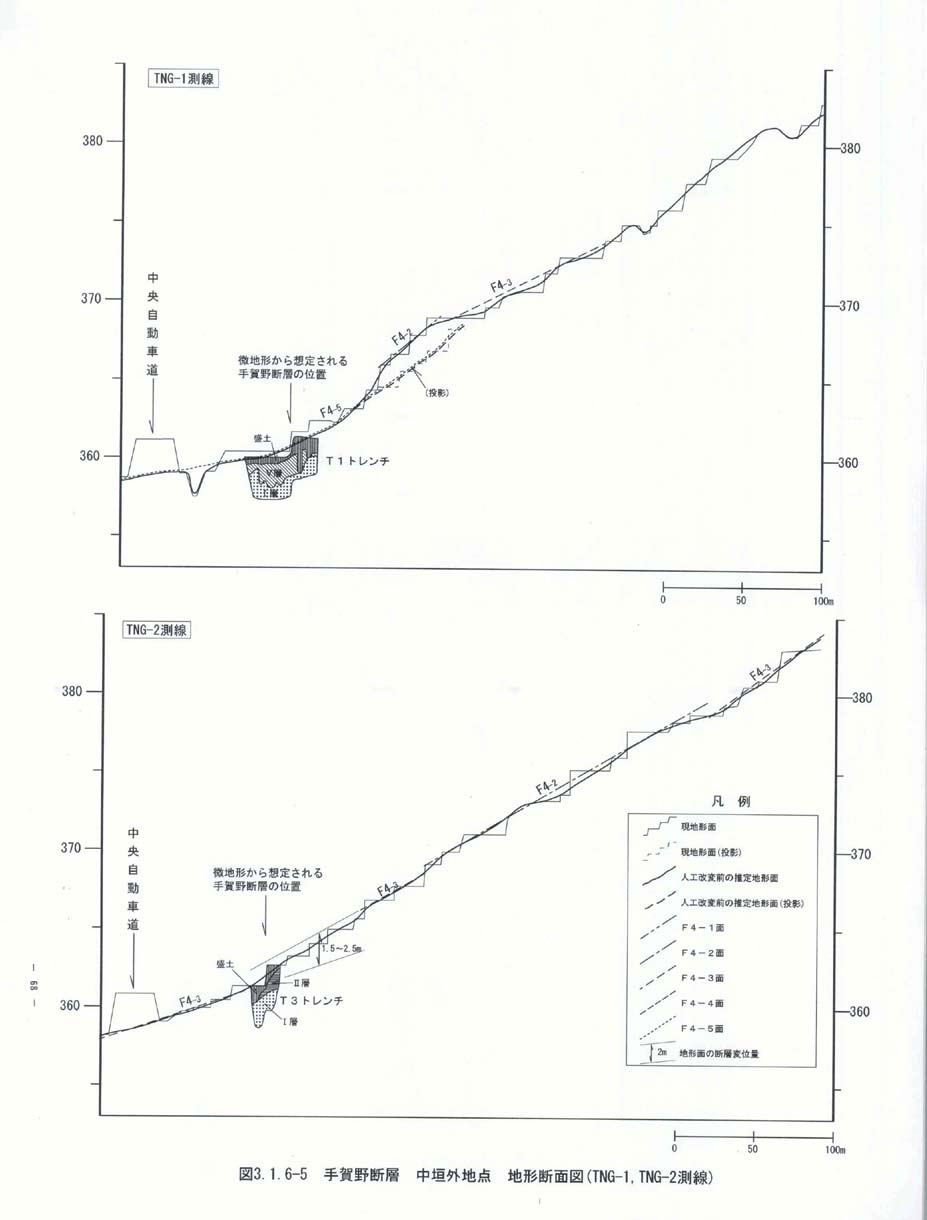

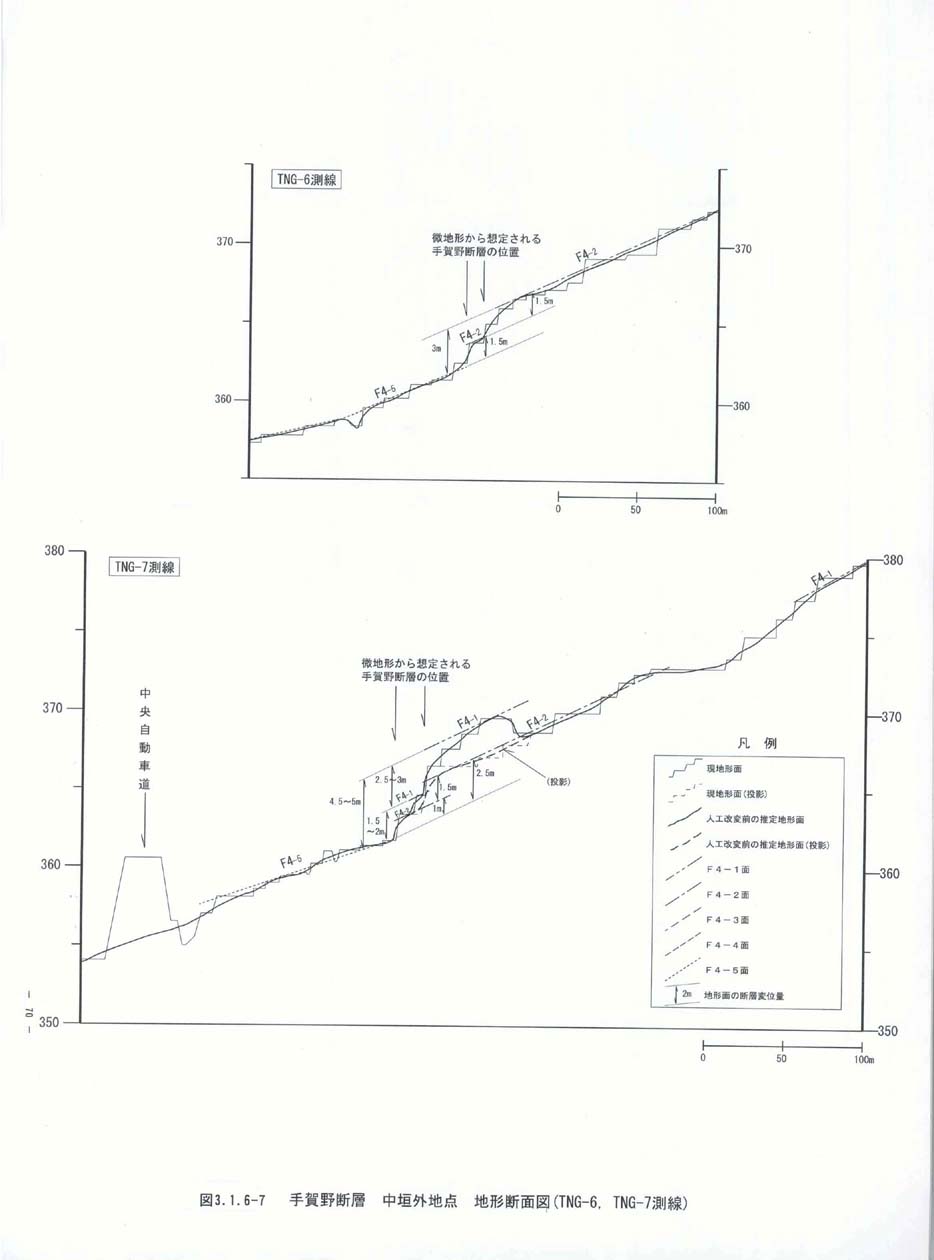

トレンチ調査地点の周辺ではＦ４面が分布する。茄子川や坂本川の氾濫やＦ４面中の小河川による開析でＦ４面には複数の亜段が発達し，Ｆ４面は上位の地形面からＦ４−１面〜Ｆ４−５面に細区分される（図３−１−６−４）。手賀野断層は図３−１−６−４の範囲の北東端のＭ１面や西半部のＦ４−１，Ｆ４−２およびＦ４−３面では明瞭な断層崖として認められるが，中央〜北東のＦ４−３およびＦ４−５面では撓曲崖的な形態を示しやや不明瞭である。変位地形はＦ４−１面，Ｆ４−２面，Ｆ４−３面，Ｆ４−４面で，低断層崖や撓曲崖として認定でき，Ｆ４−５面に変位地形はない。図３−１−６−５と図３−１−６−６および図３−１−６−７に手賀野断層を横断する地形断面図を示す。手賀野断層による鉛直変位量はＦ４−１面で４．５〜５．０ｍ（図３−１−６−７のＴＮＧ−７測線），Ｆ４−２面で約３．０ｍ（図３−１−６−７のＴＮＧ−６測線），Ｆ４−３面で１．５〜２．５ｍ（図３−１−６−５のＴＮＧ−２測線），Ｆ４−４面で約１．０ｍ（図３−１−６−６のＴＮＧ−５測線）である。ＴＮＧ−５測線とＴＮＧ−６測線およびＴＮＧ−７測線については，断層の沈降側に変位基準面を浸食・埋積して新規の堆積物（Ｆ４−５面構成層）が分布しているため，変位量はやや大きめの値である可能性がある。表３−１−６−１に空中写真図化から作成した復元地形図に基づいて推定した手賀野断層の鉛直変位量を示す。

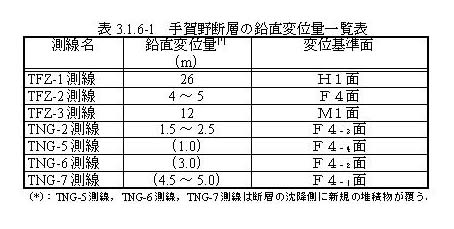

表３−１−６−１　手賀野断層の鉛直変位量一覧表
