（ａ）トレンチ法面の地質
Ｔ２トレンチには主に砂礫層からなる土石流堆積層が分布し，下位からＡ層，Ｂ層およびＣ層に区分される。Ｂ層はＡ層を不整合で覆い，Ｃ層はＡ層とＢ層を不整合で覆う。Ａ層は礫含有率の高い礫層からなる。Ｂ層はシルト層や砂層および砂礫層からなり，Ｂ１層〜Ｂ４層に４区分される。主にシルトからなるＢ１層には液状化が認められ，液状化によるシルト脈はＢ２層とＢ３層およびＢ４層を貫きＣ層に覆われる。Ｃ層はＣ１層〜Ｃ７層に７区分される。Ｃ層下部（Ｃ１層，Ｃ２層，Ｃ３層）は砂礫主体で，Ｃ層上部（Ｃ４層，Ｃ５層，Ｃ６層，Ｃ７層）は砂および腐植土主体の層相である。Ｂ３層は１４Ｃ年代測定から７３９０±５０ｙＢＰの年代値が得られた。Ｃ層は１４Ｃ年代測定から５３５０±５０ｙＢＰと２４００±６０ｙＢＰおよび２３２０±４０ｙＢＰの年代値が得られた。
Ｔ２トレンチでは断層は出現しなかったが，強震現象とみられる液状化が認められた。液状化によるシルト脈がＢ３層を貫きＣ層に覆われることから，液状化の時期は７３９０±５０ｙＢＰから５３５０±５０ｙＢＰの間である。（図３−１−４−４）
@Ａ層：礫層（礫含有率高い．締まっている）
トレンチ起点側（北東壁のＴＤ＝２．５〜１１ｍ，南西壁のＴＤ＝３〜１１．５ｍ）およびトレンチ終点側（北東壁のＴＤ＝２５〜３０．５ｍ，南西壁のＴＤ＝２６〜３１ｍ）に分布する。Ａ層はＢ層およびＣ層に覆われる。
本層は亜円礫および亜角礫を主体とする礫層からなる。礫平均径５〜１０ｃｍで概ね揃っており，礫含有率は８０％程度と高い。マトリックスはシルト混じり粗粒砂で，浅黄（５Ｙ ７／３，２．５Ｙ ７／３）やにぶい黄（２．５Ｙ ６／３）およびオリーブ黄（５Ｙ ６／３）を呈する。締まりが良い。
AＢ１層：シルトおよび砂層（液状化層）
トレンチ中央部（北東壁のＴＤ＝１３．７〜１５．６ｍ，南西壁のＴＤ＝１２．８〜１３．８ｍ）およびトレンチ終点側（北東壁のＴＤ＝２２．１〜２４．６ｍ）に分布する。
本層は砂質シルトとシルト質砂および中粒〜細粒砂からなる。砂質シルトとシルト質砂は灰オリーブ（５Ｙ ５／２，７．５Ｙ ５／２）やオリーブ灰（５ＧＹ ５／１）を呈し，酸化部では明黄褐（２．５Ｙ ６／６，２．５Ｙ ６／８）を呈する。中粒〜細粒砂は灰（７．５Ｙ ５／１，１０Ｙ ５／１）を呈する。
本層は，脈として上位層を貫いたり，Ｃ層堆積前の旧地表面を覆う様相を呈しており，液状化によるものと判断される。
本層はＢ２層とＢ３層およびＢ４層を貫き，Ｃ１層に覆われる。液状化による脈状や噴出相はみられるが，本層の初生的な堆積相は出現しない。
BＢ２層：砂礫層（マトリックス極粗粒砂）
トレンチ中央部〜終点側にかけて（北東壁のＴＤ＝９．５〜２６ｍ，南西壁のＴＤ＝１０〜２８ｍ）分布する。Ａ層を覆い，Ｂ３層とＢ４層とＣ１層およびＣ２層に覆われる。また液状化したＢ１層に貫かれる。
本層は礫平均径５〜１５ｃｍの亜角礫および角礫からなる砂礫層である。マトリックスは極粗粒砂からなる。にぶい黄褐（１０ＹＲ ５／３，１０ＹＲ ５／４）や黄褐（１０ＹＲ ５／６）や暗褐（１０ＹＲ ３／３）を呈し，酸化部は赤褐色（５ＹＲ ４／６，５ＹＲ ４／８，２．５ＹＲ ４／８）を呈する。
CＢ３層：砂層および砂礫層（中粒砂．葉理発達，１４Ｃ年代：７３９０±５０ｙＢＰ［Ｔ２Ｃ２］）
トレンチ中央部付近（北東壁のＴＤ＝１２〜２０ｍ，南西壁のＴＤ＝１１．５〜１４．５ｍ）に分布する。Ｂ２層を覆い，Ｂ４層に覆われる。また液状化したＢ１層に貫かれる。
本層は砂を主体とし，砂礫層を伴う。砂は主に中粒砂からなり，粗粒砂と極粗粒砂と砂質シルトおよび細粒砂を含む。層理や葉理が発達し，緩く北西に傾斜する。中粒砂や粗粒砂は黄褐（２．５Ｙ ５／３，２．５Ｙ ５／４，２．５Ｙ ５／６）や灰オリーブ（５Ｙ ５／２）を呈し，砂質シルトや細粒砂は灰（５Ｙ ５／１，５Ｙ６／１）や灰オリーブ（７．５Ｙ ５／２）を呈する。
DＢ４層：砂礫および礫混じり砂層（マトリックス極粗粒砂）
トレンチ中央部付近（北東壁のＴＤ＝１１．５〜１６ｍ，南西壁のＴＤ＝１１．５〜１６ｍ）に分布する。液状化したＢ１層は本層中にブロック状に断続的に分布するほか，噴出相として本層を覆う。
本層は亜角礫および角礫主体の砂礫層で亜円礫を伴う。礫は平均径３〜１０ｃｍで，最大径は３５ｃｍである。礫種は濃飛流紋岩礫が主体で花崗岩礫や美濃帯堆積岩礫を伴う。マトリックスは極粗粒砂で灰黄（２．５Ｙ ６／２）や灰オリーブ（５Ｙ ５／２）および灰色（７．５Ｙ ６／１，７．５Ｙ ５／１）を呈する。
EＣ１層：砂礫層（マトリックス極粗粒砂．酸化顕著）
トレンチ起点側（北東壁のＴＤ＝１〜１１ｍ，南西壁のＴＤ＝２〜１２ｍ）でＡ層とＢ層を不整合に覆って分布する。Ｃ２層やＣ３層およびＣ４層に覆われる。
本層は礫径１０〜２５ｃｍの亜角礫および角礫からなる砂礫層である。マトリックスは細礫を含む極粗粒砂からなる。全体に酸化しており，にぶい赤褐（５ＹＲ ４／３）やにぶい黄褐（１０ＹＲ ５／４）を呈する。
FＣ２層：砂礫層（マトリックス極粗粒砂，１４Ｃ年代：５３５０±５０ｙＢＰ［Ｔ２Ｃ３］）
トレンチ起点付近を除きほぼトレンチ全区間（北東壁のＴＤ＝６．５〜３２ｍ，南西壁の５〜３２ｍ）に分布する。Ａ層とＢ層及びＣ１層を覆い，Ｃ３層とＣ４層とＣ５層およびＣ７層に覆われる。
本層は礫径５〜１５ｃｍの亜円礫〜亜角礫を主体とする砂礫層からなる。マトリックスは極粗粒砂および粗粒砂で，黄褐（２．５ＹＲ ５／３）やにぶい黄褐（１０ＹＲ ５／２）を呈する。礫の配列は不規則であることが多いが，一部の礫の配列や礫径の違いおよび礫含有率が異なる堆積層の境界面の傾斜は概ね現地形に沿って緩く北西に傾斜している。
GＣ３層：砂礫層（マトリックス暗褐色粗粒砂）
トレンチ終点付近（北東壁のＴＤ＝１７〜３３ｍ，南西壁のＴＤ＝２３〜２８ｍ）に分布するほか，トレンチ起点付近（北東壁の１〜２ｍ，南東壁の１ｍ付近）に小分布する。ＴＤ＝２４〜２８ｍではＣ２層を浸食埋積した流路跡がみられる。
本層は礫径５〜２０ｃｍの亜角礫を主体とする砂礫層からなる。マトリックスは褐（１０ＹＲ ４／６）の粗粒砂および極粗粒砂で，細粒砂や細礫を含む。
HＣ４層：砂礫層（マトリックス腐植質，１４Ｃ年代：２３２０±４０ｙＢＰ［Ｔ２Ｃ４］）
北東壁のＴＤ＝０．５〜３１．５ｍと南東壁のＴＤ＝０〜６ｍおよび南西壁のＴＤ＝０．５〜２．５ｍに層厚２０〜５０ｃｍでほぼ層状に分布するほか，南西壁のＴＤ＝１５〜３１ｍでは断続的に分布する。Ｃ１層とＣ２層およびＣ３層を覆い，Ｃ５層とＣ６層およびＣ７層に覆われる。一部でＣ５層を覆うほか，Ｃ５層やＣ７層と指交することもある。
本層は礫径２〜１０ｃｍの亜角礫を含む砂礫層で，マトリックスは腐植質細粒〜中粒砂および腐植質な砂質シルトからなる。黒褐（１０ＹＲ ２／２，１０ＹＲ３／１）および暗褐（１０ＹＲ ３／３）を呈する。
IＣ５層：礫混じり砂層（礫混じり砂，砂およびシルト．砂は細粒〜中粒砂）
北東壁のＴＤ＝２２．５〜３１ｍに２０ｃｍ程度の層厚でほぼ層状に分布し，Ｃ４層を覆いＣ６層に覆われる。南東壁ではＴＤ＝２〜５．５ｍとＴＤ＝１５〜１９ｍおよびＴＤ＝２５．５〜２９．５ｍに断続的に分布し，Ｃ４層とほぼ指交してＣ７層に覆われる。
本層は礫径２〜５ｃｍの礫を含む礫混じり砂を主体とし，砂や砂礫および砂質シルトを伴う。砂は細粒砂および中粒砂からなり，にぶい黄（２．５Ｙ ６／４）や浅黄（５Ｙ ７／３）を呈する。砂質シルトは明オリーブ灰（５ＧＹ ７／１）を呈する。
JＣ６層：腐植土層（１４Ｃ年代：２４００±６０ｙＢＰ［Ｔ２Ｃ１］）
北東壁では起点から終点（ＴＤ＝１〜３２ｍ）にかけてほぼ連続的に分布する。南西壁ではトレンチ終点付近（ＴＤ＝２１．５〜２６．５ｍ）に分布する。Ｃ３層とＣ４層およびＣ５層を覆う。Ｃ７層とは指交関係にある（北東壁のＴＤ＝２３ｍ付近や南西壁のＴＤ＝２６．５ｍ付近）。
本層は黒（１０ＹＲ ２／１）や黒褐（１０ＹＲ ２／２）を呈する腐植土からなり，砂やシルト粒子を含む。
KＣ７層：砂層
南西壁ではトレンチに出現する地層中の最上位に層厚６０〜１００ｃｍでほぼ連続して分布する（ＴＤ＝１〜２０．５ｍ，２６〜３４．５ｍ）。北東壁では終点付近（ＴＤ＝３２〜３４ｍ）に小分布する。Ｃ２層とＣ３層とＣ４とＣ５層を覆い，Ｃ６層とは指交関係にある。一部Ｃ４層とも指交する。
本層は細粒や中粒および粗粒の砂からなる。礫径１ｃｍ程度の礫を混入することがある。色調はにぶい黄（２．５Ｙ ６／４）や浅黄（２．５Ｙ ７／４）や明黄褐（１０ＹＲ ５／６）を呈する。北東壁の終点付近と南西壁の起点付近では堆積構造が認められ，層理面は緩く南西に傾斜する。その他は層理や葉理は認められない。
（ｂ）液状化層とその周辺の地質（北東壁ＴＤ＝１１〜１６ｍ）

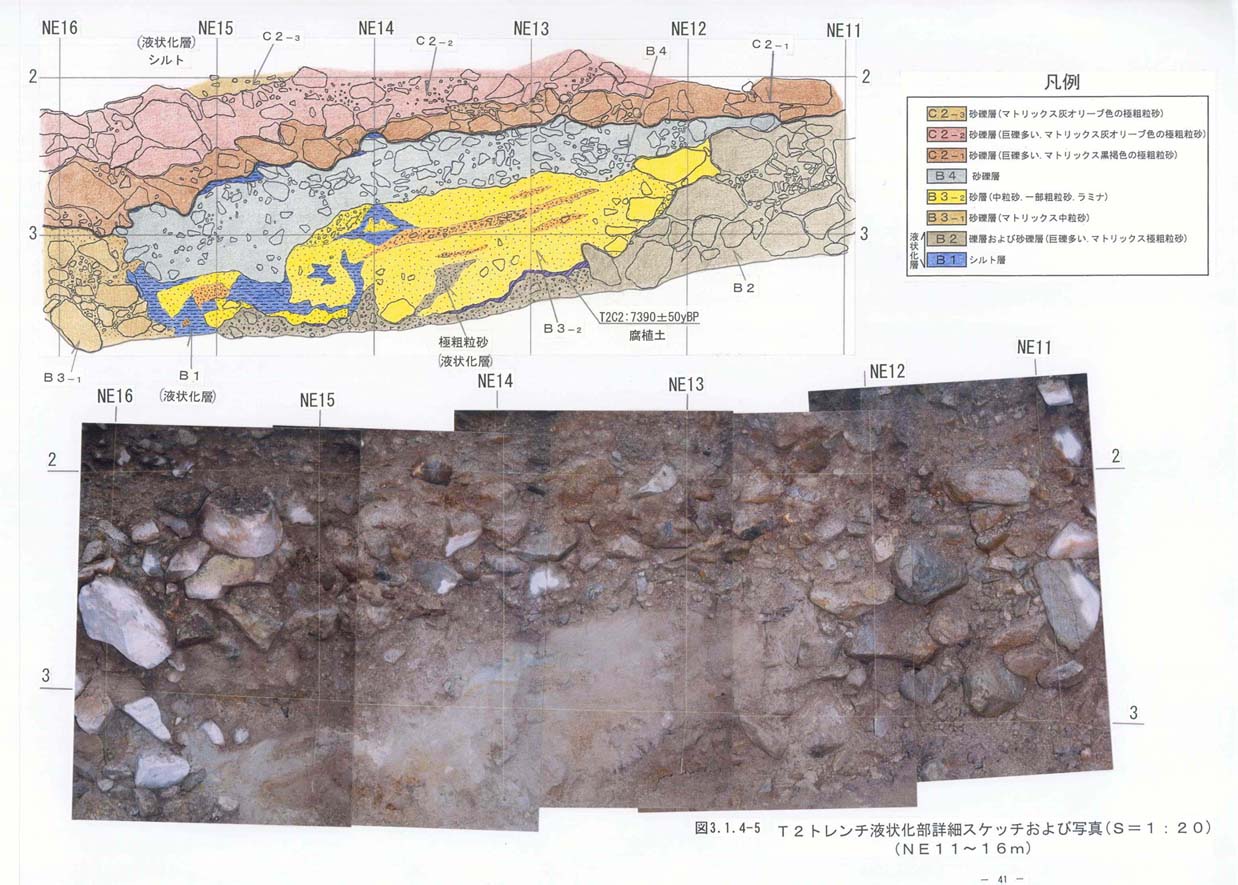

Ｔ２トレンチ北東壁のＴＤ＝１４〜１６ｍ付近に認められる液状化部分を対象として，ＴＤ＝１１〜１６ｍ，Ｄ＝２．０〜３．７ｍの範囲の詳細スケッチ（縮尺１／２０）を実施した。（図３−１−４−５）
当詳細スケッチ箇所では，Ｂ１層は脈状あるいは噴出相として産し，Ｂ２層，Ｂ３層およびＢ４層を貫き，Ｃ２層に覆われる。
ここでは，Ｂ３層をＢ３−１〜Ｂ３−２に，Ｃ２層をＣ２−１〜Ｃ２−３に細分した。
Ｂ３−２層では挟在する腐植土の１４Ｃ年代測定から７３９０±５０ｙＢＰの年代値が得られた。
以下に詳細スケッチ箇所に出現する地層の分布と層相，詳細スケッチ結果について述べる。
@Ｂ１層：シルト層（液状化層）
ＴＤ＝１３．７〜１５．６ｍ，Ｄ＝２．３〜３．７ｍに分布する。主にＢ３−２層中に不規則な脈状で産するほか，Ｂ４層上面に噴出相が断続的に分布する。
砂質シルトや細粒砂からなり，オリーブ灰（５ＧＹ ５／１）や灰オリーブ（７．５Ｙ ５／２）を呈する。
当スケッチ範囲ではＢ４層を貫く事象は認められないものの，Ｂ４層上面に噴出相がみられる。なお液状化による脈状や噴出相はみられるが，本層の初生的な堆積相は出現しない。
AＢ２層：礫層および砂礫層（巨礫多い．マトリックス極粗粒砂．液状化層）
ＴＤ＝１１〜１５ｍ，Ｄ＝２．２〜３．７ｍに分布する。液状化したＢ１層に貫かれ，Ｂ３−２層とＢ４層およびＣ２−１層に覆われる。ＴＤ＝１２．３〜１３．７ｍ，Ｄ＝３．２〜３．５ｍでは本層の極粗粒砂がＢ３−２層中に貫入しており，これも液状化によるものと判断される。
ＴＤ＝１１〜１２．６ｍ，Ｄ＝２．２〜３．４ｍでは礫層，ＴＤ＝３．５〜１５．０ｍ，Ｄ＝３．２〜３．７ｍでは砂礫層からなる。
礫層は亜角礫および角礫からなる。礫は平均径２０〜４０ｃｍ，最大径５０ｃｍである。礫種は濃飛流紋岩礫が多く，花崗岩礫を伴う。礫の配列は不規則で，礫含有率は７０％以上である。マトリックスは極粗粒砂からなり，暗褐（７．５ＹＲ ３／３）や黒褐（７．５ＹＲ ３／２）を呈する。
砂礫層は径３〜１５ｃｍの亜角礫および角礫を主体とする。マトリックスは極粗粒砂で，赤褐（２．５ＹＲ ４／６）や明赤褐（５ＹＲ ５／８）および暗灰黄（２．５Ｙ ５／２，２．５Ｙ ４／２）を呈する。
BＢ３−１層：砂礫層（マトリックス中粒砂）
ＴＤ＝１５．３〜１６．０ｍ，Ｄ＝２．９〜３．７ｍに分布する。本層とＢ２層およびＢ３−２層との境界には脈状のＢ１層（シルト）が分布する。上方ではＢ４層に覆われ，Ｃ２−１層に不整合で覆われる。
角礫および亜角礫からなる砂礫層である。礫は平均径５〜２０ｃｍで，最大径は３５ｃｍである。礫含有率は５０〜６０％で，礫の配列は不規則である。マトリックスはさらさらした中粒砂で，灰（７．５Ｙ ５／１）や灰オリーブ（７．５Ｙ ５／２）を呈する。
CＢ３−２層：砂層（中粒砂．一部粗粒砂．ラミナ，１４Ｃ年代：７３９０±５０ｙＢＰ
［Ｔ２Ｃ２］）
ＴＤ＝１１．８〜１５．４ｍ，Ｄ＝２．４〜３．６ｍに分布する。Ｂ１層に貫かれ，Ｂ２層を覆い，Ｂ４層に覆われる。
中粒砂主体の砂層で，粗粒砂と極粗粒砂と砂質シルトおよび細粒砂を含む。中粒砂は灰（５Ｙ ５／１）や灰オリーブ（５Ｙ ５／２）および黄褐（２．５Ｙ ５／３）を呈し，粗粒砂および極粗粒砂は黄褐（２．５Ｙ ５／４）や暗褐（１０ＹＲ ３／４）を呈し，砂質シルトおよび細粒砂はオリーブ灰（５ＧＹ ５／１）および灰オリーブ（７．５Ｙ ５／２）を呈する。Ｂ１層が不規則に貫入するＴＤ＝１３．８〜１５．４ｍでは初生的な堆積構造は認められず，Ｂ１層が貫入しないＴＤ＝１１．８〜１３．８ｍでは堆積構造が認められ，緩く北西に傾斜する。
ＴＤ＝１２．６〜１４．５ｍのＢ２層との境界には層厚１〜３ｃｍの腐植土混じりの砂層が断続的に分布し，１４Ｃ年代は７３９０±５０ｙＢＰ［Ｔ２Ｃ２］が得られた。
DＢ４層：砂礫層
ＴＤ＝１１．４〜１５．７ｍ，Ｄ＝２．２〜３．３ｍに分布する。Ｂ２層とＢ３−１層およびＢ３−２層を覆い，Ｃ２−１層に覆われる。本層最上部には液状化したＢ１層の砂質シルトの噴出相が断続的に分布する。
平均径３〜１０ｃｍの礫を含む砂礫層で，最大礫径は２０ｃｍである。礫は角礫および亜角礫主体で，わずかに亜円礫を含む。礫種は濃飛流紋岩礫が９０％以上と大半を占め，花崗岩礫を伴う。わずかに含まれる亜円礫は美濃帯堆積岩類の砂岩が多い。礫含有率は２０〜５０％である。マトリックスは極粗粒砂および粗粒砂で，灰オリーブ（５Ｙ ５／２）や暗褐（１０ＹＲ ３／３）を呈する。本層上位に断続的に分布するＢ１層の噴出相は砂質シルトや砂混じりシルトおよびシルト質砂からなり，オリーブ黄（５Ｙ ６／４）やオリーブ褐（２．５Ｙ ４／４）や黒褐（２．５Ｙ ３／２）および灰（１０Ｙ ６／１）を呈する。
EＣ２−１層：砂礫層（巨礫多い．マトリックス黒褐色の極粗粒砂）
ＴＤ＝１１．０〜１６．０ｍ，Ｄ＝２．０〜３．０ｍに分布する。Ｂ２層，Ｂ３−１層およびＢ４層を不整合で覆う。
亜角礫および角礫を主体とする砂礫層からなる。礫は平均径５〜３０ｃｍで，最大礫径は５０ｃｍである。礫種は濃飛流紋岩礫が主体で花崗岩礫を伴う。マトリックスは礫径２〜５ｃｍの角礫を多く含む極粗粒砂で，マトリックス中にはわずかに腐植質なシルトを含み，黒褐（７．５ＹＲ ３／２，７．５ＹＲ ２／２）や暗褐（７．５ＹＲ ３／３）を呈する。
FＣ２−２層：砂礫層（巨礫多い．マトリックス灰オリーブ色の極粗粒砂）
ＴＤ＝１２．０〜１６．０ｍ，Ｄ＝２．０〜２．６ｍに分布する。Ｃ２−１層を覆い，Ｃ２−３層に覆われる。
亜角礫および角礫を主体とする砂礫層からなる。礫は平均径１０〜３０ｃｍで，最大礫径は３０ｃｍである。礫種は濃飛流紋岩礫が主体で花崗岩礫を伴う。マトリックスは礫径２〜５ｃｍの角礫を多く含む極粗粒砂で，全体にシルト分を含み，灰オリーブ（７．５Ｙ ５／２）や暗オリーブ（５Ｙ ４／３）を呈する。
GＣ２−３層：砂礫層（マトリックス灰オリーブ色の極粗粒砂）
ＴＤ＝１４．５〜１５．２ｍ，Ｄ＝２．０〜２．１ｍに分布する。Ｃ２−２層を覆う。
礫径２〜１０ｃｍの亜角礫と亜円礫および角礫を主体とする砂礫からなる。礫種は濃飛流紋岩礫が主体で，花崗岩礫を伴う。マトリックスはシルト混じり極粗粒砂で，礫径数ｍｍの角礫を含む。灰オリーブ（５Ｙ ５／２）および灰（５Ｙ ５／１）を呈する。
（ｃ）液状化層とその周辺の地質（南西壁ＴＤ＝１０〜１６ｍ）

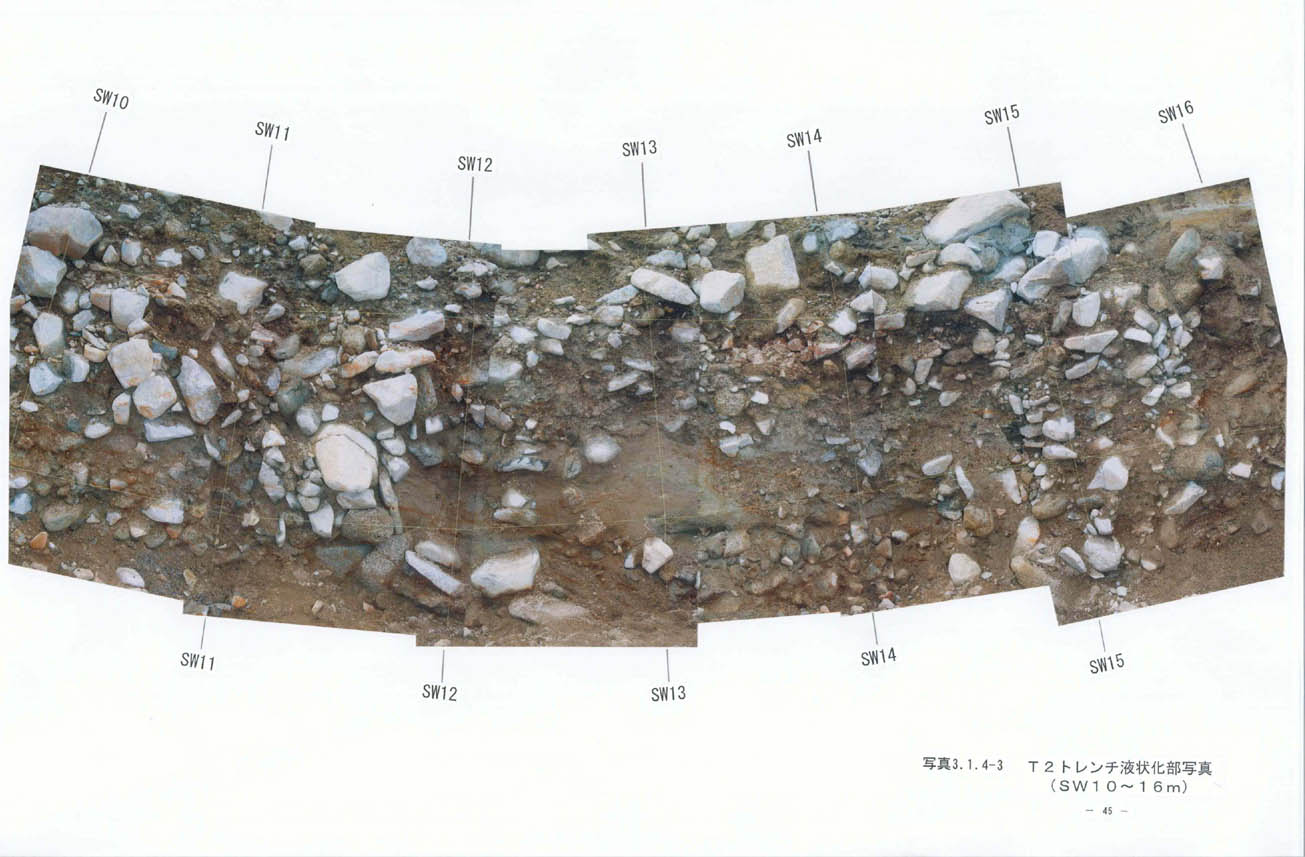

Ｔ２トレンチ南西壁のＴＤ＝１２．８〜１３．８ｍ付近に認められる液状化部分を対象として，ＴＤ＝１０〜１６ｍ，Ｄ＝１．４〜３．７ｍの範囲の詳細スケッチ（縮尺１／２０）を実施した。（図３−１−４−６，写真３−１−４−３）
当詳細スケッチ箇所ではＢ１層が脈状あるいは噴出相として産し，液状化によるものと判断される。Ｂ１層はＢ３層およびＢ４層を貫き，Ｃ２層に覆われる。
ここでは，Ｂ２層をＢ２−１〜Ｂ２−３に，Ｂ４層をＢ４−１〜Ｂ４−２に，Ｃ２層をＣ２−１〜Ｃ２−２に細分した。
Ｂ１層を覆うＢ２−１層最下部に分布する腐植土の１４Ｃ年代測定から５３５０±５０ｙＢＰの年代値が得られた。
以下に，詳細スケッチ結果について述べる。
@Ａ層：礫層
ＴＤ＝１０．０〜１１．５ｍ，Ｄ＝２．７〜３．２ｍに分布する。Ｂ２−２層に覆われる。
亜角礫主体の礫層でわずかに角礫を伴う。礫は平均径５〜１５ｃｍで礫径はほぼ揃っている。礫含有率は６０〜７０％である。マトリックスは細礫を含む極粗粒砂で，灰オリーブ（５Ｙ ５／３）やオリーブ黄（５Ｙ ６／４）を呈し，酸化部分は赤褐（２．５ＹＲ ４／６）を呈する。
AＢ１層：シルト層（砂質シルトおよびシルト質砂）
ＴＤ＝１２．８〜１３．８ｍ，Ｄ＝２．４〜３．０ｍに分布する。Ｂ３層中に幅約１０ｃｍの直立したシルト脈として産するほか，Ｂ４−３層中やＢ４−３層の最上部に不規則な脈状や噴出相として産する。ＴＤ＝１３ｍ，Ｄ＝２．７ｍ付近ではＢ３層の層理面に沿ってほぼ水平に分布する。
砂質シルトおよびシルト質砂からなり，灰（５Ｙ ６／１）を呈する。
BＢ２−１層：砂礫層（マトリックス極粗粒砂）
ＴＤ＝１２．３〜１５．９ｍ，Ｄ＝３．０〜３．７ｍに分布する。Ｂ２−２層やＢ２−３層およびＢ３層に覆われる。
亜角礫および亜円礫主体の礫層で一部に角礫を伴う。礫は平均径５〜１５ｃｍで，礫径はほぼ揃っている。礫含有率は７０％程度である。マトリックスは細礫を含む極粗粒砂で，全体に酸化し赤褐（５ＹＲ ４／６，５ＹＲ ４／８，２．５ＹＲ ４／８）を呈する。ＴＤ＝１２．３〜１２．９ｍでは極粗粒砂および粗粒砂からなり，灰オリーブ（７．５Ｙ ５／２）を呈する。
CＢ２−２層：礫層（マトリックス中粒砂）
ＴＤ＝１０．０〜１２．４ｍ，Ｄ＝２．６〜３．３ｍに分布する。Ａ層とＢ２−１層を覆い，Ｂ３層とＣ１層に覆われる。
濃飛流紋岩礫や花崗岩礫の亜角礫や角礫を主体とする礫からなる。礫は平均径１０〜３０ｃｍで，最大径は４５ｃｍである。礫含有率は６０〜７０％である。マトリックスは淘汰のよい中粒砂でさらさらしている。黄褐を呈する。ＴＤ＝１１．０〜１１．７ｍでは礫が高角度の傾斜でほぼ定方向配列し，走向傾斜は概ねＮ５９Ｅ７２ＮＷである。
DＢ２−３層：砂礫層（マトリックス極粗粒砂）
ＴＤ＝１４．５〜１６．０ｍ，Ｄ＝２．６〜３．６ｍに分布する。Ｂ２−１層を覆い，Ｂ３層とＢ４−１層およびＢ４−２層に覆われる。
亜角礫や角砂礫を主体とする砂礫層で，一部に礫径３〜５ｃｍの亜円礫を含む。礫は平均径３〜１５ｃｍで，最大径は２５ｃｍである。礫種は濃飛流紋岩礫が主体でわずかに花崗岩礫を含む。亜円礫は美濃帯堆積岩の砂岩礫と濃飛流紋岩礫からなる。礫含有率は５０〜６０％である。マトリックスは細礫を含む極粗粒砂でにぶい黄褐（１０ＹＲ ５／３，１０ＹＲ ５／４）を呈する。
EＢ３層：砂層（中粒砂．一部粗粒砂およびシルト．ラミナ）
ＴＤ＝１１．４〜１４．７ｍ，Ｄ＝２．５〜３．２ｍに分布する。液状化したＢ１層に貫かれ，Ｂ２−１層とＢ２−２層およびＢ２−３層を覆い，Ｂ４−１層とＢ４−２層に覆われる。
中粒砂および粗粒砂からなる。Ｂ１層が分布しないＴＤ＝１１．４〜１２．８ｍでは堆積構造が認められる。黄褐（２．５Ｙ ５／４）や明黄褐（２．５Ｙ ６／６）を呈する。
FＢ４−１層：砂礫層（細礫多い．マトリックス極粗粒砂）
ＴＤ＝１１．４〜１５．４ｍ，Ｄ＝２．３〜３．１ｍに分布する。Ｂ２−１層とＢ３層を覆い，Ｂ４−２層とＣ１層およびＣ２−１層に覆われる。ＴＤ＝１３．３ｍ付近を境に基底面高度に差がある。本層の基底面高度はＴＤ＝１１．２〜１２．２ｍではＤ＝２．５〜２．６ｍで，ＴＤ＝１２．３〜１５．４ｍではＤ＝３．０〜３．１ｍに位置する。ＴＤ＝１３．３ｍ付近のＢ３層との境界は高角度であり，Ｂ１層が分布する。
亜角礫および亜円礫を主体とする砂礫からなる。礫は平均径２〜５ｃｍで，最大径１５ｃｍである。礫種は濃飛流紋岩礫が主体で花崗岩礫や美濃帯堆積岩類の砂岩礫を伴う。礫含有率は２０〜４０％である。マトリックスは細礫を含む極粗粒砂からなる。灰（７．５Ｙ ６／１，７．５Ｙ ５／１）を呈し，酸化部は明赤褐（５ＹＲ ５／８）を呈する。
GＢ４−２層：砂礫層（細礫多い．マトリックスシルト混じり極粗粒砂）
ＴＤ＝１３．０〜１６．０ｍ，Ｄ＝２．４〜３．０ｍに分布する。Ｂ２−３層とＢ４−１層を覆い，Ｃ２−１層に不整合で覆われる。
角礫および亜角礫を主体とする砂礫層で，わずかに亜円礫を含む。礫は平均径３〜１５ｃｍで，最大径は２０ｃｍである。礫種は濃飛流紋岩礫が主体で，花崗岩礫や美濃帯堆積岩類の砂岩礫を伴う。礫含有率は４０％程度である。マトリックスはシルト混じり極粗粒砂で，灰黄（２．５Ｙ ６／２）や暗灰黄（２．５Ｙ ５／２）を呈する。本層最上部に噴出相のＢ１層のシルトがわずかに分布する。シルトは明黄褐（２．５Ｙ ６／８）や黄褐（２．５Ｙ ５／６）を呈する。
HＣ１層：砂礫層（巨礫多い．マトリックス極粗粒砂）
ＴＤ＝１０．０〜１２．０ｍ，Ｄ＝１．８〜２．８ｍに分布する。Ｂ２−２層とＢ４−１層を不整合で覆い，Ｃ２−２層に覆われる。Ｃ２−１層にも覆われるが分布高度はほぼ同じである。
亜角礫主体の砂礫層で，角礫を伴う。礫は平均径１０〜２５ｃｍで，最大径３５ｃｍと巨礫が多い。礫種は濃飛流紋岩礫が多く，花崗岩礫をわずかに含む。礫含有率は６０％程度である。マトリックスは細礫を含む極粗粒砂である。全体に酸化し，にぶい赤褐（５ＹＲ ４／３）やにぶい黄褐（１０ＹＲ ５／４）を呈する。
IＣ２−１層：砂礫層（マトリックスシルト混じり極粗粒砂，
１４Ｃ年代：５３５０±５０ｙＢＰ［Ｔ２Ｃ３］）
ＴＤ＝１１．９〜１６．０ｍ，Ｄ＝２．１〜２．６ｍに分布する。Ｂ４−１層とＢ４−２層を不整合で覆い，Ｃ２−２層に覆われる。Ｃ１層を覆うが分布高度はほぼ同じである。
亜角礫および角礫主体の砂礫層で，礫の平均径は５〜１５ｃｍで，最大径は２５ｃｍである。礫種は濃飛流紋岩礫が主体で，花崗岩礫をわずかに含む。礫含有率は５０％程度である。マトリックスは細礫を含むシルト混じり極粗粒砂で，黒褐（７．５ＹＲ ３／２，７．５ＹＲ ３／１）や暗褐（７．５ＹＲ ３／４）を呈する。本層最下部には層厚２〜５ｃｍの腐植質なシルトが断続的に分布する。このシルト層は液状化により噴出したＢ１層の再堆積物とその上面に堆積した腐植質土であるとみなされる。シルトは明黄褐（２．５Ｙ ６／８）や黄褐（２．５Ｙ ５／６）を呈し，シルト層の上部は黒褐（２．５Ｙ ３／２）を呈する。
ＴＤ＝１３．５〜１４．３ｍの本層最下部の腐植質シルトより採取した試料［Ｔ２Ｃ３］から５３５０±５０ｙＢＰの１４Ｃ年代が得られた。
JＣ２−２層：砂礫層（巨礫多い．マトリックスシルト混じり極粗粒砂）
ＴＤ＝１０．９〜１６．０ｍ，Ｄ＝１．４〜２．５ｍに分布する。層厚５０〜８０ｃｍの連続した層で，Ｃ１層とＣ２−１層を覆い，Ｃ５層に覆われる。
亜角礫と角礫からなる砂礫層で，礫の平均径は１０〜４０ｃｍで，最大径は６０ｃｍである。礫種は濃飛流紋岩礫主体で，花崗岩礫をわずかに含む。礫含有率は３０〜４０％である。マトリックスはシルト混じり極粗粒砂およびシルト混じり粗粒砂で，にぶい黄褐（１０ＹＲ ５／４）やオリーブ褐（２．５Ｙ ４／３）を呈する。
KＣ５層：砂層およびシルト層
ＴＤ＝１３．９〜１６．０ｍ，Ｄ＝１．４〜２．０ｍに分布する。Ｃ２−２層を覆う。
中粒砂と細粒砂と砂質シルトおよび腐植質細粒砂〜シルトからなる。中粒砂および細粒砂はにぶい黄（２．５Ｙ ６／４）や灰黄（２．５Ｙ ６／２）を呈する。砂質シルトは灰（７．５Ｙ ６／１）や灰オリーブ（７．５Ｙ ６／２）を呈し，酸化部は黄（２．５Ｙ ７／８）を呈し，腐植質土は黒褐（２．５Ｙ ３／１）を呈する。
（ｄ）液状化層とその周辺の地質（南西壁ＴＤ＝２１〜２５ｍ）

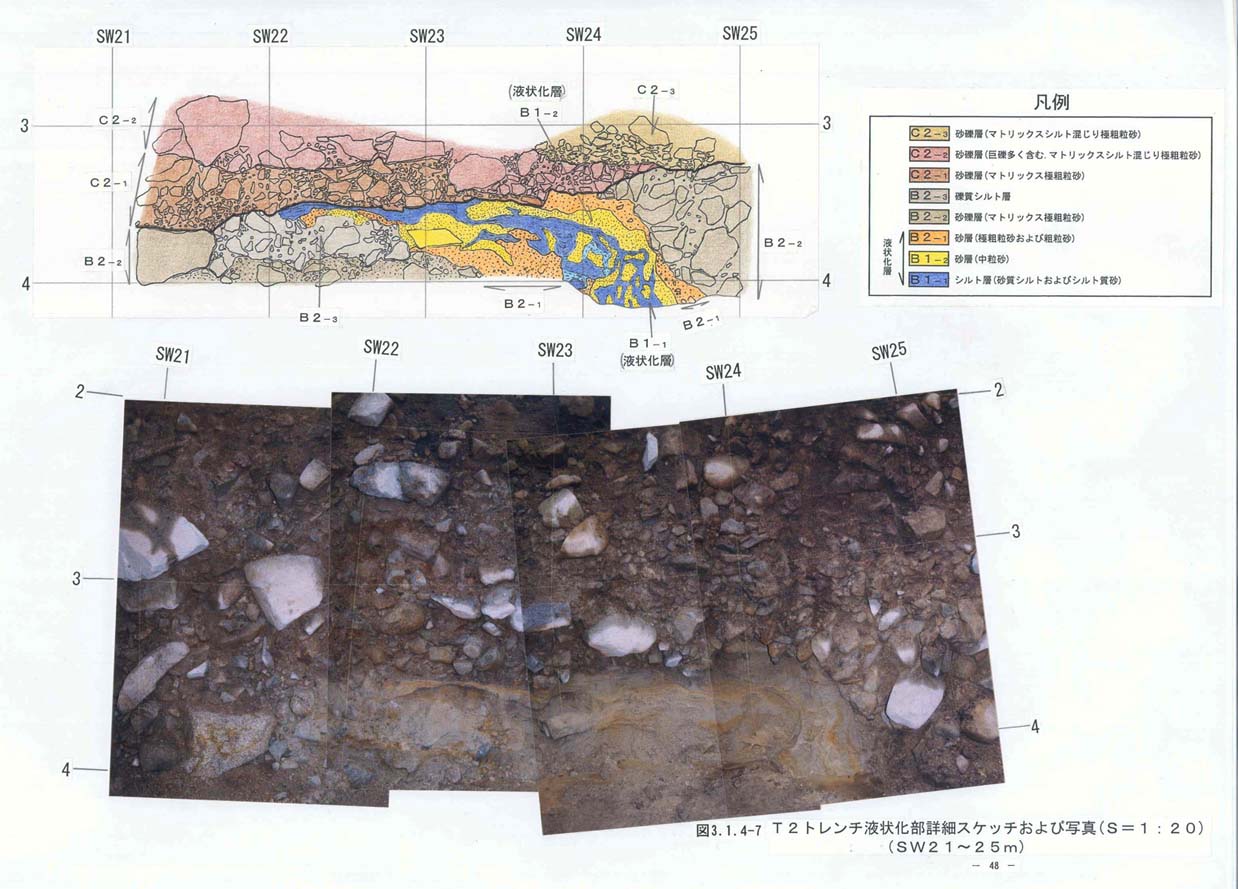

Ｔ２トレンチ南西壁のＴＤ＝２２．１〜２４．８ｍ付近に認められる液状化部分を対象として，ＴＤ＝２１〜２５ｍ，Ｄ＝３．０〜４．２ｍの範囲の詳細スケッチ（縮尺１／２０）を実施した。（図３−１−４−７）
当詳細スケッチ箇所ではＢ１層のシルトおよび砂の液状化が認められたほか，Ｂ２層の砂の液状化が認められた。液状化層は脈状あるいは噴出相として産する。
ここでは，Ｂ１層をＢ１−１〜Ｂ１−３に，Ｂ２層をＢ２−１〜Ｂ２−３に，Ｃ２層をＣ２−１〜Ｃ２−３に細分した。
当詳細スケッチ箇所では液状化したＢ１層とＢ２層の砂が脈状にＢ２層の砂礫を貫き，噴出相としてＢ２層の砂礫を覆う様子が連続して確認できる。液状化層はＣ２層に覆われる。
以下に，詳細スケッチ結果について述べる。
@Ｂ１−１層およびＢ１−２層：砂層およびシルト層（中粒砂，砂質シルトおよびシルト質砂）（液状化層）
ＴＤ＝２２．１〜２４．６ｍ，Ｄ＝３．５〜４．２ｍに分布する。液状化した本層とＢ２−１層はＢ２−２層およびＢ２−３層を貫き，Ｃ２−１層とＣ２−２層およびＣ２−３層に覆われる。
中粒砂（Ｂ１−１層）と砂質シルトおよびシルト質砂（Ｂ１−２層）からなる。中粒砂は灰（７．５Ｙ ５／１，１０Ｙ ５／１）を呈し淘汰がよい。砂質シルトおよびシルト質砂は新鮮部で灰オリーブ（５Ｙ ５／２）を呈し，酸化部は明黄褐（２．５Ｙ ６／６，．５Ｙ ６／８）を呈する。礫はほとんど含まない。脈状部分と噴出相は一連の液状化層で，ＴＤ＝２４〜２４．５ｍｍ付近では幅約５０ｃｍのほぼ直立したシルト〜砂脈として産し，ＴＤ＝２２〜２４ｍ付近では層厚２〜３０ｃｍのほぼ水平に堆積した噴出相として産する。脈状部分ではシルト層は砂層中に幅１〜１０ｃｍの不規則な脈状に分布する。噴出相はほぼ水平な層状構造が見られ，噴出口から離れるにつれシルトが優勢となる。以上のような堆積相は液状化によりけいせいされたものと判断される。本層のシルト〜砂脈の周囲には液状化したＢ２−３層の極粗粒砂が分布する。なお本層の初生的な堆積相は出現しない。
AＢ２−１層：砂層（極粗粒砂および粗粒砂）（液状化層）
ＴＤ＝２２．２〜２４．８ｍ，Ｄ＝３．４〜４．２ｍに分布する。本層は液状化層であり，Ｂ１層の周囲を取り巻くように分布する。液状化した本層とＢ１層はＢ２−２層とＢ２−３層を貫き，Ｃ２−１層とＣ２−２層およびＣ２−３層に覆われる。
極粗粒砂および粗粒砂からなり，少量の礫を含む。灰（１０Ｙ ５／１）および黄褐（２．５Ｙ ５／３）を呈し，酸化部は明黄褐（２．５Ｙ ６／６）を呈する。
BＢ２−２層：砂礫層（マトリックス極粗粒砂）
ＴＤ＝２１．０〜２３．４ｍ，Ｄ＝３．７〜４．０ｍとＴＤ＝２４．１〜２５．０ｍ，Ｄ＝３．３〜４．２ｍに分布する。液状化したＢ１−１層とＢ１−２層およびＢ２−１層に貫かれ，Ｂ２−１層に覆われる。Ｃ２−１層とＣ２−２層とＣ２−３層には不整合で覆われる。
角礫と亜角礫からなる砂礫層で，礫は平均径３〜１４ｃｍで，最大径３０ｃｍである。礫種は濃飛流紋岩礫からなり花崗岩礫を含む。礫含有率は３０〜４０％である。マトリックスは細礫を多く含む極粗粒砂で，灰オリーブ（７．５Ｙ ５／２）を呈する。
CＢ２−３層：礫質シルト層
ＴＤ＝２１．６〜２２．９ｍ，Ｄ＝３．５〜４．０ｍに分布する。Ｂ２−２層を覆い，Ｂ１−１層とＢ１−２層およびＢ２−１層に覆われる。Ｃ２−１層には不整合で覆われる。
亜角礫と角礫を含む礫質シルト層で，礫の平均径は５〜１５ｃｍで，最大径は２５ｃｍである。礫は濃飛流紋岩礫からなる。マトリックスは砂質シルトおよびシルト質細砂からなる。灰（７．５Ｙ ６／１）や灰オリーブ（７．５Ｙ ６／２）を呈し，酸化部はにぶい黄（２．５Ｙ ６／４）を呈する。
DＣ２−１層：砂礫層（マトリック極粗粒砂）
ＴＤ＝２１．０〜２３．８ｍ，Ｄ＝３．２〜３．７ｍに分布する。液状化したＢ１層とＢ２−１層やＢ２−２層とＢ２−３層を不整合で覆い，Ｃ２−１層に覆われる。
亜角礫と角礫主体の砂礫層で，礫の平均径は３〜２０ｃｍで，最大径は４０ｃｍである。礫は濃飛流紋岩礫が主体で，わずかに花崗岩礫を含む。礫含有率は５０％程度である。マトリックスは細礫を含む極粗粒砂で，灰黄褐（１０ＹＲ ４／２）やにぶい黄褐（１０ＹＲ ４／３）を呈する。
EＣ２−２層：砂礫層（巨礫多い．マトリックスシルト混じり極粗粒砂）
ＴＤ＝２１．０〜２４．５ｍ，Ｄ＝３．０〜３．５ｍに分布する。液状化したＢ２−１層，Ｂ２−２層を不整合で覆い，Ｃ２−１層を覆う。Ｃ２−３層に覆われる。
角礫や亜角礫主体の砂礫層からなる。礫は平均径１０〜３０ｃｍ，最大径５０ｃｍであり，巨礫が多い。マトリックスは細礫を含む極粗粒砂で，シルトを含む。暗褐（１０ＹＲ ３／３）および灰黄褐（１０ＹＲ ４／２）を呈する。
FＣ２−３層：砂礫層（マトリックスシルト混じり極粗粒砂）
ＴＤ＝２３．７〜２５．０ｍ，Ｄ＝３．０〜３．３ｍに分布する。Ｂ２−２層を不整合で覆い，Ｃ２−２層を覆う。
角礫および亜角礫主体の砂礫層からなる。礫は平均径３〜１０ｃｍで，濃飛流紋岩礫が多く花崗岩礫を伴う。マトリックスはシルト混じり極粗粒砂で，オリーブ褐（２．５Ｙ ４／３）を呈する。
（ｅ）Ｔ２トレンチにおける地層の連続性と断層の有無
Ａ層は，Ｔ２トレンチ基底部に分布するが，ＴＤ＝１１〜２６ｍ間では上位のＢ層がＡ層を不整合で覆って分布する。Ａ層およびＢ層をほぼ地形なりの傾斜でＣ層が覆う。これらの地層はいずれも砂礫層が主体であるが，礫の大きさ，淘汰の程度，マトリックスの性状などから識別が可能である。すなわち，Ａ層は，礫平均径が５〜１０ｃｍとほかの地層に比べ小さく，淘汰は良い。マトリックスはシルト混じりの粗粒砂で締まりは良い。Ｂ２層は，礫平均径が５〜１５ｃｍで５０ｃｍ大のものも多く含む。マトリックスは極粗粒砂からなる。Ｃ１層は，礫平均径が１０〜２０ｃｍで５０ｃｍを超えるものも多く含まれ，マトリックスは細礫を含む極粗粒砂からなる。Ｃ２層は，礫平均径が５〜１５ｃｍで淘汰は悪く，５０ｃｍ大のものも多く含む。マトリックスは極粗粒砂〜粗粒砂からなる。
このような各層の特徴から，特にＡ層およびＢ層を覆うＣ１層およびＣ２層の基底面は地形なりの傾斜でほぼ連続することが確認でき，この面に断層による変位は認められない。
さらに北東壁全区間において，Ｃ４層（マトリックスが腐植質な砂質シルト）と下位のＣ１層およびＣ２層との境界は比較的容易に識別でき，この境界面はほぼ連続している。
（ｆ）Ｔ２トレンチにおける液状化層とその他の地層の関係
Ｔ２トレンチでは，北東壁のＴＤ＝１４〜１６ｍ付近，南東壁のＴＤ＝１２．８〜１３．８ｍ付近および南東壁のＴＤ＝２２．１〜２４．８ｍ付近で液状化現象が認められる。北東壁のＴＤ＝１４〜１６ｍ付近ではＢ１層は液状化によりＢ２層，Ｂ３層およびＢ４層を貫き，Ｃ２層に覆われる。南東壁のＴＤ＝１２．８〜１３．８ｍ付近ではＢ１層は液状化によりＢ３層とＢ４層を貫き，Ｃ２層に覆われる。南東壁のＴＤ＝２２．１〜２４．８ｍ付近ではＢ１層とＢ２層の一部が液状化によりＢ２層の砂礫を貫き，Ｃ２層に覆われる。
液状化層に貫かれるＢ３−２層基底部（北東壁のＴＤ＝１２．６〜１３．５ｍ）の腐植土層の１４Ｃ年代値は７３９０±５０ｙＢＰ（Ｔ２Ｃ２）を示し，液状化層を覆うＣ２−１層基底部（南西壁のＴＤ＝１３．５〜１４．４ｍ）の腐植土層の１４Ｃ年代値は５３５０±５０ｙＢＰ（Ｔ２Ｃ３）を示す。したがって，液状化の時期は５４００年前から７４００年前の間であると判断される。
