使用した空中写真と図化平面図の縮尺は，以下の通りである。

�@米軍撮影の縮尺１／１０，０００空中写真を用いて縮尺１／２，５００平面図を作成した。図化範囲は，当該地の高位段丘面と中位段丘面の分布を含むトレンチ地点周辺の約１．３ｋｍ２である。高低差の誤差は，１ｍ程度である。

�A国土地理院撮影の縮尺１／８，０００空中写真を用いて縮尺１／１，０００平面図を作成した。トレンチ調査地点を含むＦ４面における変位地形の分布と形態を把握できる約０．２７ｋｍ２の範囲とした。高低差の誤差は，３０ｃｍ以下である。

空中写真図化は以下の手順で実施した。

（１）図化計画準備

図化計画を立案し，必要な資料を収集した。図化に先だって下記資料を収集した。

�@縮尺１／２，５００平面図：・空中写真ネガポジ（昭和２２年米軍撮影，縮尺１／１０，０００）

コース番号Ｒ３９２，写真番号６０〜６２

・中津川市都市計画図（昭和６３年測量，縮尺１／２，５００）

Ｎｏ．５８，Ｎｏ．５９，Ｎｏ．６８

�A縮尺１／１，０００平面図：・空中写真ネガポジ（昭和５１年国土地理院撮影，縮尺１／８，０００）

Ｃ ＣＢ−７６−１６　コース番号Ｃ３，写真番号２４，２５

・基盤促進整備事業中垣外地区現況平面図

（中津川市，縮尺１／１，０００）

（２）予察・選点

基図となる地形図と空中写真を見比べ，経年変化のない地形や地点を探し出し，図化するための基準点を選定した。

（３）現地測量

１／１，０００地形図（基盤促進整備事業中垣外地区現況平面図）は座標が示されていなかったので，上記基準点の相対座標と標高を現地測量により求めた。１／２，５００地形図（中津川市都市計画図）は国家座標が示されていたので，上記基準点を平面図上でデジタイザーにて計測し，座標値を求めた。

（４）数値図化

基準点座標をもとに解析図化機を使用して，地図情報として必要な各種表現事項をデジタル形式で取得し記録した。

（５）数値編集

対話型編集装置を用い，数値図化データの追加・削除・修正を行い，編集済みデータを作成した。編集データは出力図による目視で点検を行った。

空中写真図化で使用した主要機器を表２−２−２に示す。

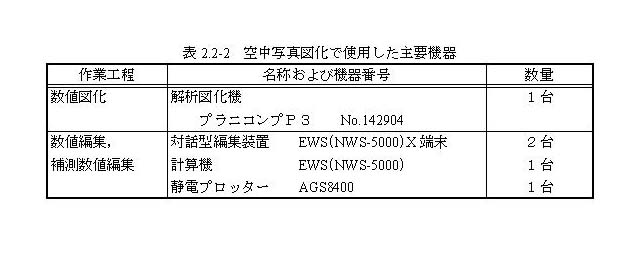

表２−２−２　空中写真図化で使用した主要機器
