�@Ｈ１層の分布および構造

ＢＴ−１トレンチでは西壁のＴＤ＝８．２ｍ，Ｄ＝５ｍからＴＤ＝１８．３ｍ，Ｄ＝９ｍと、東壁のＴＤ＝７．６ｍ，Ｄ＝５ｍからＴＤ＝１７ｍ，Ｄ＝９ｍに層厚約１ｍのシルト層（Ｈ１層）がほぼ連続して分布する。そのほか、西壁のＴＤ＝０．６ｍ，Ｄ＝１．５ｍからＴＤ＝２．７ｍ，Ｄ＝２．５ｍと、南壁のＤ＝１〜２ｍ付近にシルト層（Ｈ１層）がほぼ連続して分布する。当トレンチ中央から下流側の西壁のＴＤ＝１３．５ｍからＴＤ＝１８．３ｍと、東壁のＴＤ＝１３ｍからＴＤ＝１７ｍでは、Ｈ１層は緩傾斜で１０°程度北傾斜である。当トレンチ中央部付近の西壁のＴＤ＝８．２ｍからＴＤ＝１３．５ｍと、東壁のＴＤ＝７．６ｍからＴＤ＝１３ｍでは、Ｈ１層は上流（南）に向かって序々に傾斜が急になり、３０〜５０°北傾斜である。さらに上流（南）の西壁のＴＤ＝０．６ｍからＴＤ＝２．７ｍと、南壁のＴＤ＝０．１ｍからＴＤ＝９．７ｍでは、Ｈ１層は緩傾斜で１０°程度北傾斜である。

�AＨ１層の上位層の分布および構造

Ｈ１層の上位層のうち、Ｇ層はＨ１層と同様の分布および堆積構造を有する。

Ｆ層とＥ層はＨ１層とＧ層にアバットする。Ｈ１層が傾斜３０°〜５０°となる区間ではＴＤ＝１３ｍより上流側では、Ｆ層とＥ層は２０°程度で北傾斜する。当区間のＦ層およびＥ層の分布と堆積構造はＨ１層より緩やかな傾斜であるが、上位のＤ層やＣ層よりやや急傾斜である。

Ｄ層はチャネル状に分布する。Ｄ層は急傾斜するＨ１層と直接接しないため、Ｈ１層との構造の違いの詳細は不明であるが、Ｃ層など上位層と調和的であるようにみえる。

Ｃ層は分布範囲が限られることと層相およびランダムな堆積構造から、崩壊性堆積物であると考えられる。Ｃ層はＨ１層、Ｇ層、Ｆ層、Ｅ層およびＤ層を覆い、Ｈ１層、Ｇ層、Ｆ層およびＥ層の構造を切って分布する。

Ｂ層はＨ１層やＧ層と直接接しないため、Ｈ１層やＧ層の急傾斜区間との関係は不明である。ただし、Ｂ層はＣ層の上位に位置するためＨ１層やＧ層の急傾斜区間とは構造的に斜交と考える。

Ａ層は西壁のＴＤ＝８〜９ｍ付近と東壁のＴＤ＝８ｍ付近でＨ１層やＧ層の急傾斜区間を切って、ほぼ原地形面に調和的に分布する。

�BＨ１層の下位層の分布および構造

Ｈ１層の下位層のうち、Ｈ２層はＨ１層と分布および堆積構造が調和的である。

Ｉ層は１０°程度北傾斜する。急傾斜するＨ１層やＨ２層とは直接接しないため、構造的な関係は不明である。

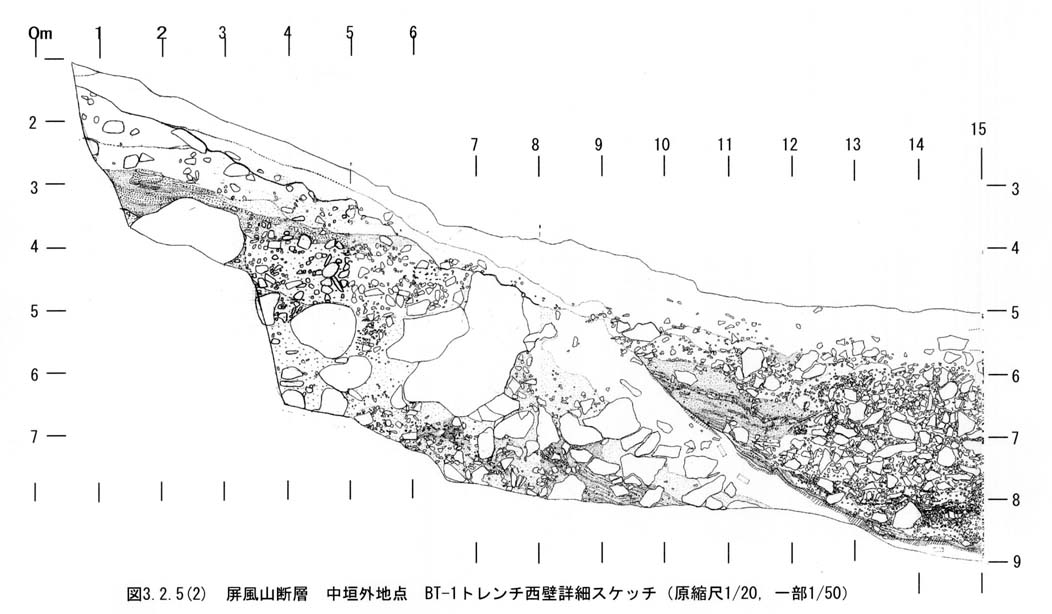

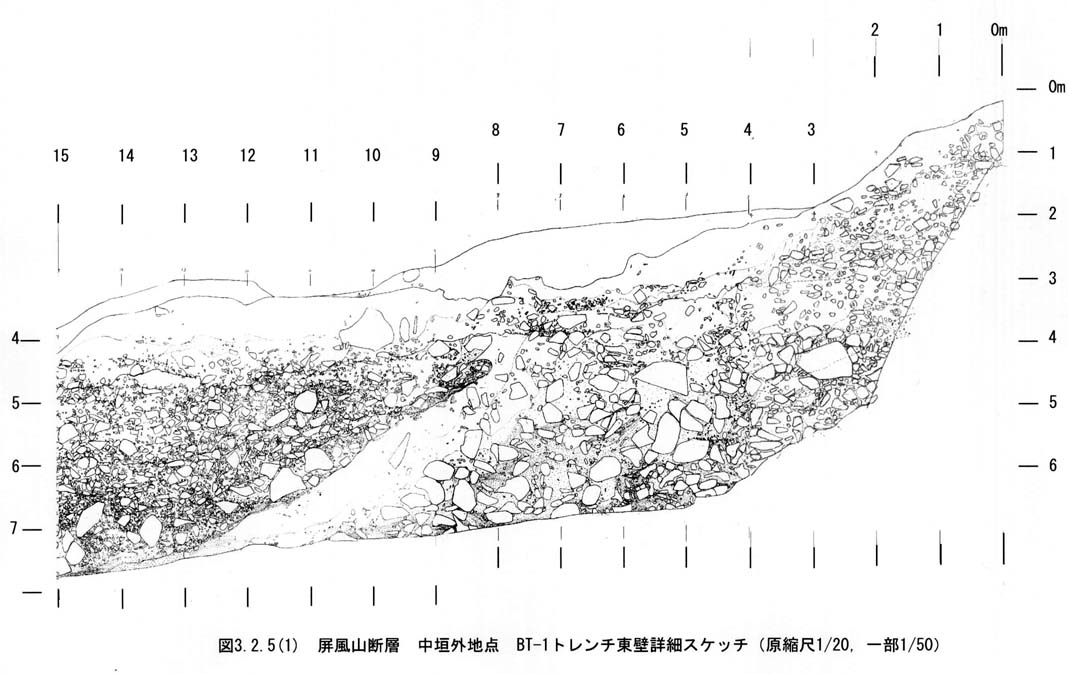

Ｊ層とＫ層中の堆積構造は１０°程度北傾斜する。南壁と、西壁のＴＤ＝０〜６ｍと、東壁のＴＤ＝０〜１．５ｍでは、Ｊ層およびＫ層はＨ２層と調和的な分布と堆積構造を有する。一方、西壁のＴＤ＝７〜８ｍと東壁のＴＤ＝４〜６ｍでは、Ｊ層とＫ層はＨ１層やＨ２層と分布と堆積構造が斜交し、Ｈ１層やＨ２層に侵食されたようにみえる（詳細スケッチ図３−２−５−１、図３−２−５−２）。
