３−１−１ 手賀野地点 空中写真図化および横断測量

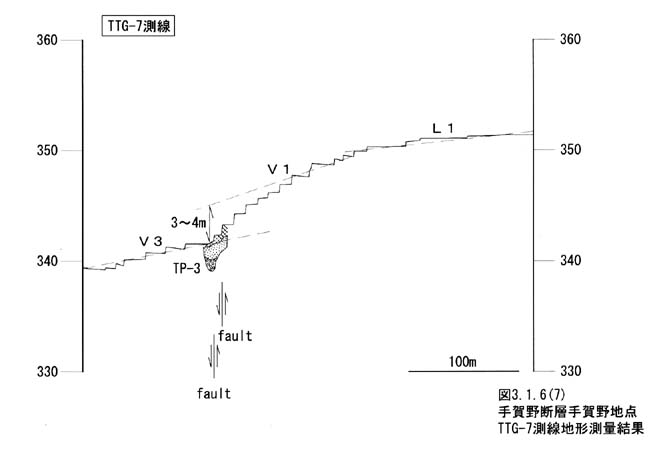

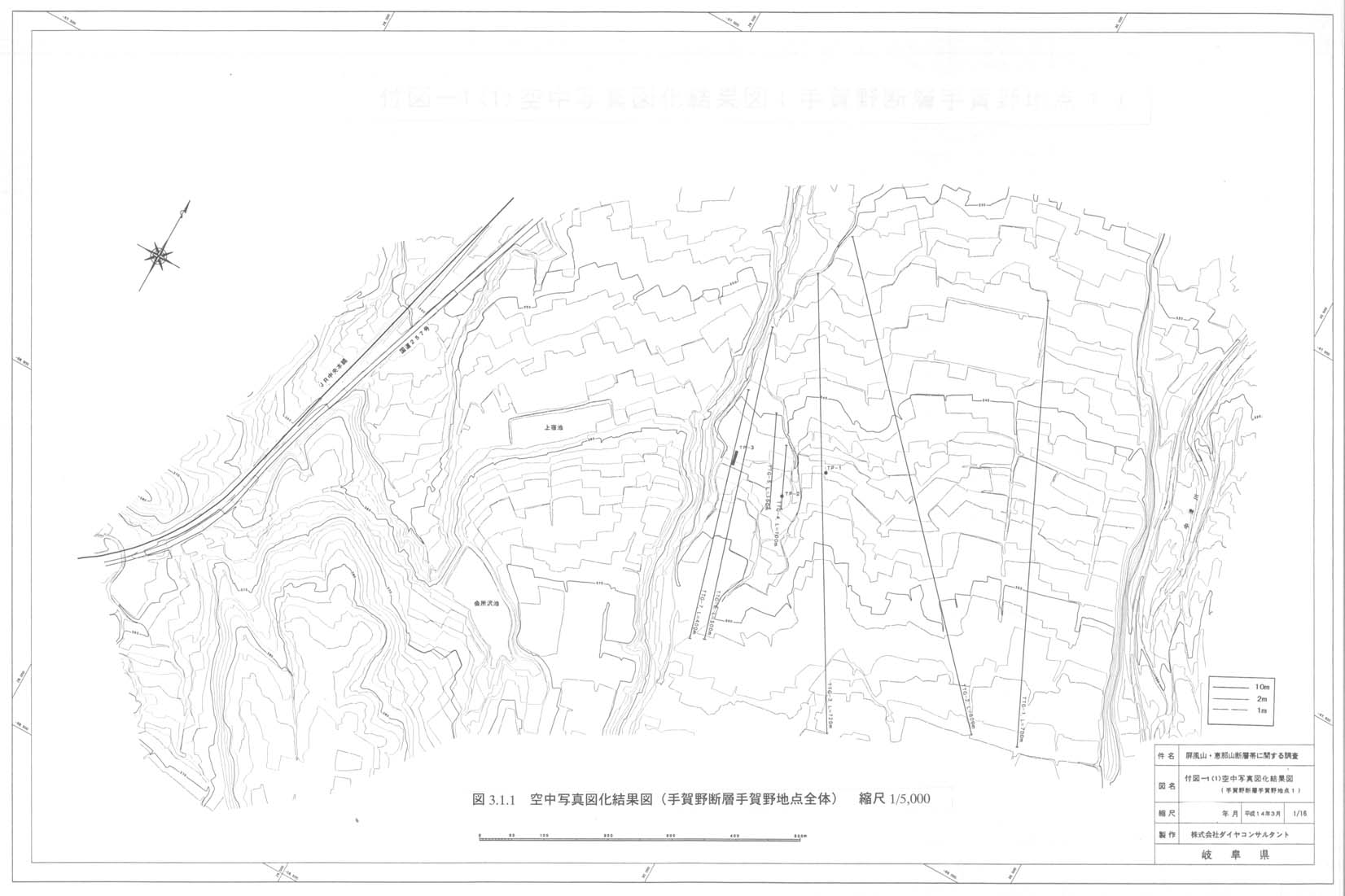

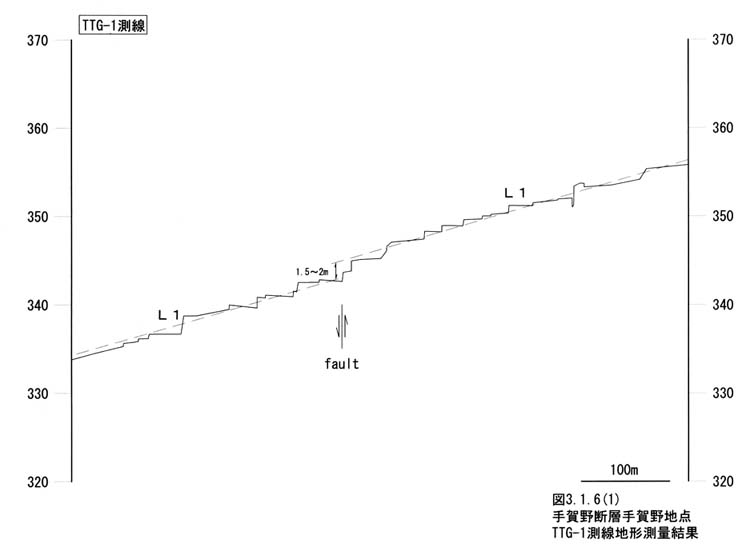

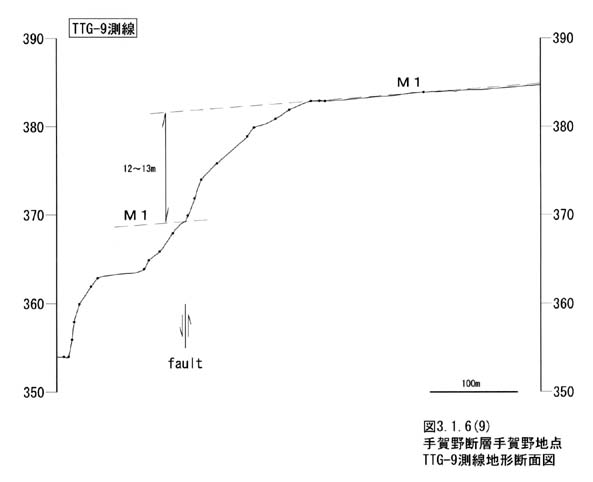

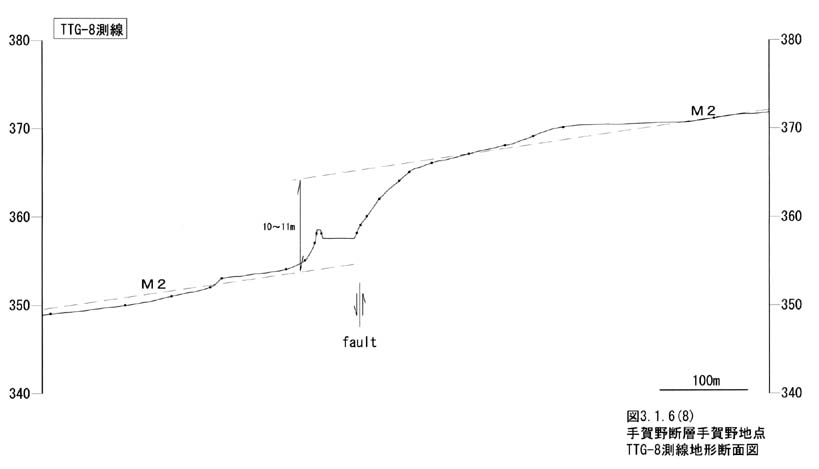

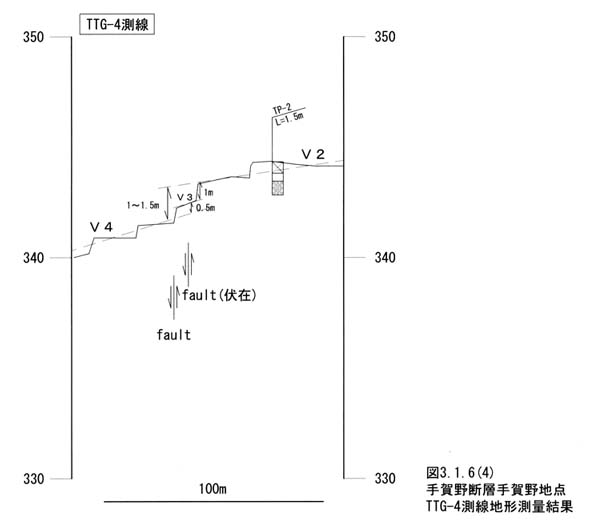

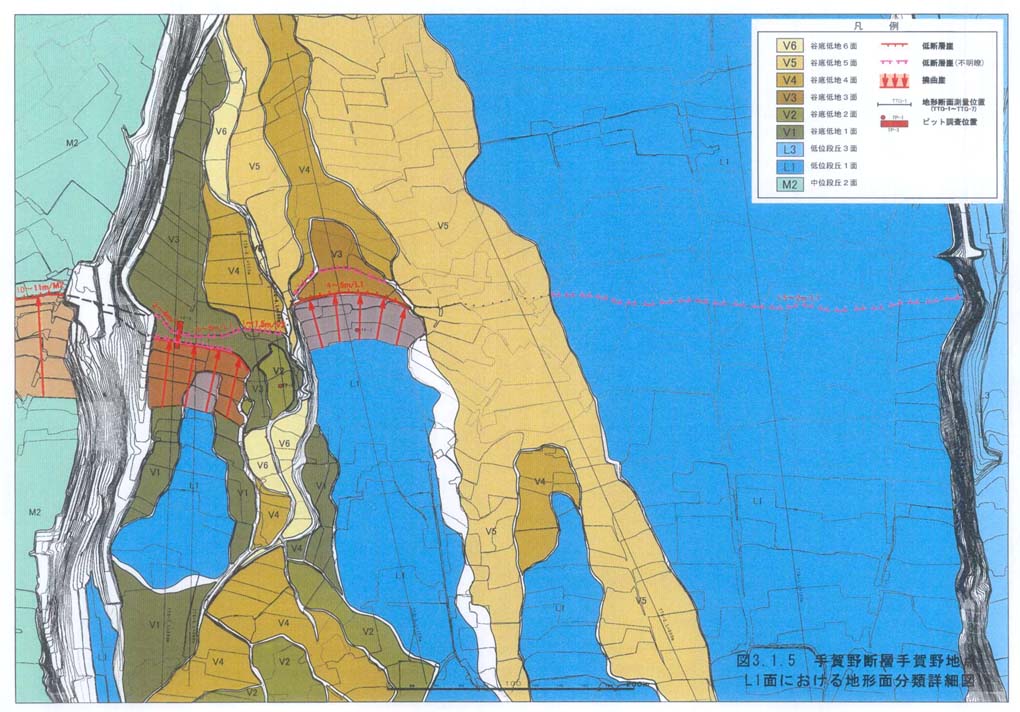

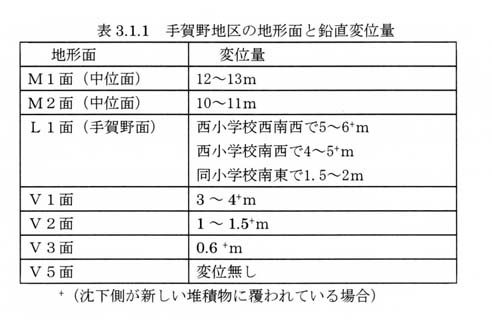

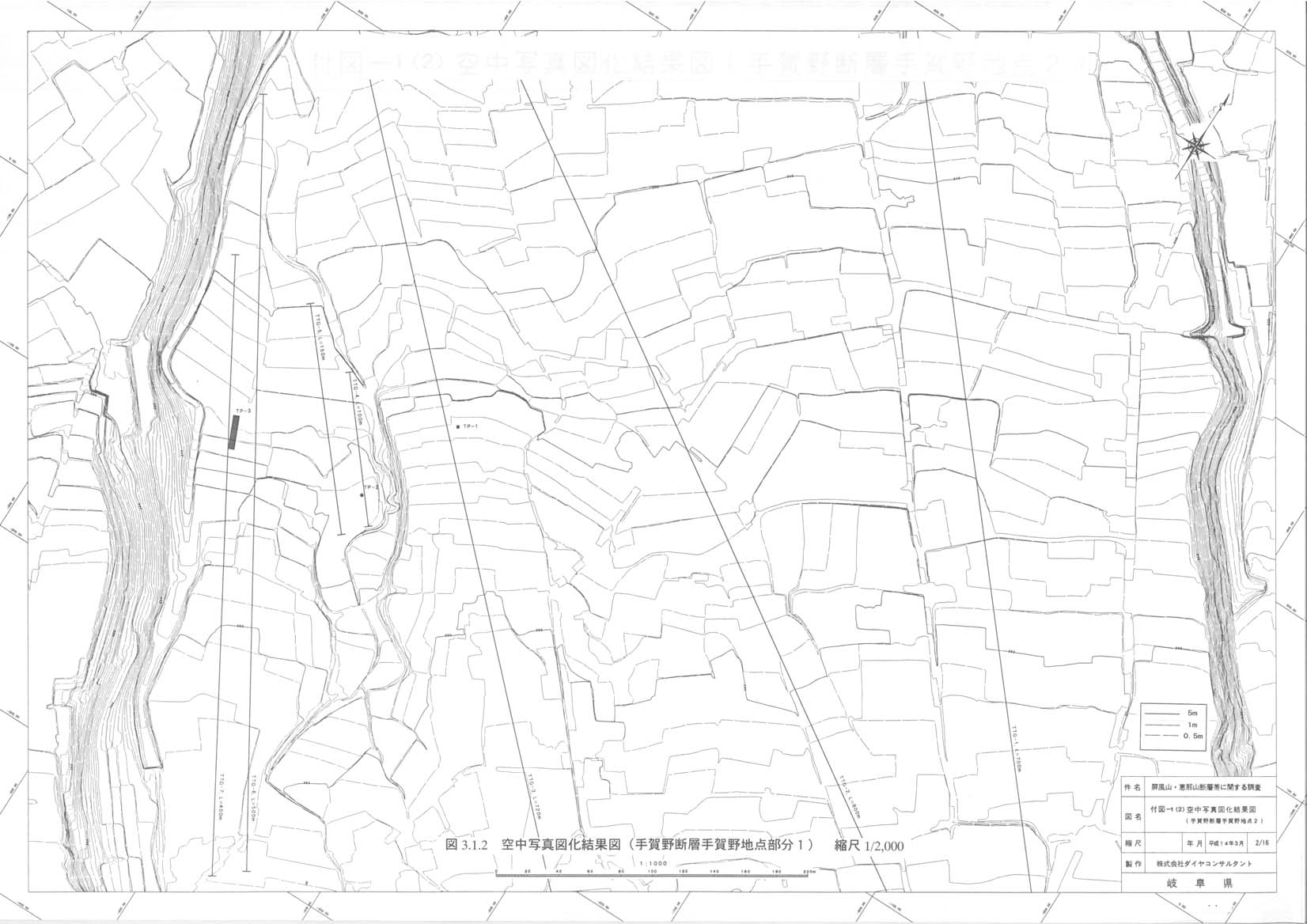

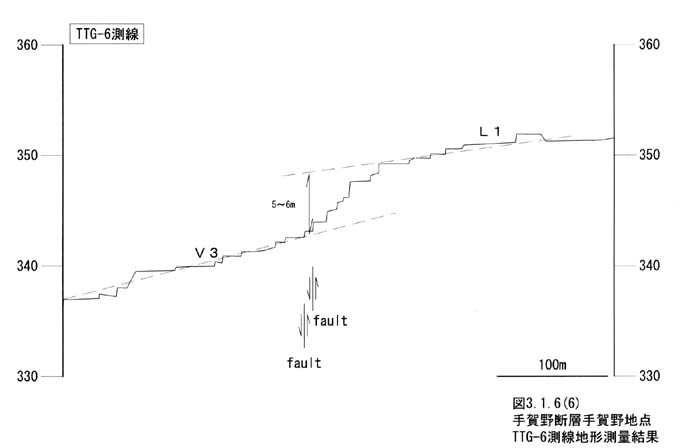

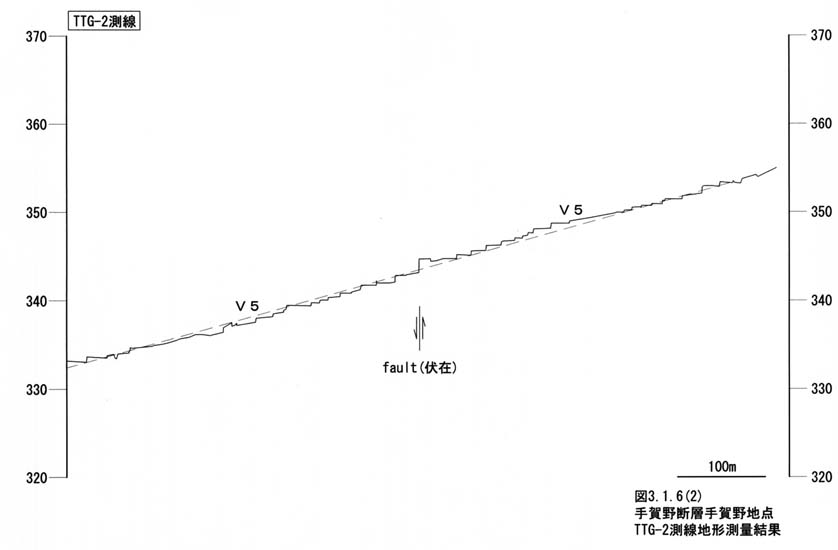

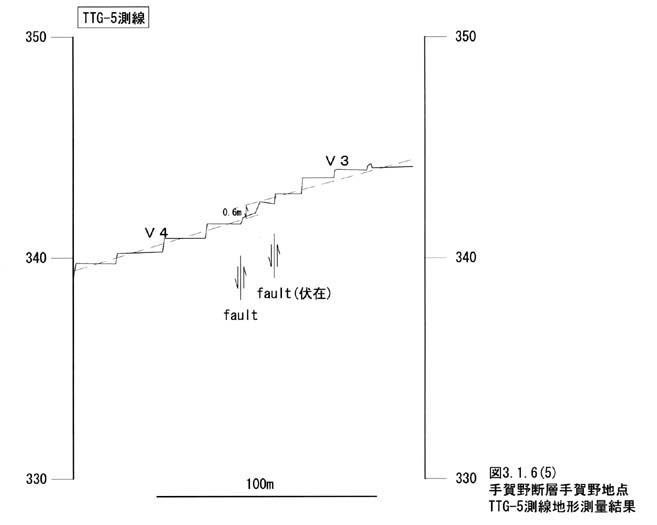

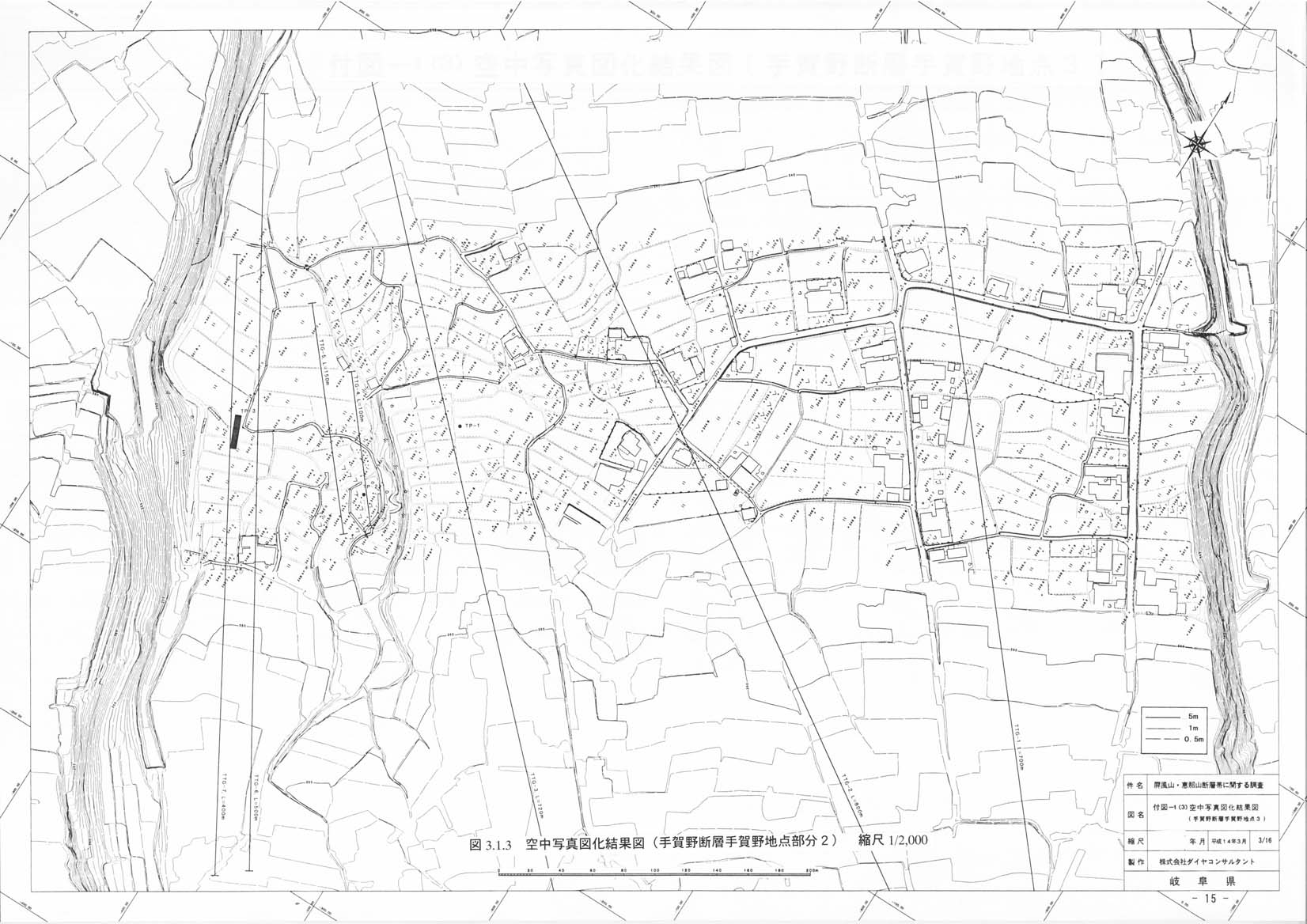

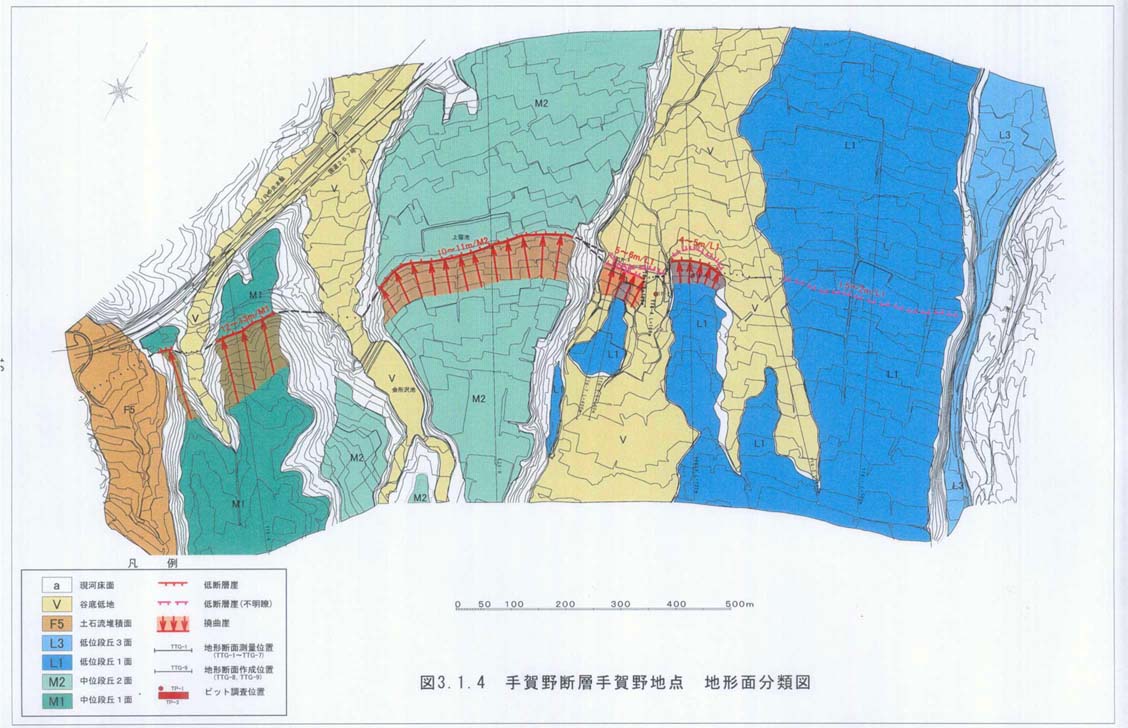

平成１１年度地表精査では、手賀野地区に分布するＭ１面、Ｍ２面、Ｌ１面（平成１１年度報告書ではＭ３面）に累積的な地形変位が認められることが明らかになった。これらの地形面の内、Ｌ１面（手賀野面）分布域にはＬ１面を開析して形成されたＶ１〜Ｖ６面が識別され、その一部の面にも低断層崖が認められる。Ｌ１面以降の地形面は圃場整備などの人工改変が進んでおり、原地形の特徴が失われている。これらのことから、手賀野地区において平成１３年度に空中写真図化を行なった（図３−１−１、図３−１−２、図３−１−３）。使用したのは昭和２２年米軍撮影の縮尺１／１０，０００の空中写真と昭和５１年国土地理院撮影の縮尺１／８，０００の空中写真である．図化した平面図上に空中写真の判読によって分類した地形面区分を示した（図３−１−４、図３−１−５）。さらに，手賀野断層の断層崖にほぼ直交する測線で横断測量を実施し、その成果に地形面区分を加えて地形断面図を作成し，各地形面での鉛直変位量を求めた（図３−１−６−１、図３−１−６−２、図３−１−６−３、図３−１−６−４、図３−１−６−５、図３−１−６−６、図３−１−６−７、図３−１−６−８、図３−１−６−９、表３−１−１）．
