4−5−1 トレンチ−3の位置選定

トレンチ−3は、断層aが通る明瞭な比高2〜3mの低断層崖に位置を選定した。これはトレンチ−2の北方約150mにあたる。図4−21にトレンチ−3の位置を示す。また、その付近の実測による詳細な平面図を図4−22に示す。

断層aは、T面上に存在し、反射法弾性波探査による推定断層の延長上にあたる。このことからこの位置には、他のトレンチ位置よりも確実に断層が存在することが推 定されていた。トレンチ−3の位置には低断層崖を挟んで西側に黒ボク土が堆積しており、断層を挟む東側で黒ボク土を確認することにより、鉛直変位量が求められる可 能性があった。

トレンチ−3は、長さ3.5m、幅1.3〜1.7m、深さ1〜3.5mの規模で実施した。図4−23にトレンチの形状を示す。

また、トレンチ−3を通り池田山断層を横断する約325mの地形測量を行った。測量結果は縮尺1/200の横断図として巻末に添付する。

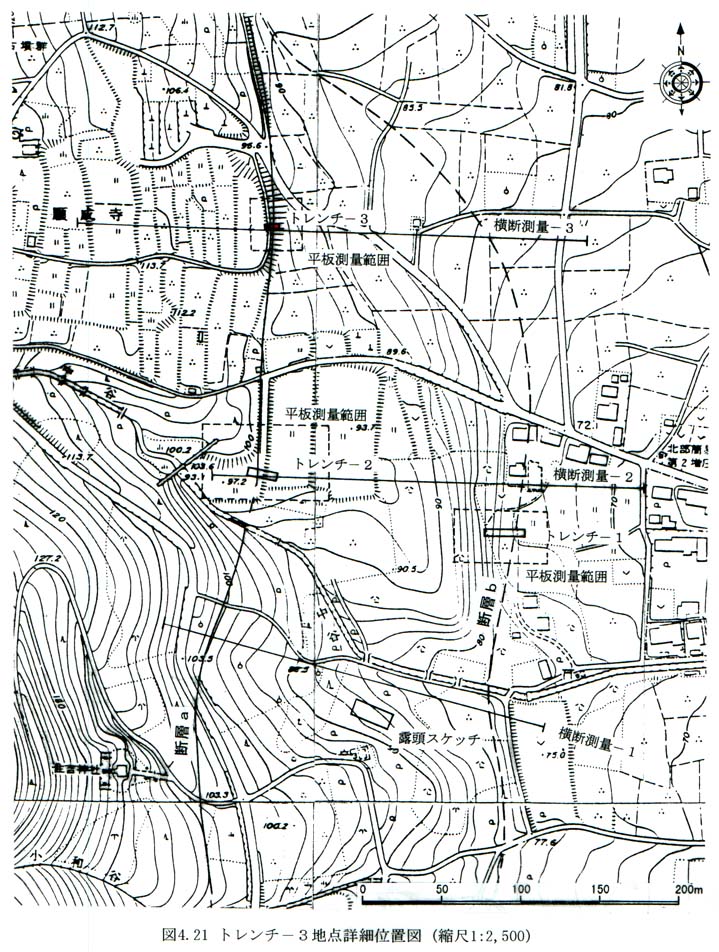

図4−21 トレンチ−3地点詳細位置図(縮尺1:2,500)

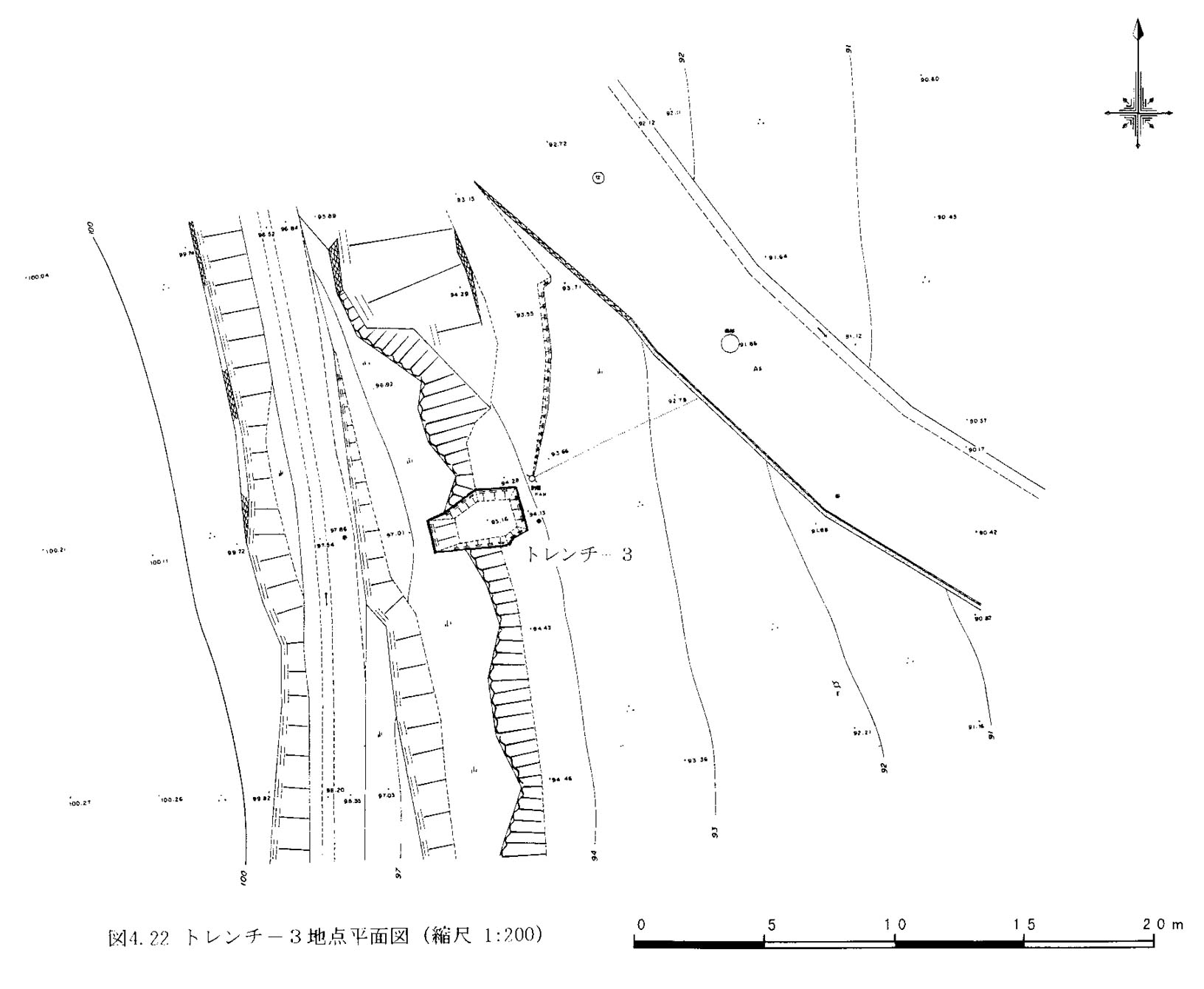

図4−22 トレンチ−3地点平面図(縮尺1:200)

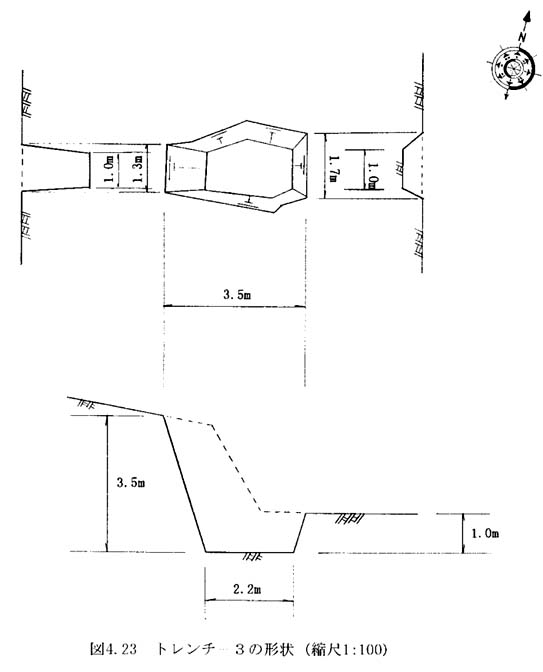

図4−23 トレンチ−3の形状 (縮尺1:100)
