６−３ 反射探査結果

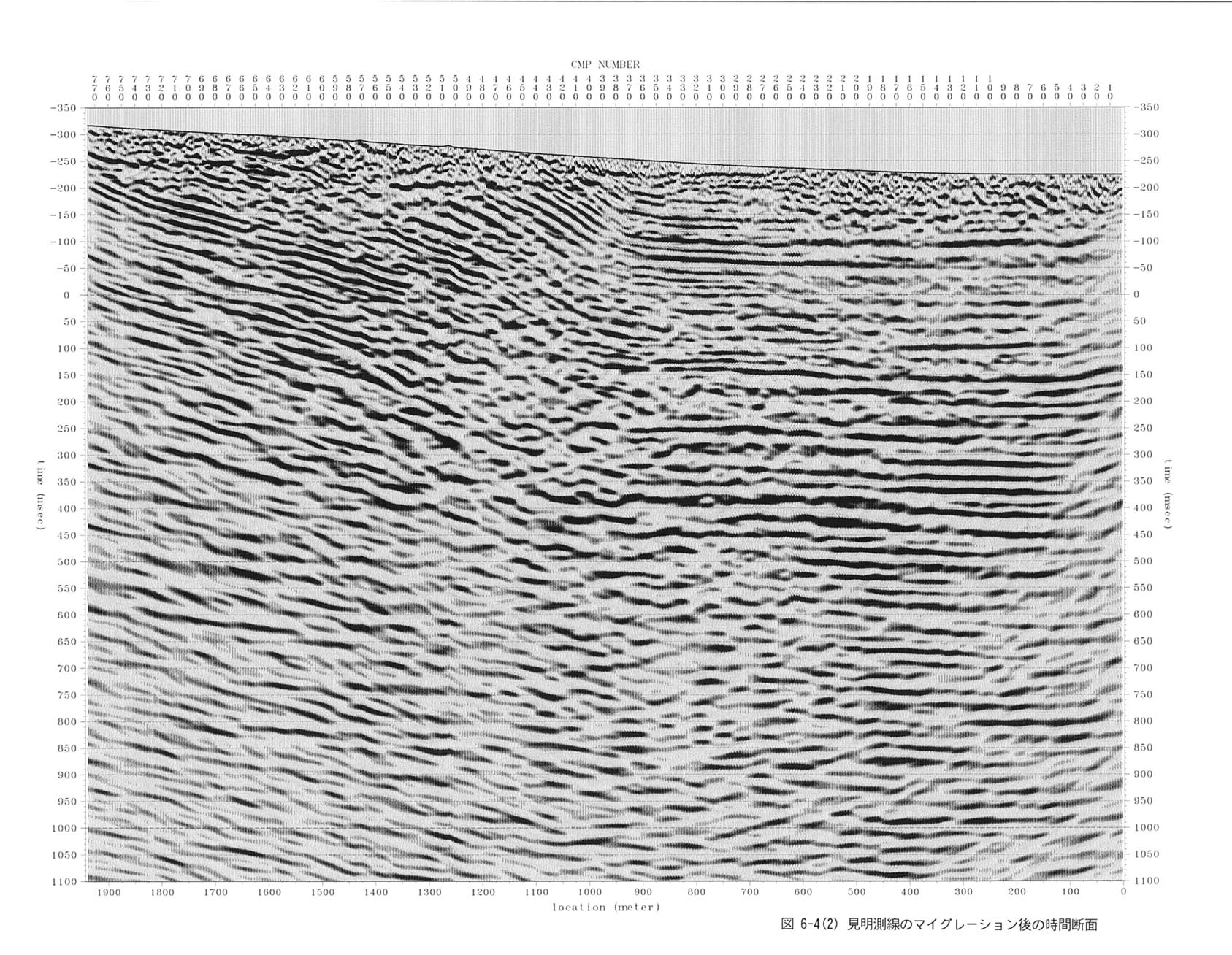

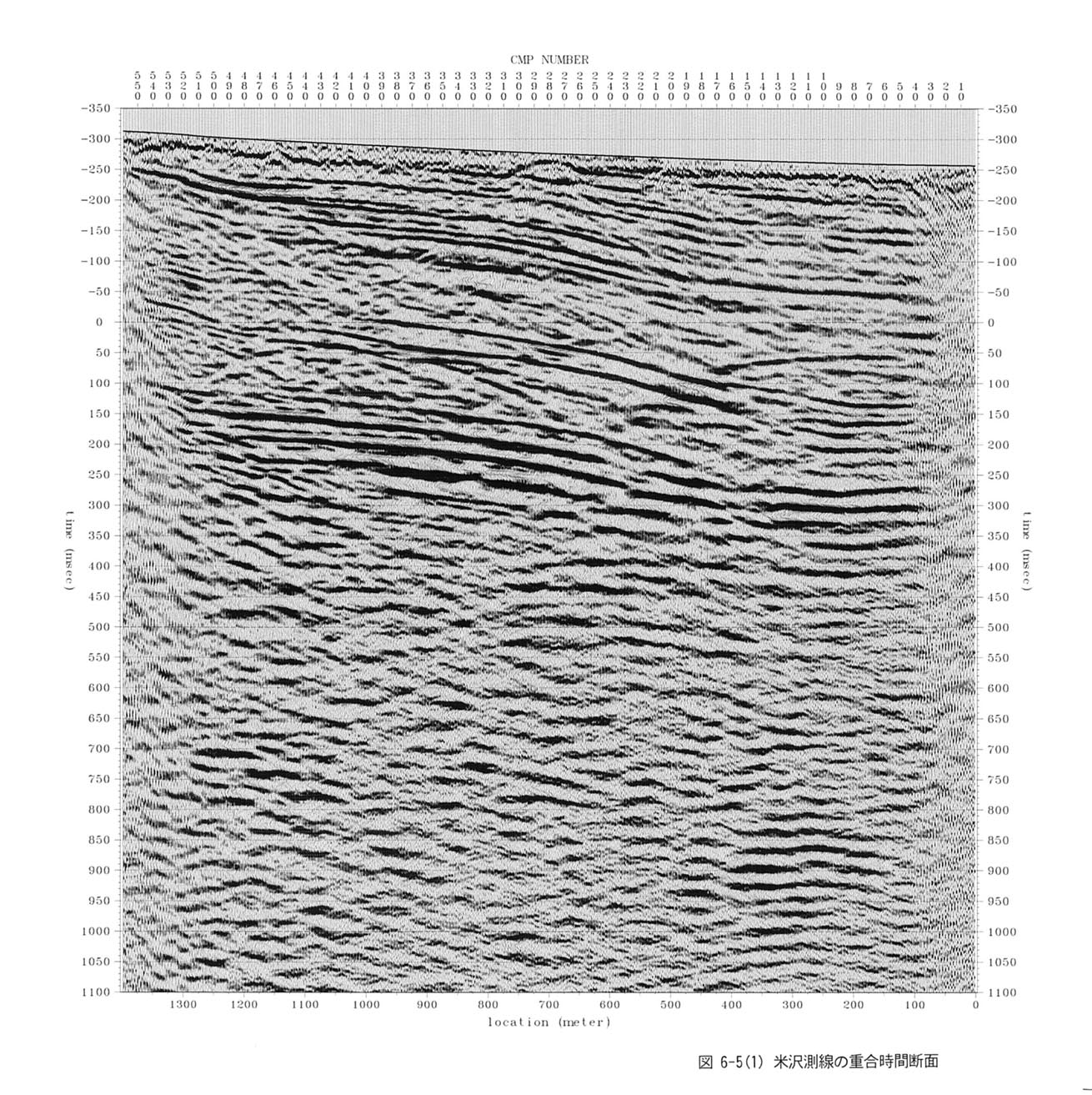

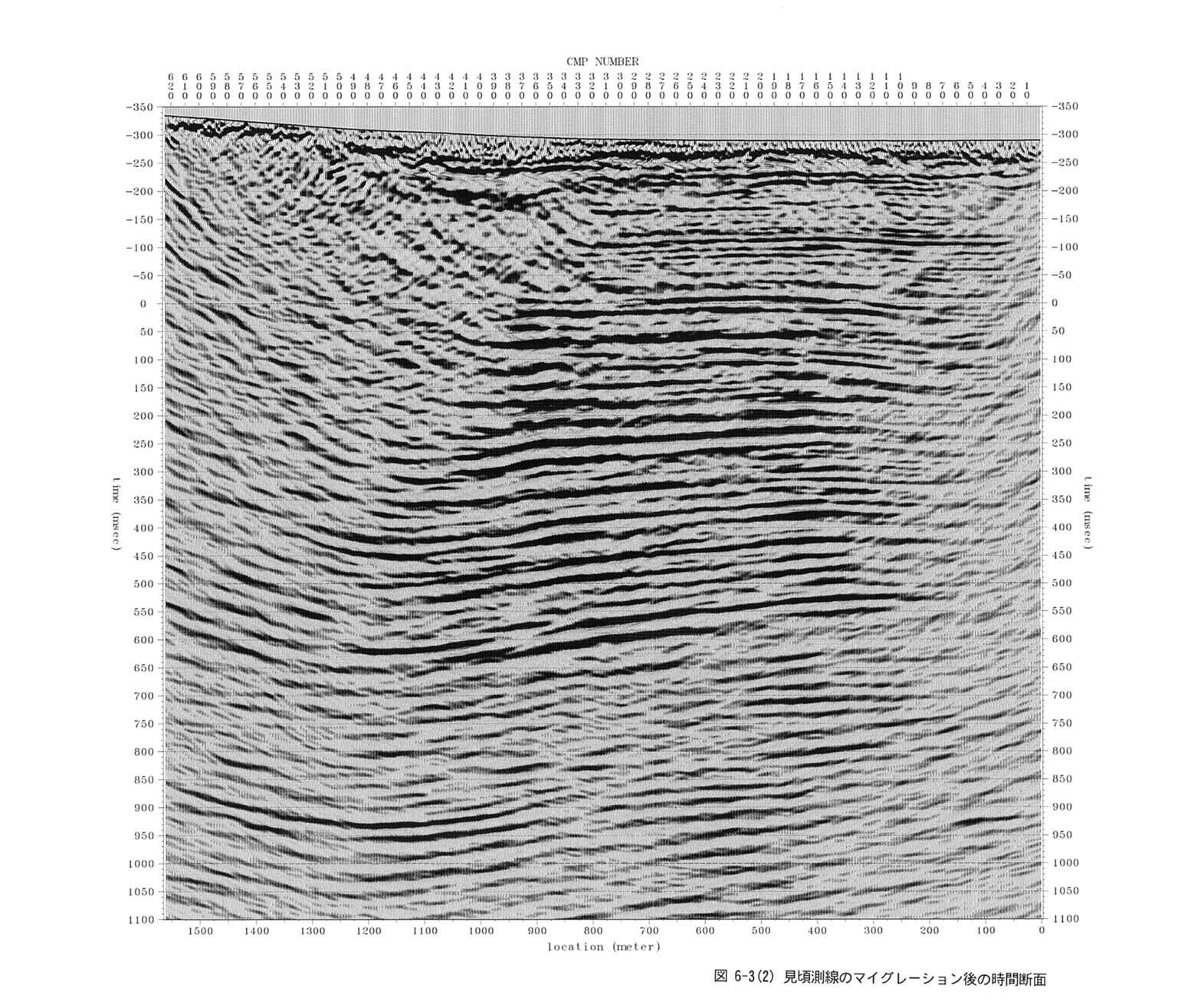

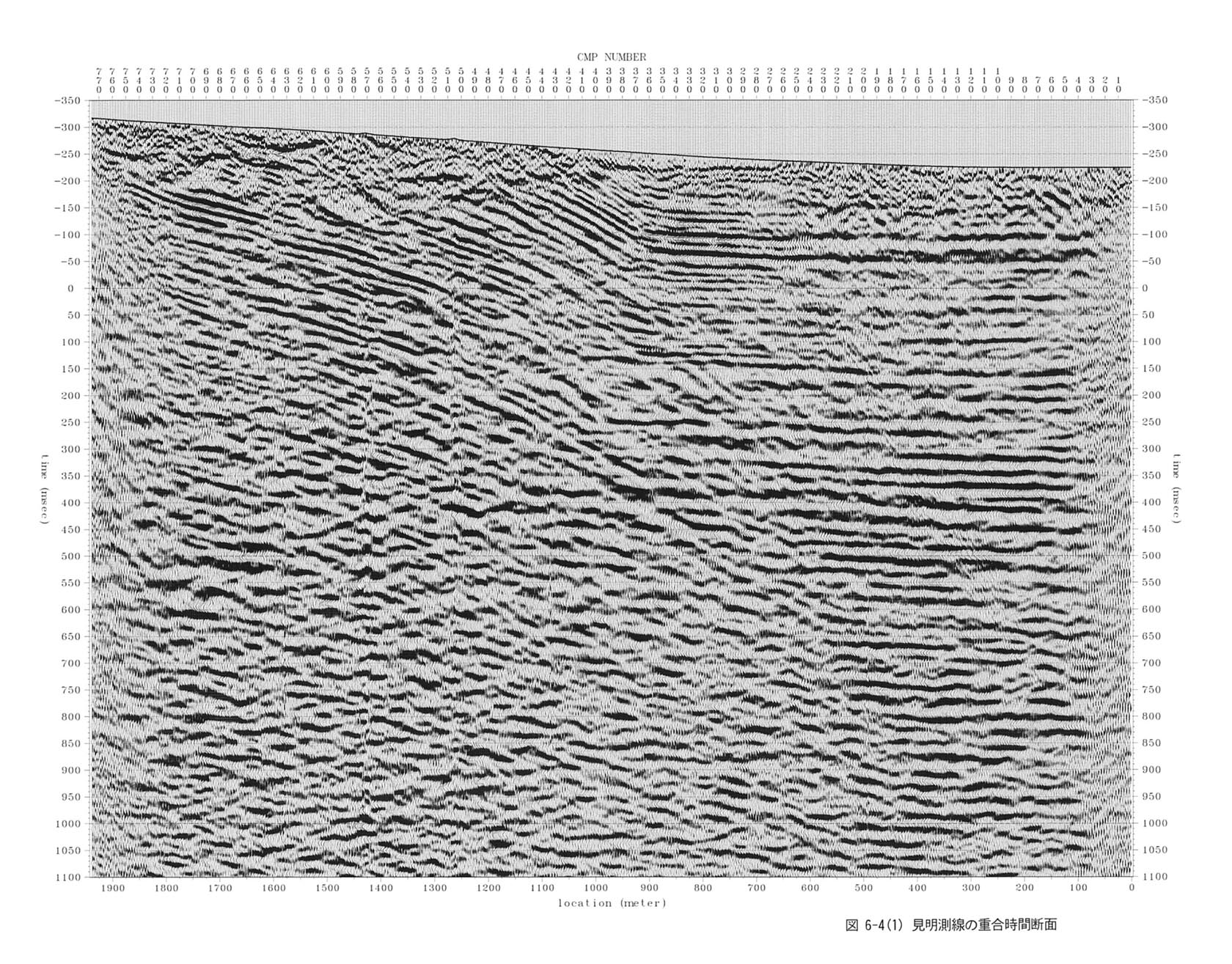

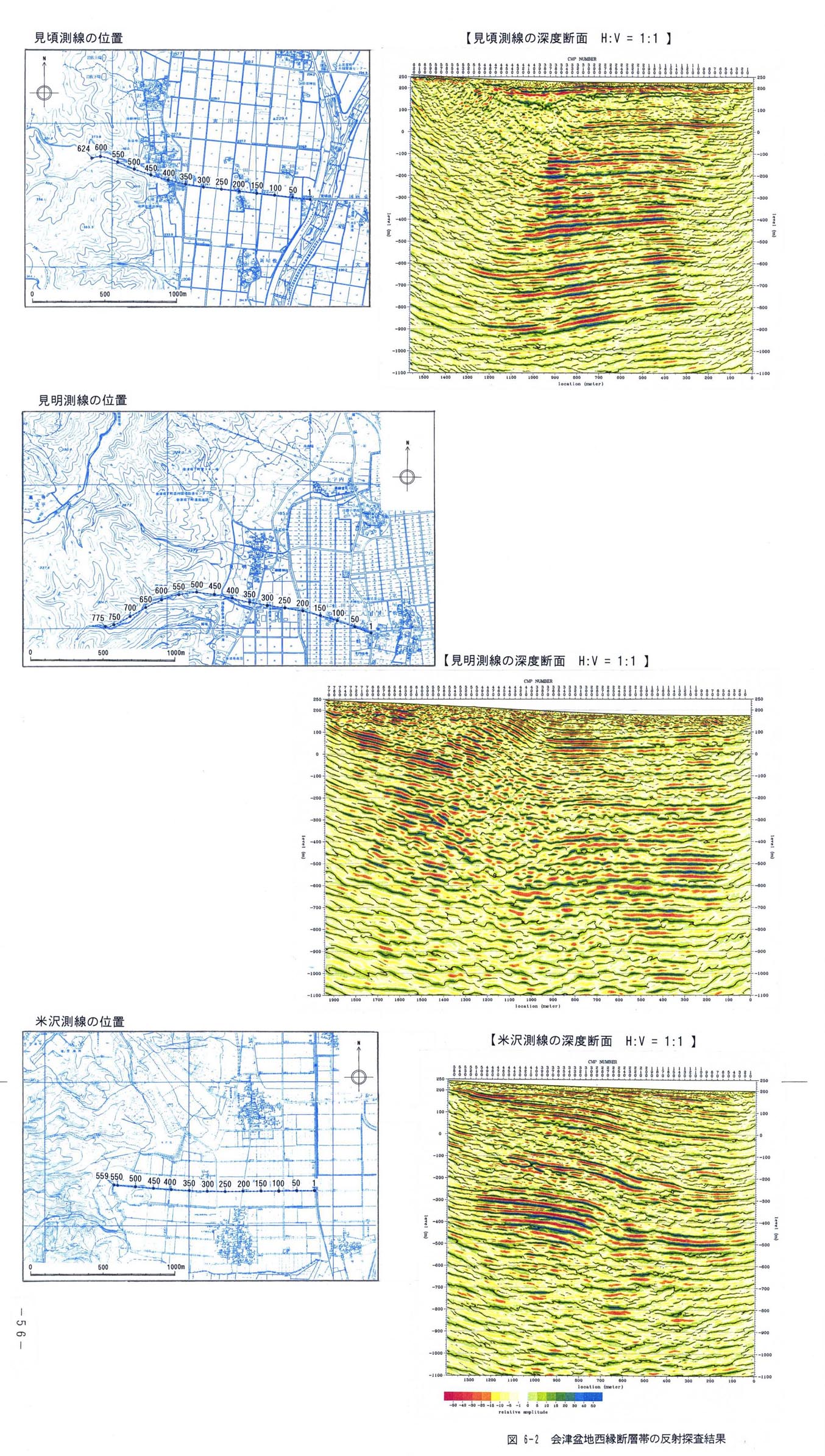

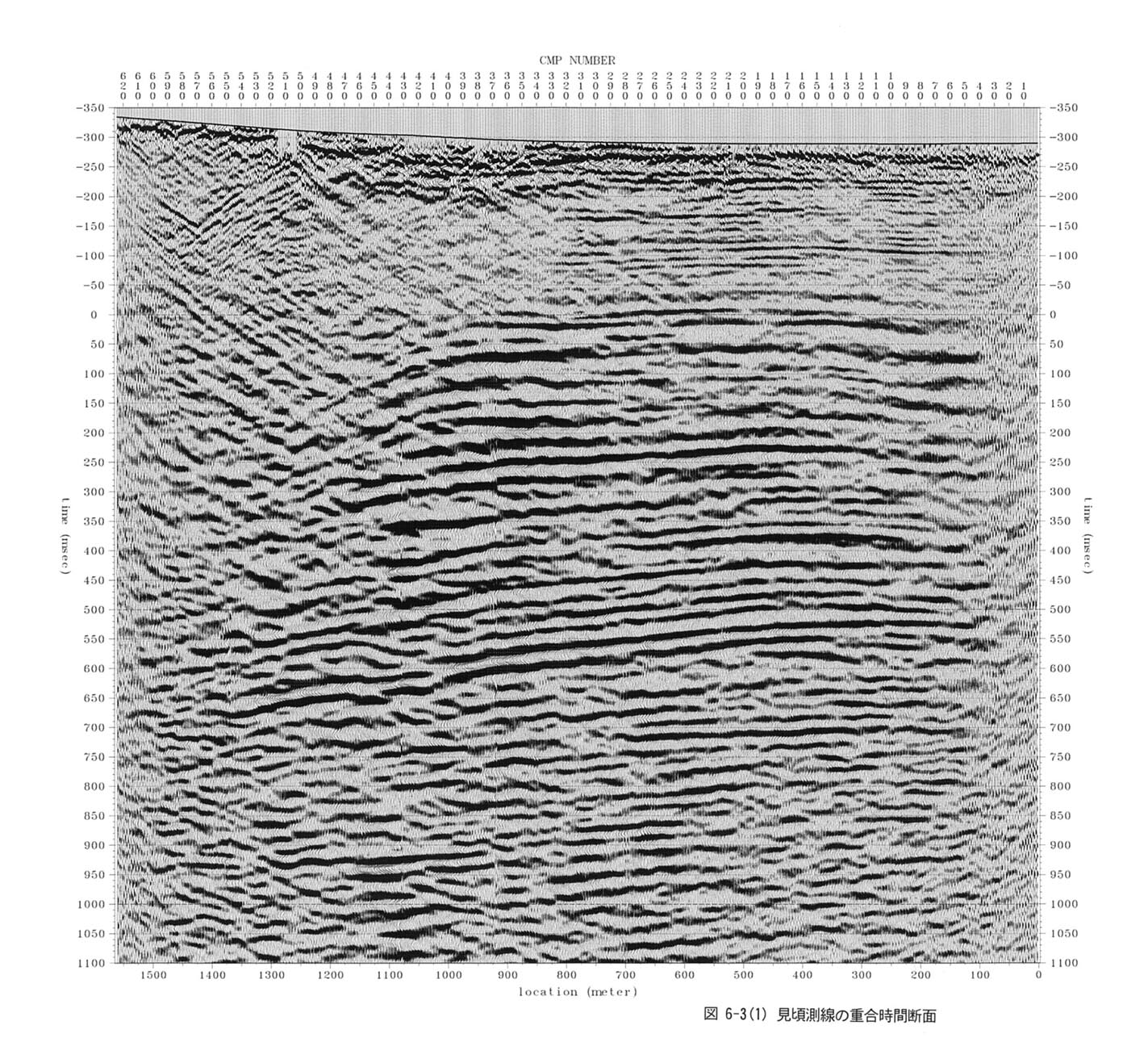

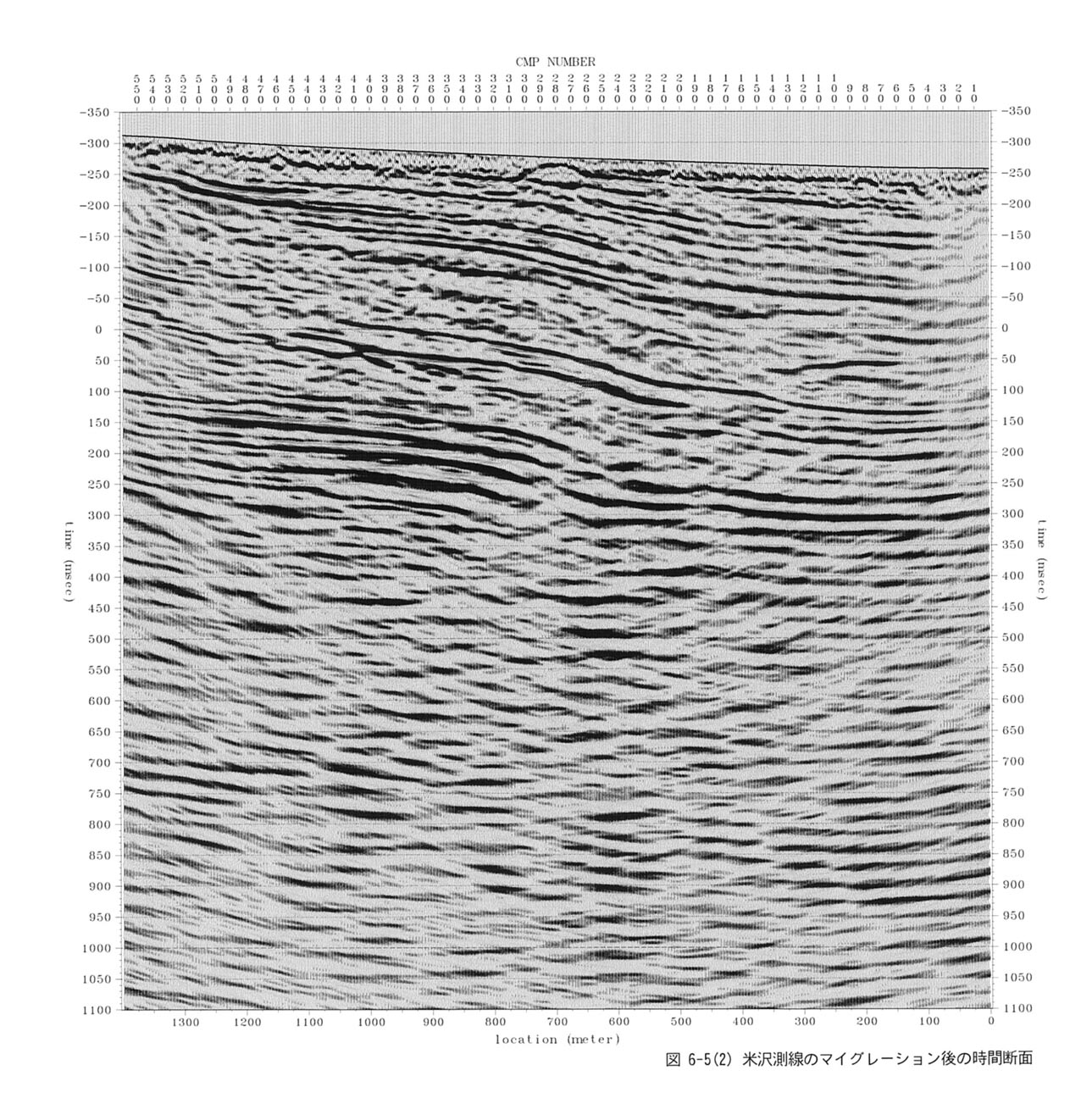

測定により得られたデータを処理して作成した深度断面を，図６−２に示す。ここで示した深度断面は，時間断面の解析により推定した地層のＰ波速度を用いて，深度に変換した図である。各測線におけるＰ波速度の分布は次章に示す。また，各測線における重合断面及びマイグレーション後の時間断面を図６−３−１、図６−３−２、図６−４−１、図６−４−２、図６−５−１、図６−５−２に示す。 いずれの測線においても，深度８００ｍ〜深度 １０００ｍ以浅については良好な反射記録が得られ，断層の位置，地下の構造等が明らかとなった。
各測線の地質的解釈については，次章の各地区の調査結果毎に，地表部の地形・地質データと併せて述べる。
