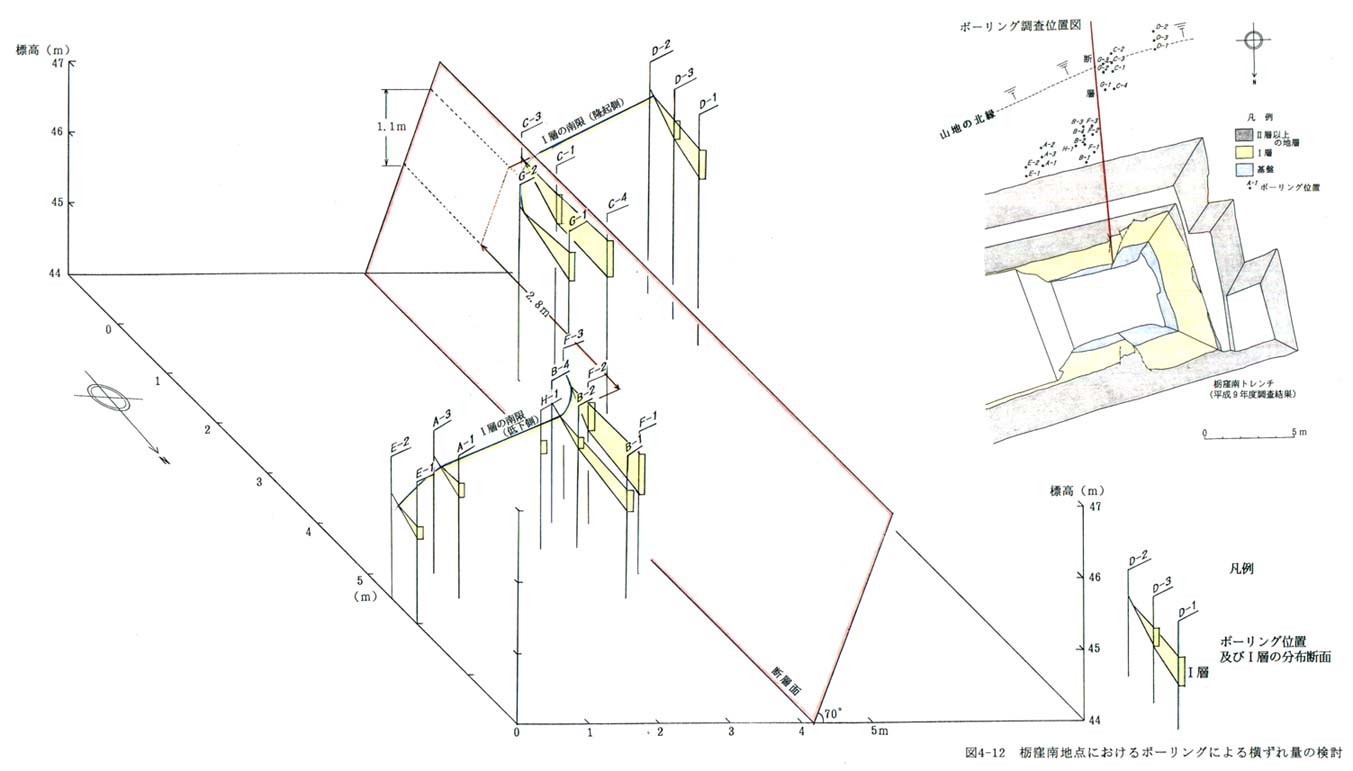

ボーリング調査結果により得られた�T層の分布状況を立体的に図４−１２に示す。

�T層の南縁の走向は，西隆起側及び東低下側いずれにおいても，概ね ＥＮＥ−ＷＳＷ方向を示すが，断層延長部で明らかに食い違っており，断層により左横ずれ変位を受けていることは明らかである。断層の隆起側及び低下側のいずれにおいても，�T層の南縁の走向は，断層近傍で断層の走向に近くなり，これは断層による引きずりと考えられる。このことから，引きずりも含めた横ずれ量を求めるため，西隆起側，東低下側それぞれにおいて，�T層の南縁をその全体的な走向で延長して断層面との交点を求め，その食い違い量を横ずれ量とした。その結果，�T層の南縁の左横ずれによる水平方向の変位量は約２．８ｍ，鉛直方向の変位量は約１．１ｍの値が得られた。
