（１）広域重力探査

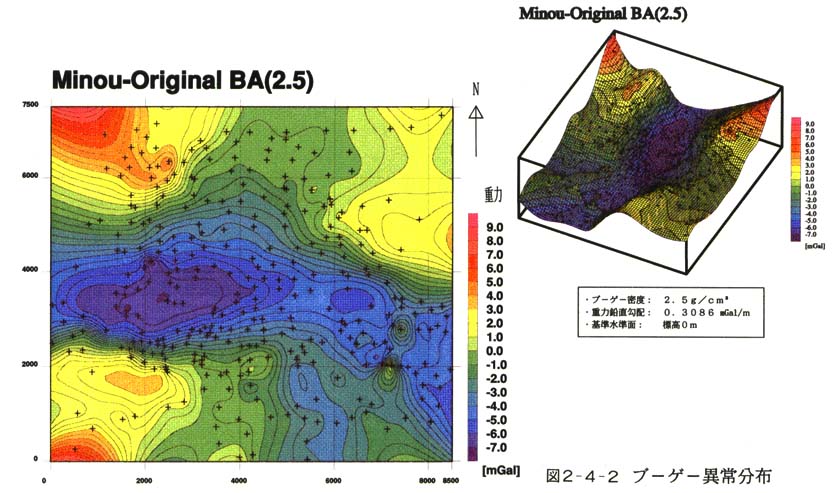

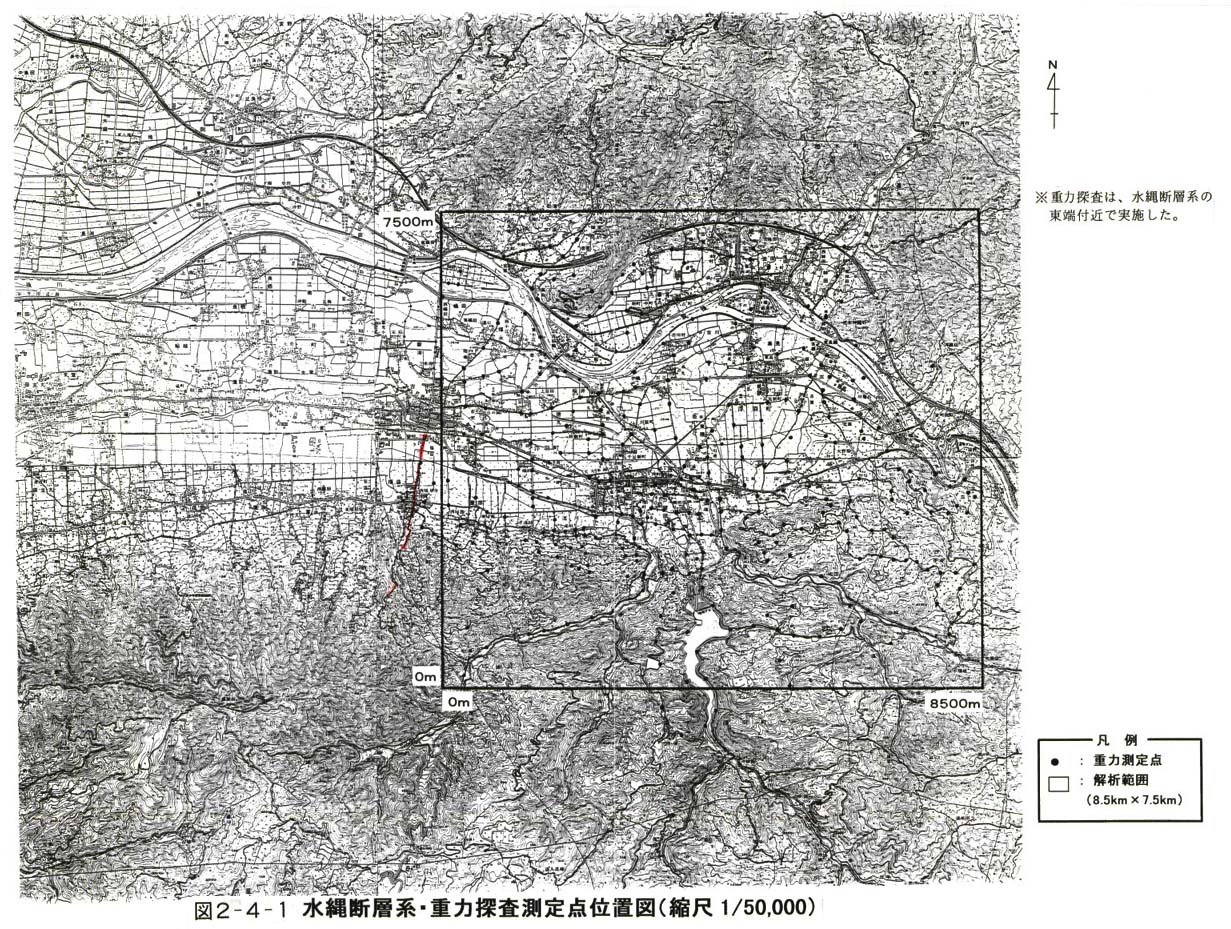

水縄断層系東部の吉井町屋部から浮羽町夜明にかけての地域において、平野下の基盤上面の形状を把握し、断層の位置・性状を特定するために広範囲に重力探査を実施した。測点位置を図３−２−４−１に、解析結果を図３−２−４−２のブーゲー異常分布図、図３−２−４−３の長波長成分重力分布図、図３−２−４−４の重力成分鉛直１次微分分布図、図３−２−４−５、図３−２−４−６の重力基盤モデル計算結果に示した。なお、測定点の間隔が１００ｍ以上であるため、今回の解析では重力分布の短波長成分は除去して扱った。このため今回の解析で描かれた地下構造の深度方向のスケールは、１００ｍ〜数qのオーダーとなっている。

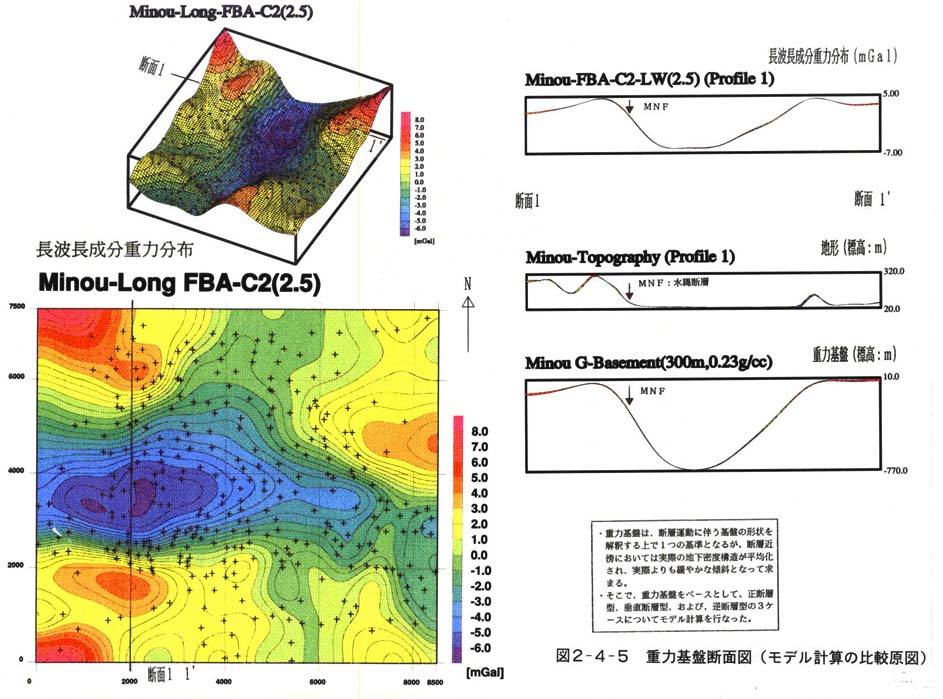

（１）．長波長成分重力分布

@　調査地の西側半分は水縄断層の東端部を含む範囲である。この部分においては、水縄断層を境として南側で高重力異常、北側で低重力異常のパターンが顕著に認められる。その重力の高低差は１０ｍ Ｇａｌ強であり、水平方向の重力変化は１０ｍＧａｌ／１qと大きい。

A　一方、調査地の東半分でも西側半分と同様の傾向が認められるが、重力の高低差は５ｍＧａｌ弱と小さい。

B　以上の特徴は、水縄断層の基盤の垂直方向の低下量が東側に向かって小さくなっていることを示していると思われる。

C　調査地中央より北側に見られる低重力異常域は、筑後川の流路が北方へ迂回している状況と調和的であり、この川による基盤の浸食がかなり深い（古い）構造に影響していることを示しているように見える。

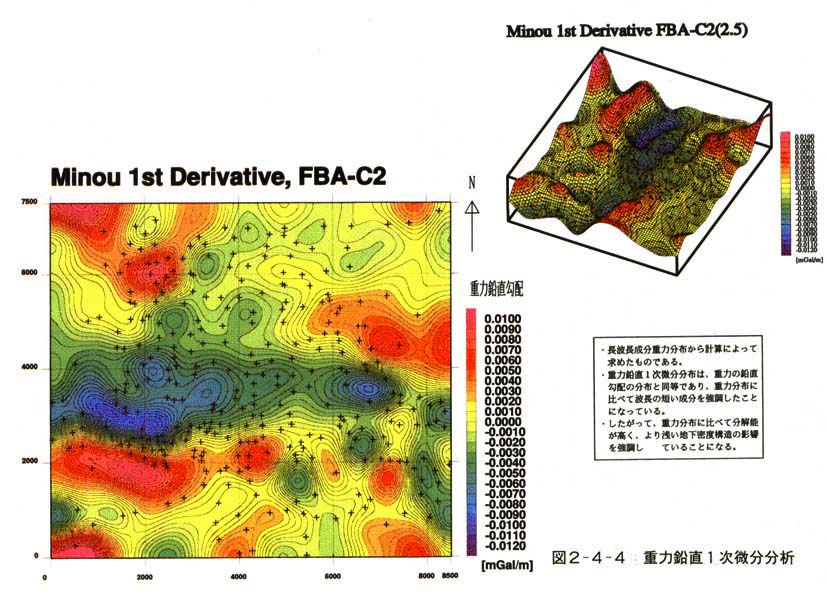

（２）．重力鉛直１次微分分布

長波長成分重力分布に見られる諸特徴が、よりシャープに認められる。特に、調査地中央より西側で重力鉛直勾配のコンターが密集しており、構造の急変を示している。この位置は航空写真で判読したリニアメントの位置より、かなり北側である。東方に向かってこのようなコンターの密集傾向は小さくなるが、これは地形的なリニアメントが東方へ次第に不明瞭になっていくことに対応しているように見える。

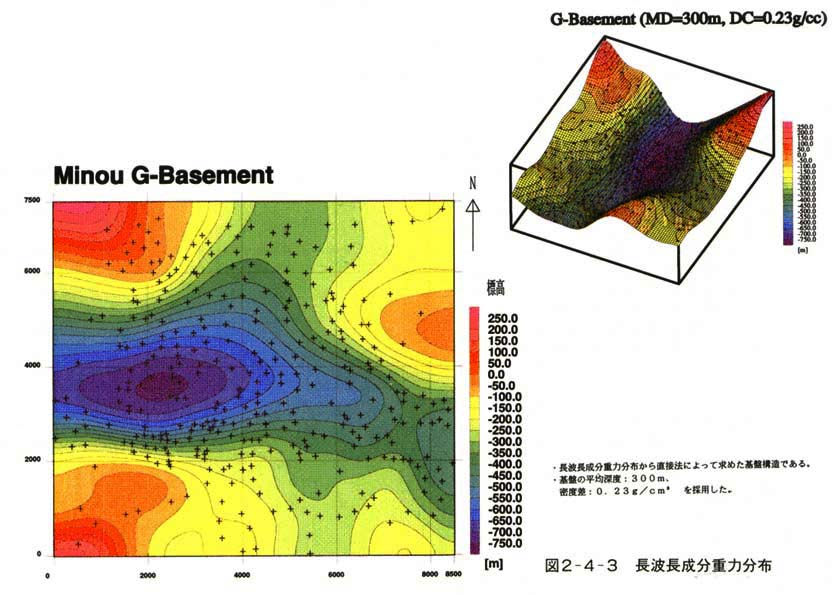

（３）．重力基盤構造

@　重力基盤構造から見ると調査地西側半分においては、水縄断層を境として北側が８００ｍ程度落ちた構造となっていると判断された。一方、東側側半分では、基盤の低下量は２００〜３００ｍ程度と推定される。

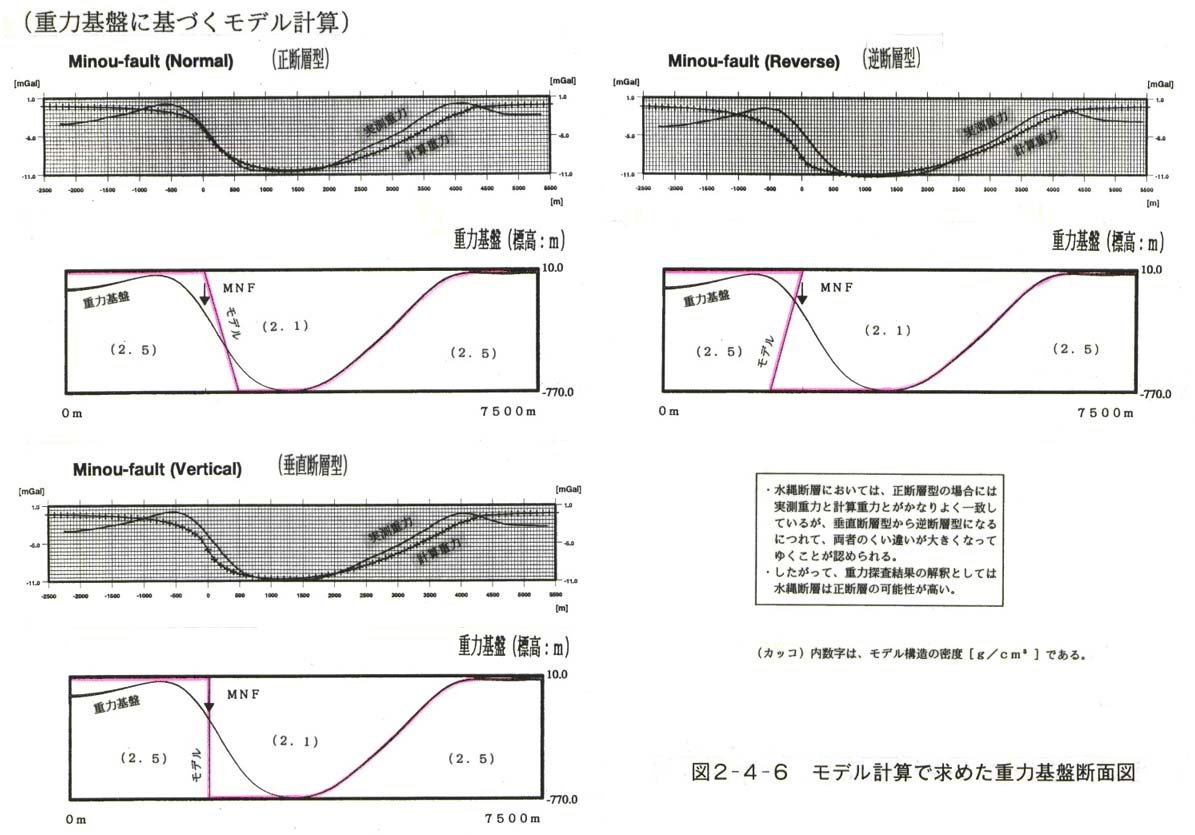

A　重力基盤をベースとして、正断層型、垂直断層型、逆断層型の３ケースについてモデル計算を行ったところ、正断層型（断層面傾斜６０゜で計算）では実測重力値と計算重力値がかなり一致しているが、垂直断層型さらに逆断層型になるにつれて、両者の食い違いが大きくなる結果となった。すなわち重力探査結果の解釈としては、水縄断層系は正断層型と見る方がよいと考えられる。
