(1)処理断面図

重合処理断面図(時間断面)、マイグレーション処理断面図(時間断面)および深度変換処理断面図を巻末に示す。断面図の左側が西方向を示す。

重合処理断面図およびマイグレーション処理断面図の時間断面図は、水平方向の縮尺がH=1:1,500で、測線距離程は「KYORI」として表示している。距離表示の下段はCDP番号を付している。CDP番号は測線0mを100として定義している。

縦軸は時間(秒)で、1/10秒(100msec)間隔で目盛り線を入れている。

深度変換処理断面図は、深度変換した後に測量結果を用いて標高換算を施した断面である。したがって、縦軸は標高表示で、10m間隔に目盛り線を入れ、各測定点の地表線も表示している。横軸は時間断面と同様に距離程を示し、縮尺はH=1:1,500である。縦軸の縮尺はV=1:750としており、縦横比はH:V=1:2となっている。

深度変換は、データ処理の速度解析で得られた速度(表3−4−2参照)を参考にして行った。深度変換速度は大略的に2層構造として表3−4−3に示すとおりとした。

CDP番号80の例

0〜229msecまで200m/sec、229〜1,000msecまで400m/secの速度を用いて深度変換したことを示す。

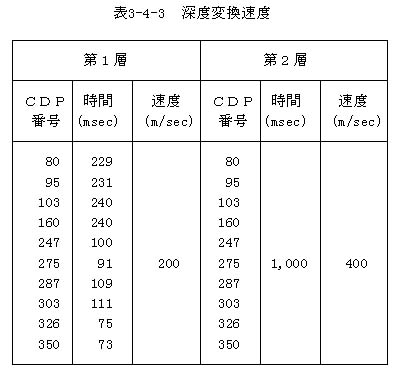

表3−4−3 深度変換速度
