(3)層相の変遷

トレンチ壁面に見られる層相の変化は,断層運動による堆積場の変遷を示していると考えられる。ここでは,断層活動による地層の右横ずれ移動を前提に,層相および偏平礫の面構造(インブリケーション)調査から堆積場の変遷の1仮説を表3−8−5図3−8−10に示す。

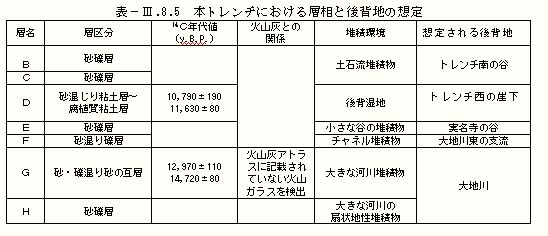

表3−8−5 本トレンチにおける層相と後背地の想定

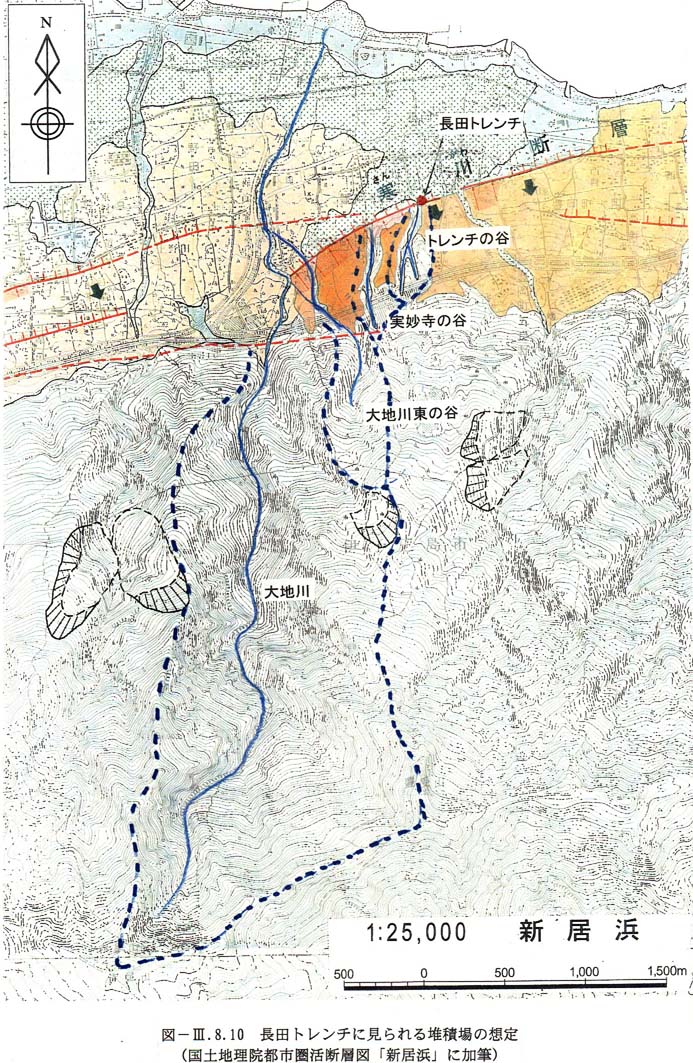

図3−8−10 長田トレンチに見られる堆積場の想定

(国土地理院都市圏活断層図「新居浜」に加筆)
