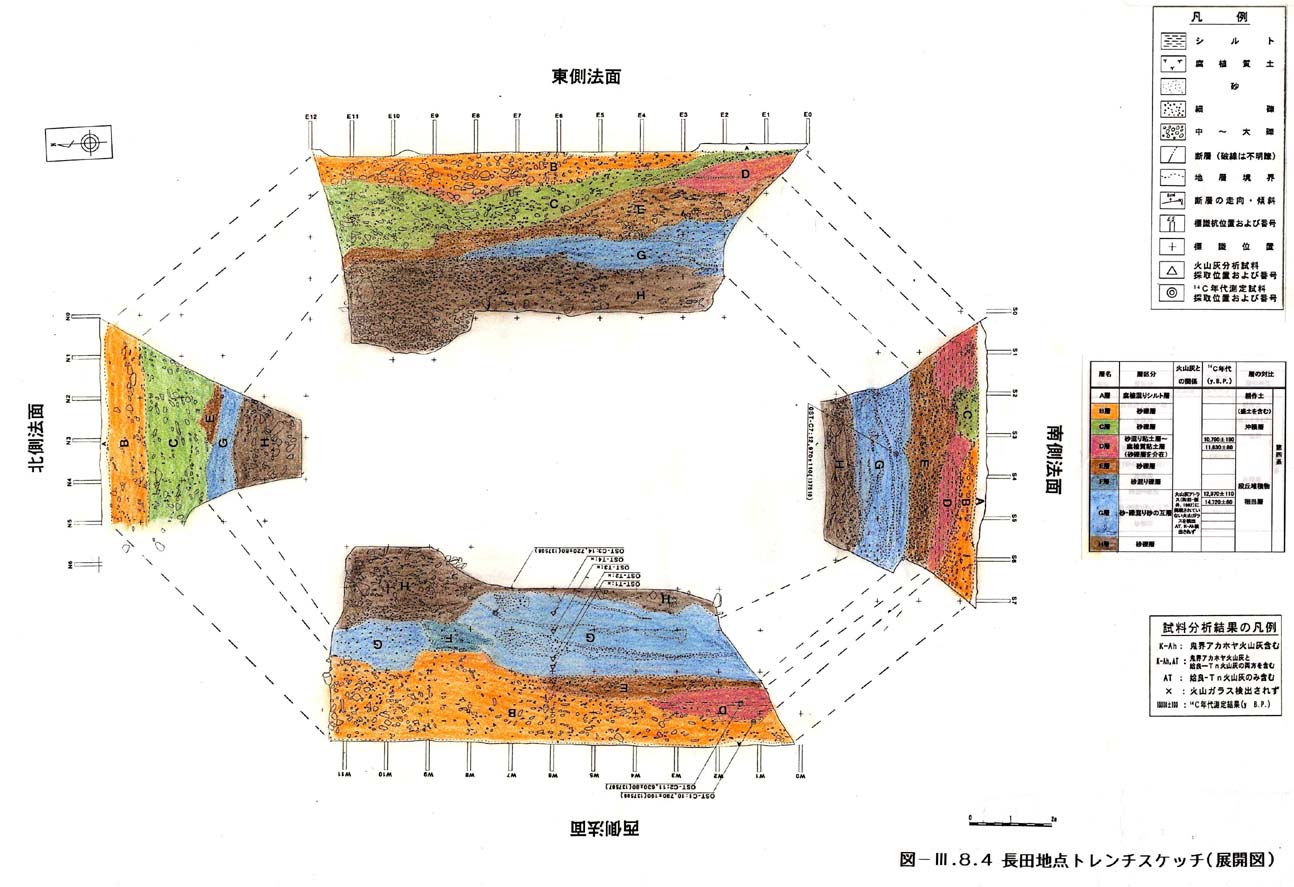

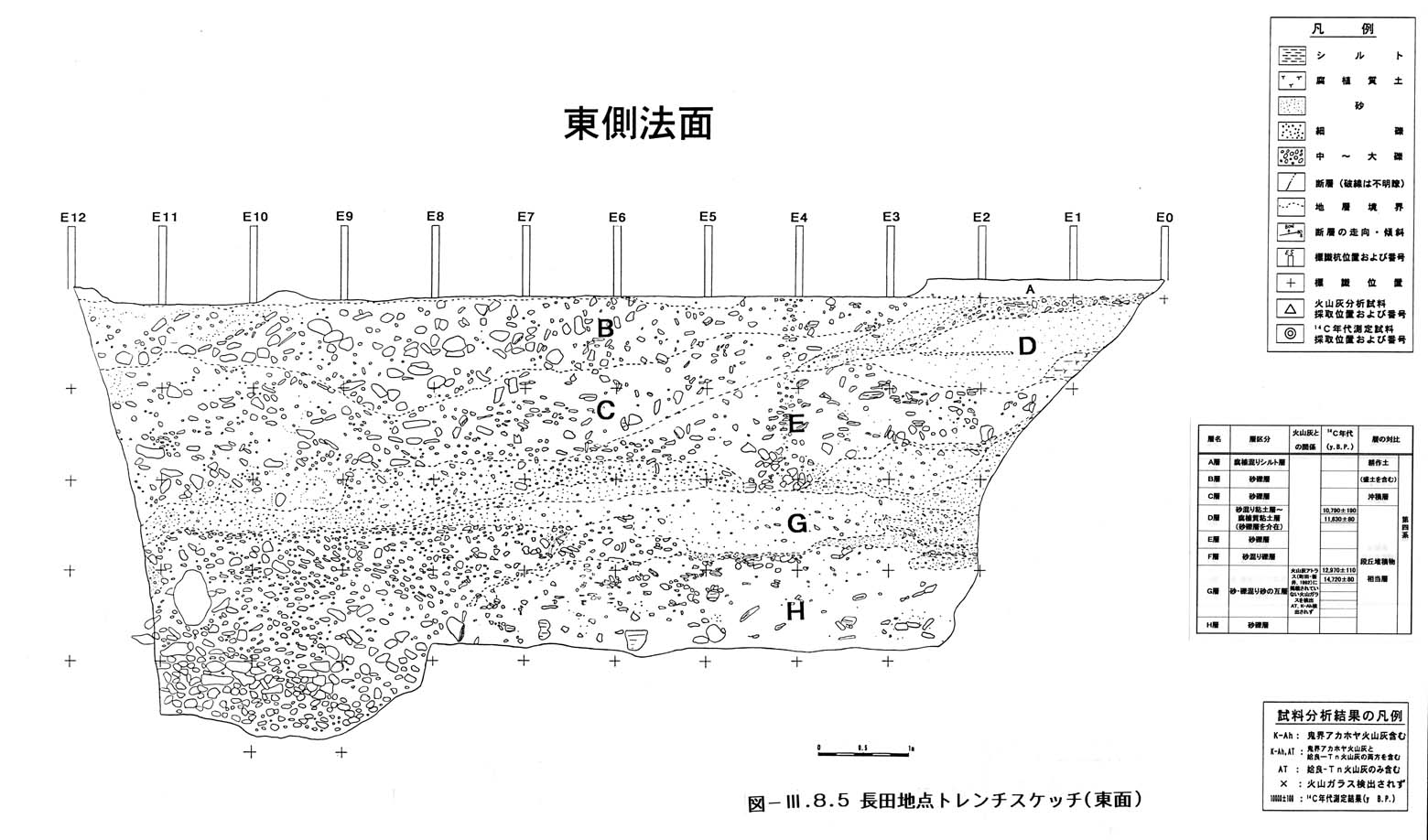

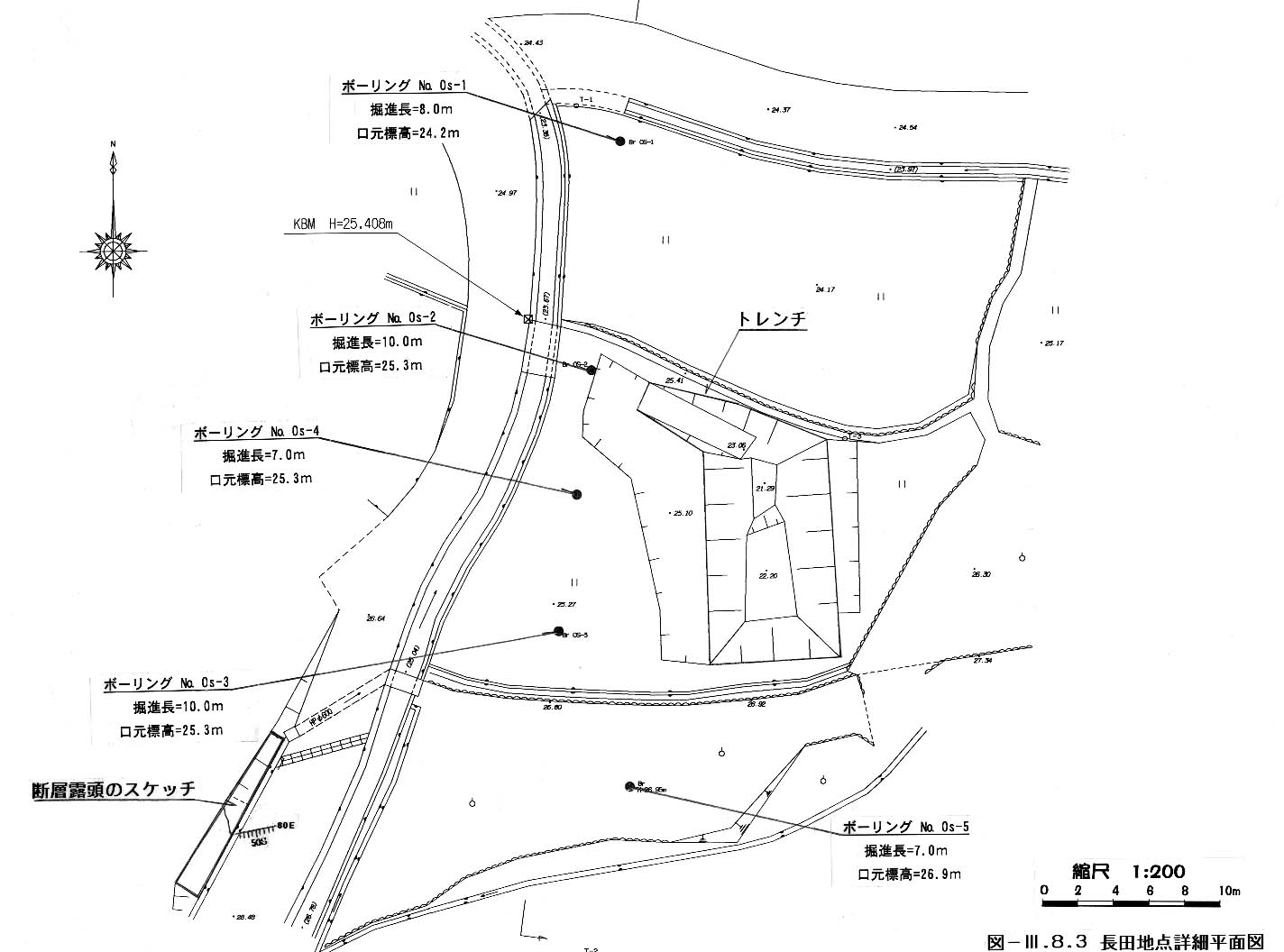

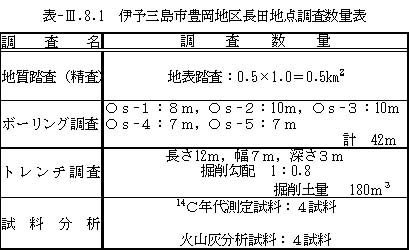

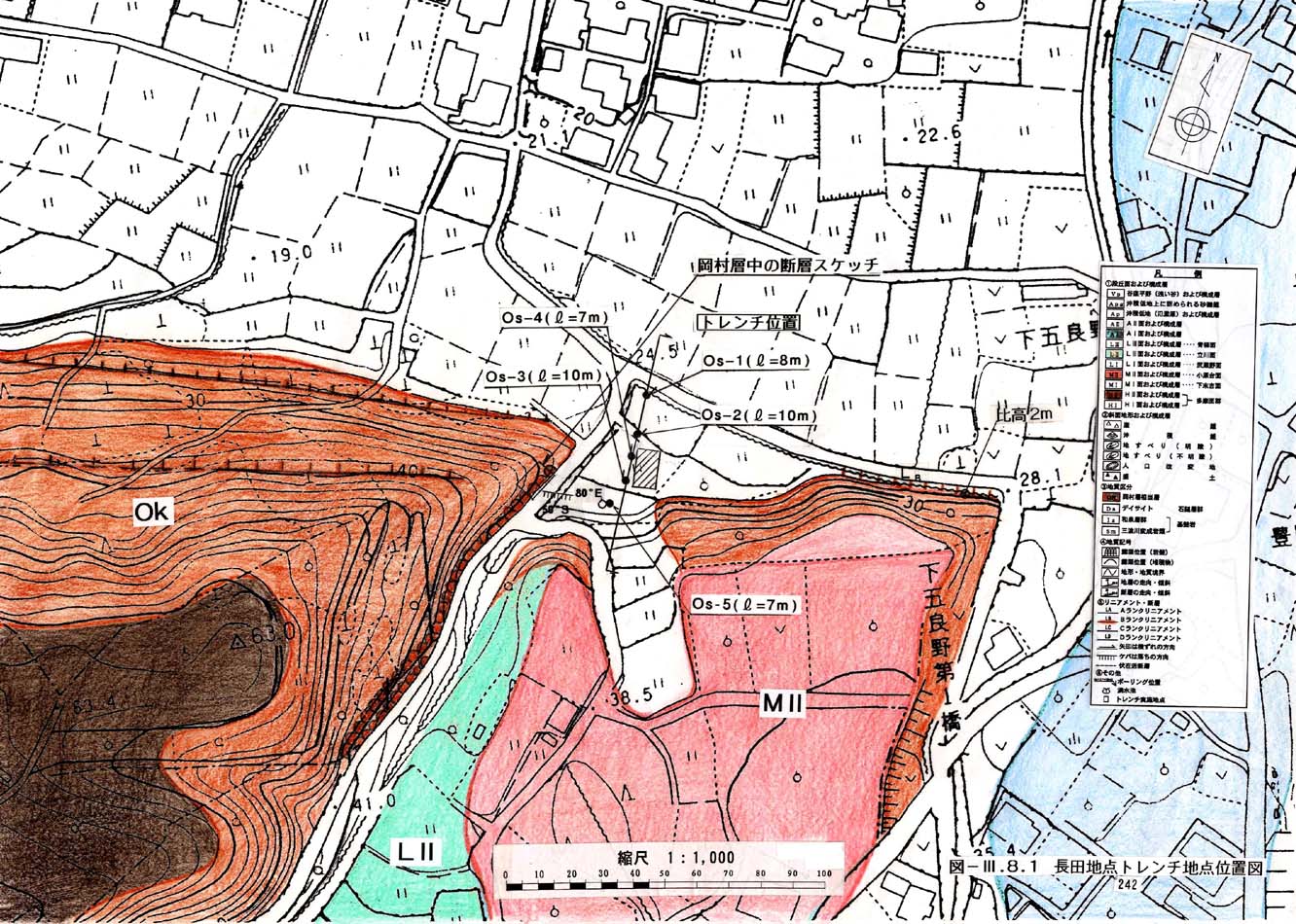

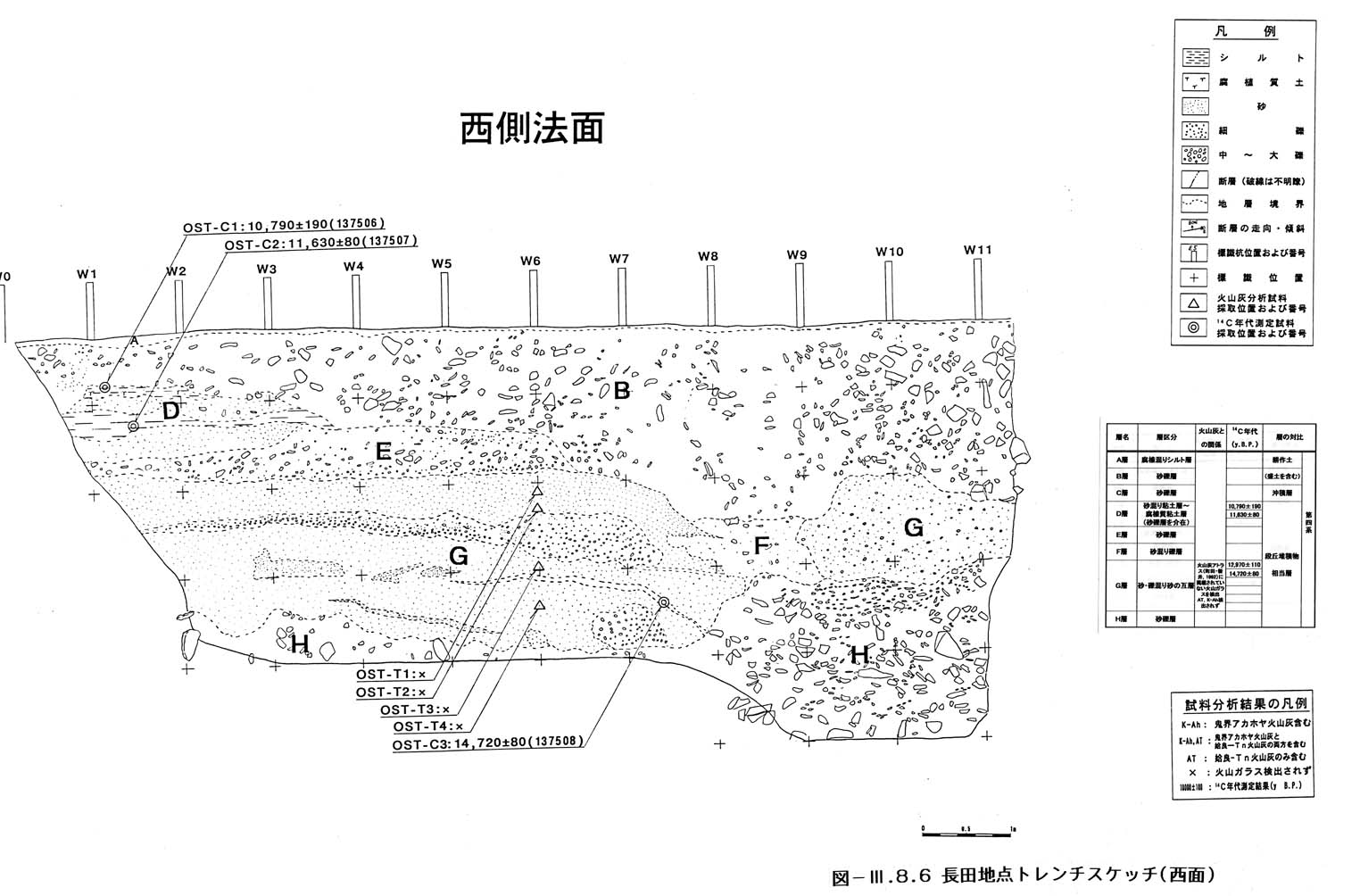

長田地点の位置図を図３−８−１に示した。長田地点は，ボーリング調査から寒川断層が通ると推定されたが，トレンチ調査の結果，断層を確認することができなかった。表３−８−１にトレンチの規模を，図３−８−３に詳細平面図を，図３−８−４にトレンチ展開図を，図３−８−５，図３−８−６に東面，西面のスケッチ図を示す。なお，壁面での記載位置は，Ｅ−１０．５／２．１などと表し，／の記号の前の数値は水平位置（南から北へのグリッド番号：先頭は０で１ｍピッチ）を，後ろの数値は地表からの壁面沿いの深度（ｍ）を表す。
