3−3−4 トレンチ調査結果

土居町畑野地区市木地点では,畑野断層が通ると推定される沖積面を対象にトレンチ調査を実施したが,トレンチ調査では断層を確認できなかった。しかし,地震動による地層の流動化が認められた。

なお,トレンチ南方の崖を対象に追加掘削を行うことができなかったので,本トレンチの西の崖裾で試掘を行なうと共に,畑野断層のトレンチ候補地点の1つである上野田候補地点で追加のトレンチ調査を行った。試掘においても断層は確認できなかったが,上野田トレンチにおいて,畑野断層を確認した。

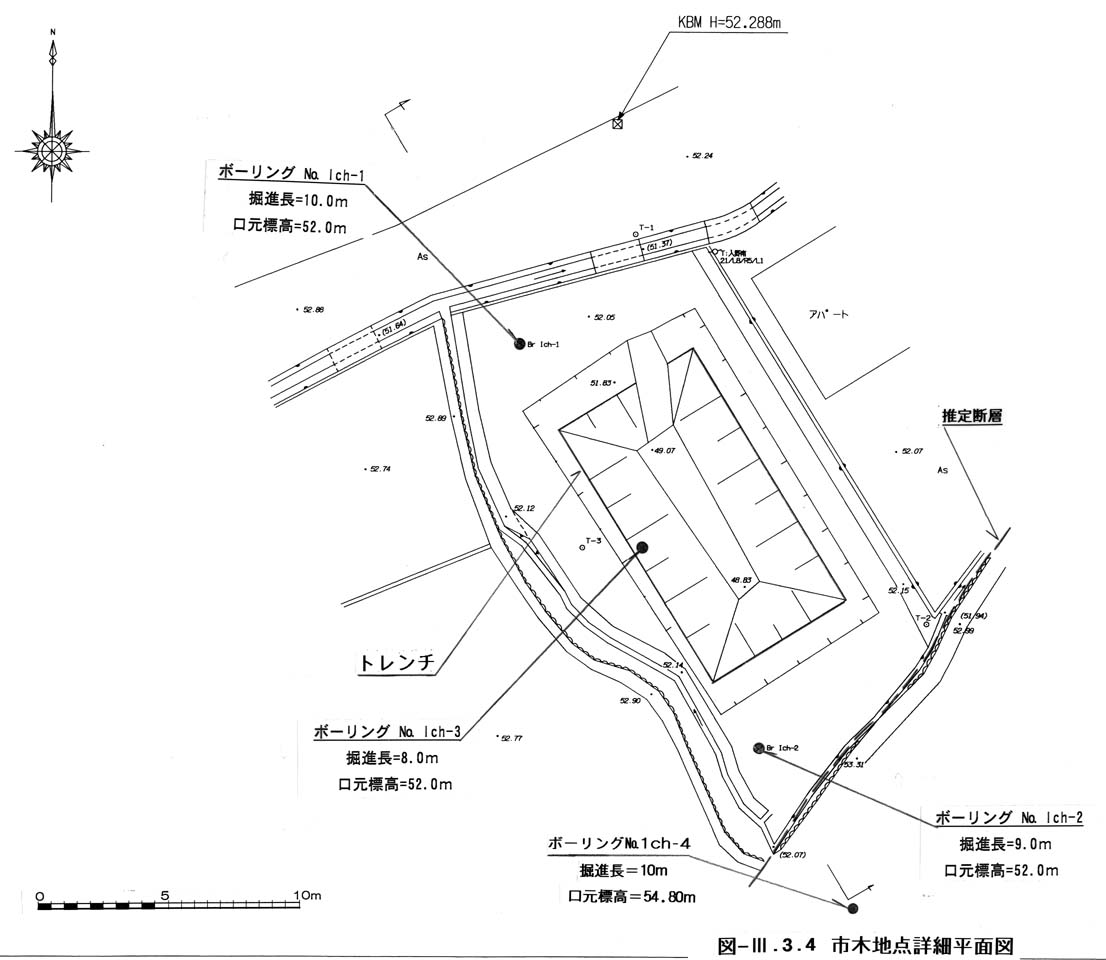

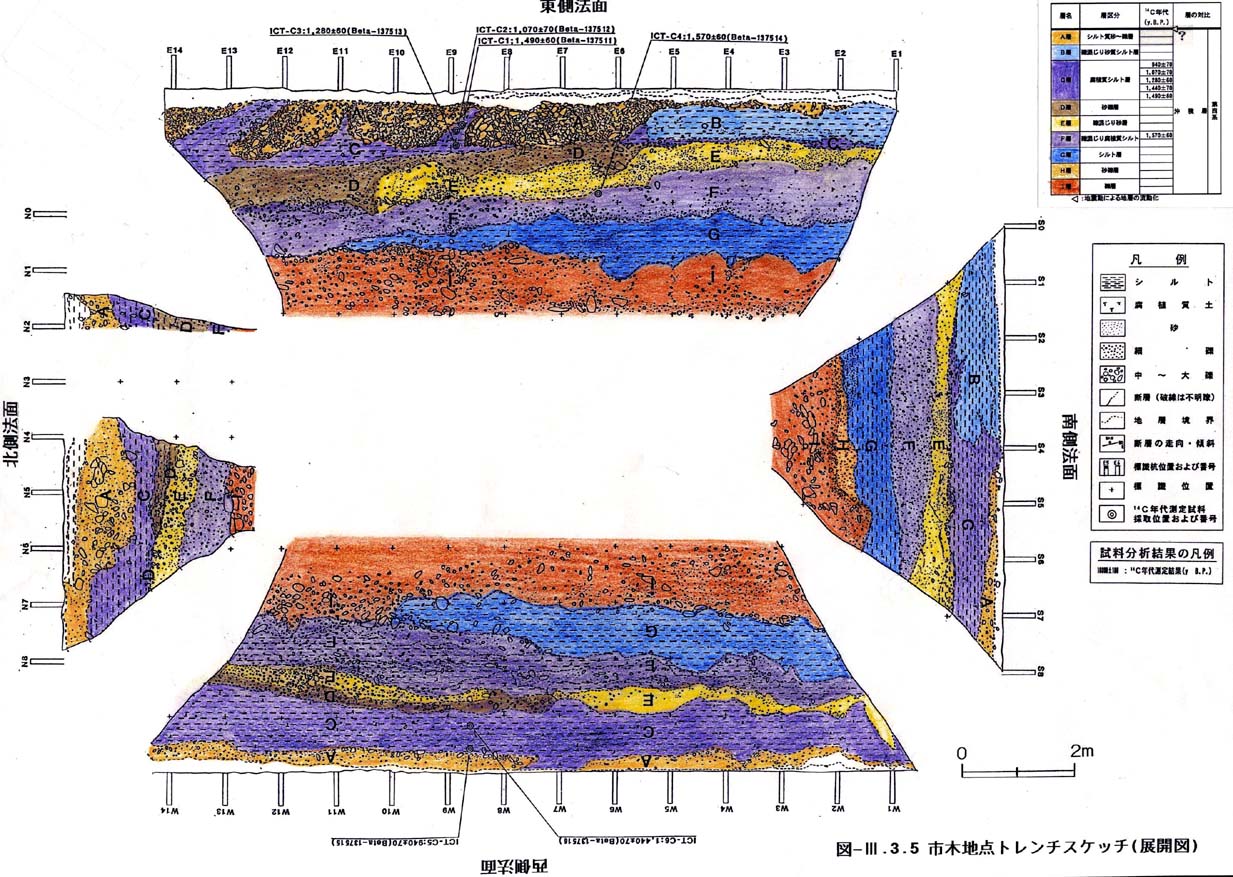

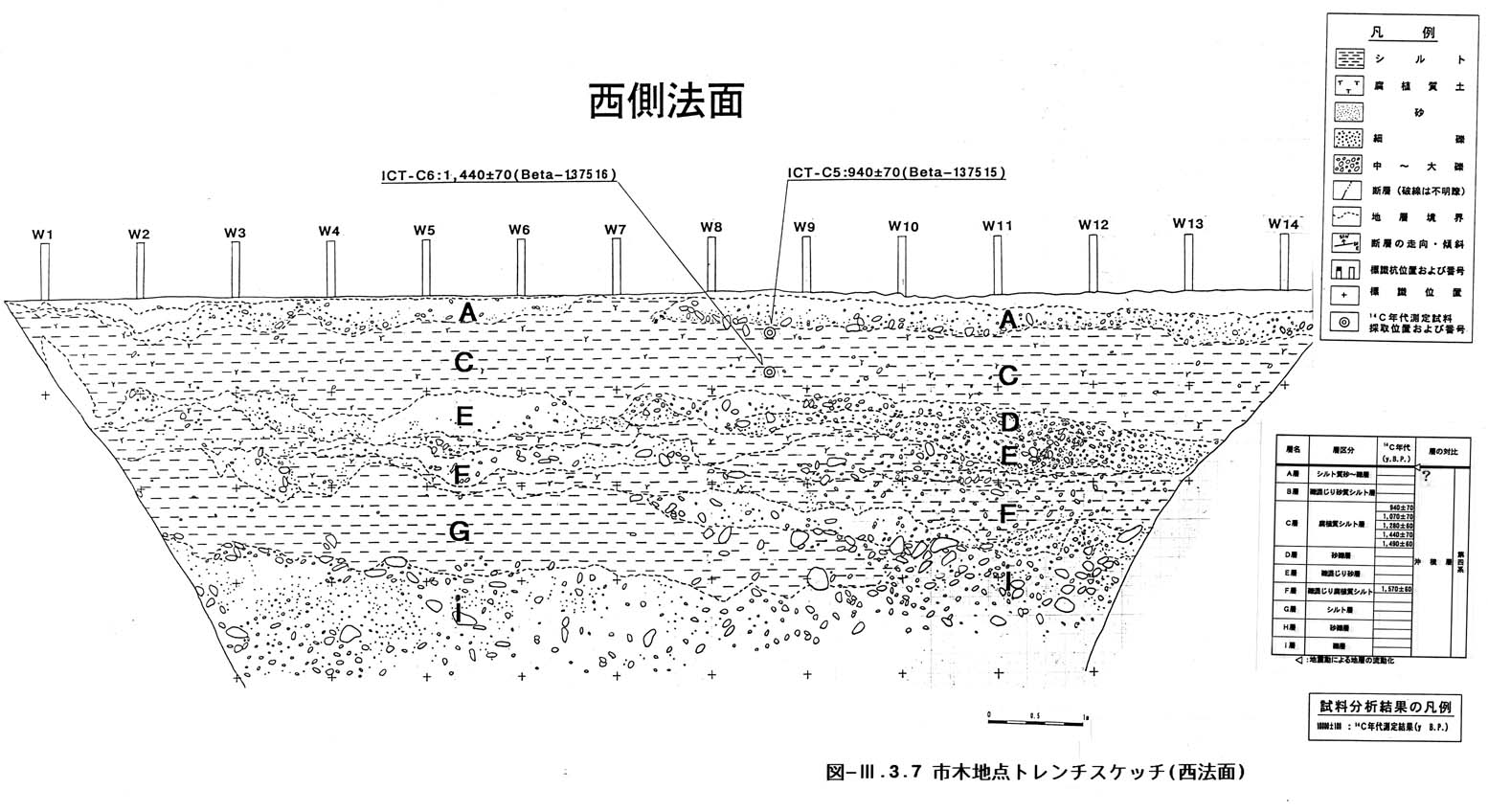

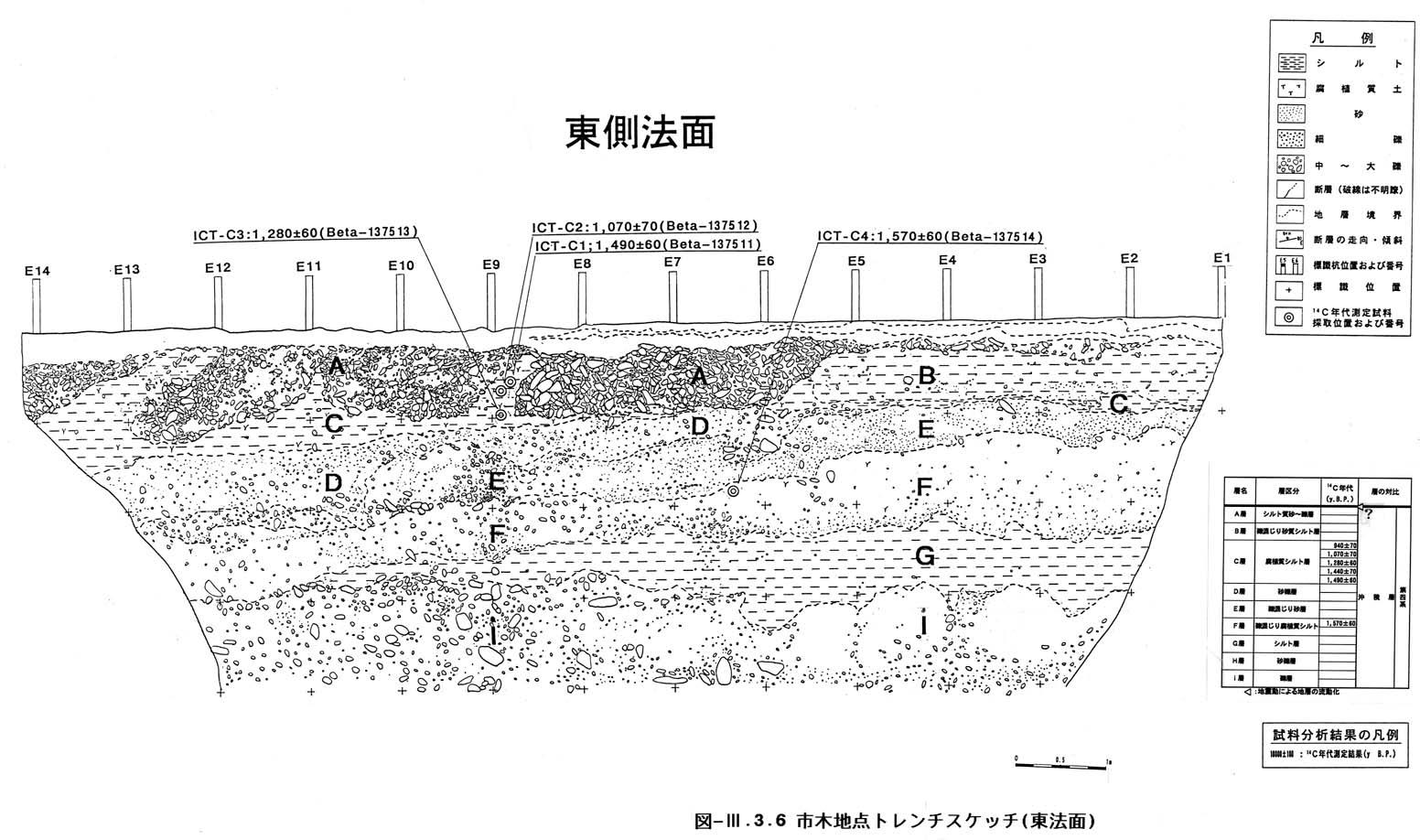

図3−3−4にトレンチ地点の平面図を,図3−3−5図3−3−6図3−3−7にスケッチ図を示す。なお,壁面での記載位置は,E−10.5/1.2などと表し,/の記号の前者の数値は水平位置(南から北へのグリッド番号:先頭は0で1mピッチ)を,後者の数値は壁面沿いの深度)を示す。
