（２）トレンチ調査結果

松山市高井西地点では，重信断層（川上断層西部）のリニアメント西端の沖積面を対象にトレンチ調査を実施した。当地点の東方約８０ｍを南北に走る松山東部環状線で実施した反射法地震探査結果（松山測線）から重信断層を境に，和泉層群の出現深度に約２７０ｍの高度差（南側低下）があることが推定されている。事前に当地点の西方約６０ｍの地点で実施した試掘調査では撓曲構造の兆候はあったものの断定できるものではなかった。当地点の西方約１０ｍで実施した孔間２０ｍの２本のボーリング調査により，地表直下の腐植質シルト層に約１ｍの高度差が認められたため，本地点でトレンチ調査を実施した。トレンチ調査の結果，ほぼ鉛直な断層によって堆積物が変位・変形していることが確認された。

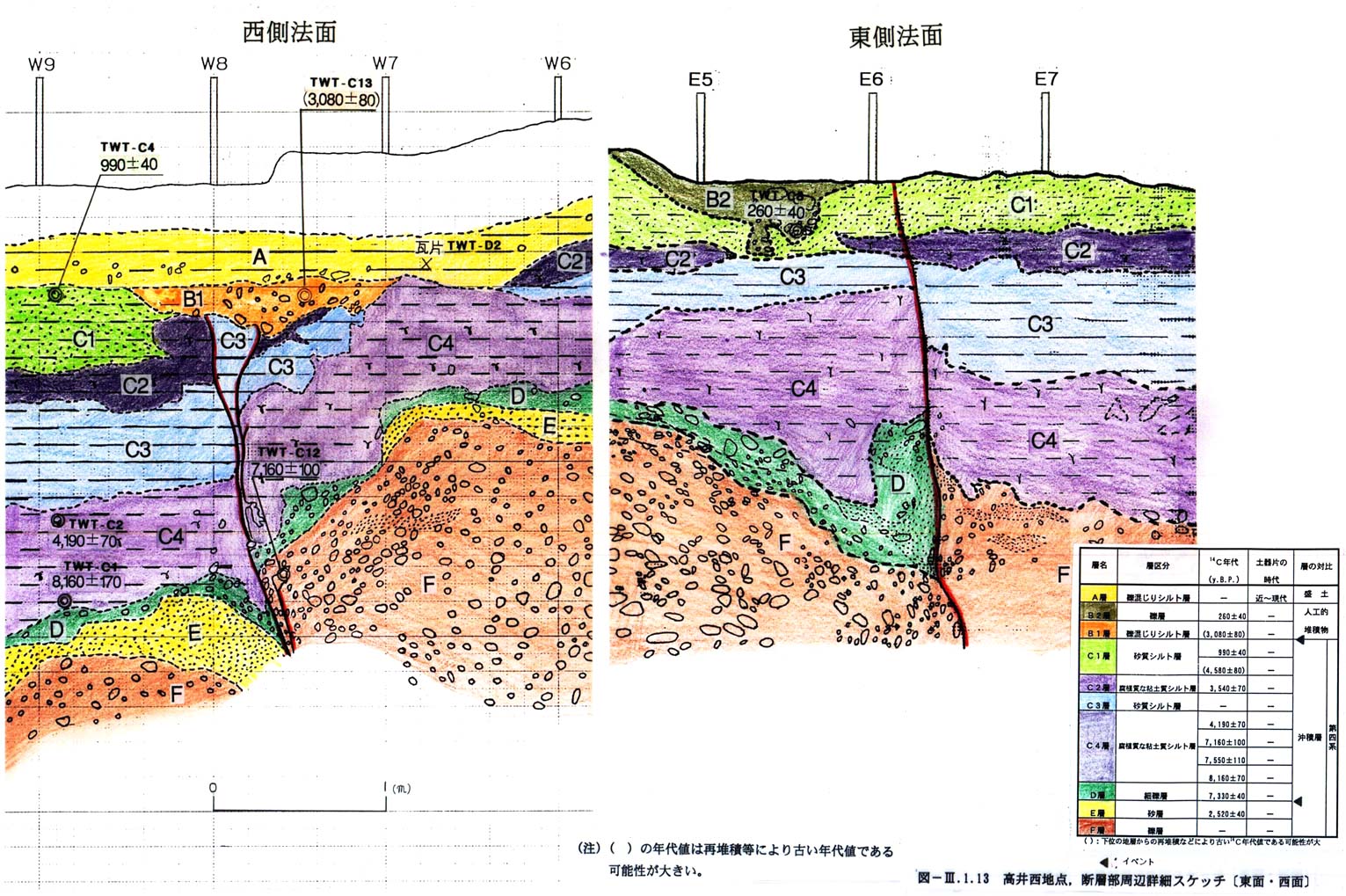

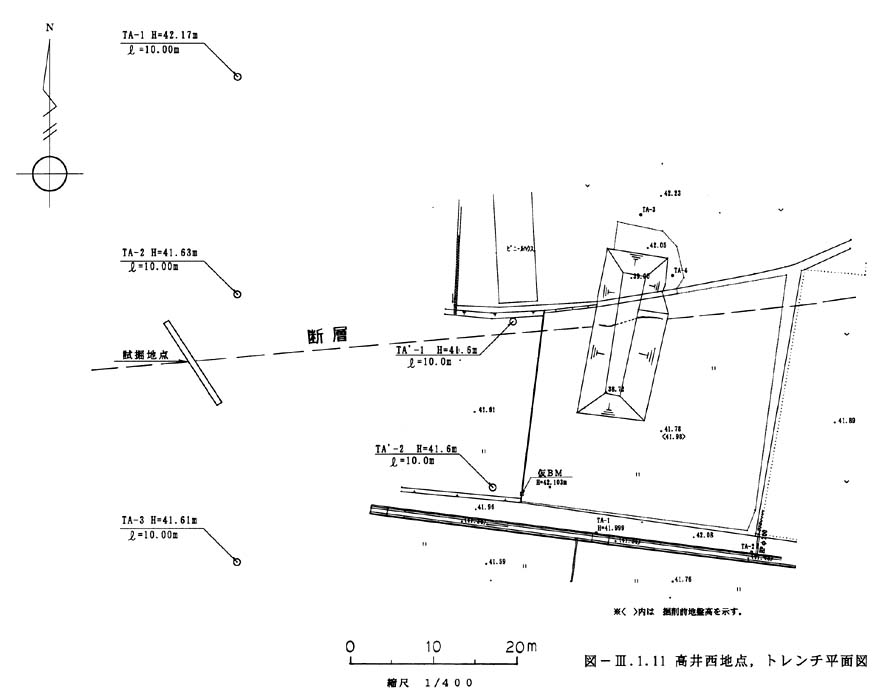

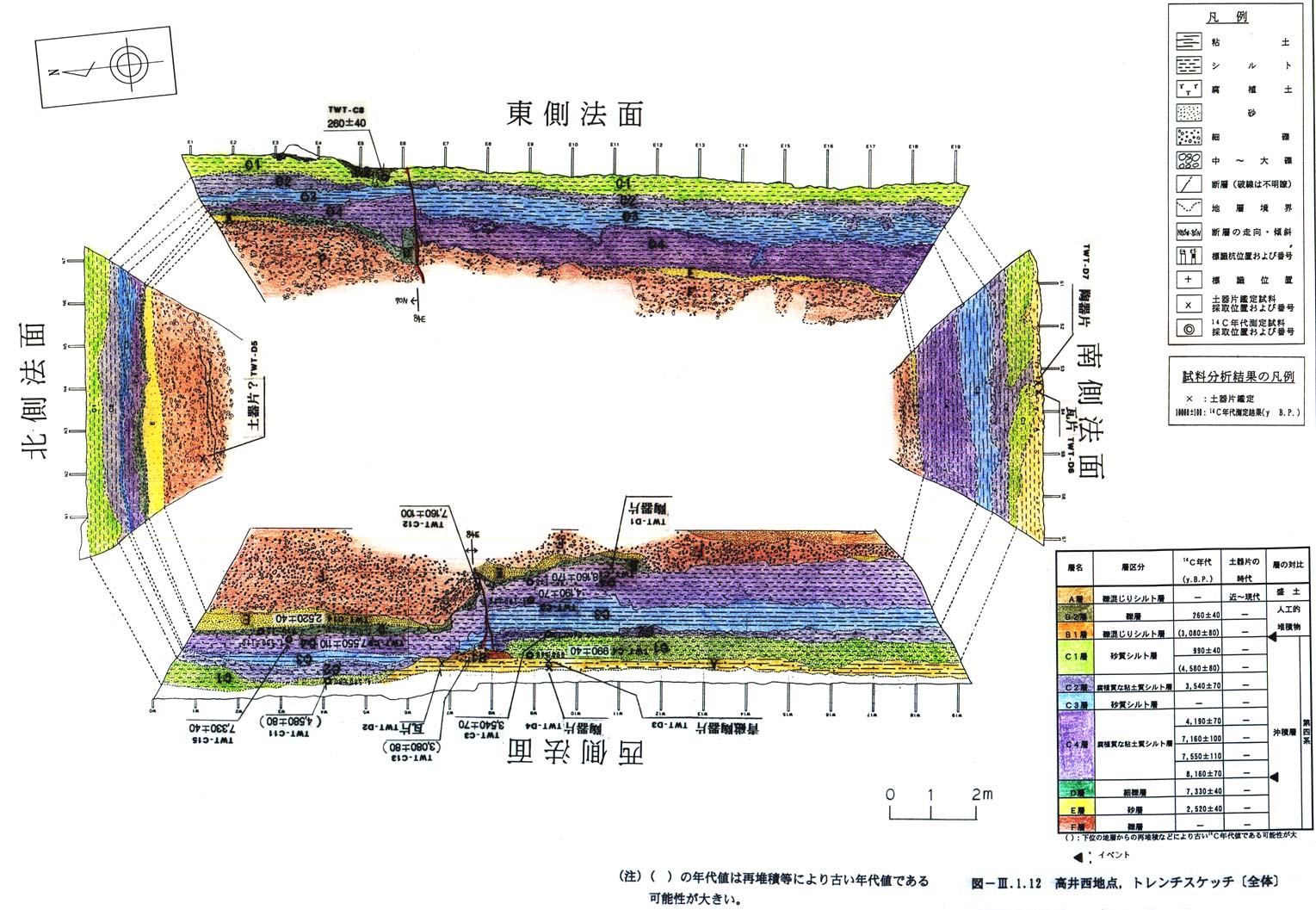

図３−１−１１にトレンチ地点の平面図を，図３−１−１２，図３−１−１３にスケッチ図を示す。

（１） 地質構成

本トレンチに露出する地層は上位より以下の通りである。

@ 耕作土（シルト）

耕作土は，灰色（１０Ｙ５／１）を呈する黒褐色シルト層で，２０〜３０pの厚さで地表に分布 する。

A Ａ層（礫まじりシルト層）

Ａ層は，層厚２０〜４０ｃｍの灰オリーブ色（７．５Ｙ５／２）を呈する礫まじりシルト層である。西側法面と南側法面に分布する。礫は一般に径５ｃｍ程度の砂岩礫（亜角礫）である。シルト層には，黄褐色（１０ＹＲ５／６）の褐鉄鉱が斑状に認められる。現世の瓦や陶器片が出土することから盛土の可能性がある。

B Ｂ１層（礫まじりシルト層）

Ｂ１層は層厚２０ｃｍ前後の緑灰色（７．５ＧＹ６／１）を呈する礫まじりシルト層である。西側 法面で局所的に断層を覆うように分布する。礫は一般に径１〜５ｃｍ程度の新鮮な砂岩礫 （亜円礫）である。側方への連続性が悪く，人為的な堆積物である可能性がある。

C Ｂ２層（礫層）

Ｂ２層は層厚１０〜２０ｃｍの鈍い黄色（２．５Ｙ６／４）を呈する礫層である。東側法面で局所 的に分布する。礫は一般に径５〜１０ｃｍ程度の新鮮な砂岩礫（亜角〜亜円礫）である。

側方への連続性が悪く，Ｂ１層同様，人為的な堆積物である可能性がある。

D Ｃ１層（砂質シルト層）

Ｃ１層は層厚３０〜５０ｃｍのオリーブ灰色（５Ｙ６／２）を呈する砂質シルト層である。西側法面では，Ａ層との境界面が不規則に波打ち，堆積構造も不明瞭である。

E Ｃ２層（腐植質な粘土質シルト層）

Ｃ２層は層厚１０〜２０ｃｍの暗緑灰色（１０Ｇ３／１）を呈する腐植質な粘土質シルト層である。この層もＣ１層とＣ３層との境界面が不規則に波打っている。特に，南側法面では，Ｃ２層がＣ１層を貫いている。

F Ｃ３層（砂質シルト層）

Ｃ３層は層厚１０〜７０ｃｍの明緑灰色（５Ｇ７／１）を呈する砂質シルト層である。断層を挟んで南側で厚くなる傾向がある。また，西側法面では，断層に沿って凸状に盛り上がっている。また，Ｃ２層とＣ４との境界面は波打っている。

G Ｃ４層（粘土質シルト層）

Ｃ４層は層厚３０〜９０ｃｍの緑黒色（１０Ｇ２／１）を呈する粘土質シルト層である。東側法面では，測標Ｅ５〜Ｅ６にかけて下方に落ち込むように厚く堆積している。Ｃ４層もＣ１〜Ｃ３と同様に上下層との境界面は波打っている。

H Ｄ層（砂礫層）

Ｄ層は層厚１０〜２０ｃｍの緑灰色（５Ｇ５／１）を呈する細礫層である。礫は一般に径１ｃｍ前後の新鮮な砂岩礫（亜角〜亜円礫）である。一方，基質は緑灰色（５Ｇ５／１）を呈する細砂〜シルトが主体である。東側法面では，Ｄ層は断層に沿って凸状に盛り上がっており，この部分では礫よりも細砂が主体となっている。

I Ｅ層（砂層）

Ｅ層は層厚１０〜５０ｃｍの青灰色（５ＢＧ６／１）を呈する砂層である。西側法面では断層の南側に分布する砂層は断層に沿って落ち込むように分布している。

J Ｆ層（礫層）

Ｆ層は層厚１．５ｍの灰オリーブ色（５Ｙ５／２）〜褐色（７．５ＹＲ４／６）を呈する礫層である。

礫は一般に径５〜２０ｃｍの新鮮な砂岩礫（亜円礫）であるが，断層付近では褐色を帯びている。基質は細礫〜細砂からなる。東側法面では，横ずれ運動を示唆する礫の再配列が認められる。また，砂層をレンズ状に介在している。

Ｄ〜Ｅ層は，礫を主体とする堆積物で，重信川の旧河床堆積物であると考えられる。

（２） 地質構造

本トレンチでは， ほぼ鉛直でＦ層からＣ１を切断し，北側隆起の変位を示す断層を確認することができた。

断層は東西両面（東面：測標Ｅ６付近，西面：測標Ｗ８付近）で確認できる。断層の走向はＮ８４°Ｅで，リニアメントの走向とほぼ一致する。傾斜は西面ではほぼ垂直，東面では北へ７０°前後で傾斜している。断層は東面では耕作土直下のＣ１層まで切断しており，西面ではＣ１層を切断し，Ｂ１層に覆われていることが確認できる。また，東側法面ではＤ層が測標Ｅ５付近で南側へ撓曲しており，Ｃ４〜Ｃ１層が低下側を埋めるように測標Ｅ５〜Ｅ６にかけて厚く堆積している。

Ｃ４層の鉛直変位量（鉛直方向のズレ量）は約１．１ｍ，Ｃ１層の鉛直変位量は約０．５ｍであることから，１回当たりの断層変位量は鉛直方向で約０．５ｍと推定される。

（３）断層活動

１）イベントT（最新活動時期）

東側法面ではＣ１層は明らかに断層による変位を被っているが，Ａ層は全く変位を受けておらず水平に堆積している。また，Ｂ１層およびＢ２層は変形したＣ層を削りこんで分布し，人為的な堆積物である可能性もあるが，地震後の堆積物と判断できる。

したがって，最新活動時期と考えられるイベントTはＣ１堆積後，Ｂ１，Ｂ２層堆積前と推定される。

２）イベントU

Ｃ４〜Ｃ１層の層厚は断層を境に断層活動による低下側を埋めるように南側で厚く分布している。したがって，イベントUはＤ層堆積後Ｃ４層堆積前と推定される。

なお，Ｃ４〜Ｃ１層堆積中にも層厚の変化からイベントが存在する可能性は否定できない。
