地面に圧着したベースプレートを，ガス圧で加速したピストンで打撃する，一種の重錐落下震源を車載したもので�樺n球科学総合研究所が開発した。起震力は，最大で１００ｋｇの重 錐を高さ６ｍから落下させた場合に相当する。

発生する波はパルスであるが，比較的高い周波数までの広帯域の波を発生できる。このため，浅層の解析が可能である。また，舗装道路上でも使用可能であり，自走できるので移動が容易である。

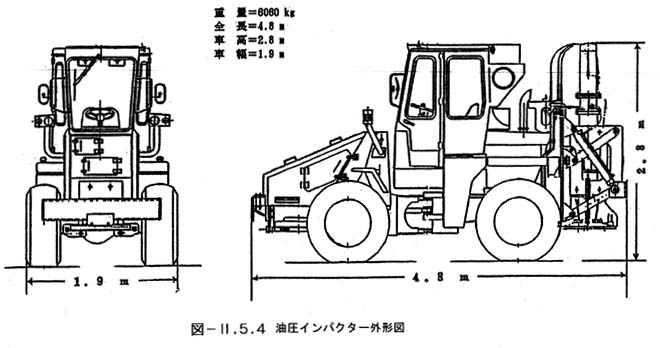

図２−５−４に油圧インパクターの外形図を示す。

�A テレメトリ型探査装置　（Ｇ･ＤＡＰＳ−４）

�樺n球科学総合研究所の開発したもので，アナログ増幅， Ａ／Ｄ変換，数値演算（スタックおよび相互相関計算）などの処理を，側線沿いに設置するアンプボックス（４ＣＨ， ＲＳＵと呼ば れる）で行い，これらを観測本部で管理・制御する形式の探査システム（テレメトリ型）で ある。このシステムの特徴は次のとおりである。

・ テレメトリ型のため，１本のケ−ブルで多チャンネルの収録が可能であり，都市内の探査に適している。

・ 重合時にノイズを除去しながら加算する機能がある。

・ ２０３６ ＣＨ／ｌｉｎｅ ×１０２４ ｌｉｎｅ と，ほぼ無限のチャンネル数の収録が可能である。

・ ２４ ｂｉｔ デルタ−シグマ型の Ａ／Ｄ 変換器を使用しており，ワイドレンジである。

・ デ−タ収録計画機能，テストデ−タ処理機能を持つ。

�B 地震計（Ｓｅｎｓｏｒ Ｉ／Ｏ， ＳＭ−７）

・ 固有周期　　：３０Ｈｚ

・ グルーピング：６個／グループ

�Cその他の機材

・ 無線機 ：日本無線（５Ｗおよび１Ｗ）
