2−3−3 調査結果

地表踏査(概査)の成果は,縮尺1/10,000の地形地質分類図及び活断層詳細図として整理した。

なお,

図2−3−1−1図2−3−1−8

図2−3−2−1図2−3−2−6

図2−3−3−1図2−3−3−10

に地形地質詳細図を,

図2−3−4−1図2−3−4−8

図2−3−5−1図2−3−5−6

図2−3−6−1図2−3−6−10

に活断層詳細図をそれぞれ示す。

図2−3−1−1 川上断層東端 地形地質分類図

図2−3−1−2 川上断層東端 地形地質分類図

図2−3−1−3 川上断層東端 地形地質分類図

図2−3−1−4 川上断層東端 地形地質分類図

図2−3−1−5 川上断層東端 地形地質分類図

図2−3−1−6 川上断層東端 地形地質分類図

図2−3−1−7 川上断層東端 地形地質分類図

図2−3−1−8 川上断層東端 地形地質分類図

図2−3−2−1 岡村断層 地形地質分類図

図2−3−2−2 岡村断層 地形地質分類図

図2−3−2−3 岡村断層 地形地質分類図

図2−3−2−4 岡村断層 地形地質分類図

図2−3−2−5 岡村断層 地形地質分類図

図2−3−2−6 岡村断層 地形地質分類図

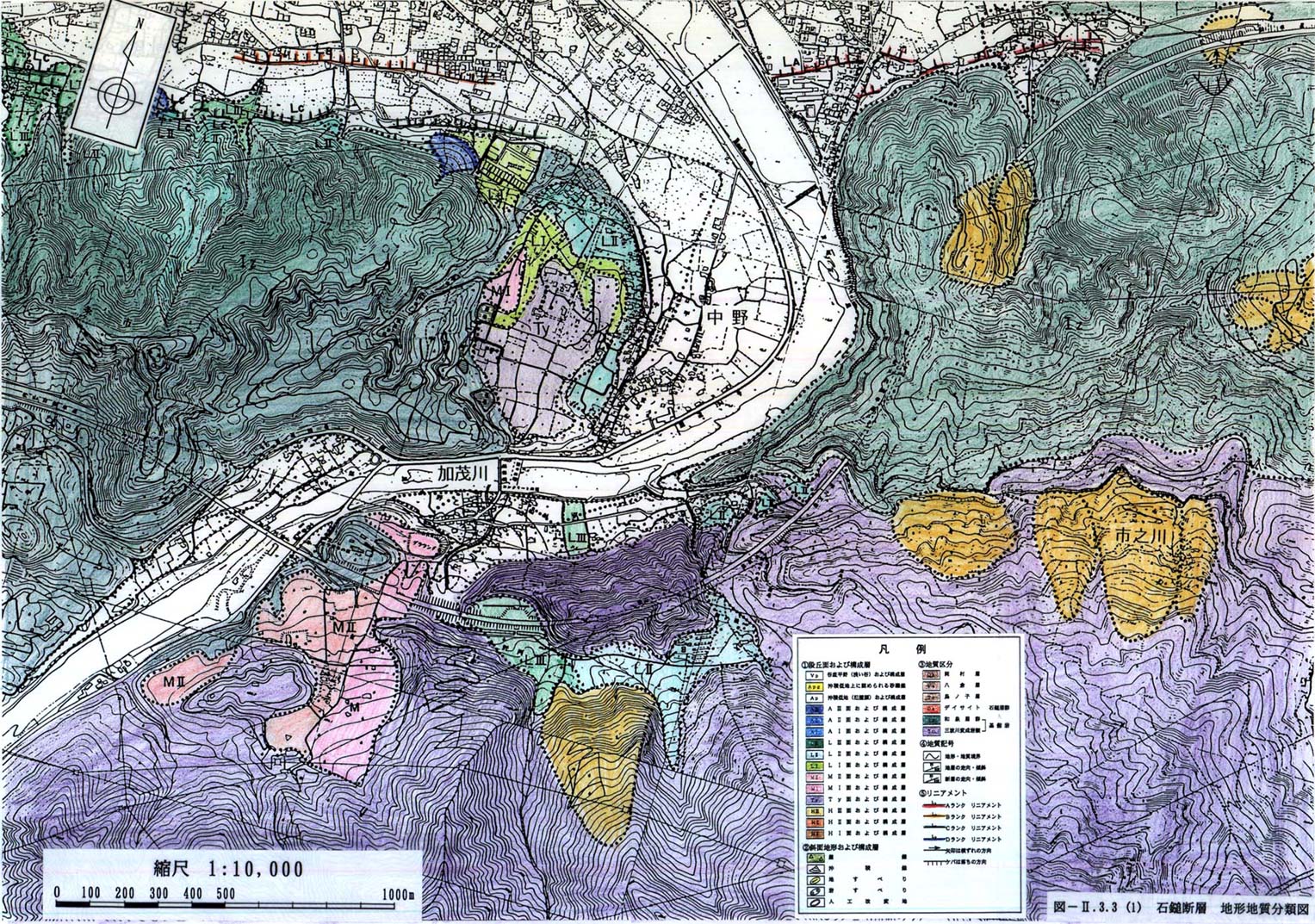

図2−3−3−1 石鎚断層 地形地質分類図

図2−3−3−2 石鎚断層 地形地質分類図

図2−3−3−3 石鎚断層 地形地質分類図

図2−3−3−4 石鎚断層 地形地質分類図

図2−3−3−5 石鎚断層 地形地質分類図

図2−3−3−6 石鎚断層 地形地質分類図

図2−3−3−7 石鎚断層 地形地質分類図

図2−3−3−8 石鎚断層 地形地質分類図

図2−3−3−9 石鎚断層 地形地質分類図

図2−3−3−10 石鎚断層 地形地質分類図

図2−3−4−1 川上断層東端 活断層詳細図

図2−3−4−2 川上断層東端 活断層詳細図

図2−3−4−3 川上断層東端 活断層詳細図

図2−3−4−4 川上断層東端 活断層詳細図

図2−3−4−5 川上断層東端 活断層詳細図

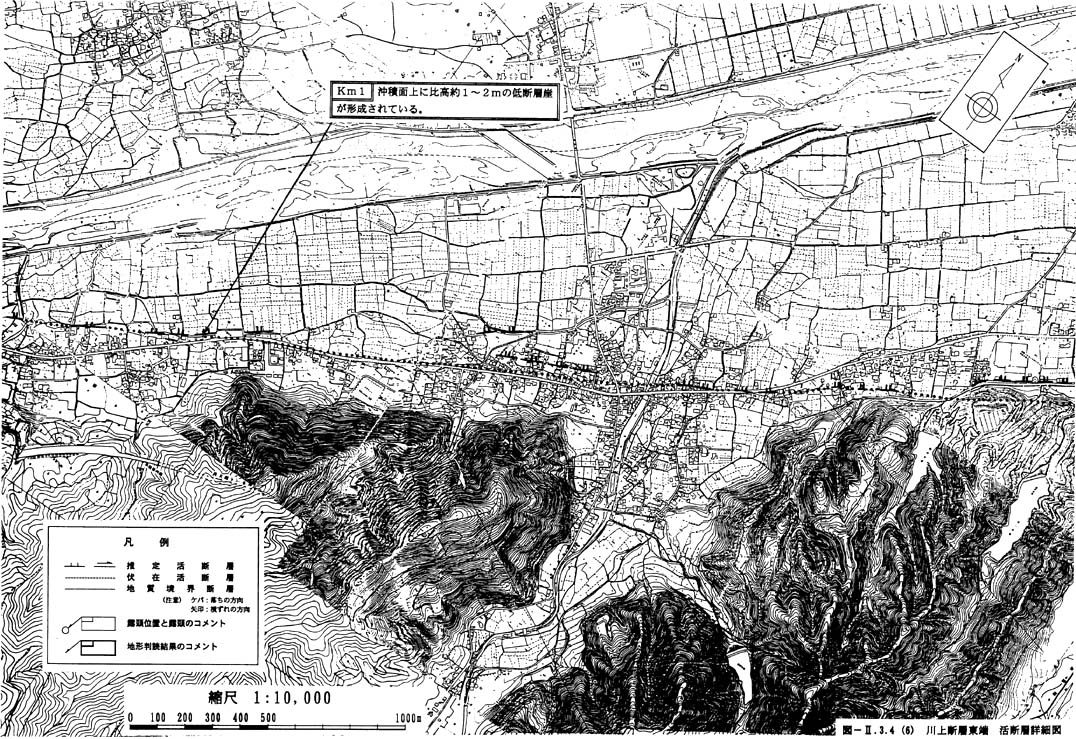

図2−3−4−6 川上断層東端 活断層詳細図

図2−3−4−7 川上断層東端 活断層詳細図

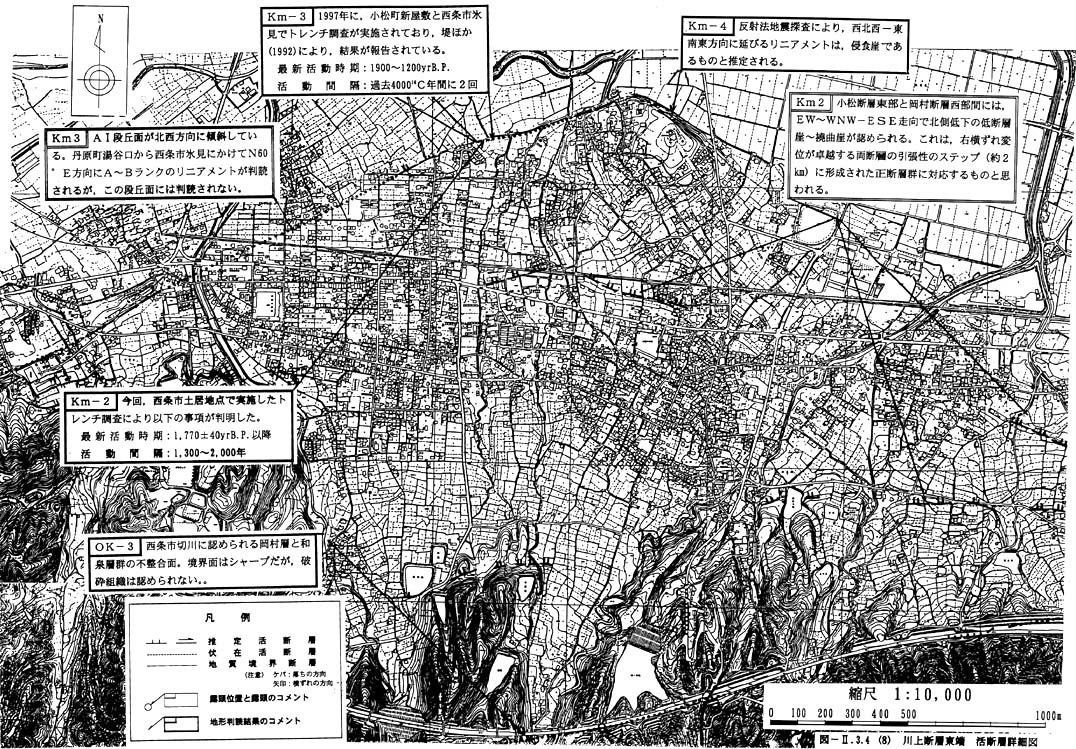

図2−3−4−8 川上断層東端 活断層詳細図

図2−3−5−1 岡村断層 活断層詳細図

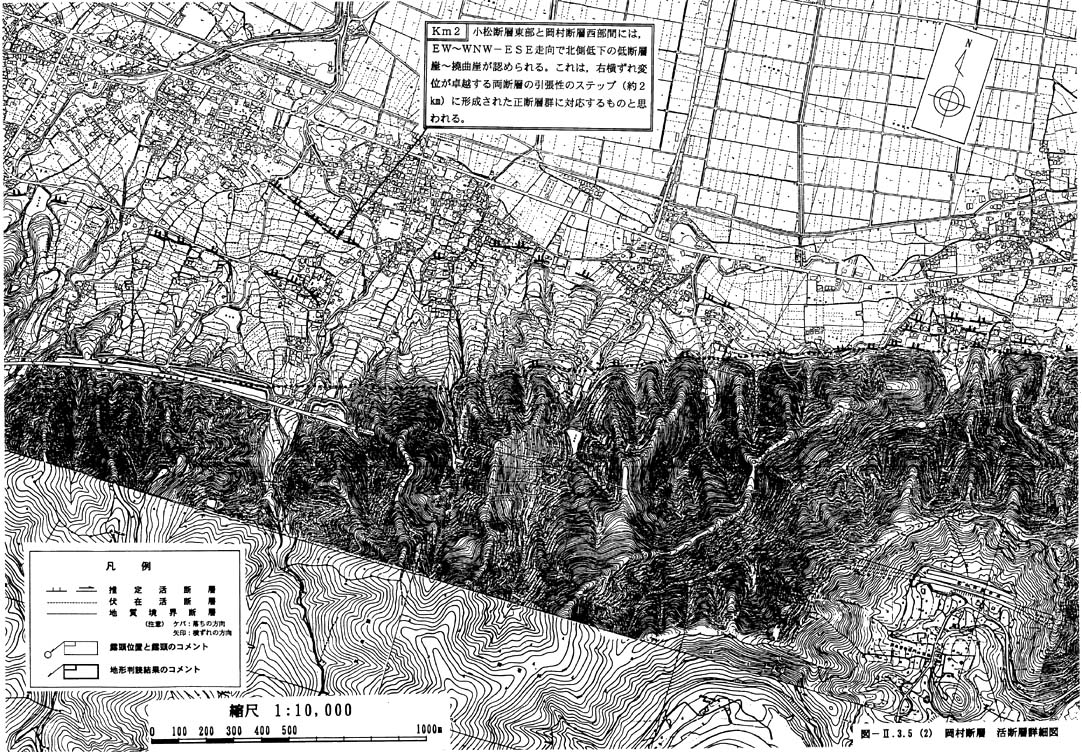

図2−3−5−2 岡村断層 活断層詳細図

図2−3−5−3 岡村断層 活断層詳細図

図2−3−5−4 岡村断層 活断層詳細図

図2−3−5−5 岡村断層 活断層詳細図

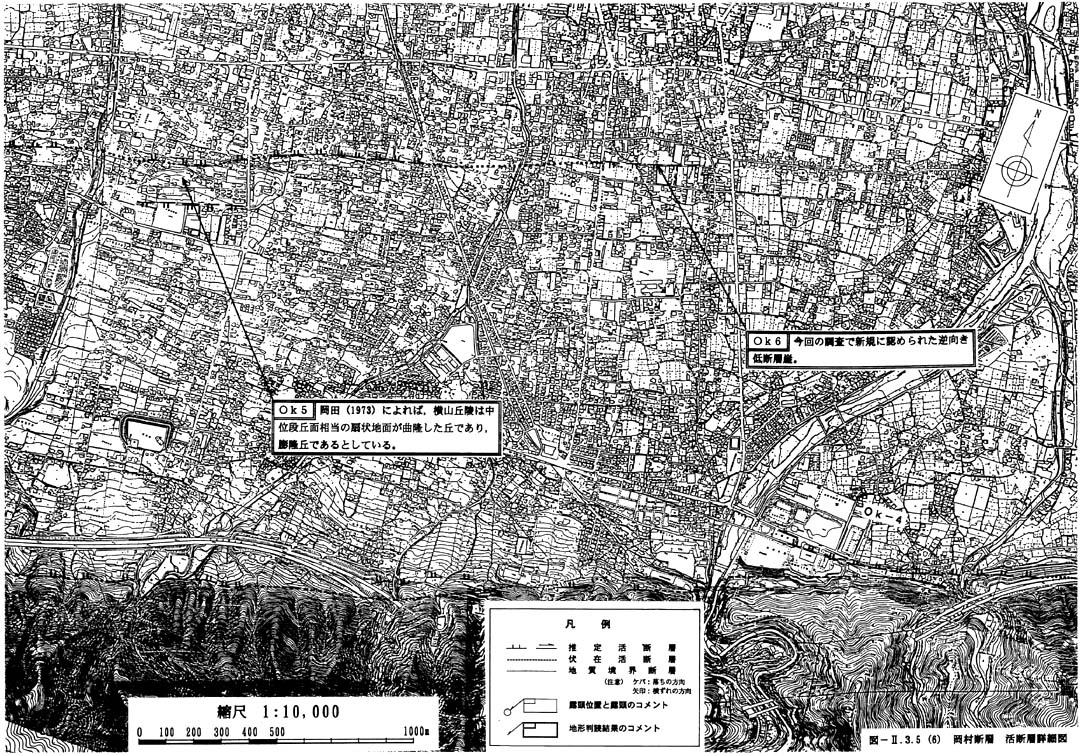

図2−3−5−6 岡村断層 活断層詳細図

図2−3−6−1 石鎚断層 活断層詳細図

図2−3−6−2 石鎚断層 活断層詳細図

図2−3−6−3 石鎚断層 活断層詳細図

図2−3−6−4 石鎚断層 活断層詳細図

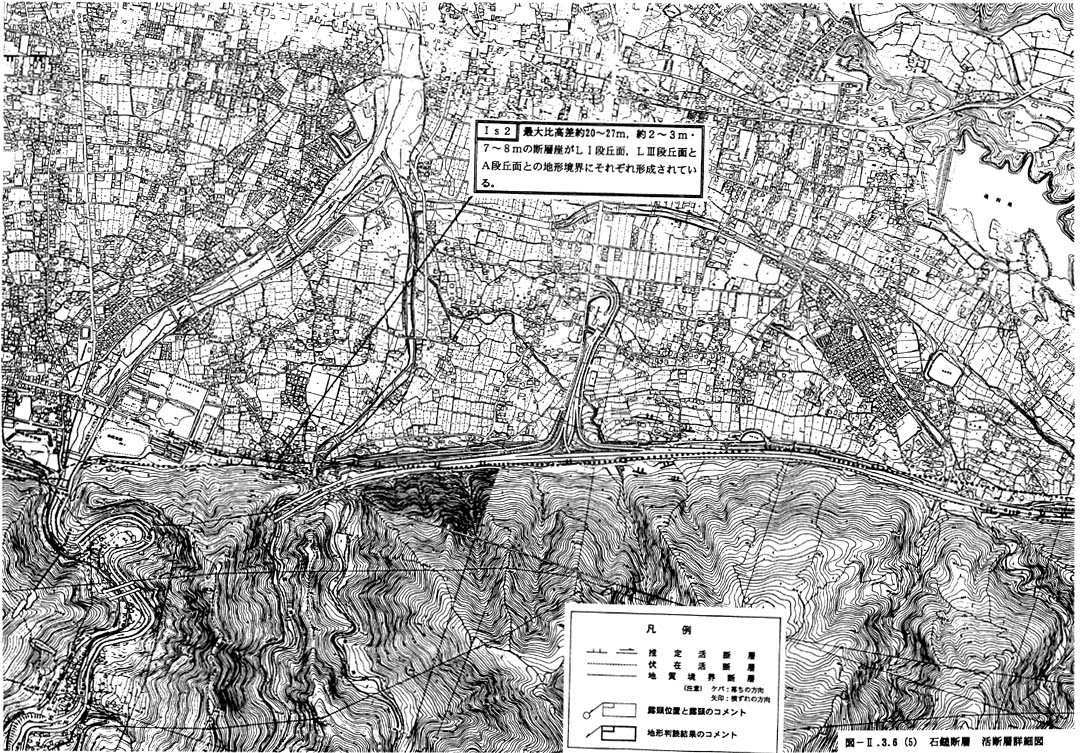

図2−3−6−5 石鎚断層 活断層詳細図

図2−3−6−6 石鎚断層 活断層詳細図

図2−3−6−7 石鎚断層 活断層詳細図

図2−3−6−8 石鎚断層 活断層詳細図

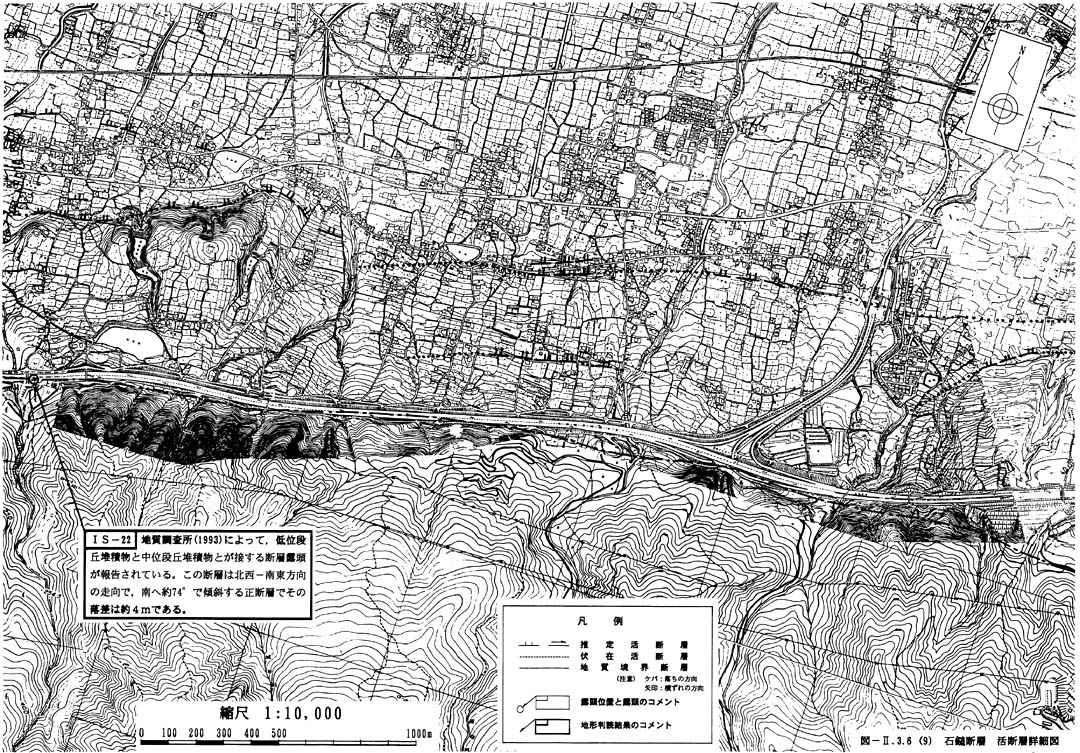

図2−3−6−9 石鎚断層 活断層詳細図

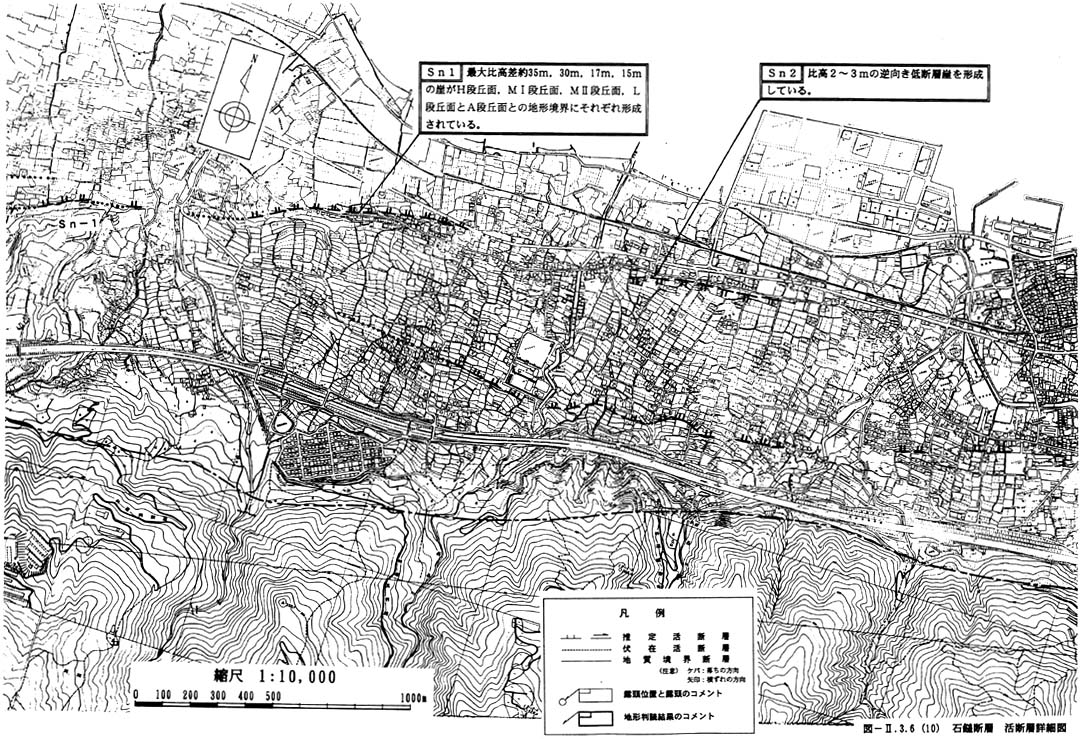

図2−3−6−10 石鎚断層 活断層詳細図
