速度解析で得た速度分布を用いてＮＭＯ補正し，ミュ−ト後，重合を行った。

�A タイムバリアントフィルタ−

重合後の時間断面について周波数解析（フィルタ−テスト）を行い，タイムバリアントフィルタ−を定めた。

�B マイグレ−ション

重合後の時間断面を水平方向の速度分布が均一なストレッチ断面（深度方向には速度変化を認める）に変換した後，波動場補外法（位相移動によるイメ−ジングと下方接続）によるＦＫマイグレ−ションを行った。

�C 深度変換

マイグレ−ション後の時間断面を，マイグレ−ションに用いたＲＭＳ速度より求めた平均区間速度を用いて深度変換した。

�D 零位相表示断面

位相デ−タとは，各トレ−スを複素変換したのち振幅情報を無視し，位相情報のみを取り出したものである。この位相デ−タのうち零位相に近い部分を黒線で示した。成層構造をなさない場所では，位相が乱れるため破砕部の把握に役立つものと思われる。また，振幅が相対的に小さい場所の情報も得られる。

�E 相対振幅強度＋零位相表示断面

相対振幅強度表示とは，深度断面の振幅をその大きさに応じた色で表示したものである。通常の表示では，大きい振幅は隣のトレ−スの上に描かれるため細部が不明瞭となるが，この表示では細部が明瞭となり，また負の振幅も情報として得られる。この断面では，上記の零位相表示と重ね合わせて図化した。

本文に添付した断面を以下の図に示す。

＜重複後時間断面図＞

この断面は重合処理のみ行ったもので，タイムバリアント・フィルターなどは掛けていない。

図６−３−５ Ａ測線時間断面図

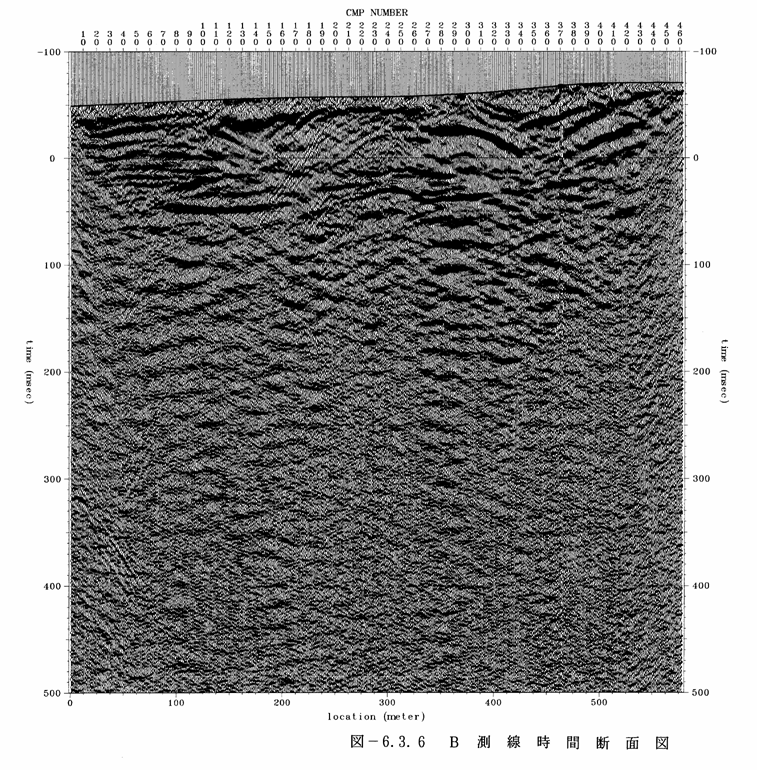

図６−３−６ Ｂ測線時間断面図

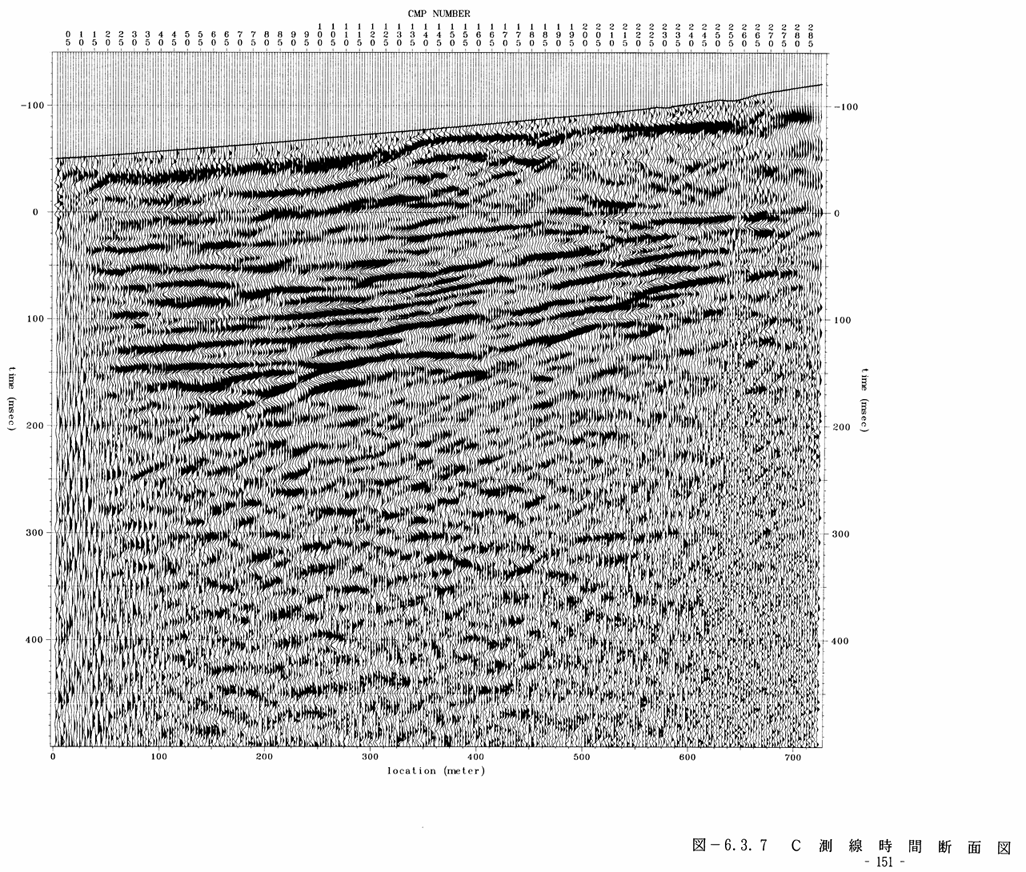

図６−３−７ Ｃ測線時間断面図

＜マイグレ−ション処理後深度断面図＞

重合後，マイグレ−ション，タイムバリアント・フィルタ−処理，振幅補償

を行った後の時間断面を深度変換したものである。

図６−３−８ Ａ測線マイグレ−ション後時間断面図

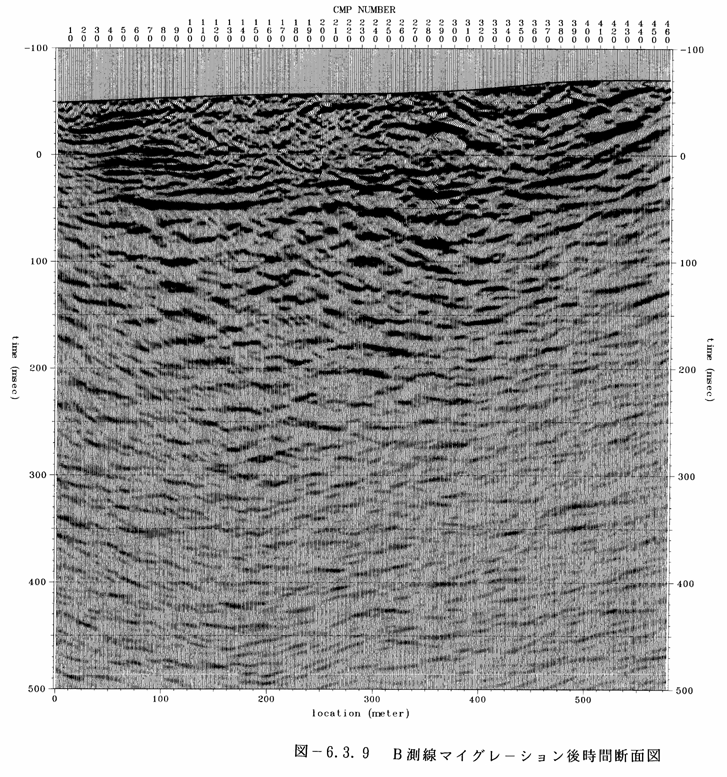

図６−３−９ Ｂ測線マイグレ−ション後時間断面図

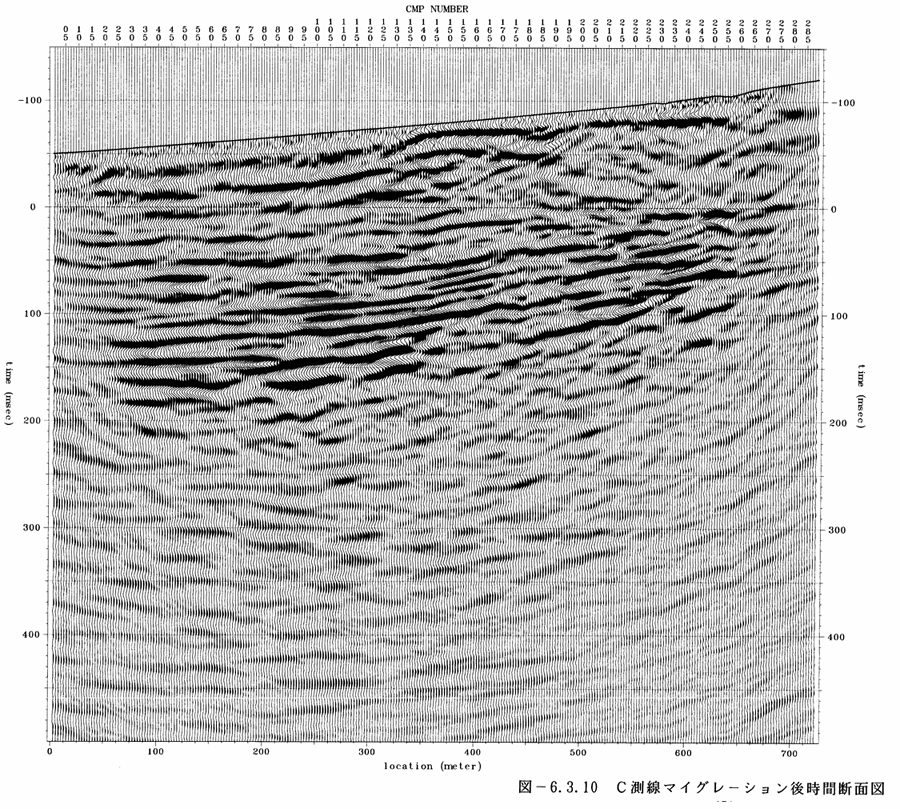

図６−３−１０ Ｃ測線マイグレ−ション後時間断面図

＜深度断面図＞

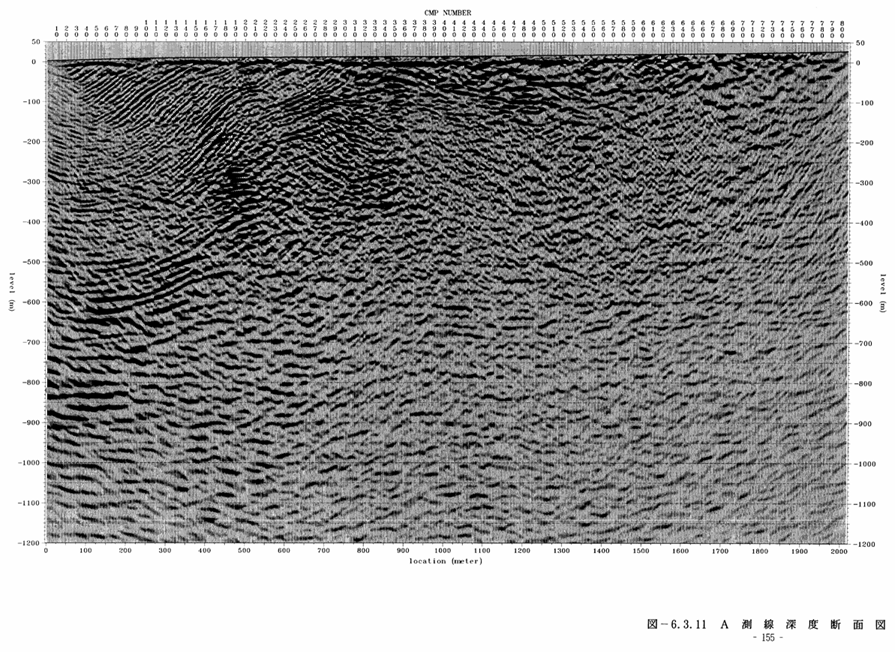

図６−３−１１ Ａ測線深度断面図

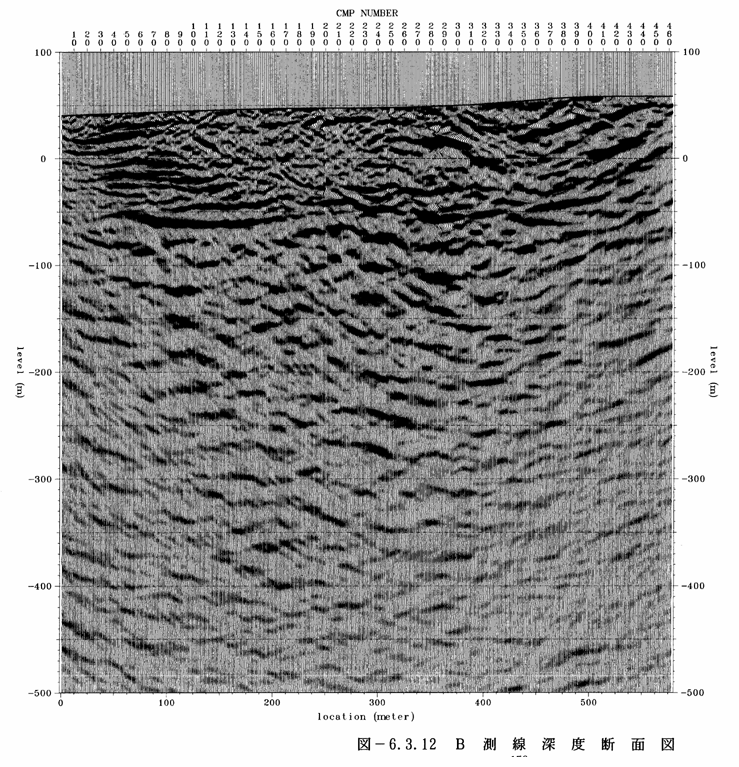

図６−３−１２ Ｂ測線深度断面図

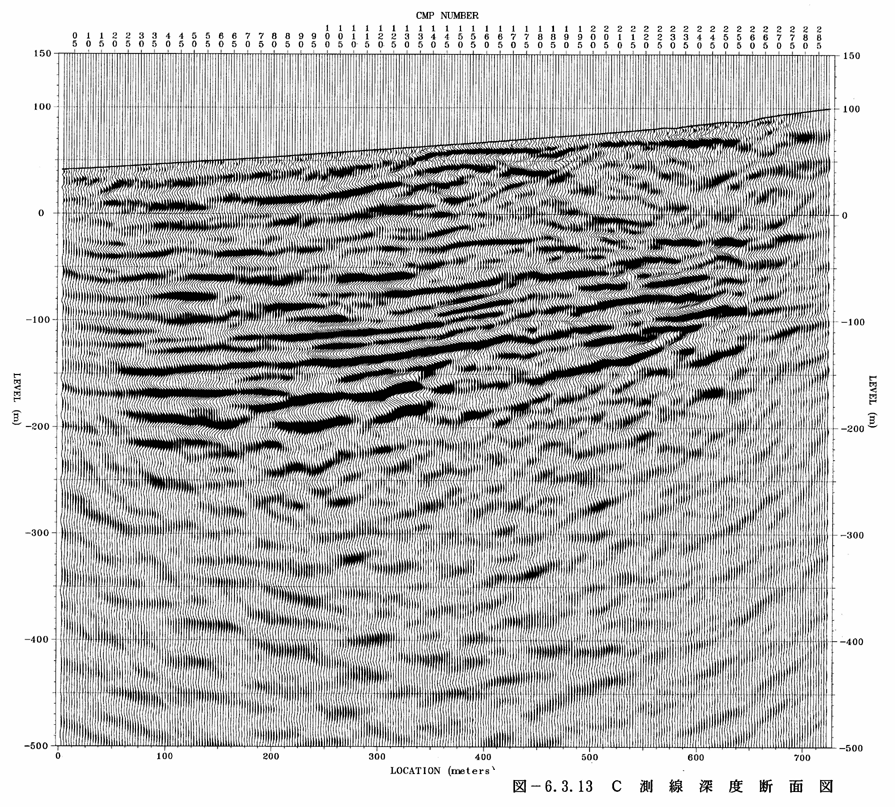

図６−３−１３ Ｃ測線深度断面図

＜相対振幅強度＋零位相表示深度断面図＞

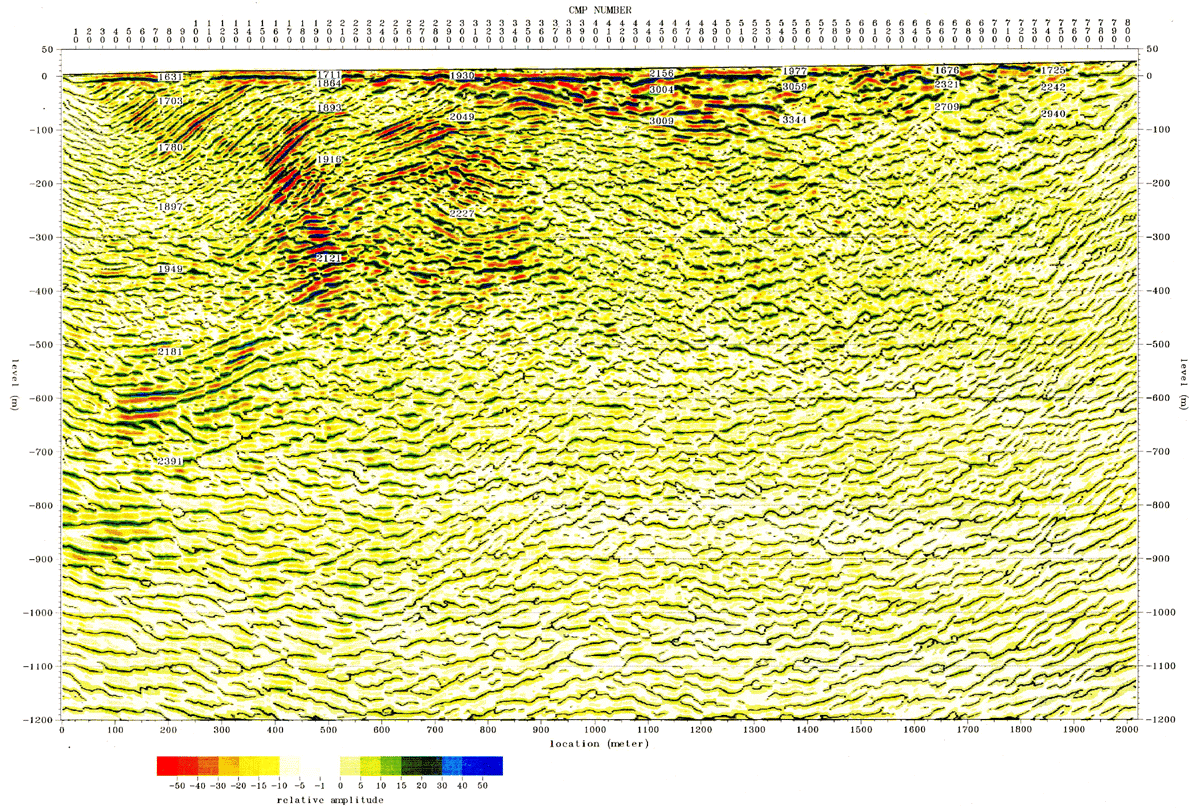

図６−３−１４ Ａ測線相対振幅強度＋零位相表示深度断面図

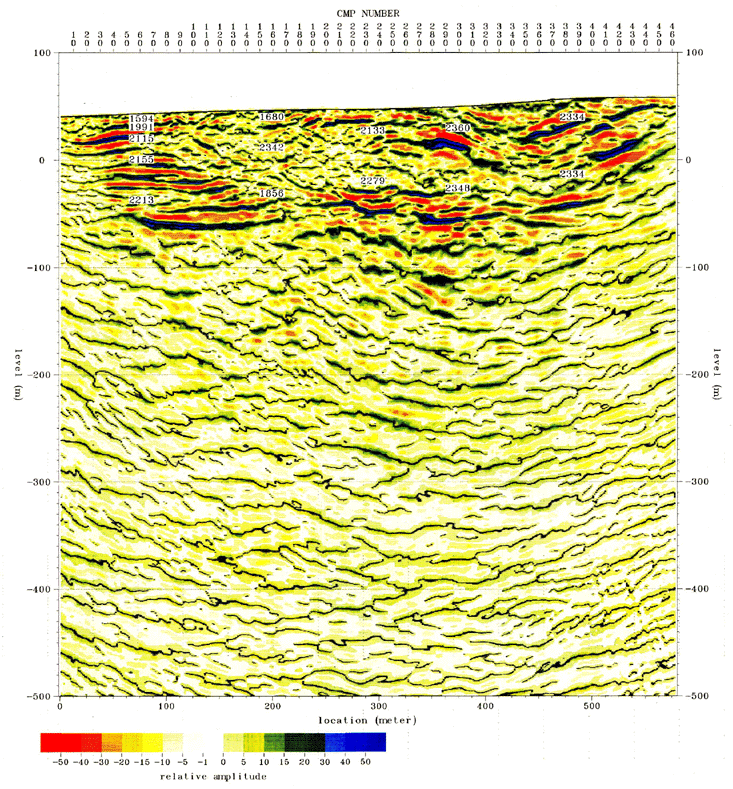

図６−３−１５ Ｂ測線相対振幅強度＋零位相表示深度断面図

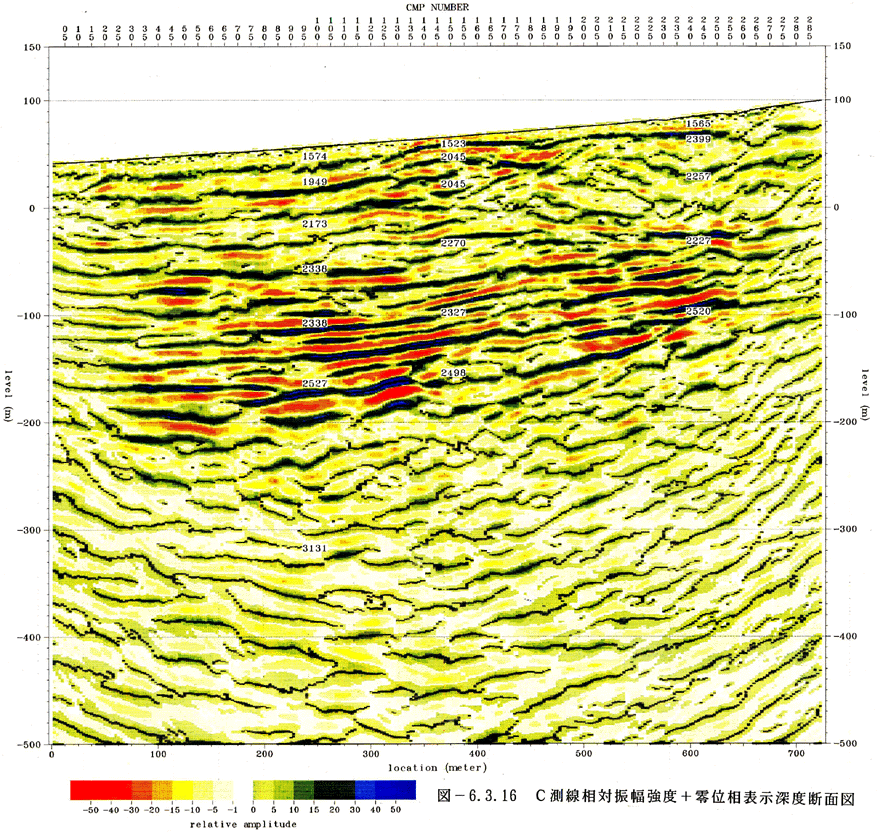

図６−３−１６ Ｃ測線相対振幅強度＋零位相表示深度断面図
