（２）測定電極パターン
ダイポール・ダイポール法では、測線に打設された電極群（電極間隔ｂ）において、電流電極Ｃ１，Ｃ２と電位電極Ｐ１、Ｐ２の間隔ａをダイポール長といい、電流電極と電位電極の内側の距離をダイポール長の整数倍に広げて測定を行う。このときの倍数ｎを隔離係数という。また、探査深度は電極間隔ｂ、ダイポール長ａ、隔離係数ｎに依存している。本調査では、電極間隔ｂ＝１ｍおよび探査対象深度３０ｍを考慮して、探査深度を探査対象深度の１．５〜２倍程度とし、ダイポール長ａ＝（１〜８）･ｂ、隔離係数ｎ＝１〜８で測定を行った。

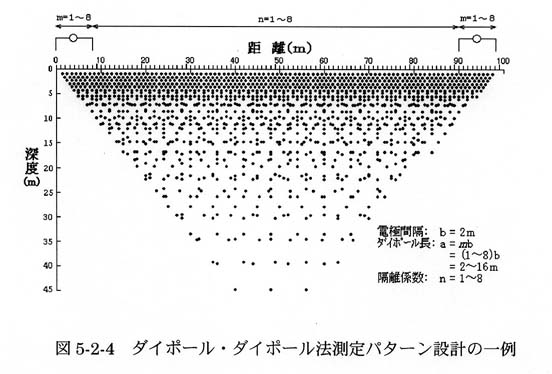

図５−２−４ ダイポール・ダイポール法測定パターン設計の一例
