（２）極浅層反射法弾性波探査結果

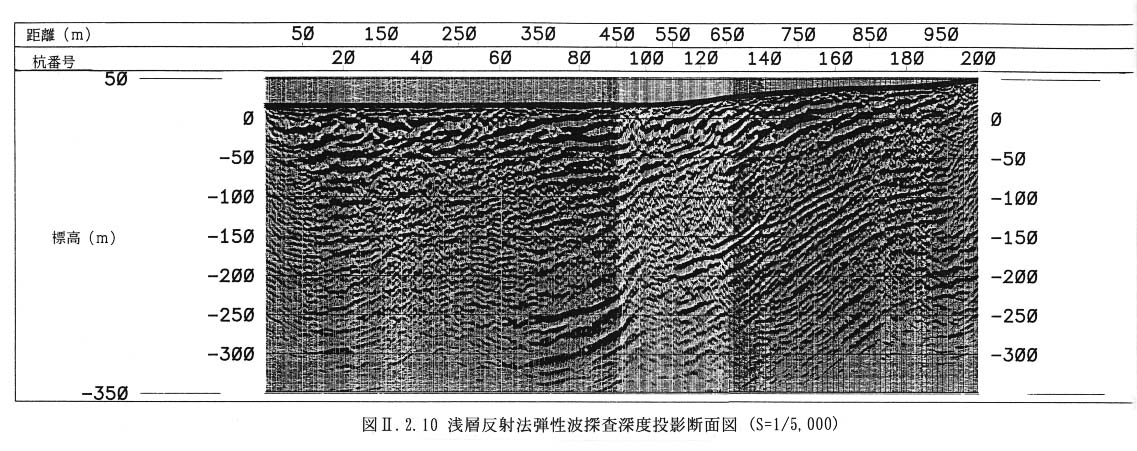

極浅層反射法弾性波探査の結果である深度投影断面図を図２−２−１０に示す。この断面図は、弾性波探査の測線が、道沿いに折れ曲がっていることから、投影して直線状に表現したものである。なお、深度投影断面図作成までの成果である、ＣＤＰ重合速度プロファイル、マイグレーション速度プロファイル、時間断面図（マイグレーション前）、時間断面図（マイグレーション後）、深度断面図（マイグレーション前）、深度断面図（マイグレーション後）、深度投影断面図（マイグレーション前）は巻末に付した。

ａ．深度投影断面図の特徴

この深度投影断面図から以下の点が読み取れる。

・距離４３０〜８６０ｍ付近（投影しているので、この距離は幅を示していない）の幅約４００ｍの間にわたり、反射面の傾斜が両側に比べ急になっており、明瞭な撓曲構造が認められる。

・撓曲構造がみられる区間では、深度が増すにつれ、反射面の傾斜が急になっており、明らかに変位の累積が認められる。

・撓曲区間のうち距離５００ｍ付近直下の標高−２００ｍ以深で反射面が急傾斜し、反射面の連続がとぎれることから、この付近に落差のある断層が連続する可能性がある。

・距離７５０ｍの標高０〜−５０ｍ付近、標高−１２０ｍ付近に、連続性がよく、比較的強い反射面が数条認められる（前者を@、後者をA反射面と呼称する）。これらは平野側の距離４００ｍ付近でそれぞれ標高−１００ｍ、標高−２５０ｍに追跡される。

ｂ．深度投影断面図の地質解釈

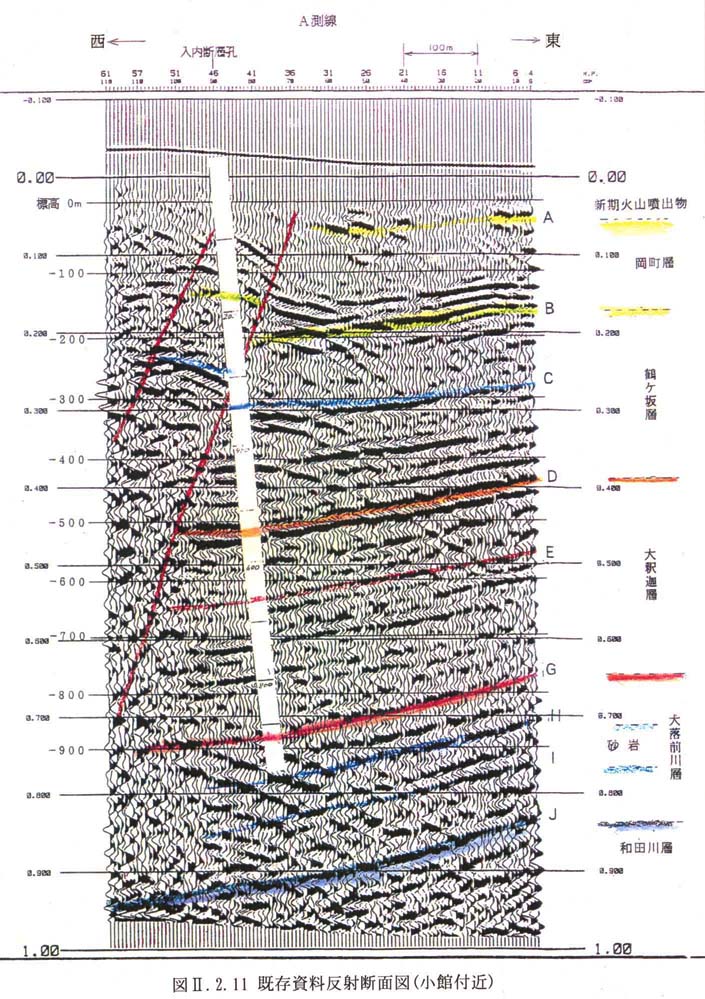

深度投影断面図と地質構造の解釈については、平成８年度報告書に収録した青森県資料を参考とした。青森県資料のうち、調査地の南方約３．５ｋｍ付近の資料（図２−２−１１）によれば、表層から新期火山噴出物、岡町層（基底標高約−２００ｍ）、鶴ヶ坂層（基底標高約−５５０ｍ）、大釈迦層（基底標高約−８８０ｍ）で構成されている。

この資料と地質調査結果から、本調査で得られている比較的強い反射面（@反射面及びA反射面）と地層の関係は次のように対応すると考えられる。

・@反射面は距離７５０ｍ付近の標高−５０ｍ付近から測線端（距離１，０００ｍ）に向かって浅くなる。その先、測線端から約５０ｍ付近の標高約６０ｍの斜面に岡町層（礫層）の露頭が確認されることから、@反射面は岡町層に相当するものと考えられる。

・A反射面は@反射面の下位約１２０〜１５０ｍにあることから前記資料の鶴ヶ坂層中位（塊状軽石部と軽石・砂礫互層部境界）の反射面に対比される。また、前記資料により鶴ヶ坂層とされている地層は地質調査及びボーリングの岩相から八甲田１期火砕流堆積物（あるいは立山層）相当すると考えられる。

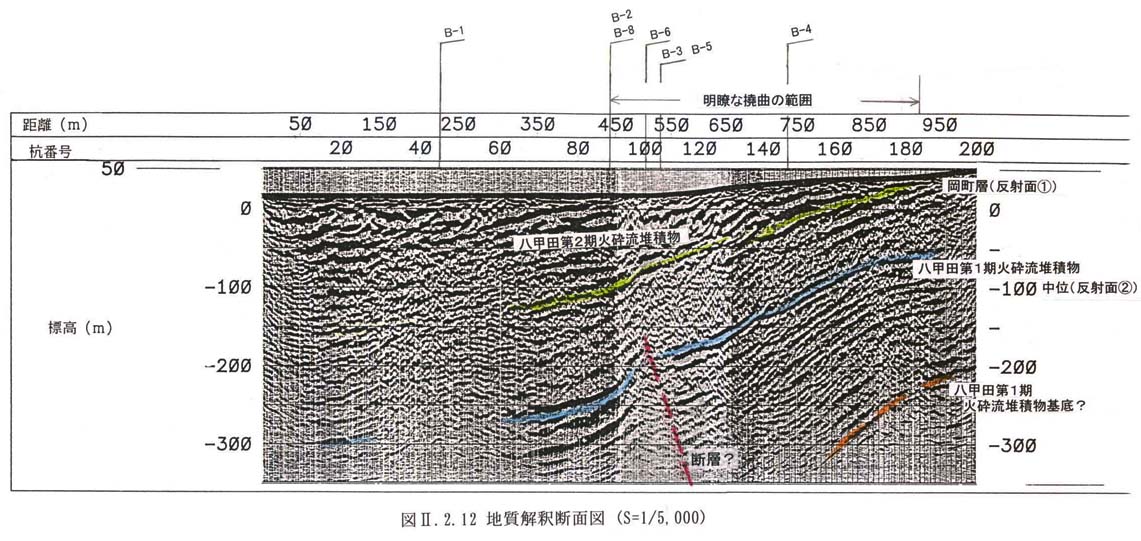

以上の解釈から作成した地質解釈断面図を図２−２−１２に示す。岡町層は平野（東側）に向かって２０ﾟ程度の傾斜を有しており、距離４５０ｍから平野側で急激に緩やかになる。また、八甲田第１期火砕流堆積物は平野に向かって３０ﾟ程度の傾斜を有しており、岡町層と同様に距離４５０ｍから平野側で急激に緩やかになる。ここでの標高−２００ｍ以深で反射面が急傾斜となり、反射面の連続がとぎれることから断層となっている可能性がある。

変位量は解釈断面図から、撓曲構造の明瞭な約４００ｍの範囲の変位量は岡町層上限面（≒八甲田第２期火砕流堆積物下限面：約２５万年前）で約１５０ｍ、八甲田第１期火砕流堆積物の中位で約２５０ｍと見積もることができる。しかし、撓曲の西端が明瞭でないため、撓曲全体としての変位量は上記の値以上となる。
