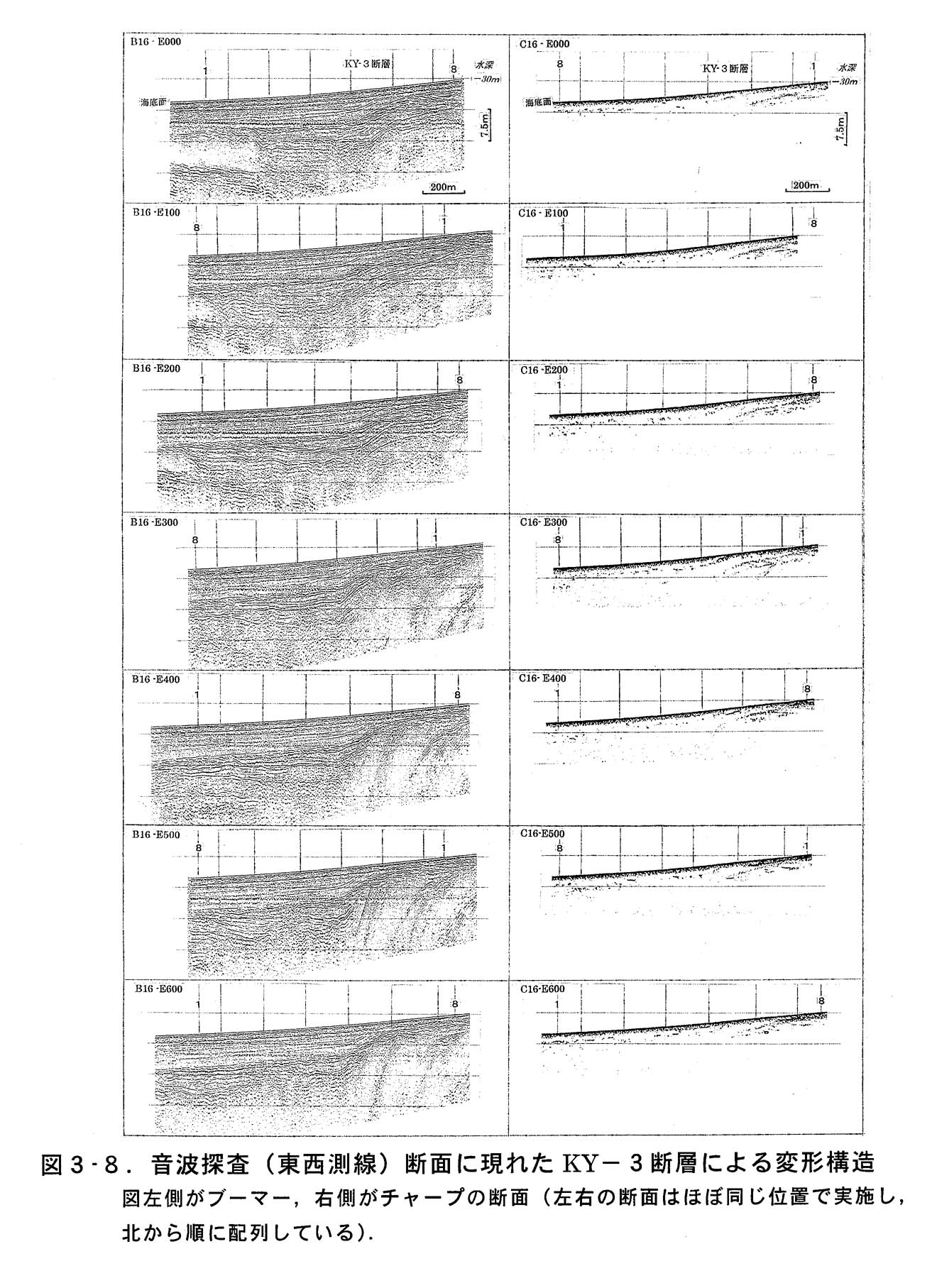

図３−８．音波探査（東西測線）断面に現れたＫＹ−３断層による変形構造

図左側がブーマー，右側がチャープの断面（左右の断面はほぼ同じ位置で実施し，北から順に配列している）．

音波探査結果（断面）から、明瞭かつ連続性の良い反射面を認定（０面から�Z面までの８面）し、かつその内部の反射パターンにより地層を上位からａ層（ａ０〜ａ５層に細分）、ｂ層、ｂ´層、Ｈ層、Ｇ層（Ｈ層、Ｇ層は平成１５年度成果から踏襲した）に区分した。

各断面について反射面や地層区分を追跡・チェックし、解釈断面を作成した。以下、この解釈断面に基づいて、地質構造などの特徴について述べる。

１）ブーマーによる音波探査断面

ブーマーによる音波探査断面では、ほぼ推定された位置で沖積層に及ぶ変形構造が認められた。平成１５年度実施したＢ−３測線とほぼ一致するＥ−３００測線においても沖積層中の反射面及びその変形構造が良く表れており（図３−９）、ＫＹ−３断層の活動が、ａ層堆積開始以降、複数回活動している（変位の累積性が認められる）可能性が高いことが再確認された。

２）チャープソナーによる音波探査断面

チャープソナーによる音波探査断面では、ブーマーの探査断面では追跡が困難であった�T面が断層により変形している可能性が高いこと、さらに海底直下に新たな反射面（０面）も表れており、０面も変形している可能性があることが判明した（図３−９）。なお、主な断面における０面、�T面の位置と表れ方を図３−１０に示した。

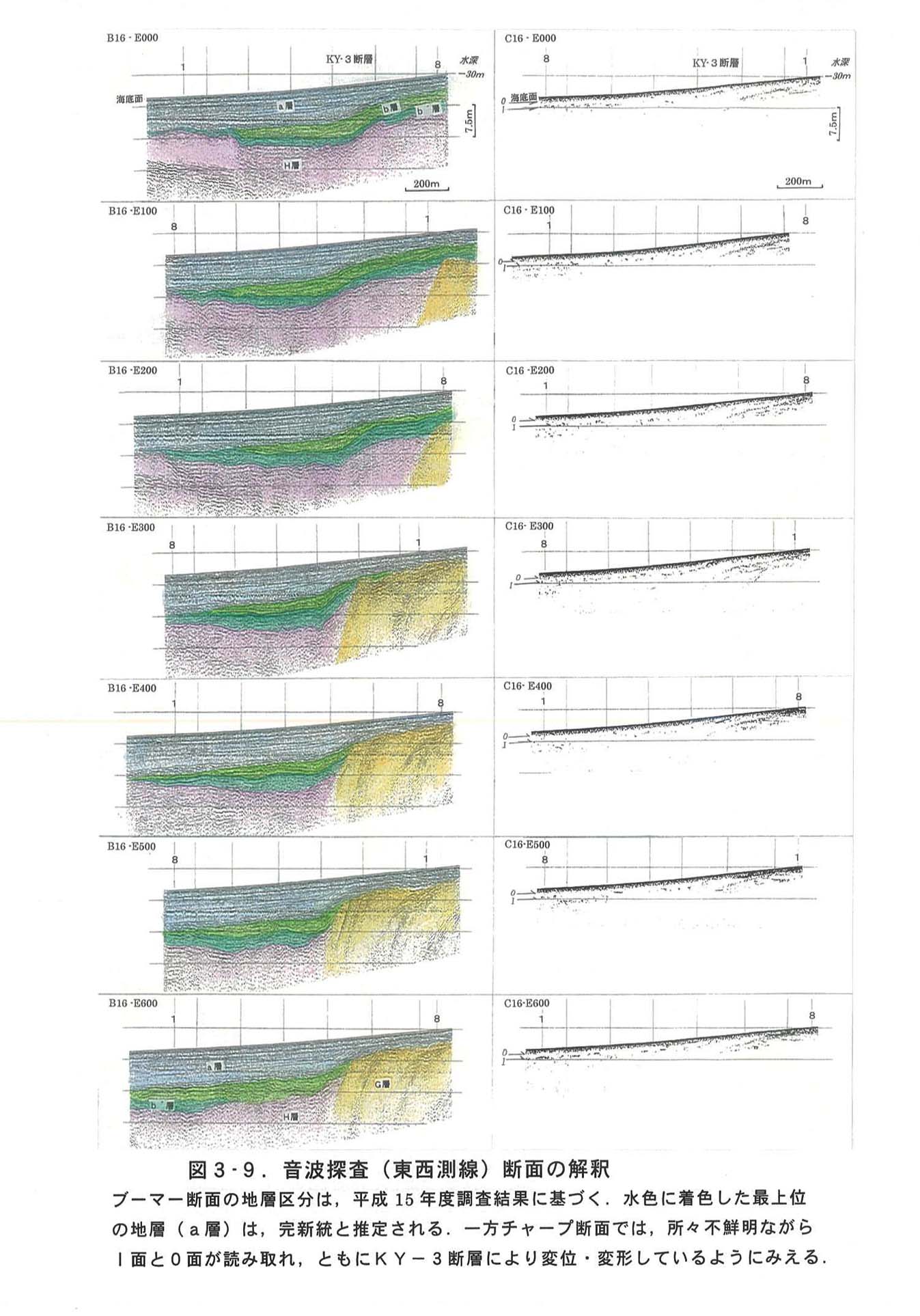

図３−９．音波探査（東西測線）断面の解釈

ブーマー断面の地層区分は，平成１５年度調査結果に基づく．水色に着色した最上位の地層（ａ層）は，完新統と推定される．一方チャープ断面では，所々不鮮明ながら�T面と０面が読み取れ，ともにＫＹ−３断層により変位・変形しているようにみえる．

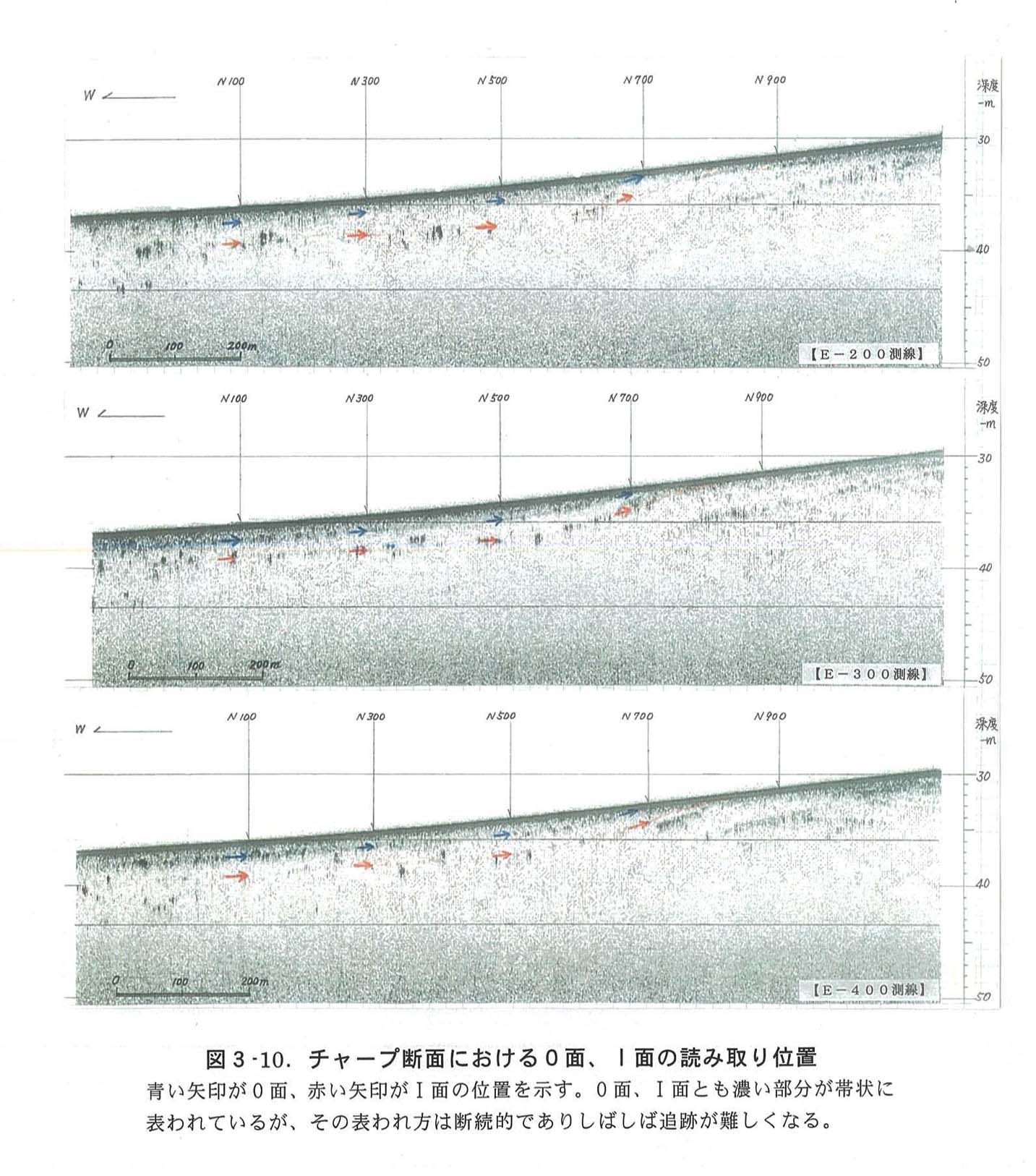

図３−１０．チャープ断面における０面、�T面の読み取り位置

青い矢印が０面、赤い矢印が�T面の位置を示す。０面、�T面とも濃い部分が帯状に表われているが、その表われ方は断続的でありしばしば追跡が難しくなる。
