２−２　平成１５年度調査

平成１５年度は、平成１４年度調査で推定された海域の断層のうち、陸域の北由利断層（ＫＹ−１）と近接したＫＹ−２、２´の推定海域を中心に音波探査を実施した。この調査により、当海域には新たに、沖積層と推定されるａ層を変位・変形させているＫＹ−３断層（図１−３参照）が見出されるとともに、ＫＹ−２断層も中・上部更新統に相当するＨ層を変形させていることから、活断層の可能性が高いことが判明した。

　また、音波探査の断面解釈に基づくＫＹ−２断層、ＫＹ−３断層の断層評価については以下のように考えられる。

１）断層の長さ

　ＫＹ−２断層は約１５ｋｍ、ＫＹ−３断層は約１０ｋｍ程度と推定される。ＫＹ−３断層は、ＫＹ−２断層の北方延長の可能性が考えられることから、この間の緩やかな

撓曲部を含めると総延長は約３０ｋｍである。

２）活動時期など

　ＫＹ−３断層におけるａ層（完新世と推定される）の変形は、同層上部にまで及んでいることからＫＹ−３断層は数千年前以降に活動したことは確実であり、ａ層基底面の上下変位量が約６ｍであること（Ｂ−３測線上）から、完新世以降複数回活動した可能性が考えられる（図２−２）。

さらに、沖合いの「飛島−船川隆起帯」の東側に沿って、ａ層を大きく変形（撓曲）させるＡＫ−１断層（平成１４年度のＡ−１断層とは異なる）の存在も明らかになった。

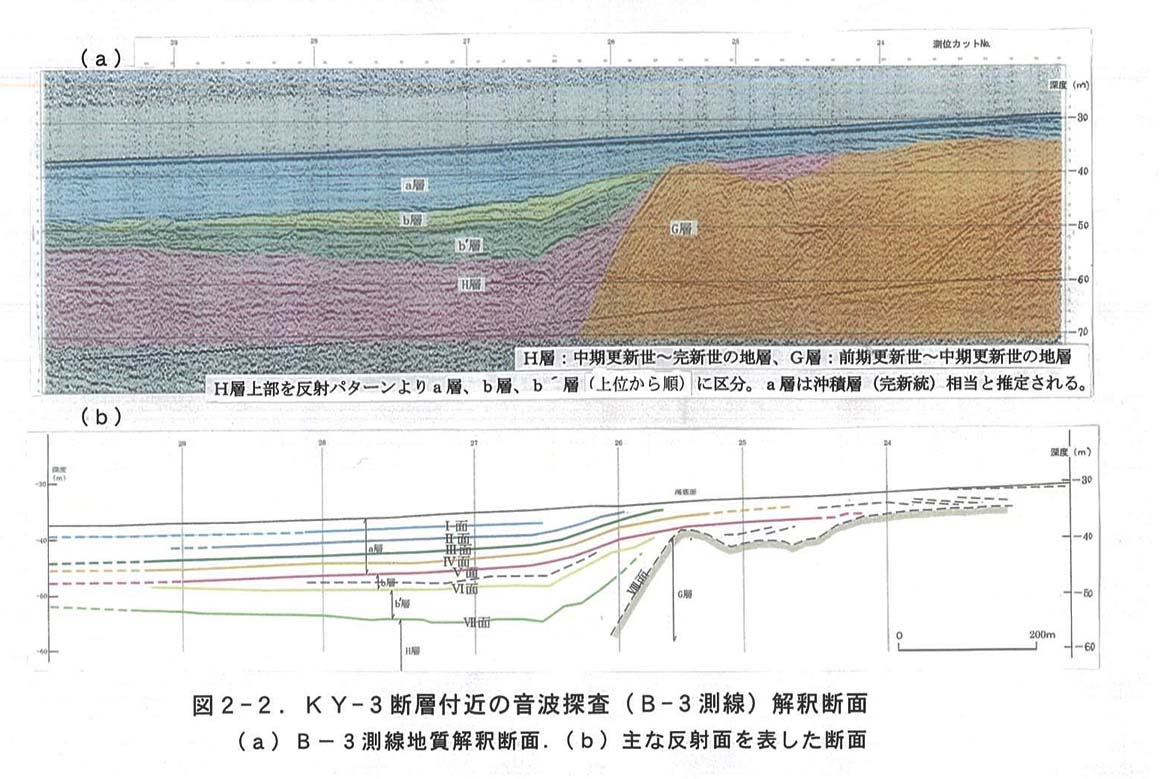

図２−２．ＫＹ−３断層付近の音波探査（Ｂ−３測線）解釈断面

（ａ）Ｂ−３測線地質解釈断面．（ｂ）主な反射面を表した断面
