(2)A−2測線(AK−1断層)

当断面における主な反射面の断層を挟んでの見かけ上下変位量を読み取ると、表6−2−3のようになる。

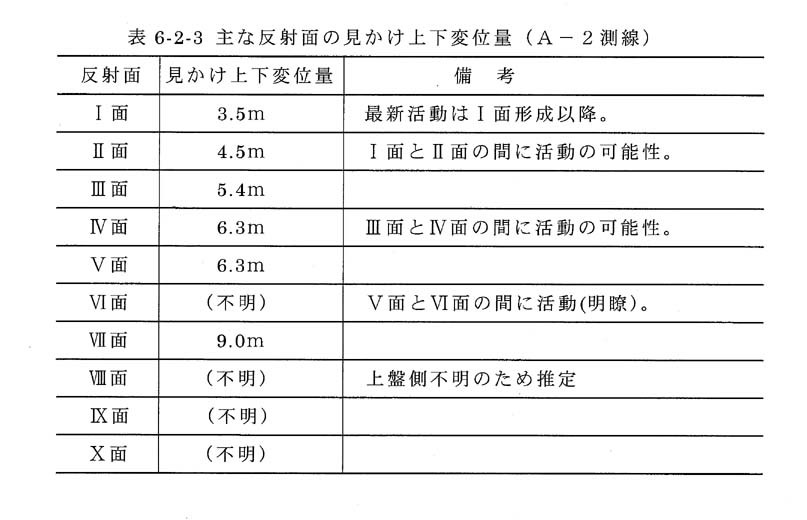

表6−2−3 主な反射面の見かけ上下変位量(A−2測線)

この結果から以下のことが推察される。

・最新活動時期はT面以後であるが、現時点ではそれ以上に詳しいことは言えない。

・T面とU面、U面とV面、V面とW面の間には、それぞれ1m程度の変位量の違いがある。この差が断層活動を示している可能性はあるが断定はできない。

・X面とY面の間には軽微ながら傾斜不整合のような傾斜変化が認められる。Y面との間には、層厚変化、傾斜変化もみられることから、この間には、断層変位を伴うイベントが生じている可能性がある。
