音波探査は，海域に推定される活断層の位置や変位・変形，地層構成などを明らかにする目的で実施した。

探査は、平成１４年度調査で推定された海域の北由利断層（ＫＹ−２、ＫＹ−２´断層）の確認、連続性および延長（特に北方に位置する秋田市側への延長）などが把握できるよう、測線を計画し、２１測線２１１ｋｍにわたって行なった（表２−１−１、図２−１−１）。

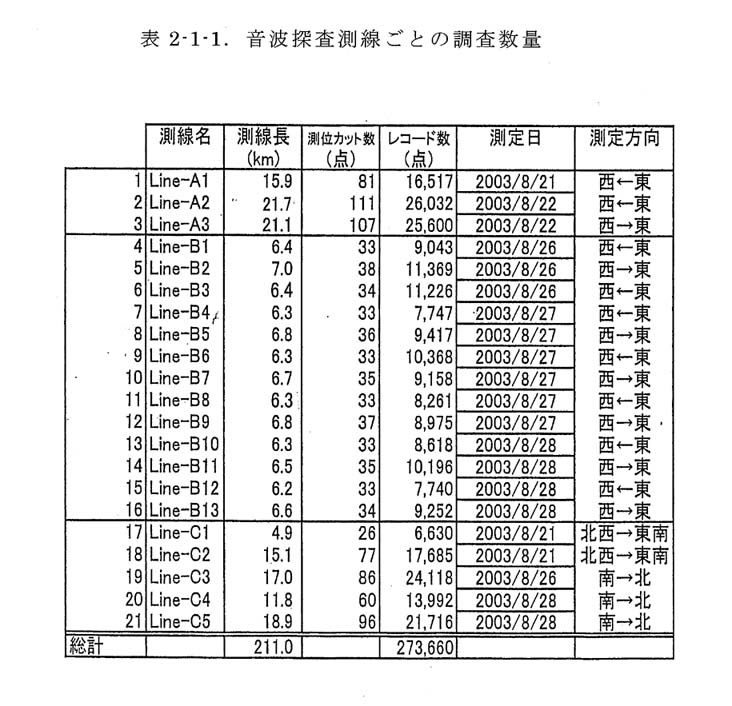

表２−１−１　音波探査測線ごとの調査数量

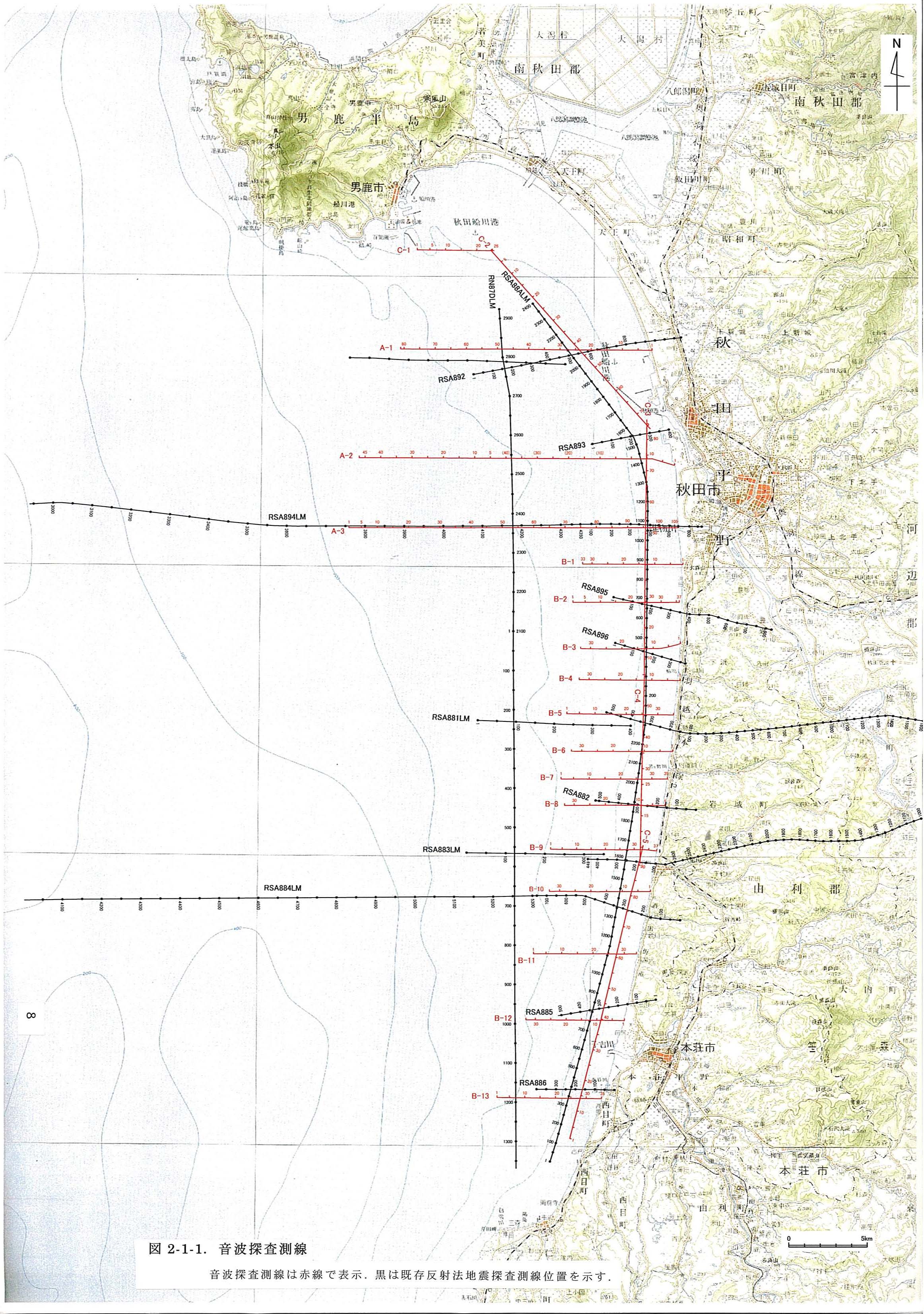

図２−１−１音波探査測線《ＲＳＡ８９４ＬＭ測線のうちＡ−３測線と重複する区間》

音波探査測線は赤線で表示．黒は既存反射法地震探査測線位置を示す．
