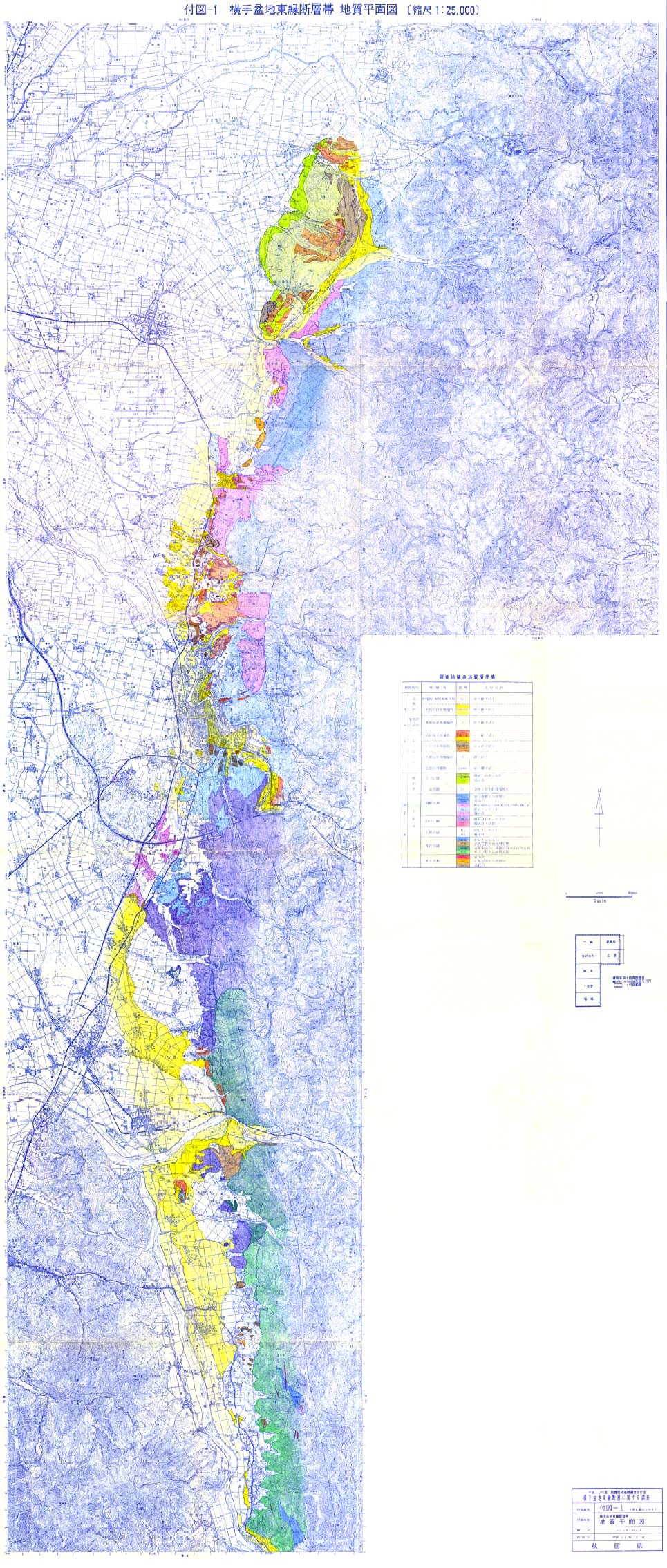

横手盆地東縁断層帯 地質平面図　〔縮尺１：２５，０００〕

付図２

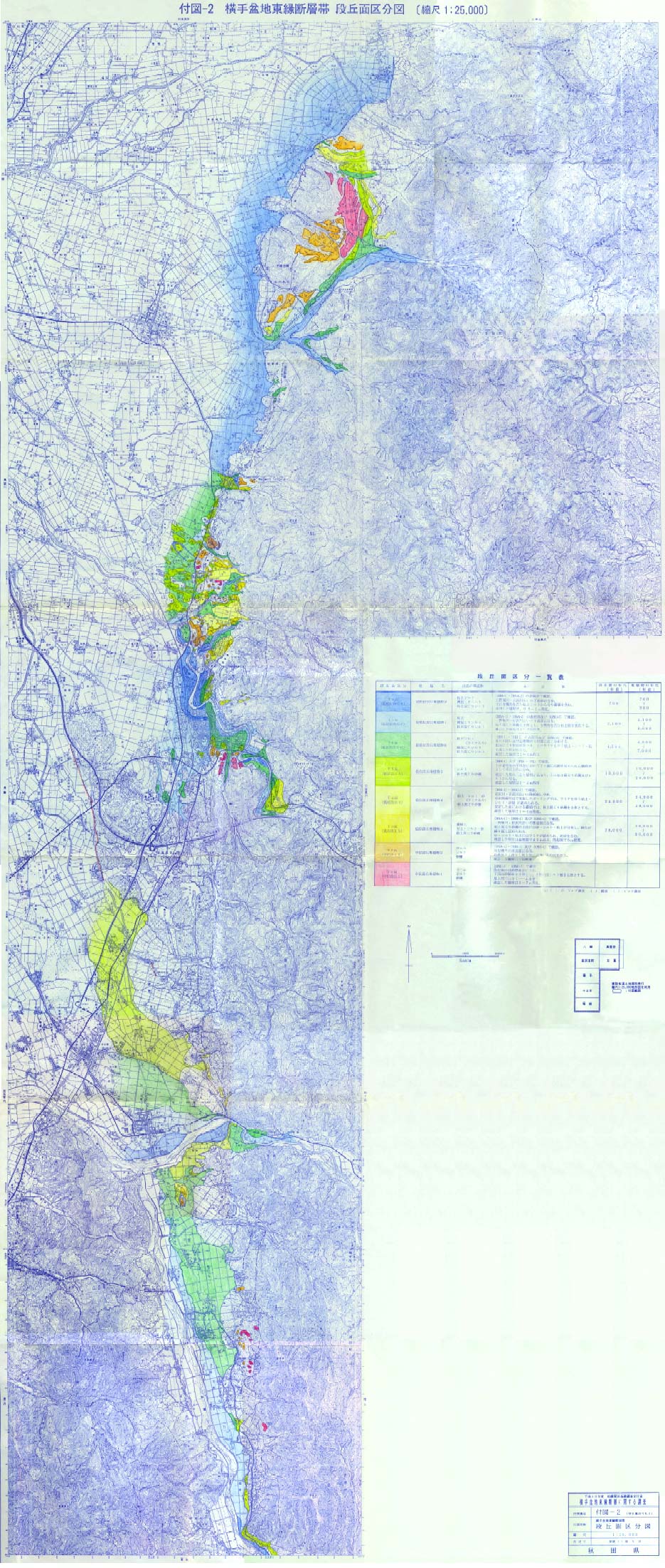

　横手盆地東縁断層帯 段丘面区分図〔縮尺１：２５，０００〕

付図３

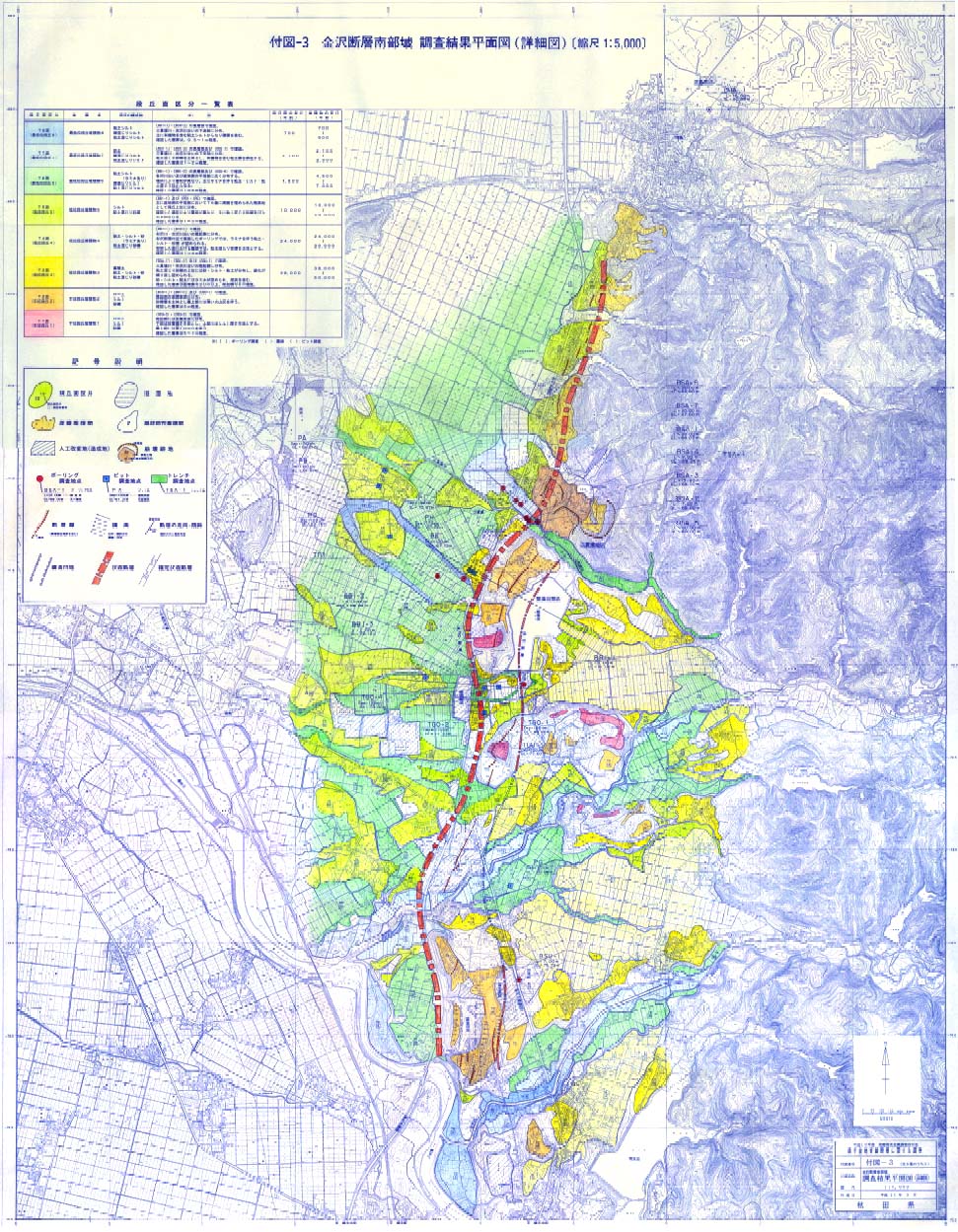

　金沢断層南部域 調査結果平面図（詳細図）〔縮尺１：５，０００〕

付図４

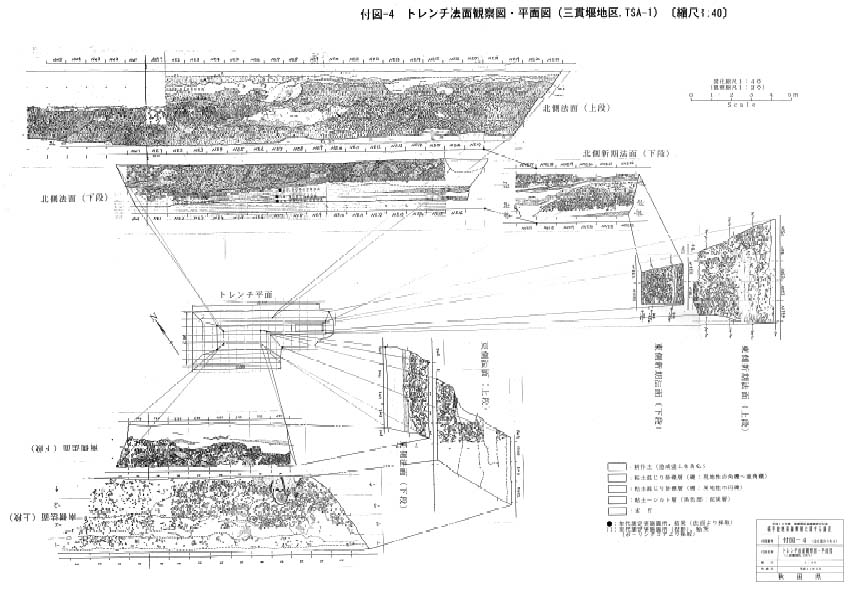

　トレンチ法面観察図・平面図（三貫堰地区，ＴＳＡ−１）〔縮尺１：５０〕

付図５

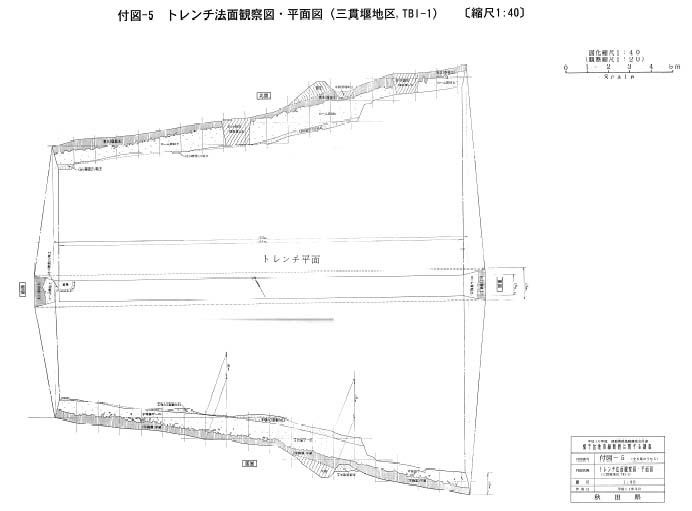

　トレンチ法面観察図・平面図（三貫堰地区，ＴＢＩ−１）〔縮尺１：５０〕

付図６

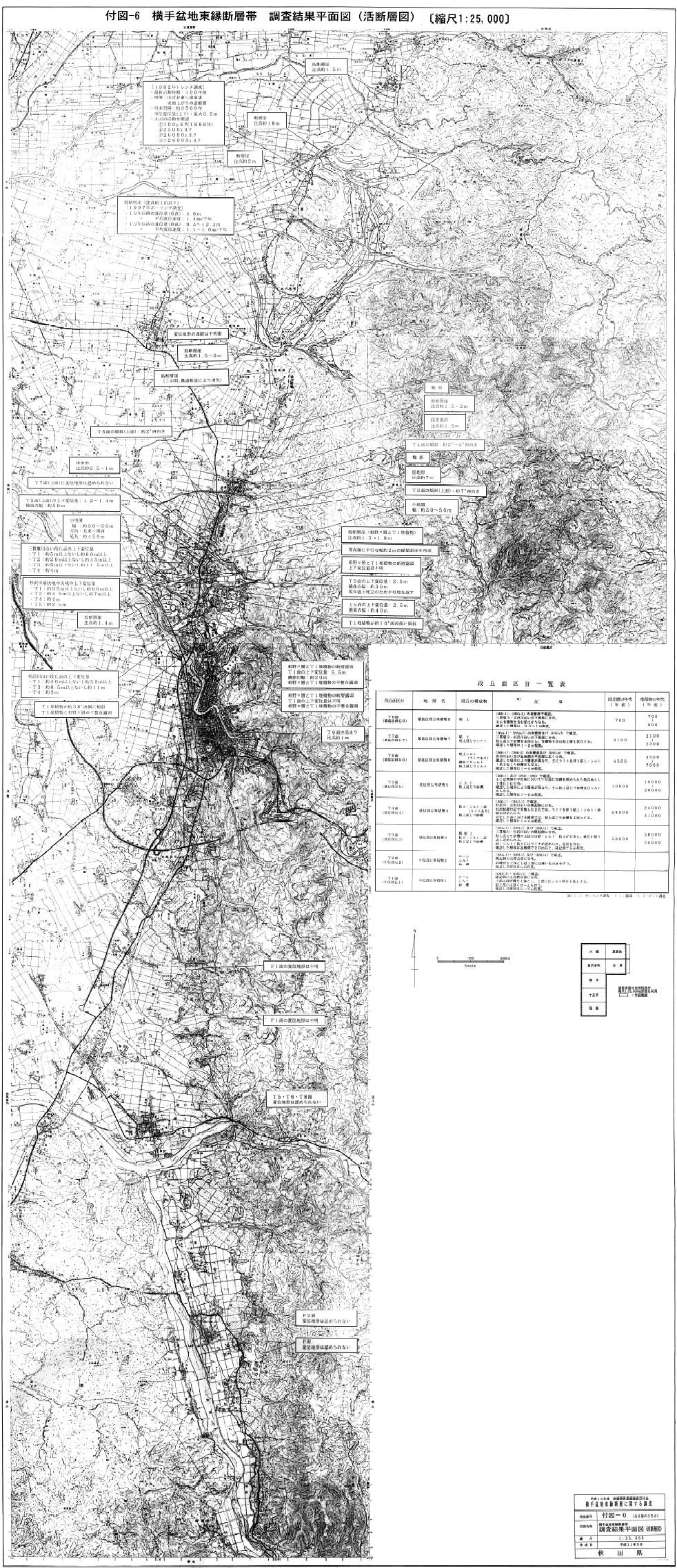

　横手盆地東縁断層帯 調査結果平面図（活断層図）〔縮尺１：２５，０００〕）
