反射法探査の観測では，以下に述べる受振器・ケーブルの設置作業，発震作業，データ収録作業を全測線にわたって繰り返し行った。図３−２０に浅層反射法探査の観測作業の概要を示す。また別冊資料に，探査実施状況写真を示す。

なお，本測線は市街地の中の交通量の多い車道に沿って設けられたため，車両や一般のノイズが大きく日中にデータ取得を行うことは不可能であった。

したがって，それらのノイズの程度が小さい夜間（２３時〜翌５時頃）に観測作業を行った。

Ａ．受振器・ケーブルの設置

図３−２０に示すように，測量で設定した各受振点に受振器（ジオフォンストリングス，１２連）を設置する。

次に受振器とデータ収録器を専用ケーブル（ＣＤＰケーブル）で接続する。また，本部からの発震命令，震源からのトリガーやバイブレータのモニター波形を伝えるための専用ケーブルも震源と本部の間に設置する。

Ｂ．発震作業

ミニバイブのベースプレートが測量で設定した発震点位置となるようにミニバイブを移動し，ベースプレートに荷重をかける。

次に本部からの発震命令信号を受け，発震する。

Ｃ．データ収録

観測本部では，発震点位置に応じて受振する９６点の受振器を選択し，設定を行う。

発震点の準備ができたら，受振点におけるノイズ状況をモニターする。そして，比較的ノイズの小さい時に発震命令信号を震源へ伝える。

発震開始と同時にデータ収録器が各受振器からのデータおよびバイブレータのモニター波形を収録する。同様に同一発震点において，４〜１０回以上の記録を収録・保存した後，各受振器の波形記録とバイブレータのモニター波形との相互相関処理計算を行う。

観測者は，この相互相関処理結果をより，データの良否を判断する。結果が良好であれば，データを保存し，発震点へは次の点へ移動するよう指示をする。

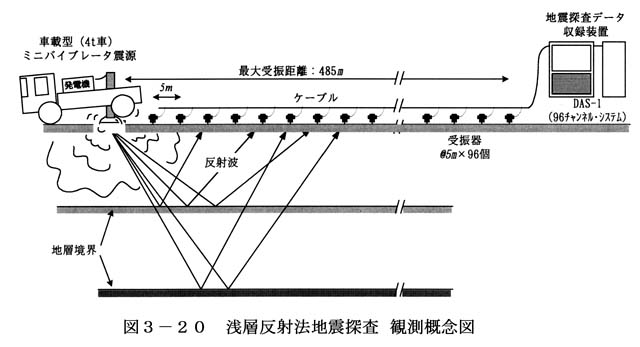

図３−２０　浅層反射法地震探査 観測概念図
