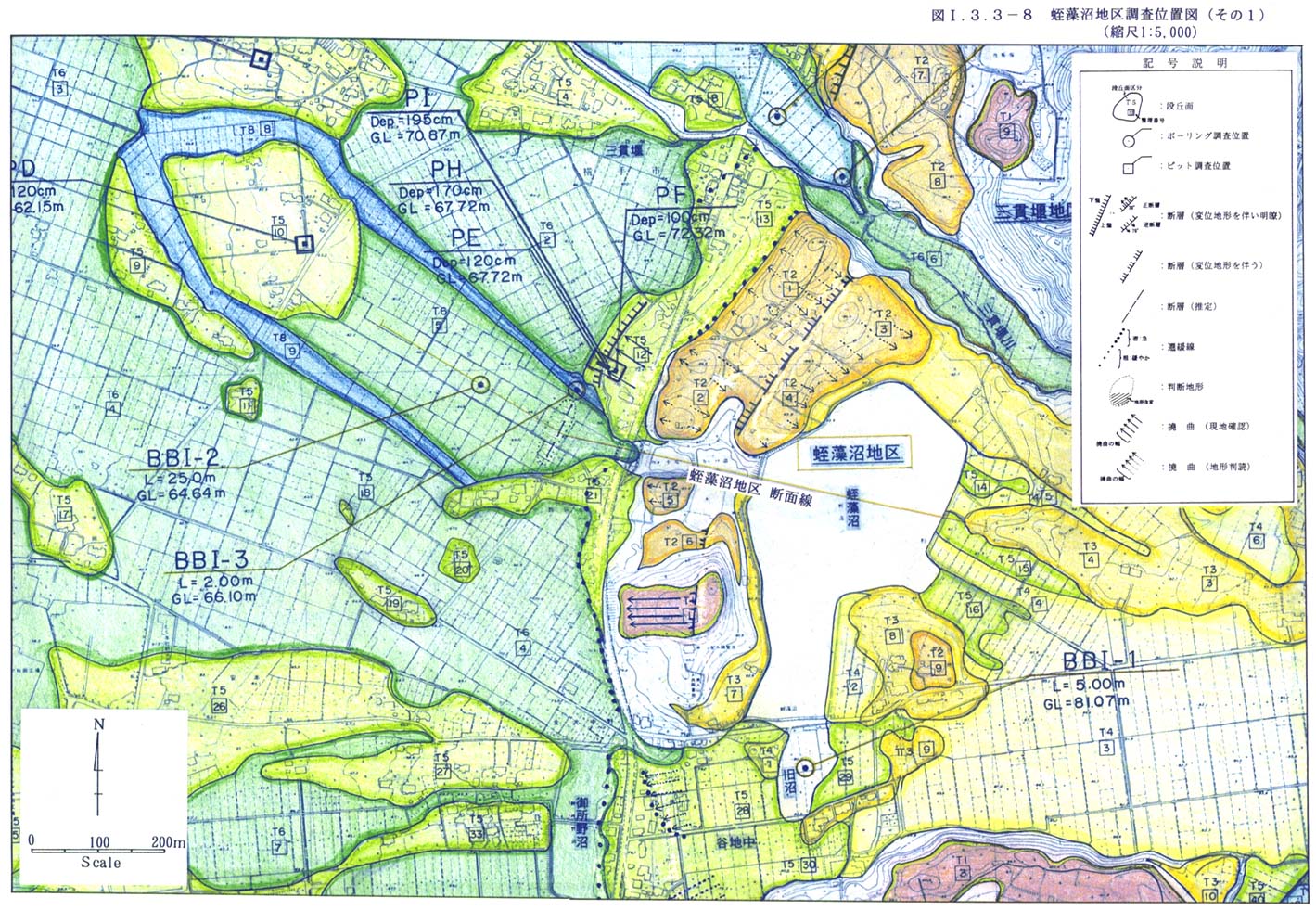

図１−３−３−８　蛭藻沼地区調査位置図

蛭藻沼地区では，蛭藻沼と国道１３号に挟まれた中位段丘１（Ｔ）・中位段丘２（Ｔ２）が背斜状に変形しており，それらに接する低位段丘５（Ｔ５）及び最低位段丘６（Ｔ６）の境界には明瞭な地形変換線が認められる。

国道１３号沿いに分布する低位段丘５（Ｔ５）には，比高約１．５ｍの低断層崖が認められる。その南方延長部には最低位位段丘６（Ｔ）が主に分布し，現状の地形においては変位地形として認識困難であるものの，空中写真判読によると，わずかな高まりが東側に認めらる。この低断層崖は，最低位段丘６（Ｔ６）まで延長している可能性がある。

ピット調査は，低断層崖が明瞭に確認できる低位段丘堆積物５（Ｔ５）面上にて，低断層崖を挟んで実施した（下盤側でＰＥ・ＰＦの２箇所・上盤側でＰＩ・ＰＦの２箇所，計４箇所実施）。

各ピット状況をスケッチ及び写真として図１−３−３−９〜図１−３−３−１６に示した。また，これらを結んだ地質断面図を図１−３−３−１７に示した。

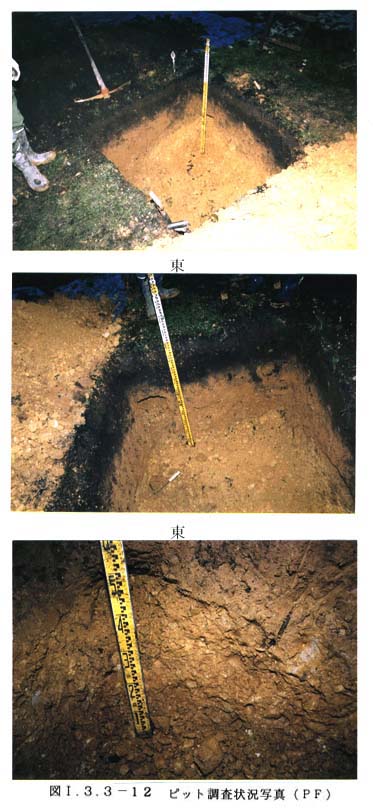

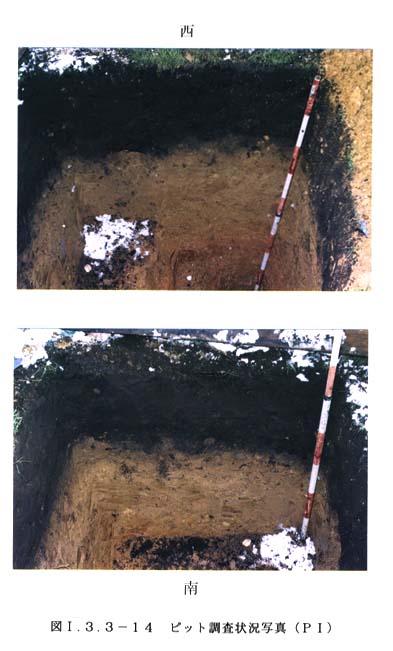

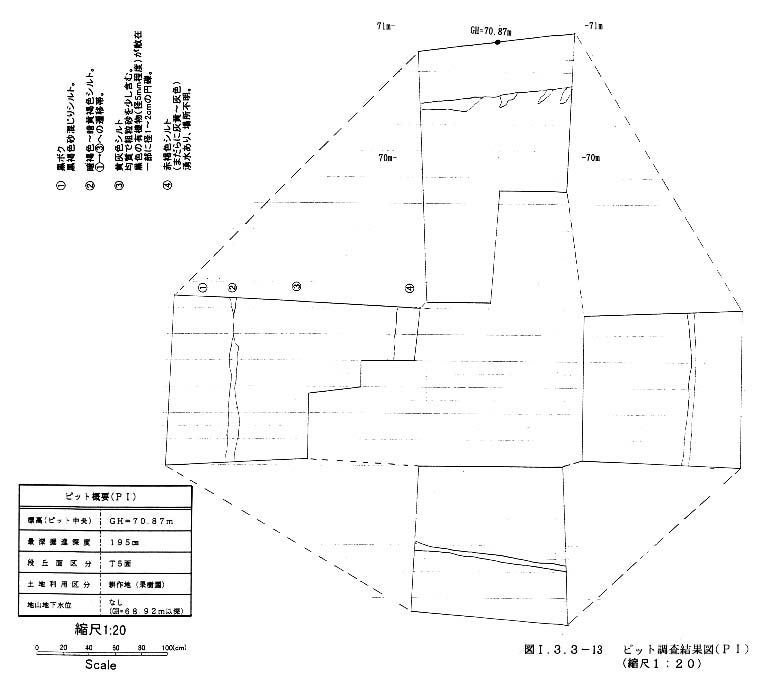

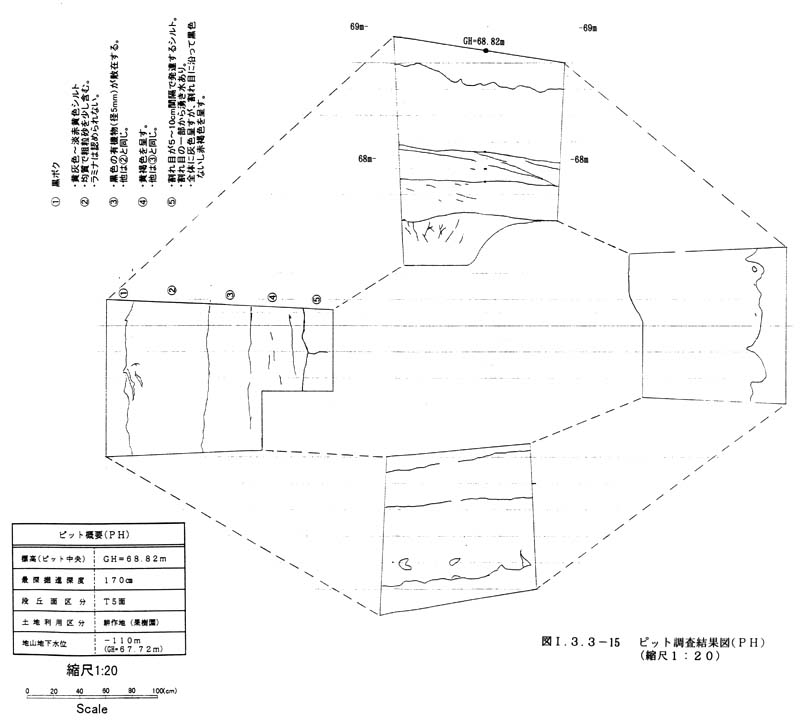

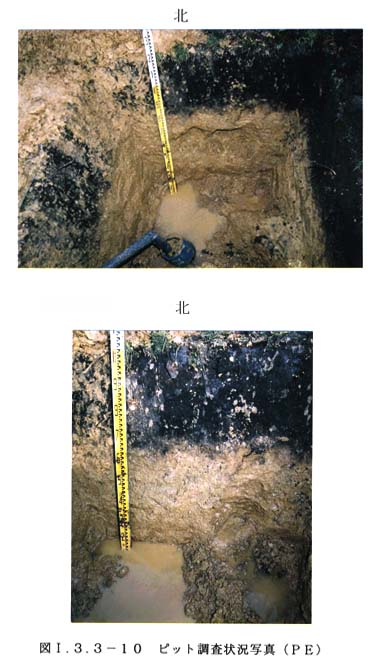

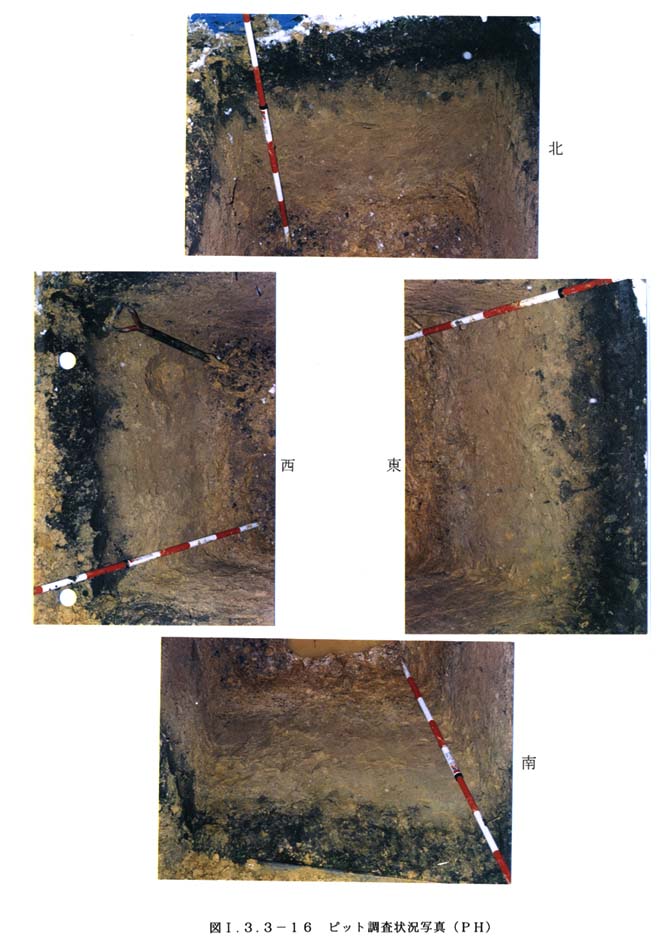

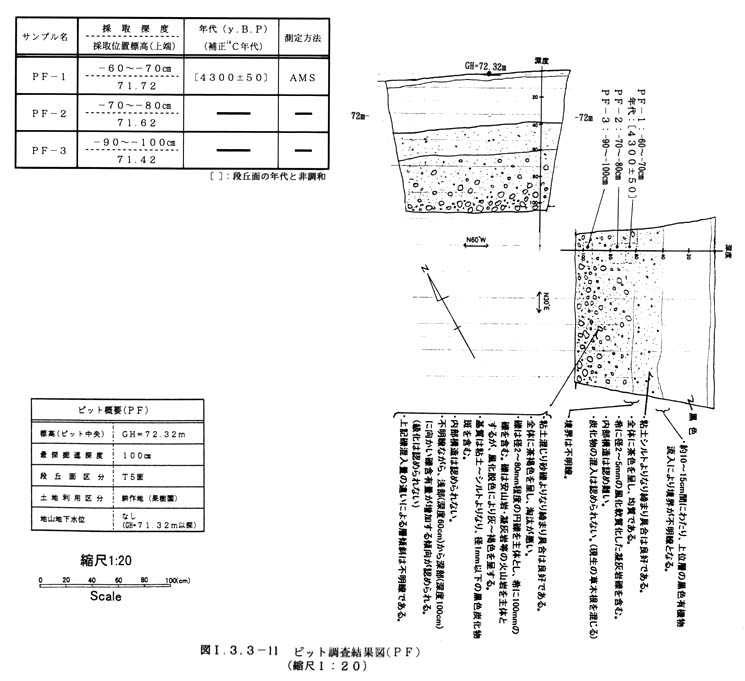

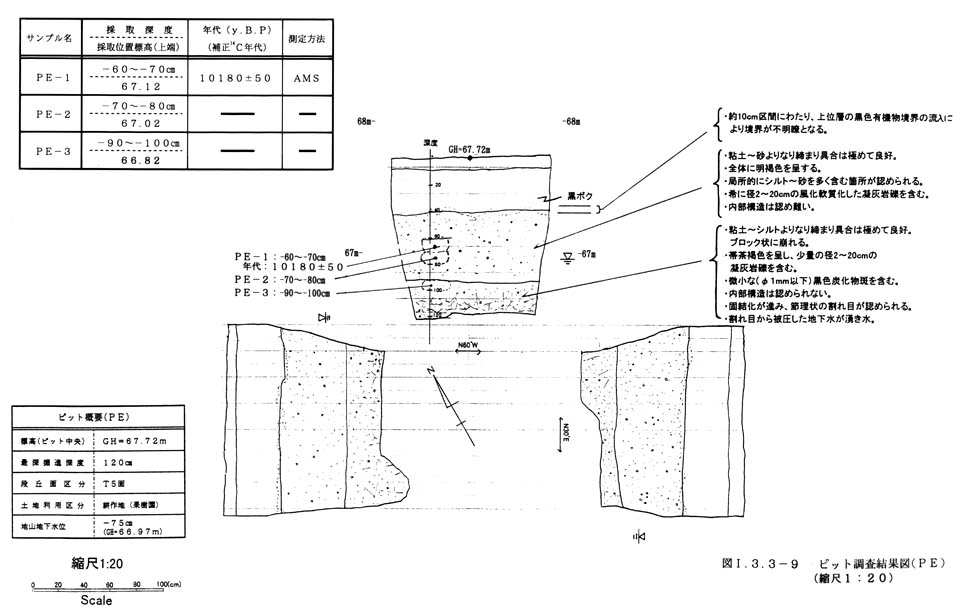

図１−３−３−９・図１−３−３−１０・図１−３−３−１１・図１−３−３−１２・図１−３−３−１３・図１−３−３−１４・図１−３−３−１５・図１−３−３−１６

ピット調査結果図（ＰＡ・ＰＢ・ＰＤ・ＰＧ）

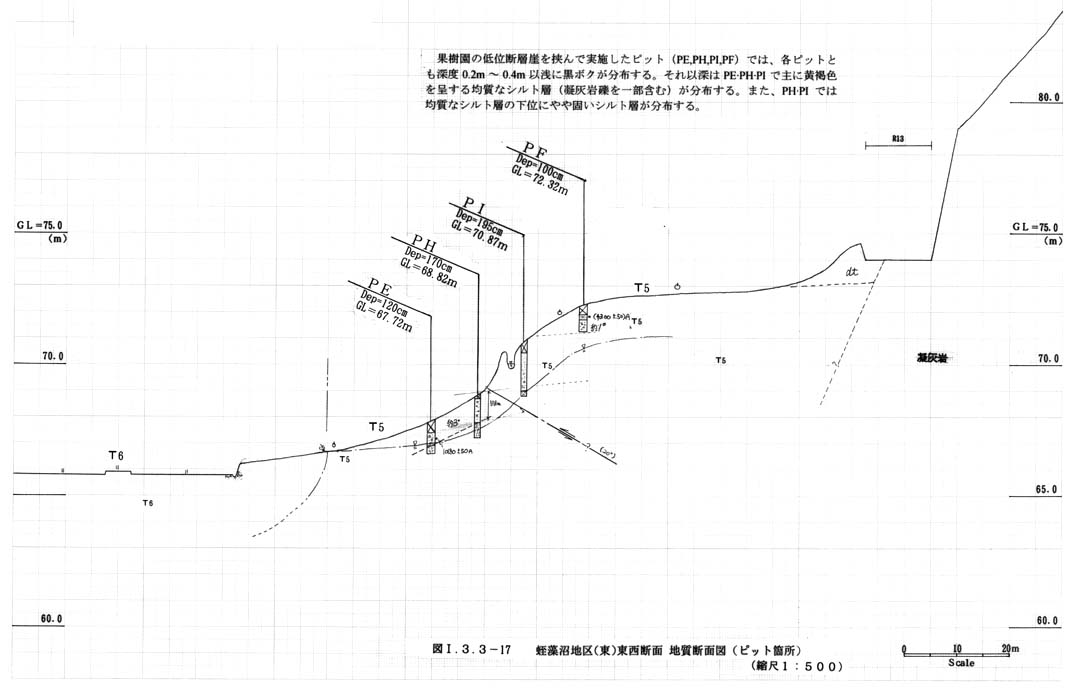

図１−３−３−１７　蛭藻沼地区（東）東西断面 地質断面図

これらの結果，低位段丘５（Ｔ５）の最上部（０．２〜０．４ｍ以浅）には黒ボクが分布する。その下位にはＰＦで認められるシルト質砂礫層を主体とする地層及びＰＩ・ＰＨ・ＰＦで認められる黄褐色を呈する均質なシルト層（凝灰礫を一部含み，径１〜３ｍｍの炭化物が挟在）が分布する。

ＰＩ・ＰＨ・ＰＥの最下位には，割れ目を伴う固結度が良好なシルト層が分布している。図１−３−３−１７に示すように，下盤側の構造は約３ﾟの西傾斜を呈し，上盤側ではＰＦがＰＩの上位層になると考えられることから約１ﾟの西傾斜と考えられる。

また，低位段丘堆積物５（Ｔ５）の黄褐色を呈する均質なシルト層の下面において，上下変位量を推定すると約１．０ｍとなる。なお，これは地形面から計測した１．５ｍの２／３の量となることから，下盤が撓んだことにより断層部の変位量が見掛け上小さくなったものと判断される。

ＢＢＩ−２孔は，北側のピット調査を実施した低位段丘堆積物５の低断層崖の南側延長部から西側へ約１１０ｍの地点（最低位段丘６（Ｔ６））で実施した。これらのボーリング調査結果は，図１−３−３−１８の柱状図及び図１−３−３−１９のコア写真に示した。また，地形地質調査結果と合わせて，図１−３−３−２０及び図１−３−３−２１の地質断面図に示した。

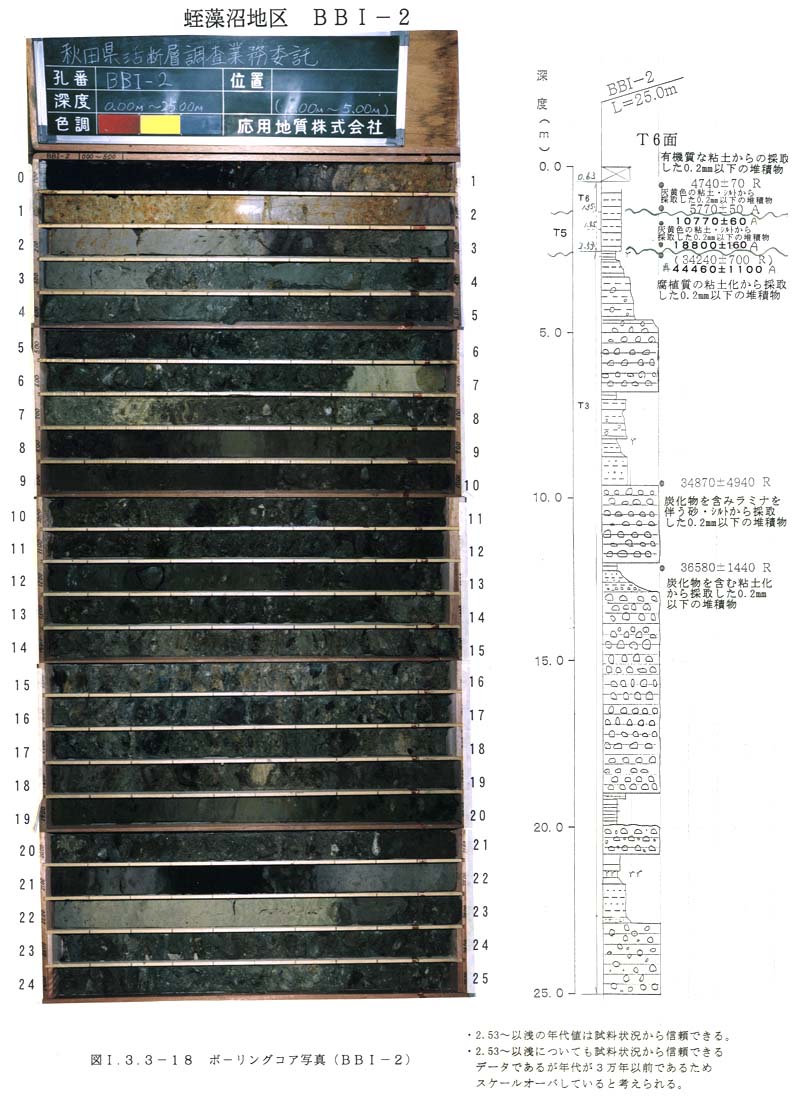

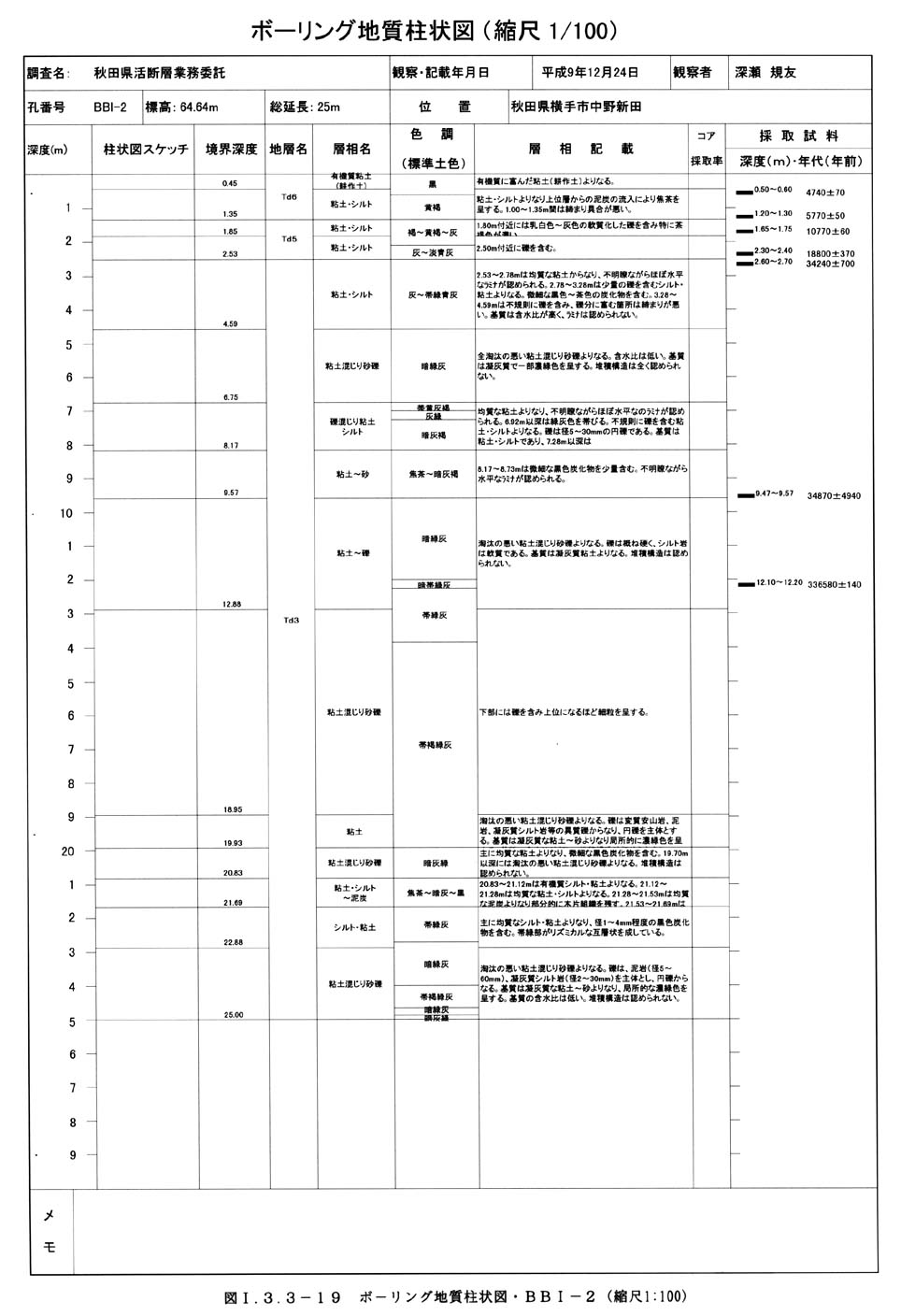

図１−３−３−１８・図１−３−３−１９　ボ−リングコア写真・柱状図

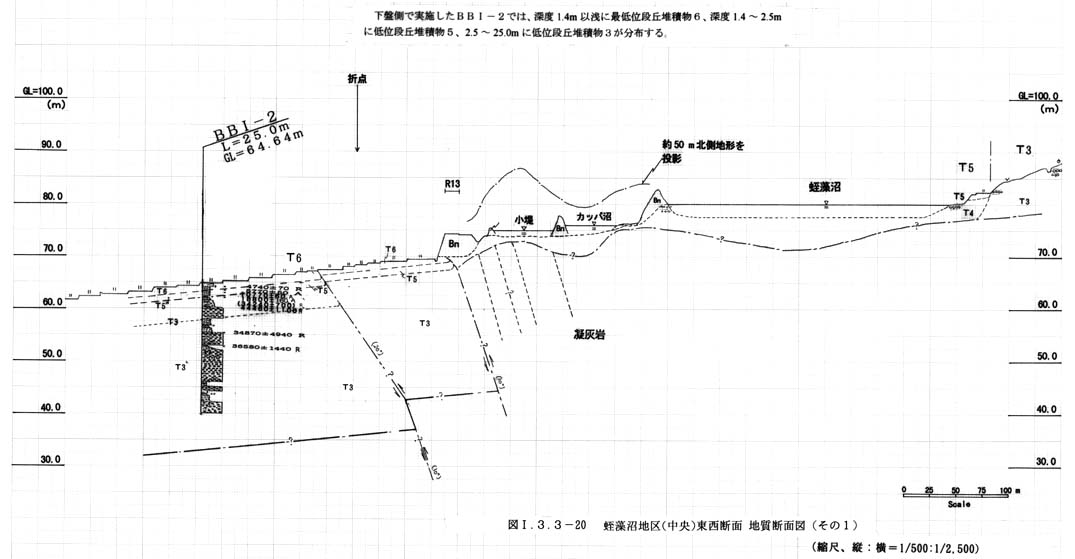

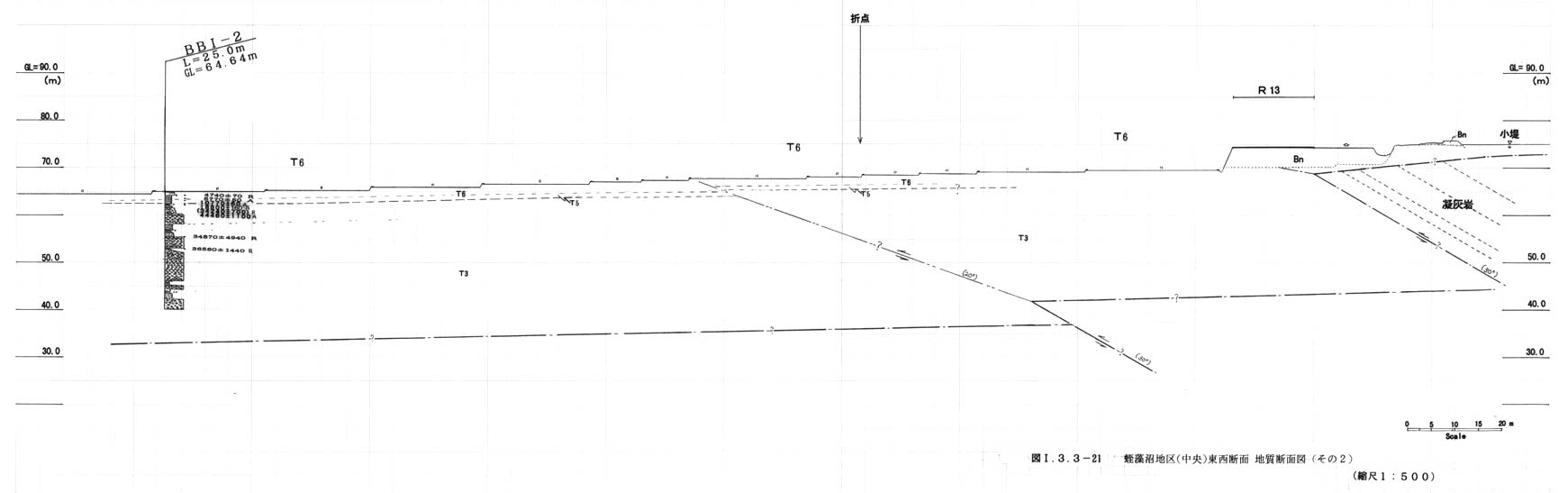

図１−３−３−２０・図１−３−３−２１ 蛭藻沼地区（中央）東西断面 地質断面図

これらによると，ＢＢＩ−２孔には，深度１．３５ｍまでは最低位段丘堆積物６（Ｔ６），深度１．３５〜２．５３ｍは低位段丘堆積物５（Ｔ５），それ以深は低位段丘堆積物３（Ｔ３）が分布する。２．５３ｍ以浅の地質細区分を以下に示す。

深度０．０〜０．４５ｍ：耕作土

深度０．４５〜１．３５ｍ：粘土・シルト層（ ５，７７０±５０ｙ．Ｂ．Ｐ）

深度１．３５〜１．８５ｍ：粘度・シルト層（１０，７７０±６０ｙ．Ｂ．Ｐ）

深度１．８５〜２．５３ｍ：粘土・シルト層（１８，８００±１６０ｙ．Ｂ．Ｐ）

次に，深度２．５３ｍ以深の低位段丘堆積物３（Ｔ３）は，粘土混り砂礫層を主体とするが，礫→砂→シルト・粘土と巨視的に上方細粒化（級化）のサイクルが５回認められる。部分的には，粘土混り砂礫層の上位に直接粘土が堆積している箇所が認められる。

細粒分に富む部分では，葉理の発達が認められる。深度２０．８３〜２１．５３ｍ間は，有機質シルト粘土及び泥炭からなり，深度２１．１２〜２１．２８ｍには粘土シルトを挟在する。この層相及び対は，ＢＳＡ−１孔の深度１２．７７〜１３．８３ｍ区間に類似することから鍵層として対比可能と考える。
