各層の砂粒組成、火山ガラスの形態及び重鉱物の計数結果を表３−１６に、その百分率比を表３−１７に示した。また、火山ガラスの屈折率の測定結果を図３−６０、図３−６１に示した。

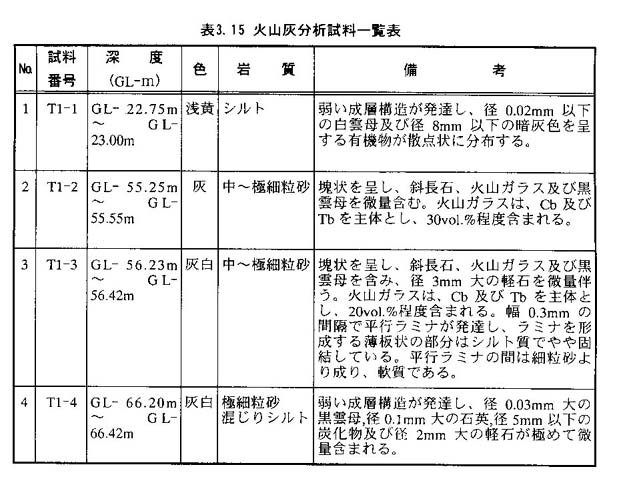

表３−１５　火山灰分析試料一覧表

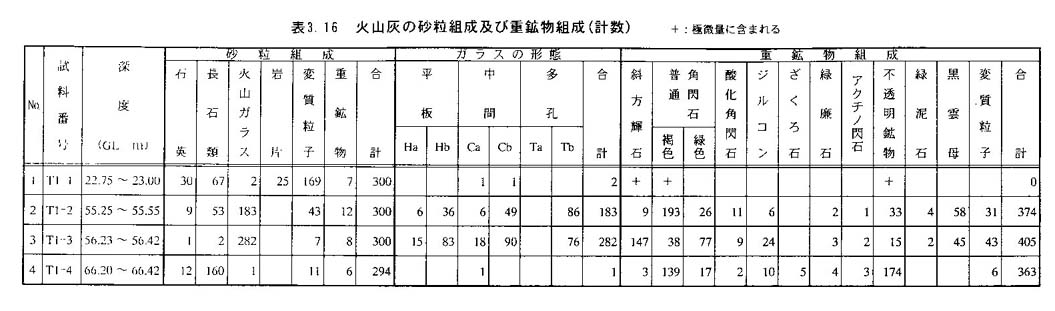

表３−１６　火山灰の砂粒組成及び重鉱物組成（計数）

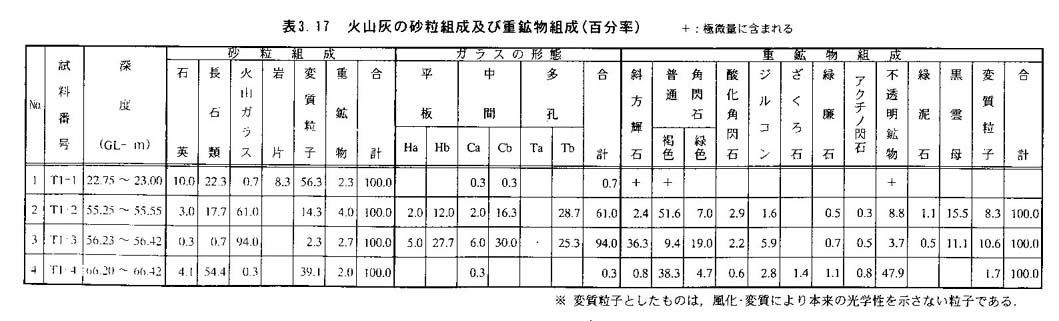

表３−１７　火山灰の砂粒組成及び重鉱物組成（百分率）

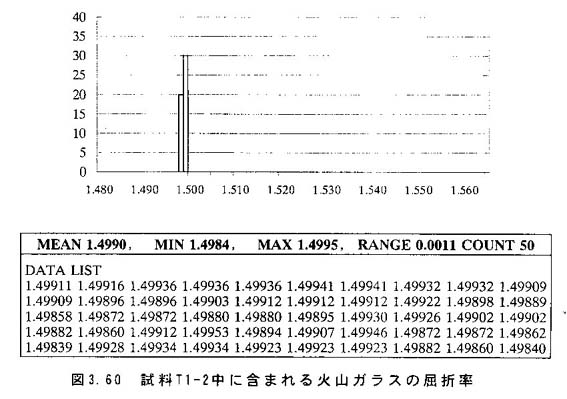

図３−６０　試料Ｔ１−２中に含まれる火山ガラスの屈折率

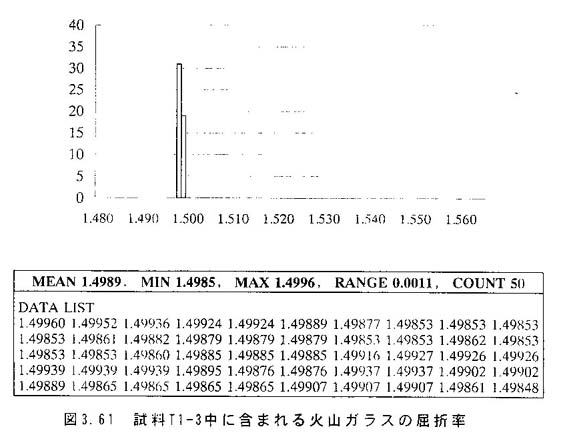

図３−６１　試料Ｔ１−３中に含まれる火山ガラスの屈折率

�@Ｔ１−１（ＧＬ−２２．７５ｍ〜ＧＬ−２３．００ｍ）

本試料は、浅黄色を呈する粘土質シルトで、砂粒の含有率は０．５ｗｔ．％以下である。

砂粒組成は、石英、斜長石及び変質･風化粒子が大半を占め火山ガラスの含有率は約０．７％である。風化粒子は、外形から判断すると斜長石に由来するものが大部分であり、火山ガラスの風化物はないと思われる。火山ガラスの形態はＣａ及びＣｂ型のものが１粒ずつ認められた。重鉱物は不透明鉱物、斜方輝石及び褐色を呈する普通角閃石が認められた。

上記のような試料中の砂粒の含有量の低さ及び砂粒中の火山ガラスの含有量の低さを考慮すると、本試料は純粋な火山灰ではないと判断される。本試料については、重鉱物の計数及び火山ガラスの屈折率の測定はできなかった。

�AＴ１−２（ＧＬ−５５．２５ｍ〜ＧＬ−５５．５５ｍ）

本試料は、灰色を呈する中〜極細粒砂であり、やや固結している。砂粒中の火山ガラスの含有率は約６１％で、重鉱物の含有率は約４％と低い。火山ガラスの含有率が高いことや外来の岩片が含まれていないこと等により、火山灰の純層であると判断できる。

火山ガラスの形態は、Ｔａを除く全ての形態が含まれるが、筋の入ったＴｂ、Ｃｂ及びＨｂが多いという特徴がある。火山ガラスの屈折率は１．４９８４〜１．４９９５の狭い範囲に集中し、平均値は１．４９９０を示す。

重鉱物組成は褐色を呈する普通角閃石が約５２％とほぼ半分を占め、黒雲母が約１６％とそれに次ぐ。普通角閃石は他形、板状で、淡緑褐色〜緑褐色又は緑褐色〜緑色の多色性を示し、風化しているものが多い。黒雲母は他形、薄板状で、赤褐色を呈し、緑泥石化しているものが多い。火山ガラス付きの鉱物はジルコン、不透明鉱物及び斜方輝石が認められる。ジルコンの大部分は自形〜半自形、柱状で、火山ガラスが付着する。不透明鉱物及び斜方輝石の大部分は半自形〜他形を示すが、自形を呈するものは火山ガラスが付着していることが多い。重鉱物の同定では計数されなかったが、無色透明を呈するざくろ石が極微量含まれている。

�BＴ１−３（ＧＬ−５６．２３ｍ〜ＧＬ−５６．４２ｍ）

本試料は、灰白色を呈する中〜極細粒砂である。径３ｍｍ大の軽石を微量含み、平行ラミナが発達する特徴を示す。砂粒中の火山ガラス含有率は約９４％と非常に高く、純層であると思われる。

火山ガラスの形態は、Ｔ１−２の試料と同様に、Ｈｂ、Ｃｂ、Ｔｂを主体とするが、Ｔ１−２よりもＨａ及びＨｂの割合が若干高い傾向がある。火山ガラスの屈折率は１．４９８５〜１．４９９６の範囲にあり、平均値は１．４９８９を示し、Ｔ１−２とほぼ一致する。

重鉱物組成は斜方輝石が約３６．３％、普通角閃石が約２８．４％、黒雲母が約１１．１％で、この他にガラス付きのジルコンや不透明鉱物を微量伴う。各鉱物の特徴は、Ｔ１−２と酷似する。

以上より、本試料はＴ１−２と同一起源の火山灰と考えられる。

�CＴ１−４（ＧＬ−６６．２０ｍ〜ＧＬ−６６．４２ｍ）

本試料は、極細粒砂混じりの灰白色を呈する粘土質シルトである。弱い成層構造が発達し、炭化物や細粒な軽石を微量含む。火山ガラスの含有率は、約０．３％ときわめて低い。

砂粒組成は斜長石及び変質･風化粒子が大半を占める。変質･風化粒子は、外形や光学性から判断すると斜長石に由来するものが大部分で、火山ガラス起源のものはないと思われる。重鉱物組成は普通角閃石および不透明鉱物が大半を占め、斜方輝石、酸化角閃石、ジルコン、ざくろ石、緑廉石、アクチノ閃石等を伴う。また、計数データには含まれていないが、砕屑性の電気石も散見される。大部分は砕屑状の外形を示し、円磨度の高いものが多い。自形を呈する鉱物及びガラス付き鉱物は認められない。

本試料における砂粒中の火山ガラスの含有量の低さや砕屑性の重鉱物が多いこと等を考慮すると、本試料は純粋な火山灰ではないと判断される。また、本試料については火山ガラスの屈折率の測定はできなかった。
